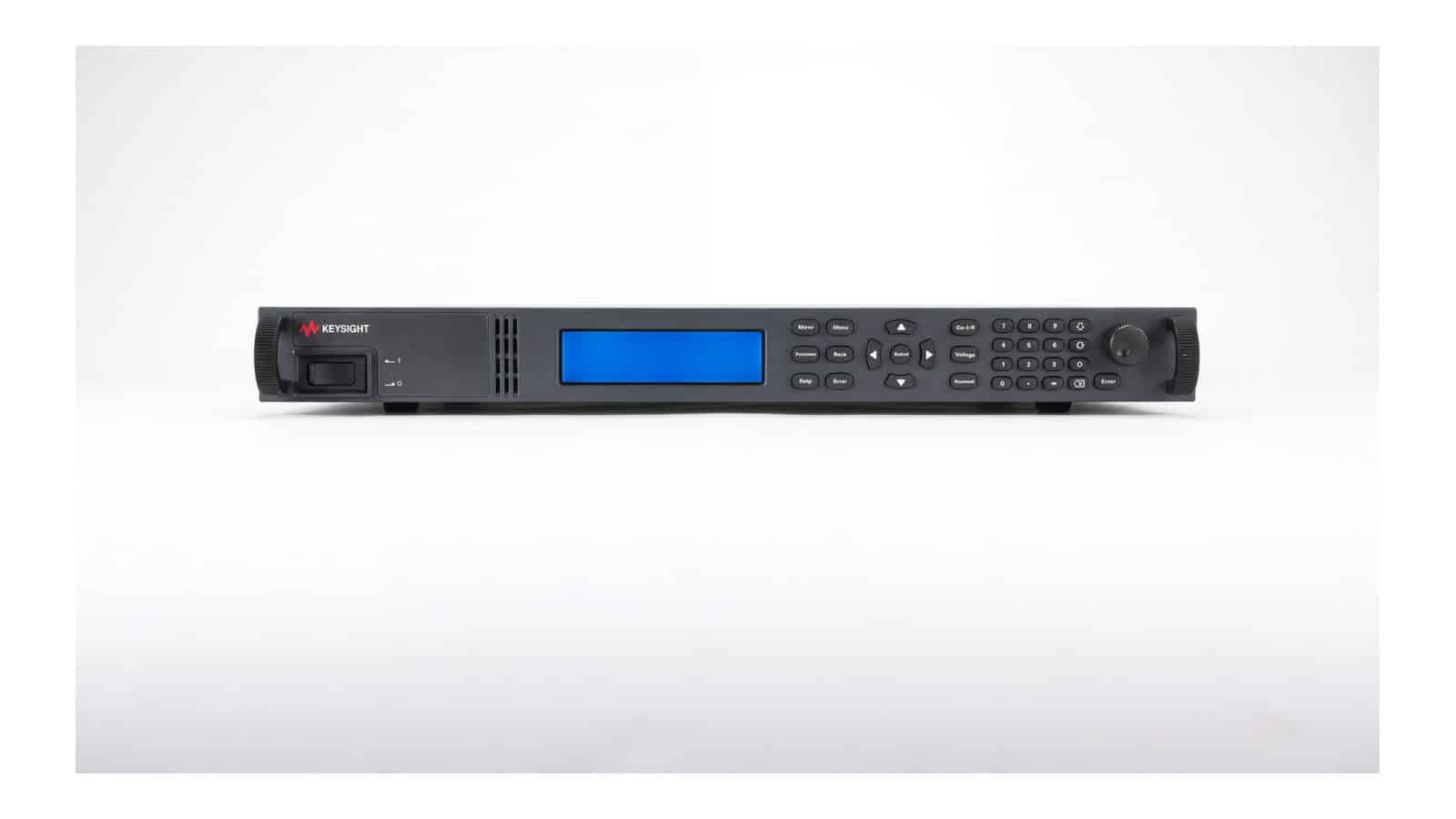

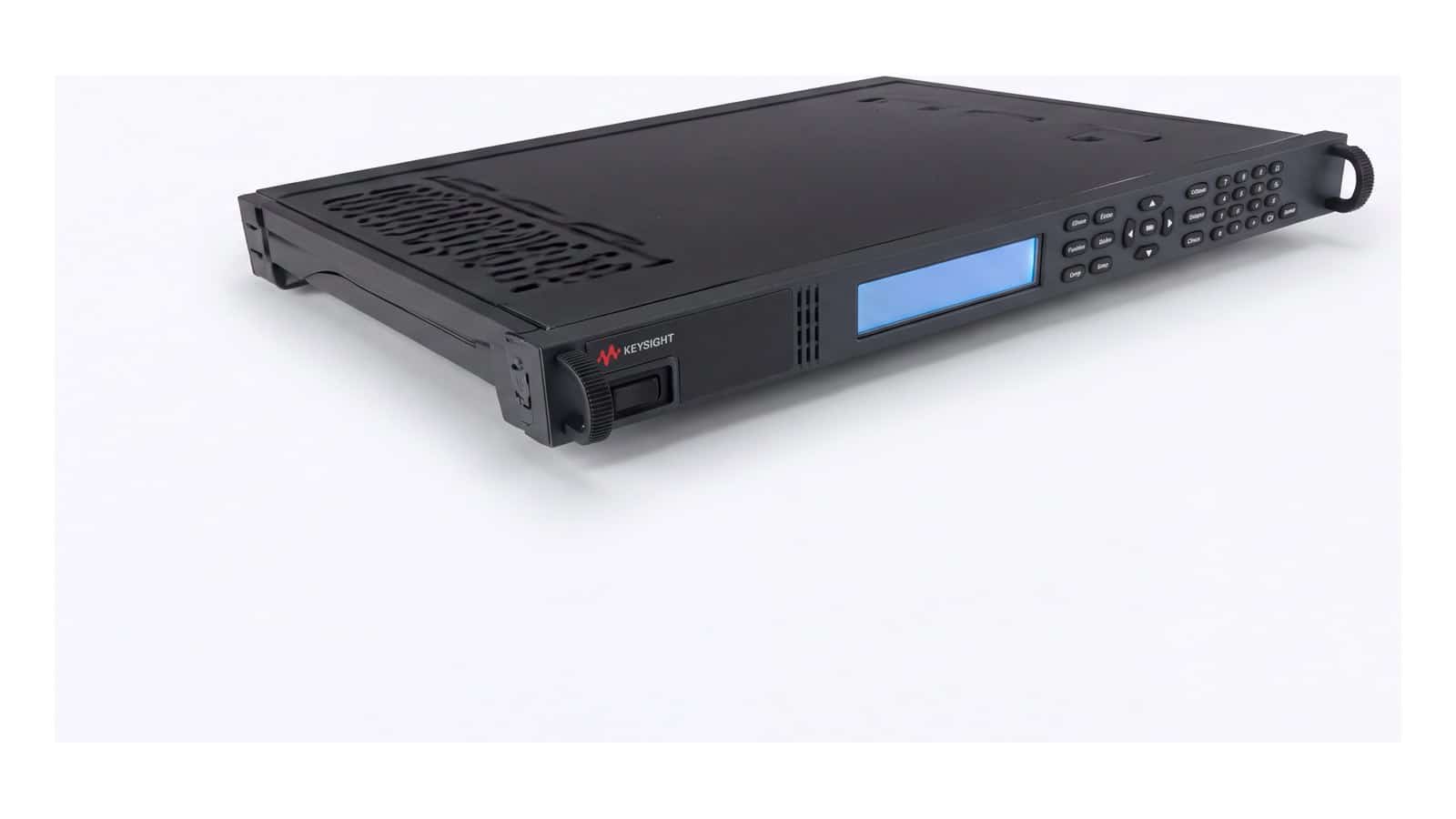

Keysight N6950A là bộ nguồn DC 0 – 9 V, 100 A, 900 W thuộc họ Advanced Power System (APS) N6900, gói gọn trong khổ rack 1U. Với tải dòng lớn điện áp thấp, phần khó nhất không nằm ở việc đặt số trên mặt máy mà ở dây dẫn, cảm biến áp, thứ tự bật nguồn và cách đọc phép đo. Bài này đi qua năm quy trình đo lường thực tế với N6950A, kèm checklist trước khi cấp điện. Mọi con số lấy từ data sheet 5991-2698EN và fact sheet 5991-2488EN của Keysight.
Keysight N6950A làm được gì, và không làm được gì?
Trong họ APS, N6950A là model 9 V của dòng N6900, dòng Keysight định vị cho hệ thống đo tự động (ATE) cần hiệu năng cao. Bản 2U cùng điện áp là N6970A (200 A, 1,8 kW). Nhóm 9 V là ngoại lệ về công suất: 900 W thay vì 1 kW như các model 20 – 80 V. Cùng cấu hình điện còn có N7950A thuộc dòng N7900 “dynamic”, và khác biệt giữa hai dòng quyết định quy trình nào làm được trên máy nào.
| Tính năng | N6950A (N6900) | N7950A (N7900) |
|---|---|---|
| Tuần tự bật/tắt, chỉnh tốc độ tăng áp (slew rate) | Có | Có |
| Smart triggering, ghép song song | Có | Có |
| Đo công suất, công suất đỉnh, Ah, Wh | Có | Có |
| Hai góc phần tư (10 % chuẩn, 100 % tùy chọn) | Có | Có |
| Thời gian lên/xuống áp | 3 ms / 3 ms | 0,5 ms / 0,35 ms |
| Bộ số hóa V và I, output list, phát dạng sóng arb | Không | Có |
N6950A hợp với bài cấp dòng lớn ổn định, đo chính xác và tuần tự bật nguồn. Chụp dạng sóng dòng hay phát list/arb là việc của N7950A.

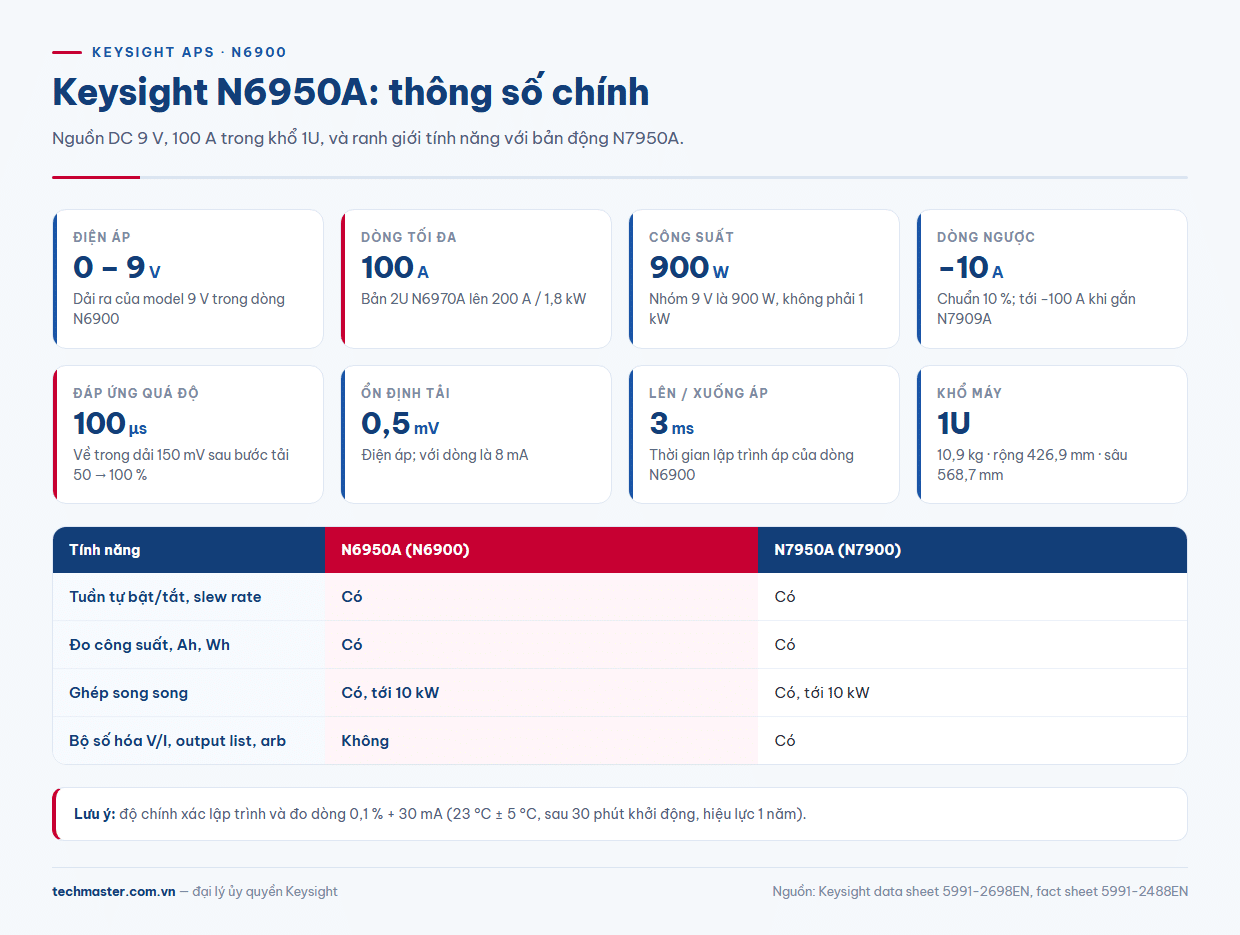

N6950A thông số cần nắm trước khi đo
Các số dưới đây là của riêng model 9 V / 100 A trong bảng thông số N6900:
- Dải ra: 0 – 9 V, tối đa 100 A, 900 W. Dòng ngược (sink) chuẩn −10 A; lên −100 A khi gắn một bộ tiêu tán N7909A.
- Ổn định tải: 0,5 mV với điện áp, 8 mA với dòng.
- Độ chính xác lập trình và đo dòng: 0,1 % + 30 mA (23 °C ± 5 °C, sau 30 phút khởi động, NPLC = 1, hiệu lực 1 năm).
- Đáp ứng quá độ: 100 µs để áp ra trở về dải 150 mV sau bước tải từ 50 % lên 100 %.
- Độ phân giải: lập trình 14-bit, đo 18-bit; xử lý lệnh dưới 2 ms.
- Giao tiếp: GPIB, LAN (LXI Core, có giao diện web) và USB là chuẩn; cổng digital 7 chân cấu hình được.
- Cơ khí: 1U, nặng 10,9 kg, rộng 426,9 mm, sâu 568,7 mm.
Lưu ý: một số nơi ghi model này là 1000 W. Data sheet và fact sheet của Keysight đều ghi 900 W; hãy tính ngân sách công suất theo con số này.
Quy trình 1: đấu dây 100 A và cảm biến áp từ xa
Ở 9 V, mỗi chục milivôn sụt trên dây là một phần đáng kể của điện áp cấp cho DUT. Con số ổn định tải 0,5 mV chỉ có ý nghĩa tại điểm mà máy cảm biến áp.
- Chọn tiết diện dây chịu được 100 A liên tục, đi cặp dây dương/âm sát nhau để giảm điện cảm vòng.
- Đấu dây sense (+S, −S) trực tiếp tại chân cấp nguồn của DUT, không phải tại cọc ra của máy.
- Bật đo áp và so với đồng hồ vạn năng đặt tại DUT; chênh lệch lớn thường do điểm sense đặt sai.
- Dùng tính năng phát hiện đứt và chập dây sense của APS để chặn trường hợp dây sense tuột khiến máy đẩy áp lên quá mức.
Quy trình 2: tuần tự bật nguồn nhiều đường ray
Bo mạch nhiều đường nguồn thường yêu cầu thứ tự bật: ví dụ lõi trước, I/O sau. APS có sẵn khả năng tuần tự hóa giữa nhiều máy APS (và với nguồn module N6700), cùng điều khiển slew rate khi bật hoặc tắt.
- Gán N6950A cho đường ray dòng lớn nhất, các máy APS khác cho đường ray còn lại.
- Nối cổng digital: dùng chân trigger in/out và chân “output couple” để liên kết ngõ ra.
- Đặt độ trễ bật cho từng máy và slew rate phù hợp với yêu cầu tăng áp của DUT.
- Cấu hình chân fault out/inhibit in để khi một máy báo lỗi, các máy còn lại tắt theo.
Quy trình 3: thử bước tải và theo dõi sự kiện bằng smart triggering
Đáp ứng quá độ 100 µs về trong 150 mV cho biết nguồn giữ áp tốt ra sao khi DUT tăng dòng đột ngột. Với N6950A, cách làm thực tế là kết hợp đo trung bình độ chính xác cao và trigger mức:
- Đặt giới hạn dòng (CC) phù hợp DUT; APS chuyển CC/CV nhanh và cho đặt ngưỡng để tránh vọt áp/dòng.
- Bật bảo vệ quá áp, sụt áp, quá dòng.
- Dùng trigger mức trên áp hoặc dòng để phát xung trigger ra cổng digital, đồng bộ máy hiện sóng đo tại chân DUT.
- Đọc số đo trung bình 18-bit trước và sau bước tải.
Nếu cần chụp dạng sóng dòng khởi động ngay bằng nguồn, chuyển sang N7950A: dòng N7900 có bộ số hóa dòng 18-bit tới 200 kS/s.
Quy trình 4: đo năng lượng Ah, Wh và chế độ hai góc phần tư
APS tính sẵn công suất, công suất đỉnh, amp-giờ và watt-giờ. Kết hợp khả năng nhận dòng ngược, N6950A dùng được cho bài nạp/xả linh kiện lưu trữ năng lượng điện áp thấp:
- Không thêm phụ kiện: nhận dòng ngược tới −10 A (10 %), đủ cho bài xả nhẹ hoặc hấp thụ năng lượng hồi về.
- Gắn N7909A: nhận tới −100 A, chuyển liền mạch giữa cấp và nhận dòng mà không đổi ngõ ra.
- Reset bộ đếm Ah/Wh ở đầu chu kỳ, đọc lại khi kết thúc để tính hiệu suất.
Quy trình 5: khi 100 A chưa đủ
APS có sẵn khả năng ghép song song tới 10 kW, chia đều dòng giữa các máy. Phương án gọn hơn là chuyển sang N6970A 2U (200 A).

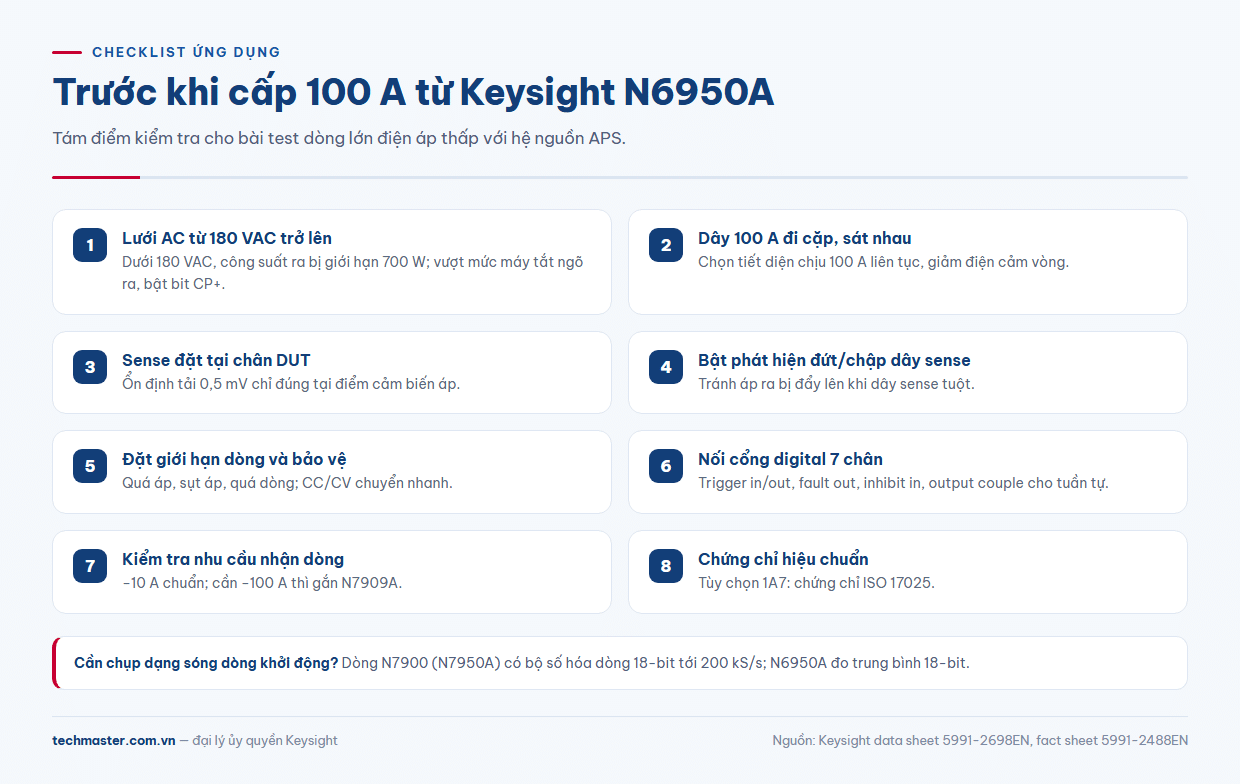

Checklist lắp đặt Bộ Nguồn DC Keysight và nguồn lưới
Trước khi đưa một Bộ Nguồn DC Keysight dòng lớn vào tủ test, rà năm điểm sau:
- Lưới AC: máy nhận 100 – 240 VAC, 50/60/400 Hz. Dưới 180 VAC, công suất ra bị giới hạn ở 700 W; vượt mức này máy tắt ngõ ra và bật bit CP+. Lưới 220 V không vướng điều kiện này.
- Rack: dùng kit gắn rack N7907A; chừa đường gió phía trước và sau.
- Hiệu chuẩn: đặt kèm tùy chọn 1A7 nếu cần chứng chỉ ISO 17025.
- Ghi sự kiện: bộ ghi hộp đen N7908A chạy nền để truy vết sự cố nguồn.
N6950A giá và cấu hình đặt hàng
N6950A giá phụ thuộc vào phụ kiện đi kèm (N7909A, N7908A, kit rack), tùy chọn hiệu chuẩn và dây nguồn. Vì vậy Techmaster không niêm yết một con số cố định; vui lòng liên hệ báo giá N6950A kèm mô tả DUT để được tư vấn đúng cấu hình. Thông số đầy đủ có tại trang hệ nguồn APS Keysight N6950A.
Nếu đang phân vân giữa hai dòng, xem bài N6900 và N7900 khác nhau ở tùy chọn; để so sánh các model 1 kW khác, đọc so sánh N6952A với các model cùng dòng. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025. Danh mục đầy đủ tại trang Keysight của Techmaster.
Câu hỏi thường gặp
Keysight N6950A có công suất 900 W hay 1000 W?
Theo data sheet và fact sheet của Keysight, N6950A là 9 V, 100 A, 900 W. Các model APS 20 – 80 V mới là 1 kW.
N6950A có phát được output list hoặc dạng sóng tùy ý không?
Không. Output list, phát dạng sóng arb và bộ số hóa V/I chỉ có trên dòng N7900, tức N7950A cho cấu hình 9 V / 100 A.
N6950A nhận dòng ngược được bao nhiêu?
Chuẩn là −10 A (10 % dòng định mức). Khi gắn một bộ tiêu tán N7909A, máy nhận được tới −100 A.
