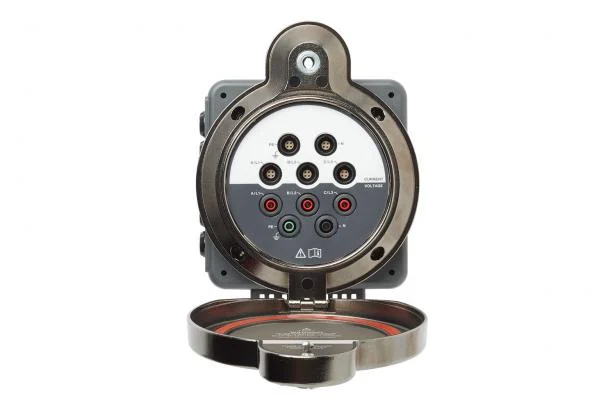

Tổng quan sản phẩm: Cửa sổ đo điện Fluke PQ400

Cửa sổ đo điện Fluke PQ400 cho phép kết nối thiết bị đo ba pha với tủ được cấp nguồn, mà không cần mở cửa tủ điện hoặc mặc đồ bảo hộ cá nhân (PPE) bổ sung¹.

Tuân thủ các cam kết. An toàn tuyệt đối.

Fluke PQ400 cho phép người dùng truy cập dữ liệu năng lượng và chất lượng điện trọng yếu cần thiết, đồng thời giảm thời gian kiểm tra và giúp duy trì khả năng an toàn.

• Giảm rủi ro nổ hồ quang và điện giật, trong khi tăng sự an toàn cho nhân viên
• Giảm chi phí bảo trì và giảm thời gian ngừng hoạt động bằng cách thực hiện các phép đo năng lượng và chất lượng điện trọng yếu mà không cần mở tủ điện, cho phép người dùng ghi và giám sát vào mọi lúc—mà không làm gián đoạn hoạt động
• Giảm yêu cầu về giấy phép làm việc và quy trình bằng cách giảm các mối nguy liên quan đến việc thực hiện phép đo trên tủ điện mở, tiết kiệm thời gian và công sức
• Tăng hiệu suất đo và giảm nhu cầu mặc đồ bảo hộ PPE¹ chống nổ hồ quang, tiết kiệm thời gian, tăng hiệu suất và tăng sự thoải mái cho người vận hành

Tính năng

• Các cảm biến dòng điện và điện áp kết nối cố định nằm bên trong tủ điện cho phép bạn đo năng lượng và chất lượng điện bằng các điểm tiếp cận bên ngoài, không cần mở cửa tủ, từ đó giảm rủi ro cho người vận hành
• Các kết nối dòng điện và điện áp cho điện áp ba pha, trung tính và nối đất bao gồm hầu hết các tình huống đo
• Que đo tự động dò dành cho máy ghi điện và chất lượng điện Fluke 1740 và 1730 series cùng kìm tương thích, loại bỏ nhu cầu mở tủ để kiểm tra kiềm đo đã đúng pha chưa
• Khả năng xoay 360 độ cho phép xoay cửa PQ400 theo mọi hướng
• Lắp đặt đơn giản bằng mũi khoan bước và đục lỗ thủy lực (đường kính 114,3 mm, 4,5 inch)
• Định mức CAT IV, 600V và CATIII 1,000V theo IEC61010-2-30
• Tương thích với cáp đo điện áp an toàn ổ điện được bọc 4mm tiêu chuẩn giúp bạn dễ dàng kết nối điện áp, tăng độ an toàn bằng cách giảm rủi ro vô tình chạm vào các bộ phận có điện và giảm nhu cầu mua cáp đo điện áp chuyên dụng

Cách thiết bị hoạt động

Cửa sổ đo điện Fluke PQ400 là giao diện được lắp cố định cung cấp cho kỹ thuật viên khả năng tiếp cận gần như tức thì với tủ điện để thực hiện đo năng lượng và chất lượng điện trọng yếu. PQ400 cần mũi khoan bước và đục lỗ thủy lực (đường kính 114,3 mm, 4,5 inch) để lắp đặt và cho phép người dùng tạo các kết nối nối đất và dòng điện, điện áp ba pha bao gồm hầu hết các cấu hình đo. Sau khi lắp đặt, người dùng chỉ cần mở nắp cửa sổ, nhấc nắp lên và kết nối cáp điện áp với máy ghi hoặc máy phân tích. Sau đó, kết nối cáp với cảm biến dòng điện và bắt đầu tiến hành các phép đo quan trọng. Sau khi hoàn tất, chỉ cần tháo các kết nối dòng điện và điện áp khỏi giao diện tủ điện và khóa nắp cửa, để nguyên các kết nối bên trong cho lần sử dụng sau.

¹Tuân thủ các quy tắc an toàn của địa phương và quốc gia. Sử dụng thiết bị bảo hộ cá nhân (găng tay cao su, mặt nạ bảo vệ và quần áo chống cháy được kiểm duyệt) để tránh bị điện giật và thương tích do nổ hồ quang tại những nơi các vật dẫn điện nguy hiểm bị hở.
