Đo noise figure trong chuỗi thu RF: phương pháp Y-factor và thiết bị

Trong mọi chuỗi thu RF, độ nhạy không được quyết định bởi độ khuếch đại mà bởi lượng tạp âm hệ thống tự thêm vào tín hiệu. Đó chính là lý do đo noise figure trở thành phép đo bắt buộc khi phát triển LNA, front-end 5G, module vệ tinh hay đầu thu radar: nó cho biết bạn còn bao nhiêu biên độ trước khi tín hiệu chìm vào nền nhiễu. Bài viết này đi vào nguyên lý phương pháp Y-factor, công thức Friis, các nguồn sai số thực tế và cách chọn cấu hình thiết bị phù hợp.

Hệ số nhiễu là gì và vì sao phải đo noise figure

Mọi linh kiện điện tử ở nhiệt độ trên 0 K đều sinh tạp âm nhiệt. Công suất tạp âm khả dụng của một điện trở phối hợp ở nhiệt độ chuẩn T₀ = 290 K là kT₀ ≈ −174 dBm/Hz. Con số này là sàn vật lý: không mạch nào thu được tín hiệu sạch hơn thế.

Hệ số nhiễu (noise factor, ký hiệu F) định nghĩa là tỉ số tín hiệu trên tạp âm ở đầu vào chia cho tỉ số tín hiệu trên tạp âm ở đầu ra:

F = (S/N)_vào ÷ (S/N)_ra   và   NF (dB) = 10·log₁₀(F)

Một khối lý tưởng không thêm tạp âm có F = 1, tức NF = 0 dB. Thực tế, một LNA tốt ở băng C có NF khoảng 0,5–1 dB, còn một máy thu tích hợp có thể 3–6 dB. Ý nghĩa kỹ thuật rất trực tiếp: sàn nhiễu của hệ thống được tính bằng

P_nhiễu = −174 dBm/Hz + NF + 10·log₁₀(B)

với B là băng thông tính bằng Hz. Giảm được 1 dB noise figure là tăng thêm đúng 1 dB dự trữ đường truyền — đổi trực tiếp thành vùng phủ sóng, tốc độ dữ liệu hoặc cự ly phát hiện mục tiêu.

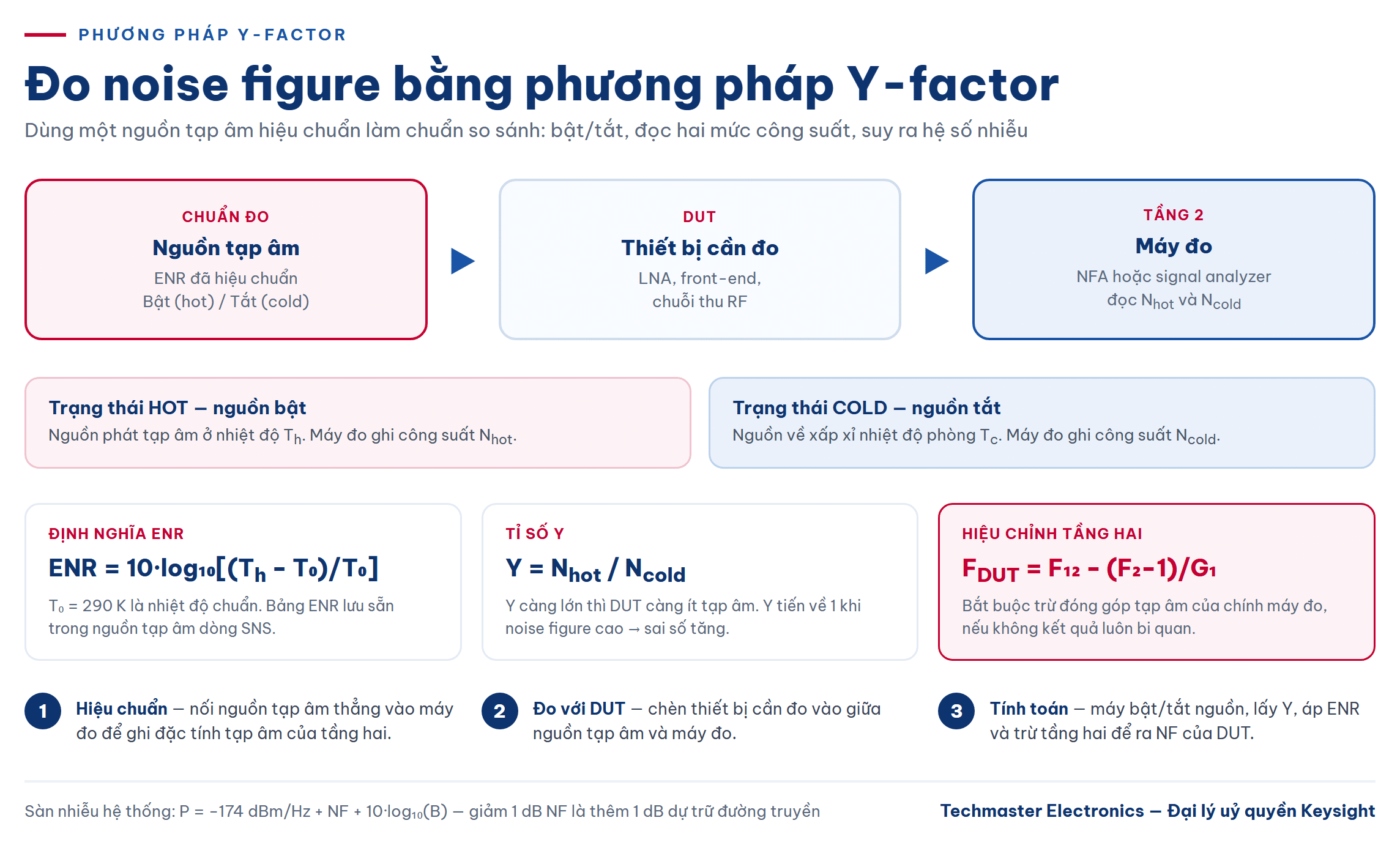

Phương pháp Y-factor: nguyên lý của phép đo noise figure

Kỹ thuật phổ biến nhất để đo noise figure là phương pháp Y-factor, dùng một nguồn tạp âm hiệu chuẩn làm chuẩn so sánh. Nguồn tạp âm có hai trạng thái: bật (hot, nhiệt độ tạp âm T_h) và tắt (cold, xấp xỉ nhiệt độ phòng T_c). Đặc trưng của nó là ENR (Excess Noise Ratio):

ENR (dB) = 10·log₁₀[(T_h − T₀) / T₀]

Quy trình đo gồm ba bước:

1. Hiệu chuẩn (calibration) — nối nguồn tạp âm trực tiếp vào máy đo, ghi lại đặc tính tạp âm của chính máy đo. Bước này là bắt buộc, vì máy đo cũng là một tầng khuếch đại có tạp âm riêng.
2. Đo với DUT — chèn thiết bị cần đo vào giữa nguồn tạp âm và máy đo.
3. Tính toán — máy đo bật/tắt nguồn tạp âm, đọc hai mức công suất N_hot và N_cold, lấy tỉ số Y = N_hot / N_cold.

Khi T_c bằng T₀, hệ số nhiễu của tổ hợp DUT cộng máy đo là F₁₂ = ENR_{tuyến tính} / (Y − 1). Y càng lớn thì DUT càng ít tạp âm. Đây là lý do phép đo có độ phân giải kém dần khi noise figure của DUT tăng cao: Y tiến gần về 1 và sai số mẫu số bị khuếch đại.

Bước cuối là hiệu chỉnh tầng hai — trừ đi đóng góp tạp âm của máy đo đã ghi ở bước hiệu chuẩn:

F_DUT = F₁₂ − (F₂ − 1) / G₁

Nếu bỏ qua bước này, kết quả sẽ luôn bi quan hơn thực tế, đặc biệt khi DUT có độ lợi G₁ thấp.

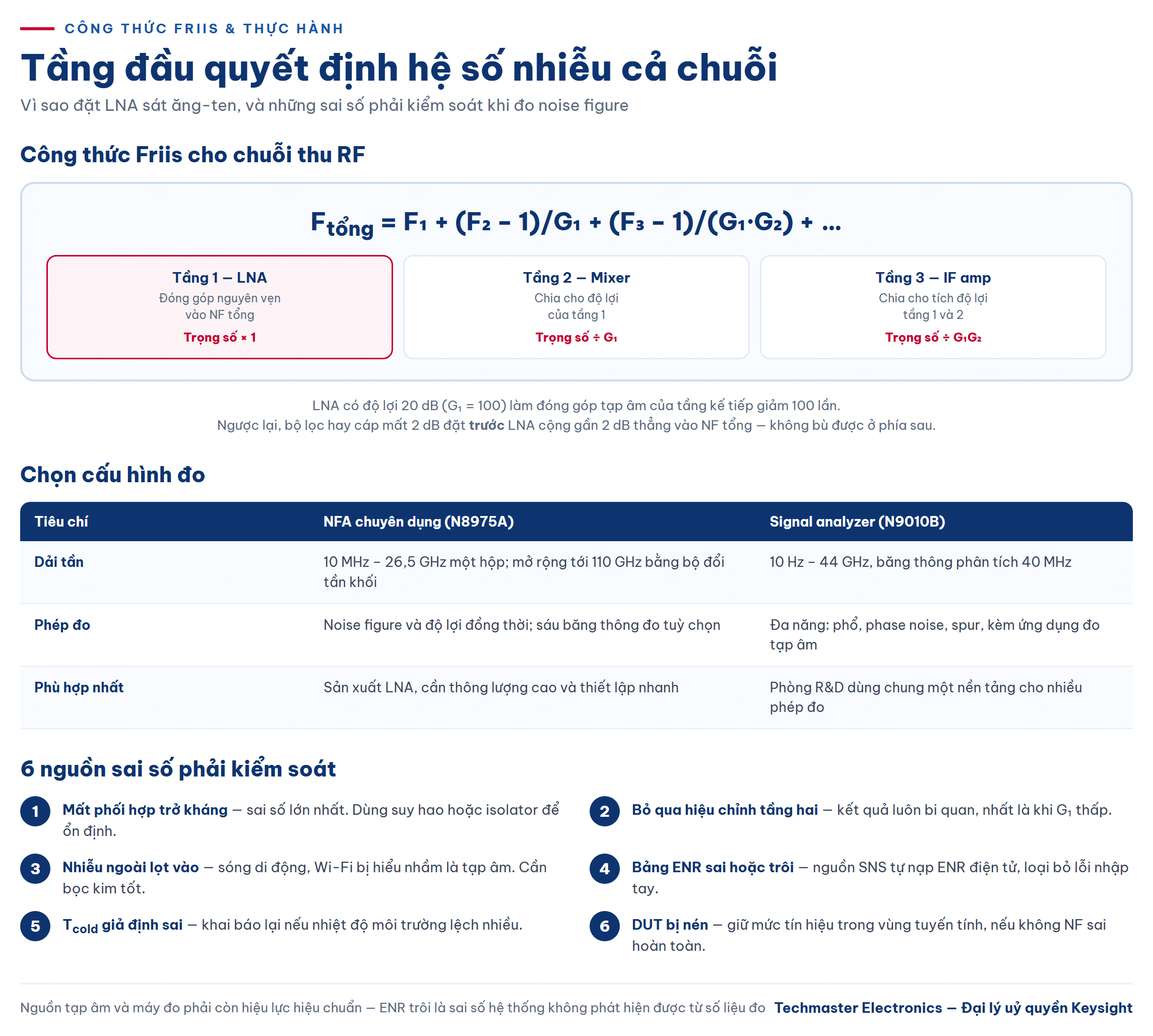

Công thức Friis: vì sao tầng đầu quyết định cả chuỗi thu RF

Với một chuỗi thu RF gồm nhiều tầng nối tiếp, hệ số nhiễu tổng tuân theo công thức Friis:

F_tổng = F₁ + (F₂ − 1)/G₁ + (F₃ − 1)/(G₁·G₂) + …

Điểm mấu chốt nằm ở các mẫu số: đóng góp tạp âm của tầng thứ n bị chia cho tích độ lợi của tất cả các tầng đứng trước. Hệ quả thiết kế rất rõ ràng:

• Tầng đầu tiên thống trị. Một LNA có độ lợi 20 dB (G₁ = 100) làm đóng góp của tầng sau giảm đi 100 lần.
• Suy hao trước LNA là tai hoạ. Một bộ lọc hay đoạn cáp mất 2 dB đặt trước LNA sẽ cộng thẳng gần 2 dB vào noise figure tổng — không cách nào bù lại được ở phía sau.
• Vị trí quan trọng hơn chất lượng tuyệt đối. Đưa LNA lên sát ăng-ten (mast-mounted) là kỹ thuật kinh điển để cứu ngân sách tạp âm.

Chính vì thế, khi đo nghiệm thu một chuỗi thu, kỹ sư thường đo noise figure của từng khối rồi ghép lại bằng Friis để tìm ra tầng nào đang là nút thắt, thay vì chỉ đo tổng thể.

Hai cách triển khai phép đo: NFA chuyên dụng hay signal analyzer

Có hai kiến trúc thiết bị phổ biến, và lựa chọn phụ thuộc vào việc bạn cần chuyên sâu hay đa năng.

Máy phân tích hệ số tạp âm chuyên dụng. Máy phân tích hệ số tạp âm NFA Keysight N8975A là giải pháp một hộp phủ dải 10 MHz đến 26,5 GHz, đo đồng thời noise figure và độ lợi (gain) trong cùng một lần quét. Máy có sáu băng thông đo do người dùng chọn, cho phép đánh đổi giữa tốc độ và độ ổn định của số đọc. Với các ứng dụng sóng milimet, giải pháp NFA có thể mở rộng tới 110 GHz bằng bộ đổi tần khối chuyên dụng.

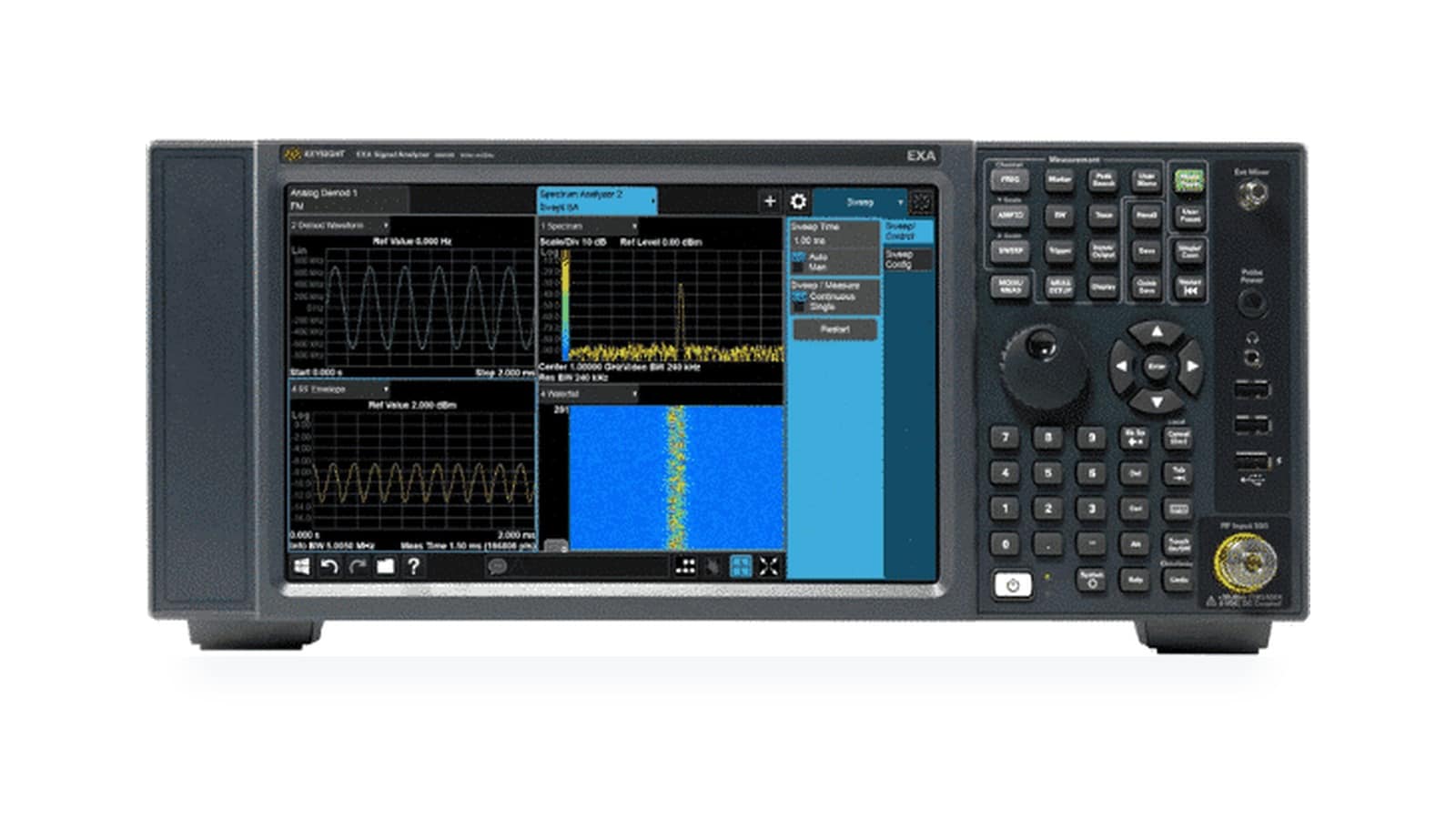

Máy phân tích tín hiệu đa năng kèm ứng dụng đo tạp âm. Nếu phòng thí nghiệm cần một nền tảng dùng chung cho nhiều phép đo, máy phân tích tín hiệu EXA Keysight N9010B (10 Hz đến 44 GHz, băng thông phân tích 40 MHz) chạy được ứng dụng đo hệ số tạp âm bên cạnh phân tích phổ, phase noise và tìm spur. Ưu điểm là một thiết bị phục vụ nhiều nhiệm vụ; đánh đổi là quy trình thiết lập dài hơn so với máy chuyên dụng.

Trong cả hai trường hợp, nguồn tạp âm là chuẩn đo và quyết định độ chính xác cuối cùng. Nguồn tạp âm thông minh SNS Keysight N4002A phủ 10 MHz đến 26,5 GHz với ENR danh định 15 dB, đầu nối APC 3,5 mm tiêu chuẩn. Điểm đáng giá của dòng SNS là dữ liệu hiệu chuẩn ENR được lưu điện tử ngay trong nguồn và tự động nạp vào máy đo — loại bỏ hoàn toàn nguy cơ nhập tay sai bảng ENR, một lỗi kinh điển làm sai lệch toàn bộ kết quả. Nguồn còn tích hợp bù nhiệt độ, giúp siết chặt độ không đảm bảo đo. Với ENR 15 dB, cấu hình này đo tin cậy các DUT có noise figure tới khoảng 30 dB.

Lưu ý thực hành và các nguồn sai số

Phép đo tạp âm là phép đo công suất rất nhỏ, nên kỷ luật thực hành quyết định chất lượng số liệu:

• Mất phối hợp trở kháng là nguồn sai số lớn nhất. Sóng phản xạ giữa nguồn tạp âm và DUT làm thay đổi trở kháng nguồn nhìn từ DUT. Chèn bộ suy hao hoặc isolator giúp ổn định, đổi lại phải chấp nhận thêm một chút suy hao.
• Luôn hiệu chuẩn lại khi đổi cấu hình. Thay cáp, đổi đầu nối hay đổi dải tần đều làm sai lệch đặc tính tầng hai đã ghi.
• Chống nhiễu ngoài. Tín hiệu di động, Wi-Fi hay đèn huỳnh quang lọt vào có thể bị hiểu nhầm là tạp âm. Nên đo trong buồng chắn hoặc ít nhất dùng cáp bọc kim tốt.
• Chú ý nhiệt độ lạnh thực tế. Máy đo mặc định một giá trị T_cold; nếu môi trường lệch nhiều so với giả định, cần khai báo lại.
• Đánh đổi băng thông và thời gian trung bình. Băng thông hẹp và tăng số lần trung bình cho số đọc ổn định hơn nhưng chậm hơn — cần cân đối theo mục tiêu sản xuất.
• Giữ mức tín hiệu trong vùng tuyến tính. DUT bị nén sẽ cho kết quả noise figure sai lệch hoàn toàn.

Một lưu ý nền tảng: bản thân nguồn tạp âm và máy đo đều phải còn hiệu lực hiệu chuẩn. Bảng ENR trôi theo thời gian, và đó là sai số hệ thống đi thẳng vào kết quả mà không có cách nào phát hiện từ số liệu đo.

Chọn thiết bị đo noise figure phù hợp

Cây quyết định thực tế khá gọn:

• Sản xuất hàng loạt LNA, cần thông lượng cao và dải tới 26,5 GHz → NFA chuyên dụng như N8975A, đo đồng thời NF và gain, thiết lập nhanh.
• Phòng R&D dùng chung, cần cả phân tích phổ, phase noise và tạp âm → máy phân tích tín hiệu như N9010B kèm ứng dụng đo tạp âm.
• Mọi trường hợp → một nguồn tạp âm SNS còn hiệu lực hiệu chuẩn, chọn ENR phù hợp dải noise figure của DUT.

Nếu cần đo tham số tán xạ của cùng chuỗi thu đó, tham khảo thêm bài Tham số S (S-parameters): hiểu đúng và hiệu chuẩn VNA khi đo RFIC — độ lợi G₁ trong công thức Friis chính là |S₂₁|² mà bạn đo được trên máy phân tích mạng.

Kết luận

Đo noise figure không phải phép đo bấm nút. Nó đòi hỏi hiểu đúng phương pháp Y-factor, làm đủ bước hiệu chỉnh tầng hai, kiểm soát phối hợp trở kháng và duy trì hiệu lực hiệu chuẩn của nguồn tạp âm. Làm đúng, bạn có một con số đáng tin để tối ưu chuỗi thu; làm sai, bạn tối ưu theo một con số không có thật.
