Máy đếm hạt chịu nóng ẩm tới đâu: đọc dải môi trường vận hành trước khi mang máy ra khỏi phòng sạch

Trong phòng sạch, máy đếm hạt luôn làm việc ở 20–24 °C và độ ẩm được kiểm soát, nên dải môi trường vận hành ghi trong tài liệu kỹ thuật gần như không ai để ý. Ở Việt Nam, vấn đề bắt đầu ngay khi máy ra khỏi cửa: hành lang 30 °C, kho vật tư 34 °C, cốp xe giữa trưa còn nóng hơn, độ ẩm ngoài trời thường xuyên trên 80%. Bài viết đối chiếu dải môi trường vận hành do chính hãng công bố cho ba dòng máy xách tay đang có mặt tại Việt Nam, giải thích vì sao ngưng tụ chứ không phải nhiệt độ mới là rủi ro trực tiếp với số liệu, và đưa ra quy tắc xử lý cho từng tình huống ngoài phòng sạch.

Dải môi trường vận hành không phải khuyến nghị

Trong mọi tài liệu kỹ thuật của máy đếm hạt đều có một mục ngắn tên “operating environment” hoặc “operating range”, ghi hai con số: dải nhiệt độ và dải độ ẩm tương đối, gần như luôn kèm chữ non-condensing — không ngưng tụ.

Đây không phải lời khuyên mềm. Nó là điều kiện mà hãng bảo đảm thông số đo, và cũng là điều kiện gắn với chế độ bảo hành. Đo ở ngoài dải công bố thì hai thứ mất hiệu lực cùng lúc: bảo đảm về hiệu suất đếm và cơ sở để khiếu nại khi thiết bị hỏng. Với phép đo dùng cho hồ sơ tuân thủ, mất cái thứ nhất là mất luôn giá trị pháp lý của số liệu.

Điều đáng nói là dải này khác nhau khá nhiều giữa các dòng máy, kể cả giữa hai thế hệ của cùng một hãng — nên không thể suy từ máy này sang máy khác.

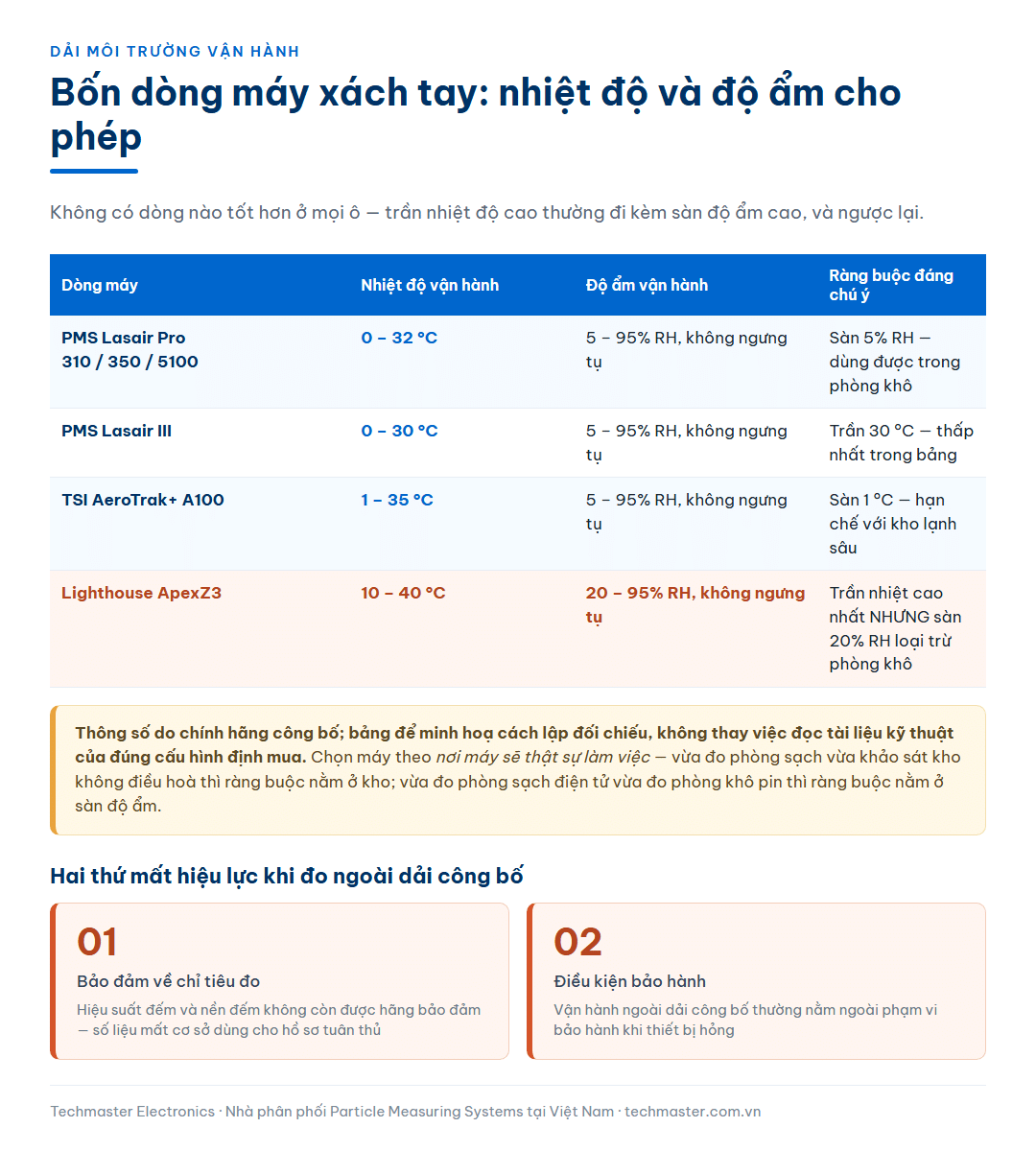

Đối chiếu ba dòng máy xách tay theo công bố của hãng

Dòng máy	Dải nhiệt độ vận hành	Dải độ ẩm vận hành	Nguồn
PMS Lasair Pro (310 / 350 / 5100)	0 – 32 °C	5 – 95% RH, không ngưng tụ	Tài liệu kỹ thuật Lasair Pro của Particle Measuring Systems
PMS Lasair III	0 – 30 °C	5 – 95% RH, không ngưng tụ	Tài liệu kỹ thuật Lasair III của Particle Measuring Systems
TSI AeroTrak+ A100	1 – 35 °C	5 – 95% RH, không ngưng tụ	Tài liệu kỹ thuật A100 Series của TSI
Lighthouse ApexZ3	10 – 40 °C	20 – 95% RH, không ngưng tụ	Tài liệu kỹ thuật ApexZ3 của Lighthouse Worldwide Solutions

Bảng này để minh hoạ cách lập đối chiếu, không thay việc đọc tài liệu kỹ thuật của đúng cấu hình định mua — mỗi dòng có nhiều biến thể và các con số có thể được cập nhật theo phiên bản tài liệu.

Đọc bảng: không có dòng nào tốt hơn ở mọi ô

Nhìn nhanh thì dòng có trần nhiệt độ 40 °C trông “khoẻ” nhất. Nhưng đọc cả hai cột mới thấy bức tranh thật, và nó không có người thắng tuyệt đối.

• Trần nhiệt độ khác nhau 10 °C giữa dòng thấp nhất và dòng cao nhất. Với một kho vật tư không điều hoà ở miền Nam vào tháng 4, khoảng cách 10 °C này là khoảng cách giữa “đo được” và “không đo được”.
• Sàn độ ẩm cũng khác nhau, và đây là chỗ hay bị bỏ qua. Sàn 20% RH nghĩa là dòng máy đó không được dùng trong phòng khô của nhà máy pin, nơi độ ẩm thường được giữ ở mức rất thấp. Hai dòng có sàn 5% RH thì phủ được tình huống này.
• Sàn nhiệt độ 10 °C loại trừ kho lạnh. Với nhà máy dược hoặc thực phẩm có kho bảo quản lạnh cần khảo sát hạt, đây là ràng buộc quyết định.
• Trần độ ẩm thì cả bốn đều là 95% và đều kèm điều kiện không ngưng tụ — nghĩa là con số 95% không phải điều quan trọng nhất trong cột này, chữ “không ngưng tụ” mới là điều quan trọng.

Kết luận thực dụng: chọn máy theo nơi máy sẽ thật sự làm việc, và nơi đó thường không chỉ là phòng sạch. Nếu đơn vị vừa đo phòng sạch dược vừa khảo sát kho không điều hoà, ràng buộc nằm ở kho. Nếu vừa đo phòng sạch điện tử vừa đo phòng khô pin, ràng buộc nằm ở sàn độ ẩm.

Ngưng tụ: rủi ro thật nằm ở đây

Nhiệt độ cao làm máy chạy ngoài dải bảo đảm. Nhưng thứ làm hỏng số liệu ngay lập tức lại là ngưng tụ, và ngưng tụ xảy ra ở nhiệt độ hoàn toàn bình thường.

Cơ chế rất đơn giản. Máy đếm hạt vừa ở trong phòng sạch 21 °C hoặc trong xe có điều hoà, toàn bộ khối kim loại và quang học của nó đang lạnh. Mang ra hành lang 32 °C độ ẩm 80%, hơi nước trong không khí gặp bề mặt lạnh và ngưng thành nước — trên vỏ máy, trong đầu lấy mẫu, và tệ nhất là trên cửa sổ quang học của buồng đo.

Ba hậu quả, xếp theo mức nghiêm trọng:

1. Số đếm giả. Giọt nước siêu nhỏ đi qua vùng nhạy được đếm như hạt. Đường dữ liệu vọt lên mà phòng thì không hề bẩn thêm, dẫn tới một cuộc điều tra sự cố không có nguyên nhân thật.
2. Nền đếm trôi. Màng ẩm đọng trên cửa sổ quang học làm nhiễu tán xạ và đẩy nền đếm lên, ảnh hưởng cả các phép đo sau đó cho tới khi khô hẳn.
3. Hỏng phần cứng. Nước đọng lâu ngày trong đường mẫu và trên quang học là nguyên nhân hỏng nằm ngoài phạm vi bảo hành, vì đã vận hành ngoài điều kiện công bố.

Điểm cần nhớ: ngưng tụ không phụ thuộc vào việc máy có nằm trong dải nhiệt độ vận hành hay không. Một máy hoàn toàn nằm trong dải 0–32 °C vẫn ngưng tụ nếu nó lạnh hơn điểm sương của không khí xung quanh.

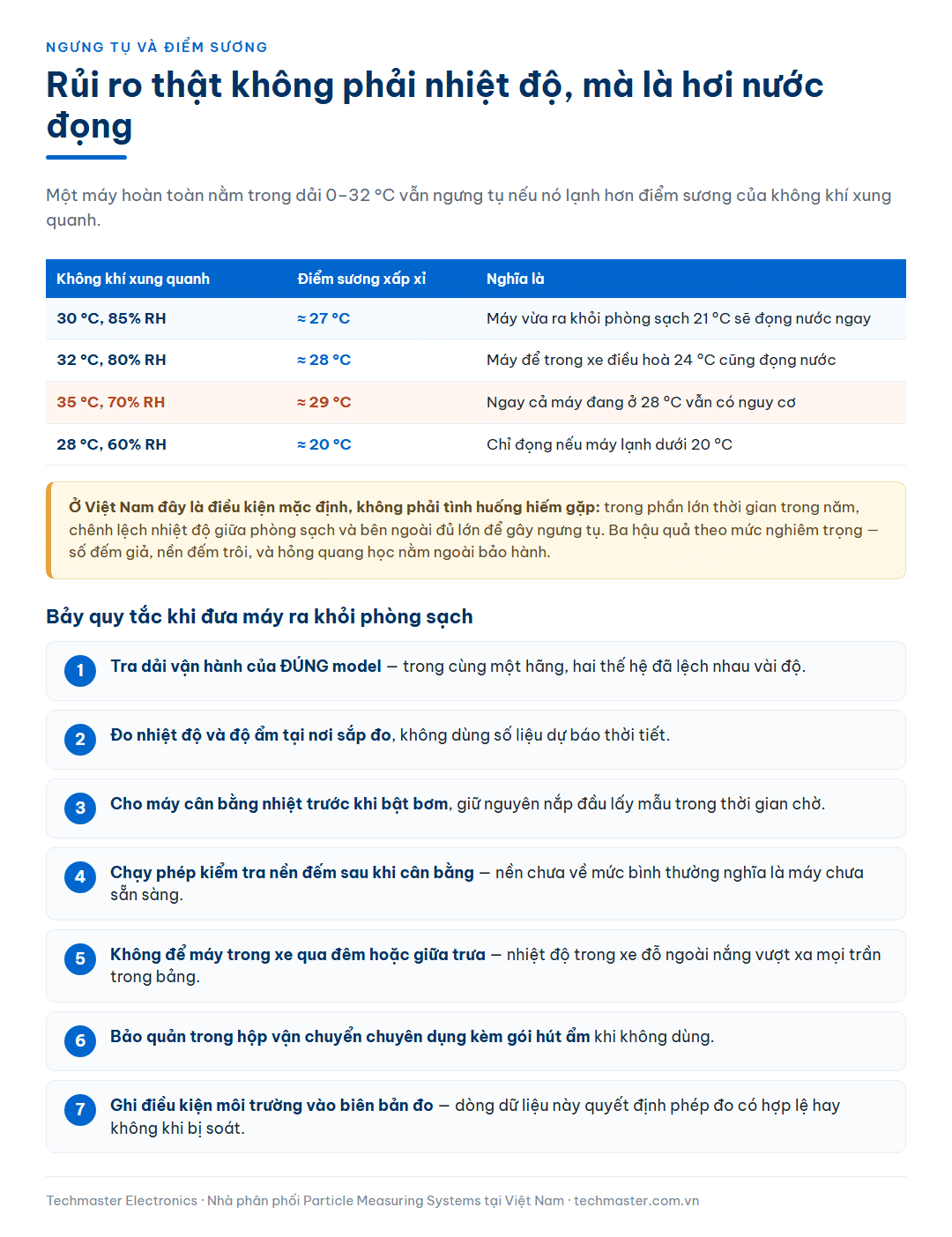

Bảng điểm sương cho điều kiện Việt Nam

Điểm sương là nhiệt độ mà tại đó hơi nước bắt đầu ngưng. Mọi bề mặt lạnh hơn điểm sương sẽ đọng nước. Bảng dưới tính theo công thức tâm lý học không khí thông dụng cho vài điều kiện hay gặp:

Không khí xung quanh	Điểm sương xấp xỉ	Nghĩa là
30 °C, 85% RH	≈ 27 °C	Máy vừa ra khỏi phòng sạch 21 °C sẽ đọng nước ngay
32 °C, 80% RH	≈ 28 °C	Máy để trong xe điều hoà 24 °C cũng đọng nước
35 °C, 70% RH	≈ 29 °C	Ngay cả máy đang ở 28 °C vẫn có nguy cơ
28 °C, 60% RH	≈ 20 °C	Chỉ đọng nếu máy lạnh dưới 20 °C

Ba dòng đầu bảng cho thấy điều quan trọng nhất: trong phần lớn thời gian trong năm ở Việt Nam, chênh lệch nhiệt độ giữa phòng sạch và bên ngoài đủ lớn để gây ngưng tụ. Đây không phải tình huống hiếm gặp mà là điều kiện mặc định.

Cách xử lý cũng đơn giản tương ứng: cho máy cân bằng nhiệt với môi trường mới trước khi mở nắp đầu lấy mẫu và trước khi bật bơm. Thời gian cân bằng tuỳ khối lượng máy và chênh lệch nhiệt độ, nên quy tắc thực dụng là chờ tới khi vỏ máy không còn cảm giác lạnh và không thấy hơi nước bám, thay vì đặt một con số phút cố định cho mọi tình huống.

Bảy quy tắc khi đưa máy ra khỏi phòng sạch

1. Tra dải môi trường vận hành của đúng model trước, không suy từ máy khác. Ngay trong cùng một hãng, hai thế hệ đã lệch nhau vài độ.
2. Đo nhiệt độ và độ ẩm tại nơi sắp đo, không dùng số liệu dự báo thời tiết. Nhiều máy xách tay có sẵn tuỳ chọn đầu đo nhiệt độ và độ ẩm — dùng chính nó.
3. Cho máy cân bằng nhiệt trước khi bật bơm. Giữ nguyên nắp đầu lấy mẫu trong thời gian chờ.
4. Chạy phép kiểm tra nền đếm sau khi cân bằng, trước khi đo thật. Nếu nền chưa về mức bình thường thì máy chưa sẵn sàng.
5. Không để máy trong xe qua đêm hoặc giữa trưa. Nhiệt độ trong xe đỗ ngoài nắng vượt xa mọi trần vận hành trong bảng trên.
6. Bảo quản máy trong hộp vận chuyển chuyên dụng kèm gói hút ẩm khi không dùng. Điều này quan trọng hơn ở đơn vị dịch vụ, nơi máy di chuyển liên tục giữa các nhà máy.
7. Ghi điều kiện môi trường vào biên bản đo. Khi có tranh cãi về số liệu sau này, đây là dòng dữ liệu cho biết phép đo có nằm trong điều kiện hợp lệ hay không.

Với đơn vị kiểm định phòng sạch bên thứ ba, quy tắc 6 và 7 đáng đưa thẳng vào quy trình thao tác chuẩn. Máy như máy đếm hạt tiểu phân cầm tay PMS Handilaz Mini II thường đi kèm hộp vận chuyển chuyên dụng đúng cho mục đích này, và các dòng xách tay lớn hơn như máy đếm hạt tiểu phân PMS Lasair Pro 310 cũng có hộp vận chuyển là phụ kiện tuỳ chọn.

Cảm biến cố định và bài toán khác

Cảm biến cố định không di chuyển nên không gặp sốc nhiệt, nhưng lại gặp một biến thể khác của cùng vấn đề: nó nằm yên một chỗ suốt vòng đời, và nếu chỗ đó không được điều hoà thì nó phải chịu toàn bộ biên độ nhiệt độ và độ ẩm của nơi đó, quanh năm.

Hai vị trí hay thành vấn đề: hành lang kỹ thuật phía trên trần phòng sạch, nơi nhiệt độ có thể cao hơn phòng sạch khá nhiều; và khu vực tiện ích ngoài vùng sạch, nơi độ ẩm bám theo thời tiết ngoài trời. Khi đặt cảm biến như máy đếm hạt tiểu phân PMS Airnet II 201-4 ở những vị trí này, dải môi trường vận hành phải được kiểm tra theo điều kiện xấu nhất trong năm chứ không theo điều kiện ngày lắp đặt.

Với máy xách tay lưu lượng lớn dùng khảo sát diện rộng như máy đếm hạt tiểu phân PMS Lasair III 5100, thêm một yếu tố nữa: thời gian một buổi khảo sát dài, máy phát nhiệt trong quá trình chạy, nên nếu môi trường xung quanh đã sát trần vận hành thì nhiệt độ bên trong máy còn cao hơn.
