Đo kiểm lớp vật lý 10BASE-T1S trên máy hiện sóng Keysight Infiniium MXR054B (ảnh minh họa: Techmaster)
Trong một chiếc xe kiến trúc vùng (zonal), hàng chục cảm biến cửa, đèn, công tắc ghế và mô-tơ chỉnh gương vẫn đang nói chuyện với nhau bằng CAN hoặc LIN. Chúng không cần nhiều băng thông — chúng cần rẻ, ít dây và nhiều nút trên cùng một đôi dây. Ethernet chuyển mạch thông thường không làm được việc đó: mỗi nút là một liên kết điểm–điểm về một cổng switch. 10BASE-T1S sinh ra để lấp đúng khoảng trống này, và đó cũng là lý do quy trình đo kiểm của nó không giống bất kỳ tốc độ Ethernet ô tô nào khác.
Bài viết này giải thích 10BASE-T1S khác gì 100BASE-T1, PLCA làm gì, và vì sao danh sách thiết bị đo phía phát cho 10 Mbit/s lại ngắn hơn — chứ không dài hơn — danh sách cho 100 Mbit/s, trong khi phía thu thì ngược lại.
10BASE-T1S là gì và khác 100BASE-T1 ở chỗ nào?
10BASE-T1S là lớp vật lý (PHY) cự ly ngắn chạy 10 Mbit/s trên một đôi dây xoắn cân bằng duy nhất, được chuẩn hóa trong IEEE 802.3cg. Mã hóa đường truyền dùng 4B/5B kết hợp Differential Manchester Encoding (DME).
Điểm làm nên khác biệt nằm ở topo. Ngoài chế độ điểm–điểm thông thường, 10BASE-T1S còn hỗ trợ tùy chọn bán song công đa điểm (multidrop): nhiều nút cùng treo trên một đoạn dây chung gọi là mixing segment. Cấu hình cơ sở mà IEEE 802.3cg mô tả là 8 nút trên 25 mét dây xoắn đấu theo đường thẳng. Không switch, không hub, không mỗi nút một cổng — đúng mô hình mà CAN và LIN đang phục vụ.
So sánh nhanh với hai bậc trên nó — cả hai đều là điểm–điểm, còn các bậc tốc độ cao hơn nữa được bàn riêng trong bài kiểm thử Ethernet ô tô đa gigabit:
- 10BASE-T1S — 10 Mbit/s, một đôi dây, bán song công, đa điểm tùy chọn, IEEE 802.3cg.
- 100BASE-T1 — 100 Mbit/s, một đôi dây, song công hoàn toàn, điểm–điểm, IEEE 802.3bw.
- 1000BASE-T1 — 1 Gbit/s, một đôi dây, song công hoàn toàn, điểm–điểm, IEEE 802.3bp.
Một lưu ý dễ nhầm: IEEE 802.3cg còn định nghĩa 10BASE-T1L — cũng 10 Mbit/s, cũng một đôi dây, nhưng là PHY cự ly dài dùng cho tự động hóa quá trình, và là điểm–điểm. T1L và T1S là hai PHY khác nhau; đừng gán đặc tính đa điểm hay PLCA cho T1L. Chúng tôi mổ xẻ riêng PHY cự ly dài đó — và lớp Ethernet-APL dựng trên nó — trong bài 10BASE-T1L và Ethernet-APL cho nhà máy quá trình.
PLCA là gì và vì sao nó thay đổi cách bạn đo?

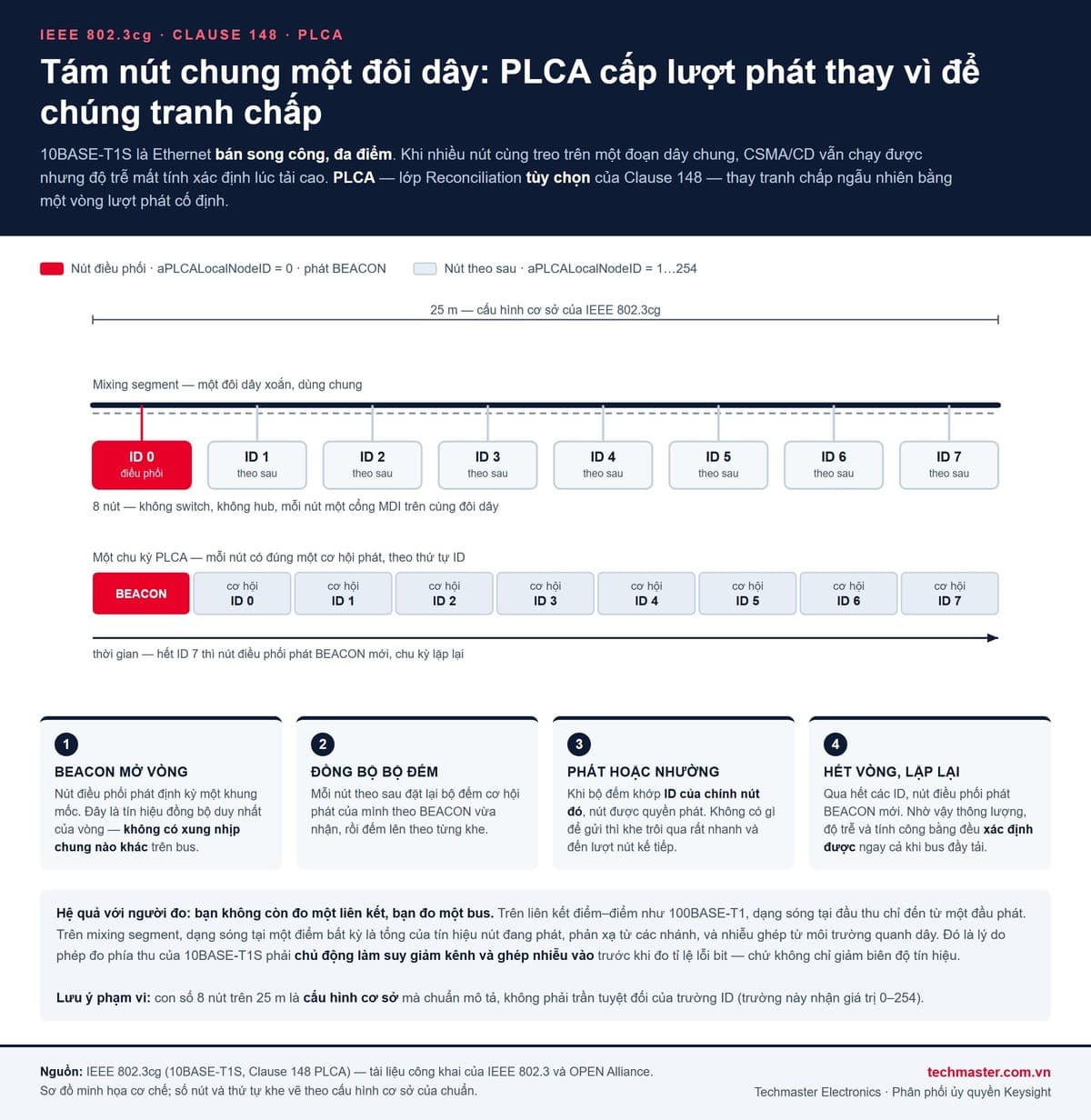

PLCA cấp lượt phát theo vòng thay vì để các nút tranh chấp ngẫu nhiên (ảnh minh họa: Techmaster)
Khi tám nút dùng chung một đôi dây, hai nút phát cùng lúc là va chạm. Ethernet truyền thống xử lý bằng CSMA/CD: phát hiện va chạm rồi lùi lại một khoảng ngẫu nhiên. Cách đó chấp nhận được với mạng nhàn rỗi, nhưng khi tải bus cao thì độ trễ trở nên không đoán trước được — điều mà một hệ thống trên xe không chấp nhận.
PLCA (Physical Layer Collision Avoidance), định nghĩa tại Clause 148 của IEEE 802.3cg, là một lớp Reconciliation tùy chọn đặt thêm phía trên PHY để giải quyết chuyện này. Thay vì để các nút tranh chấp, PLCA cấp cho mỗi nút một lượt phát riêng theo vòng:
- Một nút giữ vai trò điều phối (coordinator), mang
aPLCALocalNodeID = 0, phát định kỳ một khung mốc gọi là BEACON. - Các nút còn lại là nút theo sau (follower), mang
aPLCALocalNodeIDtừ 1 đến 254, và đồng bộ bộ đếm cơ hội phát của mình theo BEACON đó.
Kết quả là thông lượng, độ trễ và tính công bằng trở nên xác định được ngay cả khi bus đầy tải. Với người làm đo kiểm, hệ quả rất cụ thể: bạn không còn đo một liên kết, bạn đo một bus. Dạng sóng tại một điểm bất kỳ trên mixing segment là tổng của tín hiệu do nút đang phát tạo ra, cộng phản xạ từ các nhánh, cộng nhiễu ghép từ môi trường quanh nó. Đó cũng là lý do phép đo phía thu của 10BASE-T1S phải tái tạo được một kênh chung đã bị làm suy giảm và có nhiễu ghép vào, thay vì chỉ đo một liên kết sạch — chúng ta sẽ quay lại ngay dưới đây.
Đo phát (Tx) 10BASE-T1S cần những gì?

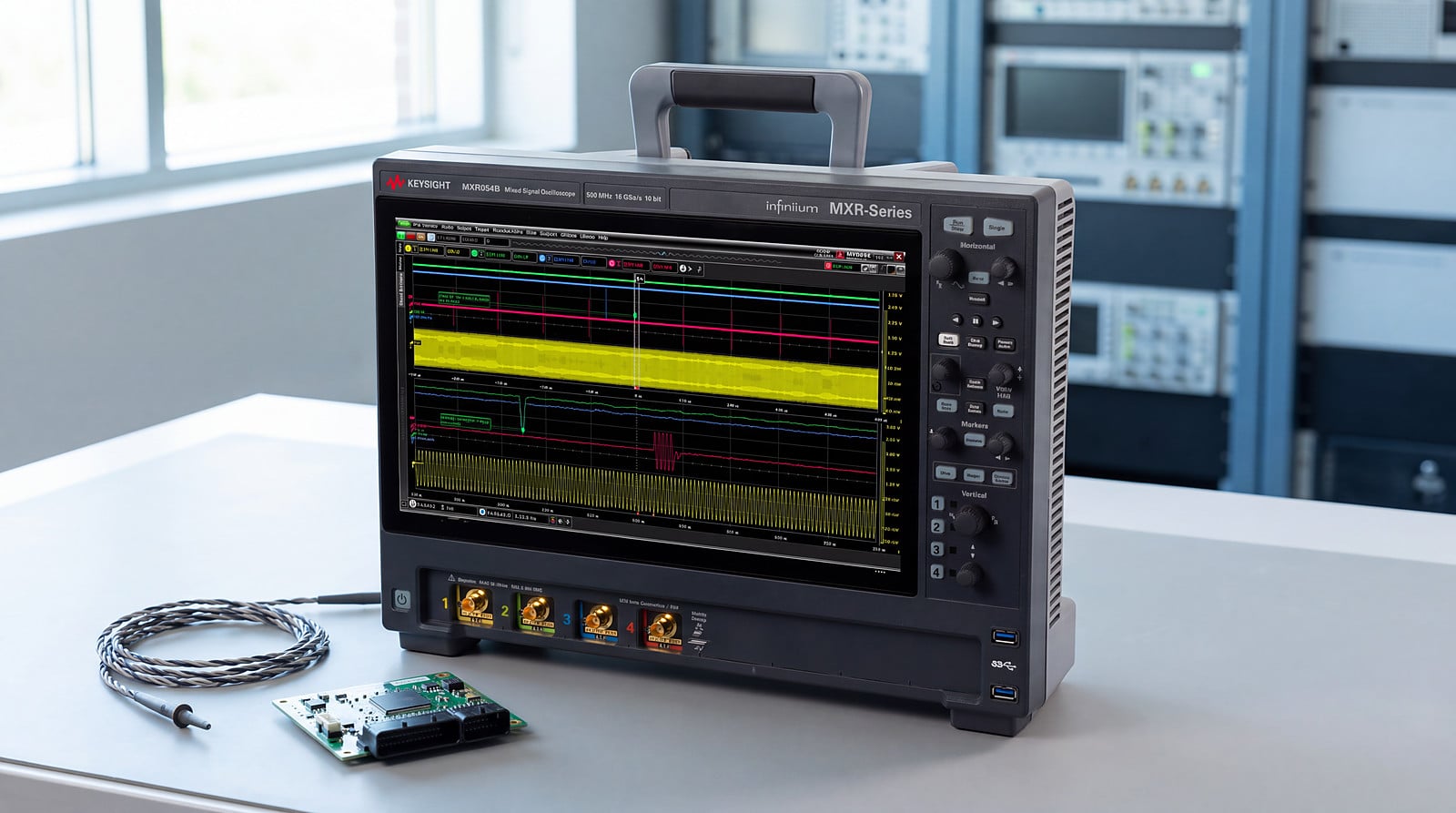

Bàn đo Tx 10BASE-T1S: máy hiện sóng Infiniium MXR054B, một ECU ô tô và đoạn dây xoắn một đôi (ảnh minh họa: Techmaster)
Về phía phát, Keysight gói toàn bộ các phép đo tuân thủ điện lớp vật lý vào một ứng dụng chạy thẳng trên máy hiện sóng Infiniium. Theo tài liệu kỹ thuật của ứng dụng Automotive Ethernet Transmitter Test, bạn chọn một trong hai giấy phép:
- AE6910T — Automotive Ethernet Transmitter Application, dải 10M–5G.
- AE6920T — bản mở rộng lên 10M–10G.
Cả hai đều bao phủ 10BASE-T1S, và với tốc độ này chúng đo theo IEEE 802.3cg cùng bộ OPEN Alliance TC14 (cả phần PMA lẫn phần ECU). Phần mềm cài trực tiếp lên máy hiện sóng, cấp phép theo kiểu node-locked, transportable, floating hoặc khóa cứng USB.
Yêu cầu phần cứng tối thiểu cho riêng 10BASE-T1S là máy hiện sóng 500 MHz, 2 kênh, thuộc dòng Infiniium EXR-Series hoặc MXR-Series. Đây là ngưỡng thấp nhất trong cả họ Ethernet ô tô — để so sánh, 100BASE-T1 cần 1 GHz, 1000BASE-T1 cần 2 GHz, và 10GBASE-T1 cần tới 13 GHz. Nếu bạn đang phân vân giữa các dòng, bài chọn EXR, MXR hay UXR đi sâu vào đúng câu hỏi này.
Ngoài ứng dụng chính, cấu hình cho 10BASE-T1S còn cần phần mềm phân tích jitter — D9010JITA cho Infiniium MXR/EXR, hoặc D9020JITA cho UXR và V-Series — nền tảng của các phép đo jitter và eye diagram. Lưu ý phạm vi của điều kiện này: tài liệu ghi rõ giấy phép jitter là bắt buộc để chạy các phép đo jitter từ phiên bản 2.0 trở lên của AE6910T/AE6920T, còn các bản đến v1.92 chạy trên nền cũ thì không cần giấy phép riêng. Cuối cùng là hai bo mạch chuyển đổi, chọn theo loại đầu nối của thiết bị cần đo: AE6942A (SMA sang Molex/Mini-50), AE6943A (SMA sang MATEnet) hoặc AE6944A (SMA sang bo hàn trực tiếp).
Vì sao danh sách thiết bị đo phát cho 10BASE-T1S lại ngắn hơn 100BASE-T1?

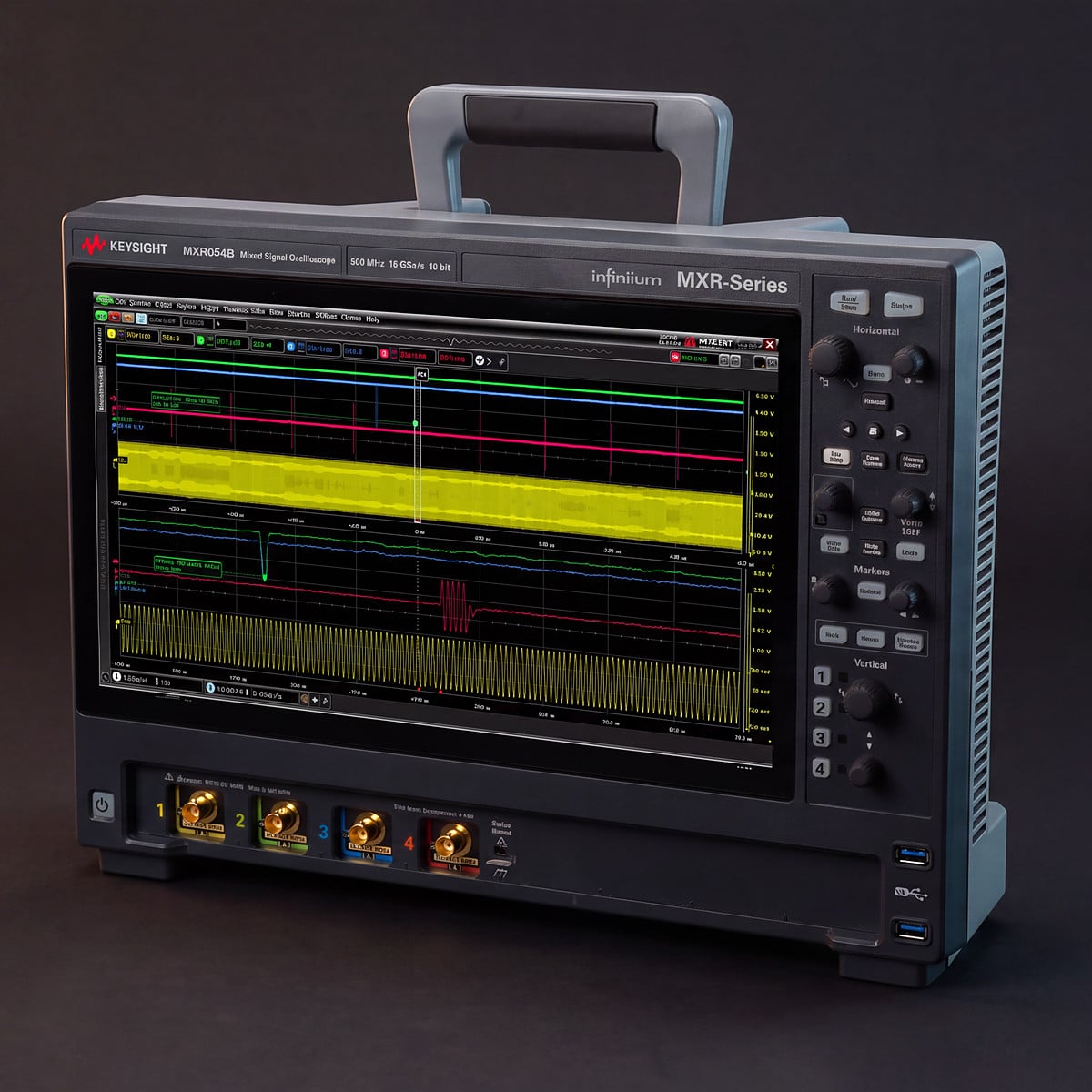

Keysight MXR054B — 500 MHz, 16 GSa/s, 10 bit — đúng lớp máy mà phần mềm tuân thủ 10BASE-T1S yêu cầu (ảnh minh họa: Techmaster)
Đây là chỗ trực giác hay đánh lừa người mua sắm thiết bị. Tốc độ thấp hơn thì hẳn phải dễ hơn — nhưng “dễ hơn” ở đây không có nghĩa là “một tập con”. Bảng cấu hình trong tài liệu Keysight cho thấy cột 10BASE-T1S bỏ trống khá nhiều dòng mà cột 100BASE-T1 và 1000BASE-T1 lại có dấu tick:
- Máy phân tích mạng vector (VNA) — E5080B hoặc P9370B — không được đánh dấu cho 10BASE-T1S. Tài liệu nói thẳng lý do: 802.3cg cho 10BASE-T1S không yêu cầu phép đo méo bộ phát, tổn hao phản hồi MDI hay tổn hao chuyển đổi mode. Kéo theo đó, bộ hiệu chuẩn ECal N7550A và kit hiệu chuẩn cơ khí 85052B/85052D — vốn chỉ dùng để hiệu chuẩn VNA — cũng không được đánh dấu cho tốc độ này.
- Máy phát dạng sóng cho phép đo méo — 33622A hoặc 81160A — cũng không, vì phép đo méo bộ phát không nằm trong yêu cầu của 802.3cg.
- Đồ gá tuân thủ AE6941A — chỉ được đánh dấu cho 100BASE-T1 và 1000BASE-T1, không cho 10BASE-T1S.
- D9020AUTP, phần mềm kích hoạt và giải mã giao thức, theo đúng tên gọi của nó là bản 100/1000M — không phủ 10BASE-T1S. Nếu bạn cần soi bus ở mức khung, hãy đọc thêm về giải mã bus nối tiếp trên máy hiện sóng.
- Bo chia tần AE6950A (chỉ đánh dấu cho 100BASE-T1 và 1000BASE-T1) và phần mềm PAM-N D9011PAMA/D9020PAMA (chỉ đánh dấu cho nhóm 2.5/5/10GBASE-T1). Bảng ở trang 15 ghi phép đo tuyến tính SNDR là “N/A” — nhưng ô “N/A” đó trải chung cho cả ba cột 10BASE-T1S, 100BASE-T1 và 1000BASE-T1, nên nó không phải điểm riêng của 10BASE-T1S.
Cần nói cho đúng phạm vi: điều tài liệu khẳng định là chuẩn IEEE 802.3cg không yêu cầu ba phép đo kia. Bảng yêu cầu tối thiểu ở trang 11 của chính tài liệu đó vẫn in một dải tần VNA “100 kHz – 1 GHz” cho 10BASE-T1S, kèm ghi chú rằng dải được lấy theo phạm vi rộng hơn giữa đặc tả PMA và ECU. Tài liệu không nói gì thêm về việc dùng dải đó ở tốc độ này, và bảng cấu hình trang 13 cũng không đánh dấu VNA nào cho 10BASE-T1S — nên hãy đọc đây là một điểm chưa nhất quán trong tài liệu, không phải một yêu cầu. Khi lập cấu hình, đối chiếu với kế hoạch đo mà khách hàng hoặc OEM của bạn viện dẫn, đừng suy ra từ một dòng duy nhất.
Đo thu (Rx) 10BASE-T1S khó ở đâu?
Nếu phía phát nhẹ đi thì phía thu lại nặng lên — và nguyên nhân chính là cái bus dùng chung đã nói ở phần PLCA. Một máy thu 10BASE-T1S phải giải mã đúng gói tin trong lúc dây chung đang mang phản xạ và nhiễu ghép từ khoang máy, dây nguồn, mô-tơ. Đo được điều đó nghĩa là phải chủ động làm bẩn kênh truyền rồi mới đo tỉ lệ lỗi bit.
Tháng 6 năm 2026, Keysight phát hành AE6930R phiên bản 1.0 — phần mềm đo tuân thủ phía thu dành riêng cho 10BASE-T1S, kiểm tra theo OPEN Alliance TC14 PMA Test Suite 5.2. Phép đo chính đúng như mô tả vừa nêu: xác minh tỉ lệ lỗi bit (BER) với kênh truyền bị suy giảm và nhiễu ghép vào; hai phép hỗ trợ đi kèm là hiệu chuẩn mức nhiễu và một phép xác minh BER cơ bản. Phần mềm có chế độ Compliance cho đo tuân thủ và chế độ Expert cho gỡ lỗi.
Cấu hình phần cứng mà trang sản phẩm AE6930R nêu rất cụ thể: máy hiện sóng Keysight MXR054B, hoặc EXR054A kèm tùy chọn EXR2WAV, cộng một nguồn nhiễu. Bộ chuyển đổi môi trường 10BASE-T1S là phụ kiện tùy chọn. Đáng chú ý là cả hai máy hiện sóng này đều thuộc lớp 500 MHz — trùng khớp với ngưỡng tối thiểu bên phía phát, nên xét riêng phần cứng, một máy có thể phục vụ cả hai chiều đo — dĩ nhiên vẫn phải mua giấy phép riêng cho ứng dụng phát và ứng dụng thu.
Doanh nghiệp điện tử Việt Nam nên chuẩn bị gì?

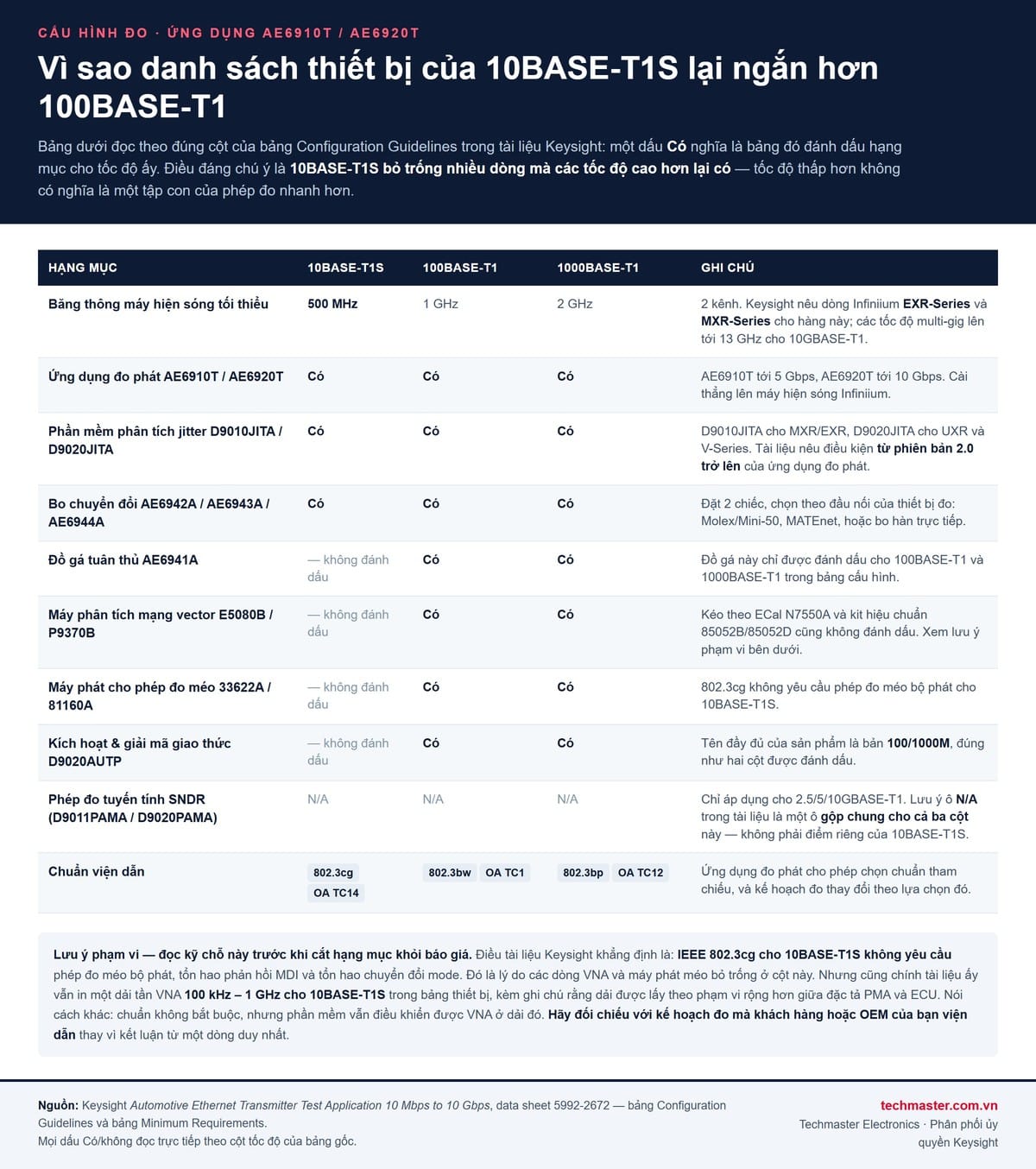

Đối chiếu cấu hình đo giữa ba tốc độ Ethernet ô tô một đôi dây (ảnh minh họa: Techmaster)
Bối cảnh ngành ủng hộ việc chuẩn bị sớm. Theo Vietnam Briefing, xuất khẩu điện tử của Việt Nam năm 2025 đạt mức kỷ lục 165 tỷ USD, chiếm hơn 35% tổng kim ngạch xuất khẩu, và riêng nhóm máy tính, sản phẩm điện tử và linh kiện lần đầu vượt 100 tỷ USD. Con số đó khớp với ghi nhận giữa kỳ của VietnamPlus: gần 143 tỷ USD chỉ trong 10,5 tháng đầu năm 2025.
Năng lực lắp ráp thì đã có. Thứ quyết định việc một nhà cung cấp Việt Nam có bước được vào chuỗi điện tử ô tô hay không lại là hồ sơ đo kiểm. Khi các nhà cung cấp cấp 1 và cấp 2 trong nước nhận đơn hàng mô-đun cảm biến và điều khiển cho kiến trúc zonal, yêu cầu kèm theo hợp đồng thường sẽ là báo cáo tuân thủ 802.3cg và TC14 — không phải một biên bản đo tự phát.
Ba việc nên làm trước:
- Xác định bạn đứng ở phía nào. Làm mô-đun cảm biến hay ECU thì trọng tâm là đo phát và đo thu trên chính con PHY của bạn. Làm dây dẫn hay hộp đấu nối thì trọng tâm lại là đặc tính kênh của mixing segment.
- Chọn máy hiện sóng theo yêu cầu cao nhất, không theo yêu cầu hiện tại. 500 MHz đủ cho 10BASE-T1S hôm nay, nhưng nếu lộ trình sản phẩm có 100BASE-T1 thì ngưỡng đã là 1 GHz. Bài chọn số kênh cho máy hiện sóng ô tô bàn kỹ khía cạnh số kênh, còn bài về độ phân giải cao giải thích vì sao 10 bit của dòng MXR có ý nghĩa với tín hiệu biên độ nhỏ trên nền nhiễu.
- Đừng bỏ mạng cũ. 10BASE-T1S bổ sung chứ chưa thay thế CAN và LIN trong hầu hết xe đang sản xuất; năng lực bắt lỗi mạng CAN và LIN bằng máy hiện sóng vẫn cần giữ song song.
Techmaster Electronics là nhà phân phối ủy quyền của Keysight tại Việt Nam. Bạn có thể xem toàn bộ danh mục tại trang thương hiệu Keysight, hoặc liên hệ Techmaster để được tư vấn cấu hình đo 10BASE-T1S phù hợp với sản phẩm và kế hoạch đo mà khách hàng của bạn viện dẫn.
Câu hỏi thường gặp về 10BASE-T1S
10BASE-T1S có bắt buộc dùng PLCA không?
Không. PLCA được định nghĩa tại Clause 148 của IEEE 802.3cg như một lớp Reconciliation tùy chọn. Một mạng 10BASE-T1S vẫn hoạt động với CSMA/CD thuần túy, nhưng khi tải bus cao thì độ trễ mất tính xác định — đó là lý do PLCA gần như luôn được bật trong các thiết kế trên xe.
Một mixing segment 10BASE-T1S nối được bao nhiêu nút?
Cấu hình cơ sở mà IEEE 802.3cg mô tả là 8 nút trên đoạn dây chung dài 25 mét, đấu theo đường thẳng. Trường định danh nút của PLCA cho phép giá trị từ 0 đến 254, trong đó 0 là nút điều phối, nhưng con số 8 nút trên 25 mét mới là cấu hình mà chuẩn đảm bảo hoạt động đúng.
Máy hiện sóng bao nhiêu băng thông là đủ để đo tuân thủ 10BASE-T1S?
Tài liệu của ứng dụng đo phát Keysight nêu yêu cầu tối thiểu là 500 MHz với 2 kênh, thuộc dòng Infiniium EXR-Series hoặc MXR-Series. Phần mềm đo thu AE6930R nêu cụ thể hơn: MXR054B, hoặc EXR054A kèm tùy chọn EXR2WAV, cộng một nguồn nhiễu.
10BASE-T1S và 10BASE-T1L khác nhau thế nào?
Cả hai đều do IEEE 802.3cg định nghĩa và đều chạy 10 Mbit/s trên một đôi dây, nhưng là hai PHY khác nhau. 10BASE-T1S là PHY cự ly ngắn, hỗ trợ tùy chọn đa điểm trên mixing segment và có PLCA. 10BASE-T1L là PHY cự ly dài dùng cho tự động hóa quá trình và là điểm–điểm — đừng gán đặc tính đa điểm hay PLCA cho nó.
Đo 10BASE-T1S có cần máy phân tích mạng vector không?
Theo tài liệu Keysight, IEEE 802.3cg cho 10BASE-T1S không yêu cầu phép đo méo bộ phát, tổn hao phản hồi MDI hay tổn hao chuyển đổi mode — ba phép đo vốn là lý do phải có VNA ở các tốc độ cao hơn. Tuy vậy bảng thiết bị của tài liệu vẫn liệt kê dải tần VNA 100 kHz – 1 GHz cho tốc độ này, nên hãy đối chiếu với kế hoạch đo cụ thể mà bên yêu cầu viện dẫn thay vì kết luận chung.
