Chọn một máy hiện sóng băng thông cao gần như luôn bắt đầu bằng một câu hỏi sai: “băng thông lớn nhất là bao nhiêu?”. Với phần lớn phòng thí nghiệm và nhà máy điện tử tại Việt Nam, con số quyết định chất lượng phép đo lại là số kênh, loại đầu dò và khả năng nâng cấp về sau. Bài viết này đi qua ba bậc máy hiện sóng thời gian thực Infiniium của Keysight — EXR, MXR B và UXR B — và cách đối chiếu chúng với bài toán thực tế của bạn.
Máy hiện sóng băng thông cao là gì và khi nào bạn thật sự cần?
Về bản chất, mọi máy hiện sóng chỉ đọc được điện áp theo thời gian. Băng thông là dải tần mà máy còn tái tạo được biên độ tín hiệu một cách trung thực; vượt qua ngưỡng đó, sườn tín hiệu bị bo tròn và biên độ bị nén lại, nhưng màn hình vẫn hiện ra một dạng sóng trông rất hợp lý. Đó là lý do một phép đo sai vì thiếu băng thông thường không báo lỗi — nó chỉ lặng lẽ cho ra con số đẹp hơn thực tế.
Điều gây nhầm lẫn nhất là băng thông cần thiết không bám theo tần số xung nhịp, mà bám theo cạnh nhanh nhất trong hệ thống. Một bus chạy ở vài trăm MHz nhưng có cạnh lên rất dốc sẽ trải phổ lên cao hơn nhiều so với cảm nhận trực giác. Khi thiết kế của bạn chạm tới các cạnh cỡ nano giây trở xuống — nguồn xung tần số cao, bo mạch nhúng nhiều lớp, mô-đun không dây, cụm điều khiển xe điện — thì một máy hiện sóng để bàn phổ thông bắt đầu trở thành nút thắt, và bậc Infiniium là bước tiếp theo hợp lý.
Nếu nhu cầu của bạn dừng ở dải vài trăm MHz và bài toán thiên về gỡ lỗi nhúng hằng ngày, dòng để bàn InfiniiVision X-Series thường đã đủ và tiết kiệm hơn nhiều. Infiniium sinh ra cho lớp bài toán nằm phía trên vạch đó.

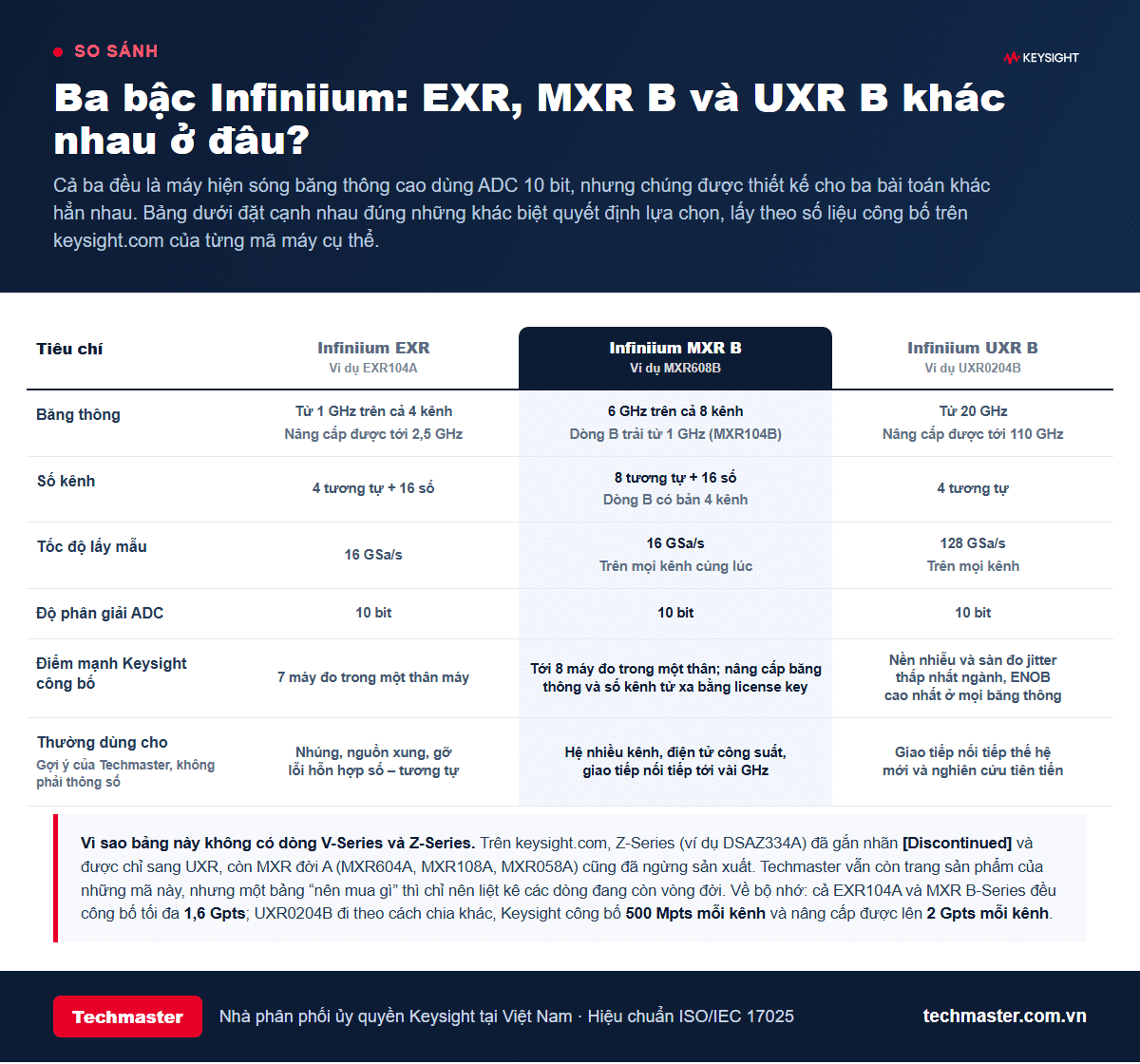

Ba bậc Infiniium: EXR, MXR B và UXR B khác nhau ở đâu?
Cả ba bậc đều dùng bộ chuyển đổi ADC 10 bit, nhưng được thiết kế cho ba lớp bài toán khác hẳn nhau.
Bậc EXR là điểm vào của họ Infiniium. Lấy EXR104A làm ví dụ: 1 GHz trên cả bốn kênh tương tự, nâng cấp được tới 2,5 GHz, kèm 16 kênh số, tốc độ lấy mẫu 16 GSa/s và bộ nhớ tối đa 1,6 Gpts. Điểm hấp dẫn của bậc này là tích hợp: Keysight mô tả EXR là bảy máy đo trong một thân — máy hiện sóng tín hiệu hỗn hợp, máy phân tích giao thức, máy phân tích logic, máy phát sóng, máy phân tích đáp ứng tần số, máy đếm tần và vôn kế số. Với một băng thử chật chỗ, đó là bảy thiết bị bớt phải mua và bớt phải hiệu chuẩn. Bản 8 kênh EXR258A (2,5 GHz trên cả tám kênh) mở rộng cùng ý tưởng đó.
Bậc MXR B là nơi phần lớn nhu cầu công nghiệp dừng lại. MXR608B cho 6 GHz trên cả tám kênh cùng lúc, cộng 16 kênh số, 16 GSa/s trên mọi kênh, ADC 10 bit, bộ nhớ tối đa 1,6 Gpts và màn hình 15,6 inch. Keysight công bố tuỳ chọn tích hợp tới tám máy đo trong một thân, và quan trọng không kém: nâng cấp được cả băng thông lẫn số kênh từ xa bằng license key. Dòng B trải từ 1 GHz ở MXR108B, qua 4 GHz ở MXR404B, lên tới 6 GHz ở MXR608B, nên bạn có thể vào ở mức ngân sách cho phép rồi leo dần.
Bậc UXR B phục vụ lớp bài toán hoàn toàn khác. UXR0204B khởi điểm ở 20 GHz và nâng cấp được tới 110 GHz, với bốn kênh lấy mẫu 128 GSa/s. Keysight mô tả dòng này có nền nhiễu và sàn đo jitter thấp nhất ngành cùng ENOB cao nhất ở mọi băng thông được hỗ trợ. Đây là công cụ cho các giao tiếp nối tiếp thế hệ mới và nghiên cứu tiên tiến.

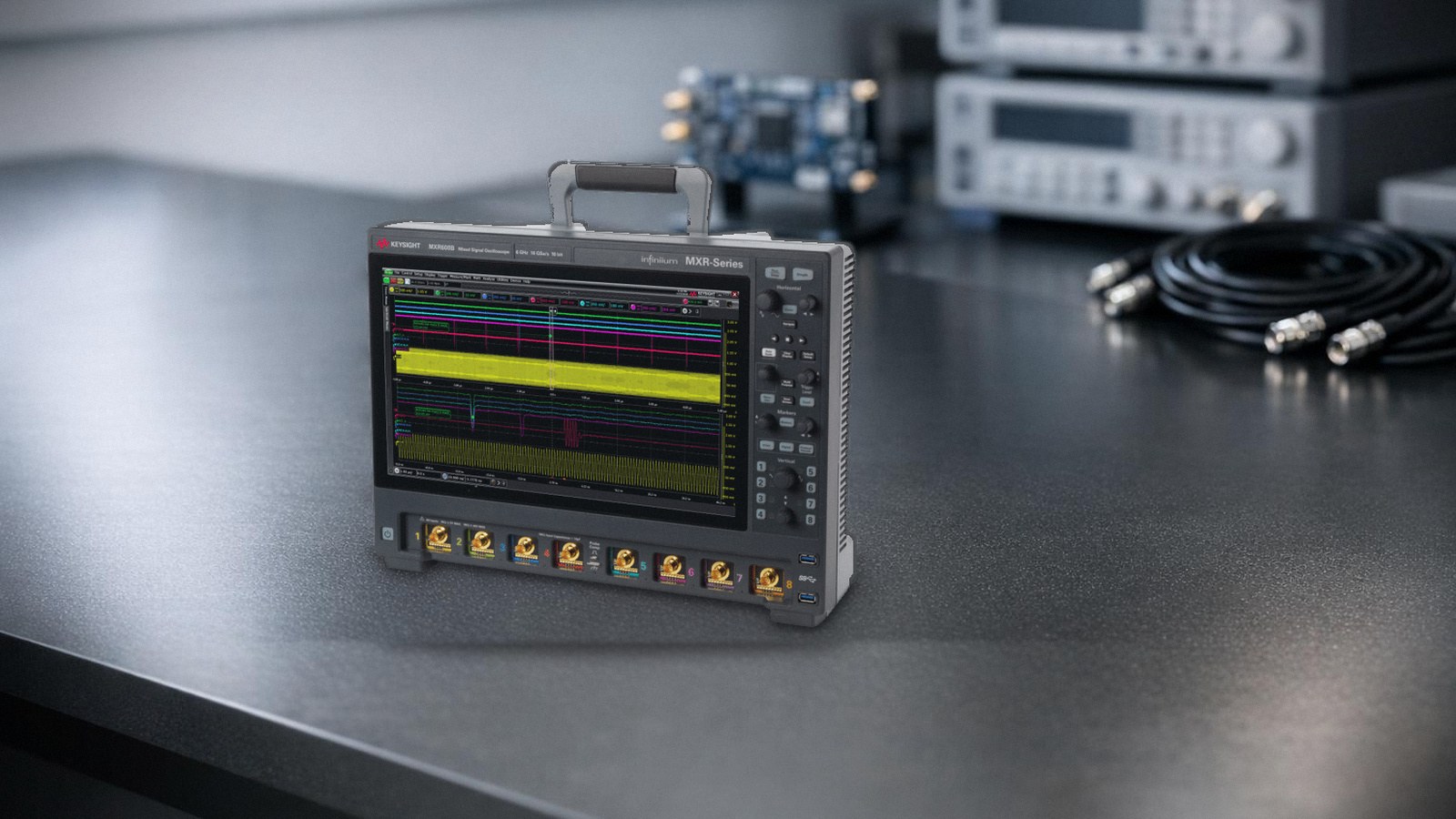

Vì sao MXR608B là điểm cân bằng cho phần lớn phòng thí nghiệm?
Trong cả ba bậc, đây là cấu hình mà chúng tôi được hỏi nhiều nhất khi khách hàng tìm một máy hiện sóng băng thông cao cho phòng thí nghiệm. Câu “6 GHz trên cả tám kênh” nghe như một dòng quảng cáo, nhưng nó mô tả đúng thứ hay thiếu nhất khi gỡ lỗi hệ thống thật. Rất nhiều lỗi khó chỉ lộ ra khi nguồn, xung nhịp và bus số cùng sai lệch trong một khoảnh khắc. Nếu phải chia sẻ băng thông giữa các kênh, hoặc phải đo làm hai lần rồi ghép kết quả, bạn mất đúng thứ cần nhất: một mốc thời gian chung cho mọi vệt sóng.
Tám kênh tương tự cộng 16 kênh số trong cùng một thân máy cũng là lý do MXR608B thay thế được cả một băng thử. Thay vì đặt cạnh nhau một máy phân tích logic và một máy phát sóng tùy ý, bạn có các chức năng đó ngay trong máy hiện sóng, chung một giao diện và chung một lần hiệu chuẩn.
Khả năng nâng cấp bằng license key đáng để tính vào bài toán tài chính. Một phòng thí nghiệm đang mở rộng có thể mua cấu hình vừa đủ cho dự án năm nay, rồi mở thêm băng thông hoặc kênh khi dự án lớn lên, thay vì thanh lý máy cũ để mua máy mới.

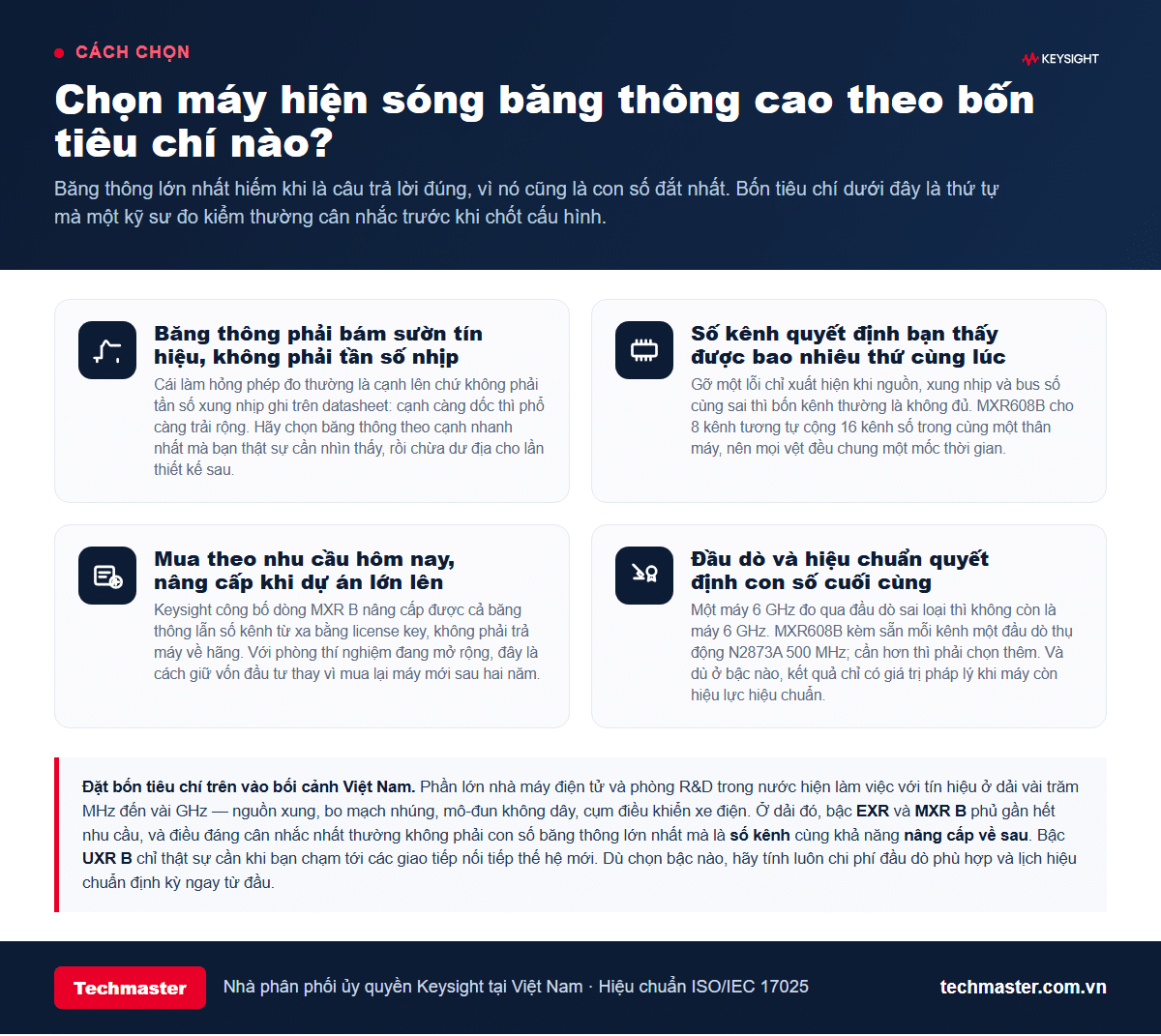

Chọn máy hiện sóng băng thông cao theo tiêu chí nào?
Khi đã khoanh được bậc phù hợp, việc chốt cấu hình một máy hiện sóng băng thông cao thường xoay quanh bốn tiêu chí. Thứ tự cân nhắc thực dụng thường là: cạnh tín hiệu nhanh nhất bạn cần nhìn thấy, số kênh phải quan sát đồng thời, dư địa nâng cấp, rồi mới tới đầu dò và hiệu chuẩn.
Tiêu chí cuối cùng bị bỏ quên nhiều nhất. Một máy 6 GHz đo qua đầu dò sai loại thì không còn là máy 6 GHz nữa — băng thông hệ thống luôn bị chặn bởi mắt xích yếu nhất. MXR608B kèm sẵn mỗi kênh một đầu dò thụ động N2873A 500 MHz, đủ cho công việc thông thường; muốn khai thác hết dải 6 GHz thì phải chọn thêm đầu dò phù hợp. Khi cần đo dòng thay vì áp, bài toán lại chuyển sang một họ phụ kiện khác hẳn — xem thêm bài về đo dòng điện bằng máy hiện sóng.
Và dù ở bậc nào, kết quả đo chỉ có giá trị khi máy còn hiệu lực hiệu chuẩn. Đây là phần hạ tầng đo lường mà các nhà máy FDI đặc biệt chú ý khi đánh giá nhà cung cấp; Techmaster cung cấp dịch vụ hiệu chuẩn theo ISO/IEC 17025, và chủ đề này được bàn kỹ hơn trong bài về hạ tầng đo lường cho nhà máy FDI tại Việt Nam.

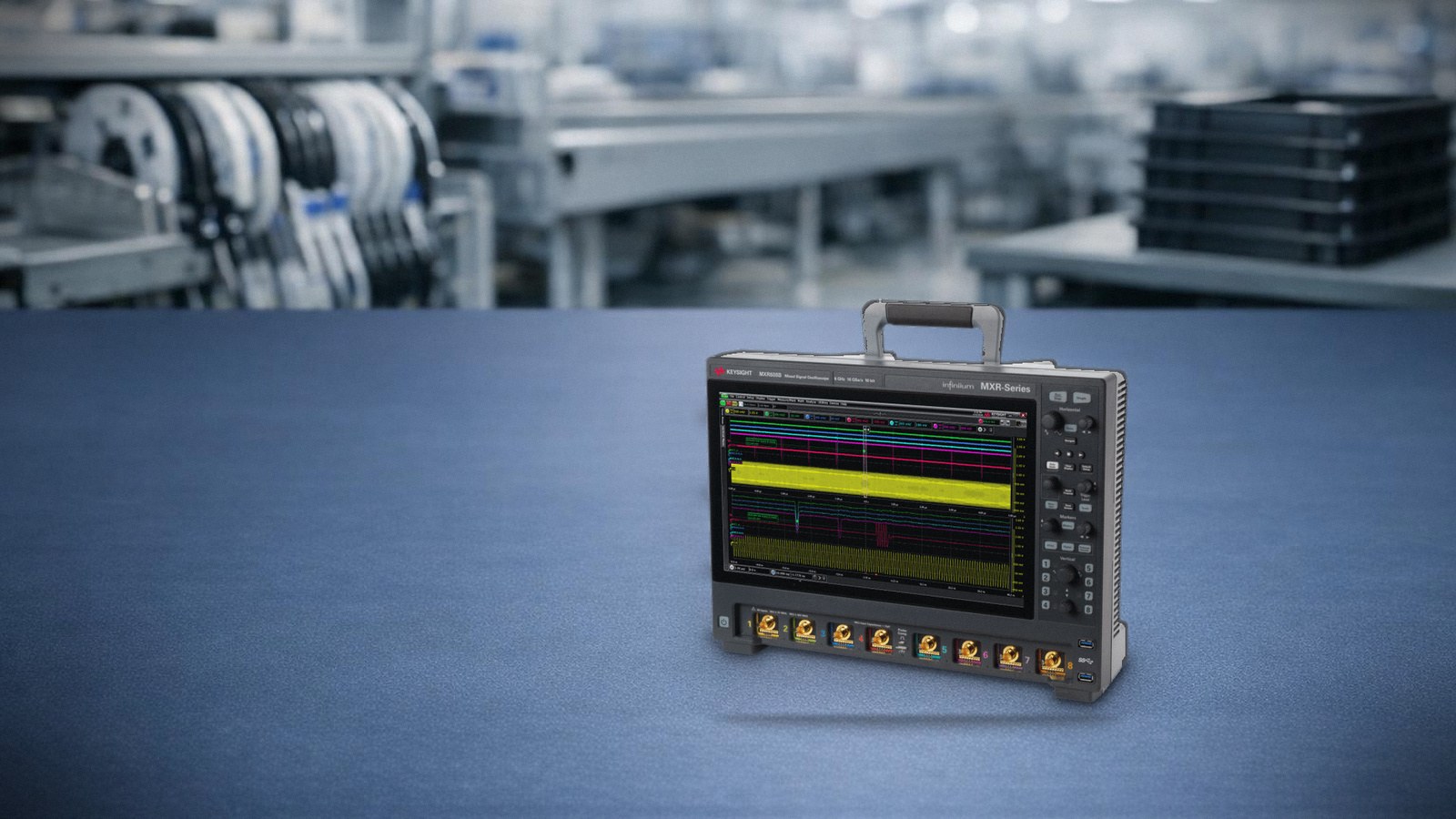

Máy hiện sóng băng thông cao dùng thế nào trong nhà máy điện tử?
Điện tử, máy tính và linh kiện tiếp tục là nhóm hàng xuất khẩu lớn nhất của Việt Nam theo số liệu của Cục Thống kê, và phần lớn giá trị đó đến từ các nhà máy lắp ráp và kiểm tra bo mạch. Ở môi trường sản xuất, một máy hiện sóng băng thông cao ít khi nằm trên dây chuyền — nó nằm ở trạm phân tích lỗi, nơi những bo mạch bị loại được mổ xẻ để tìm nguyên nhân gốc.
Đây cũng là nơi số kênh phát huy giá trị rõ nhất: kỹ sư cần bắt được đồng thời tín hiệu điều khiển, tín hiệu nguồn và đáp ứng của tải trong đúng một lần kích. Khi bài toán chuyển sang kiểm tra tỷ lệ lỗi bit của bộ thu tốc độ cao hoặc đo mô-đun quang, công cụ lại khác — xem bài về đo tỷ lệ lỗi bit BER và đo kiểm mô-đun quang bằng máy hiện sóng lấy mẫu.
Với các dây chuyền cần đo kiểm tự động quy mô lớn hơn, máy hiện sóng để bàn thường được ghép cùng hệ thống đo kiểm PXI; còn khi bài toán nghiêng về đặc tính cao tần thì công cụ chính lại là máy phân tích mạng vector. Toàn bộ danh mục đang phân phối có tại chuyên mục máy hiện sóng Keysight và trang thương hiệu Keysight.
Những mã máy Infiniium nào cần tránh khi mua mới?
Đây là phần dễ mắc lỗi nhất khi tra cứu một máy hiện sóng băng thông cao trên mạng, vì các trang so sánh cũ vẫn còn dày đặc. Trên keysight.com, dòng Z-Series (ví dụ DSAZ334A) đã gắn nhãn [Discontinued] và được chỉ sang UXR làm sản phẩm thay thế. Dòng MXR đời A — MXR604A, MXR108A, MXR058A — cũng đã ngừng sản xuất, và chính điều này khiến việc phân biệt hậu tố A với B trở nên quan trọng: MXR608B là dòng còn vòng đời, còn MXR604A thì không.
Nguyên tắc an toàn là kiểm tra tình trạng vòng đời trên trang sản phẩm chính hãng trước khi chốt cấu hình, và liên hệ để được xác nhận mã máy hiện hành thay vì đặt theo một mã tìm được trong tài liệu cũ.
Câu hỏi thường gặp
Máy hiện sóng băng thông cao khác gì máy hiện sóng để bàn thông thường?
Khác biệt không chỉ nằm ở con số băng thông. Các bậc Infiniium bổ sung số kênh tương tự nhiều hơn, bộ nhớ sâu hơn, ADC 10 bit và khả năng tích hợp nhiều máy đo trong một thân máy. Với dòng MXR B, Keysight công bố tuỳ chọn tích hợp tới tám máy đo và khả năng nâng cấp băng thông lẫn số kênh từ xa bằng license key — những thứ mà một máy để bàn phổ thông không có.
Nên chọn bậc EXR, MXR B hay UXR B?
Theo kinh nghiệm triển khai tại Việt Nam, bậc EXR phù hợp khi bài toán là gỡ lỗi nhúng và nguồn xung ở dải tới vài GHz; bậc MXR B phù hợp khi bạn cần nhiều kênh cùng lúc và muốn một thân máy thay cho cả băng thử; bậc UXR B chỉ thật sự cần khi chạm tới các giao tiếp nối tiếp thế hệ mới. Đây là gợi ý lựa chọn của Techmaster chứ không phải phân loại chính thức của nhà sản xuất.
MXR608B có sẵn đầu dò kèm theo không?
Có. Keysight cho biết MXR608B kèm mỗi kênh một đầu dò thụ động N2873A băng thông 500 MHz. Cần lưu ý đây là đầu dò 500 MHz, nên để khai thác hết dải 6 GHz của máy thì phải chọn thêm đầu dò phù hợp với bài toán — băng thông của một phép đo luôn bị giới hạn bởi mắt xích yếu nhất trong chuỗi đo.
Bộ nhớ của các bậc Infiniium sâu tới đâu?
Cả EXR104A và dòng MXR B-Series đều công bố bộ nhớ tối đa 1,6 Gpts. Bậc UXR B đi theo cách chia khác: Keysight công bố UXR0204B có sẵn 500 Mpts mỗi kênh và nâng cấp được lên 2 Gpts mỗi kênh. Nếu bộ nhớ là yếu tố quyết định trong bài toán của bạn, hãy liên hệ để được xác nhận theo đúng cấu hình đặt hàng.
Tư vấn cấu hình cho đúng bài toán của bạn
Techmaster Electronics là nhà phân phối ủy quyền của Keysight tại Việt Nam, đồng thời vận hành phòng hiệu chuẩn theo ISO/IEC 17025. Nếu bạn đang phân vân giữa các bậc Infiniium khi chọn máy hiện sóng băng thông cao, hoặc cần đối chiếu cấu hình với đúng loại tín hiệu mình đo, liên hệ Techmaster để được tư vấn mã máy hiện hành, phương án đầu dò và lịch hiệu chuẩn đi kèm.
Nguồn thông số: trang sản phẩm Keysight MXR608B và Keysight UXR0204B; danh sách 7 máy đo của bậc EXR lấy từ tài liệu Infiniium EXR-Series của Keysight.
