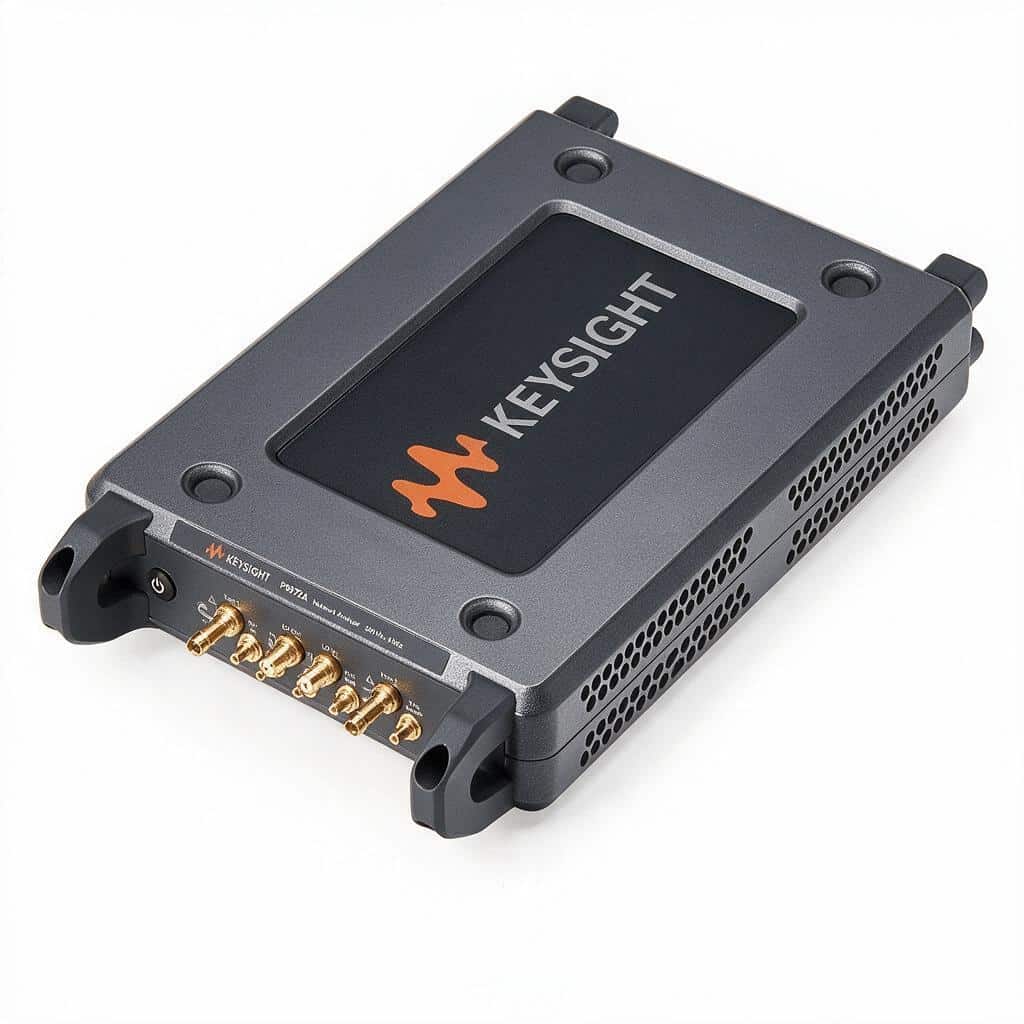

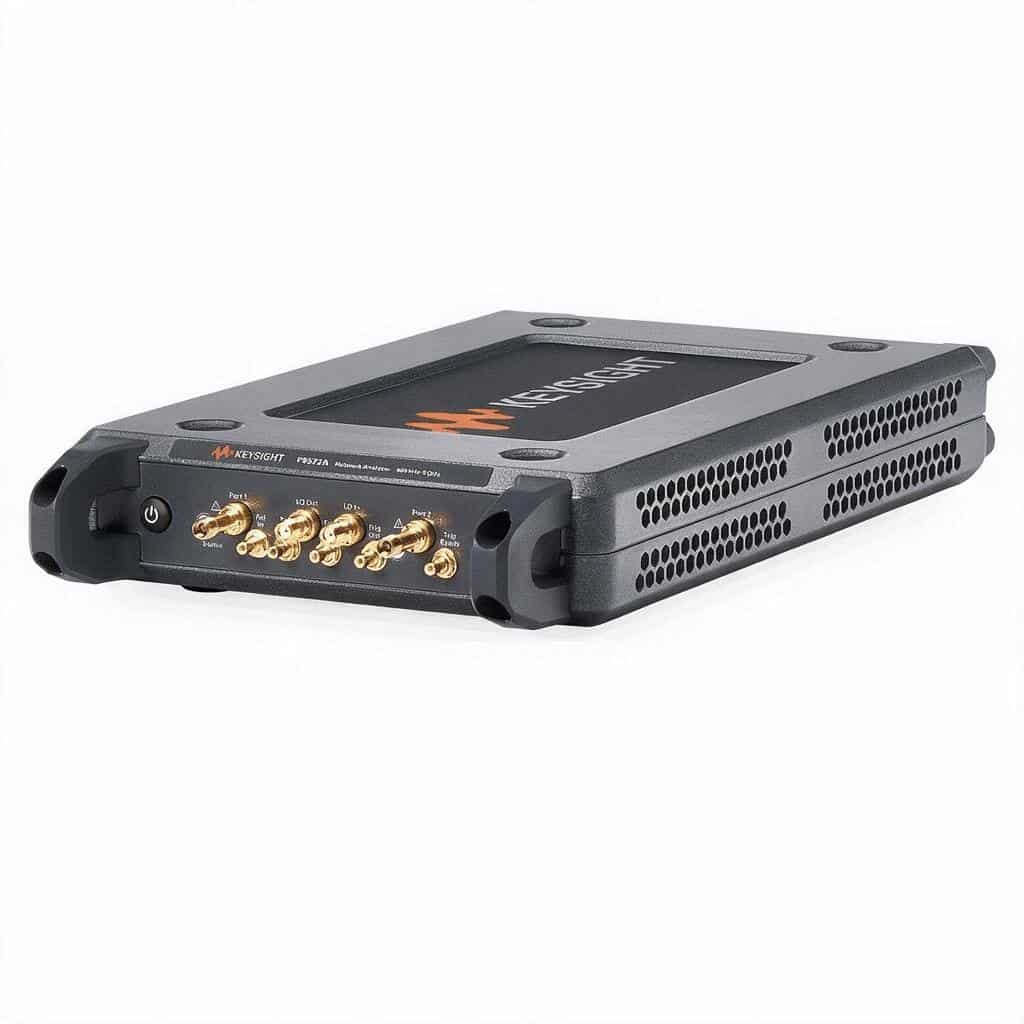

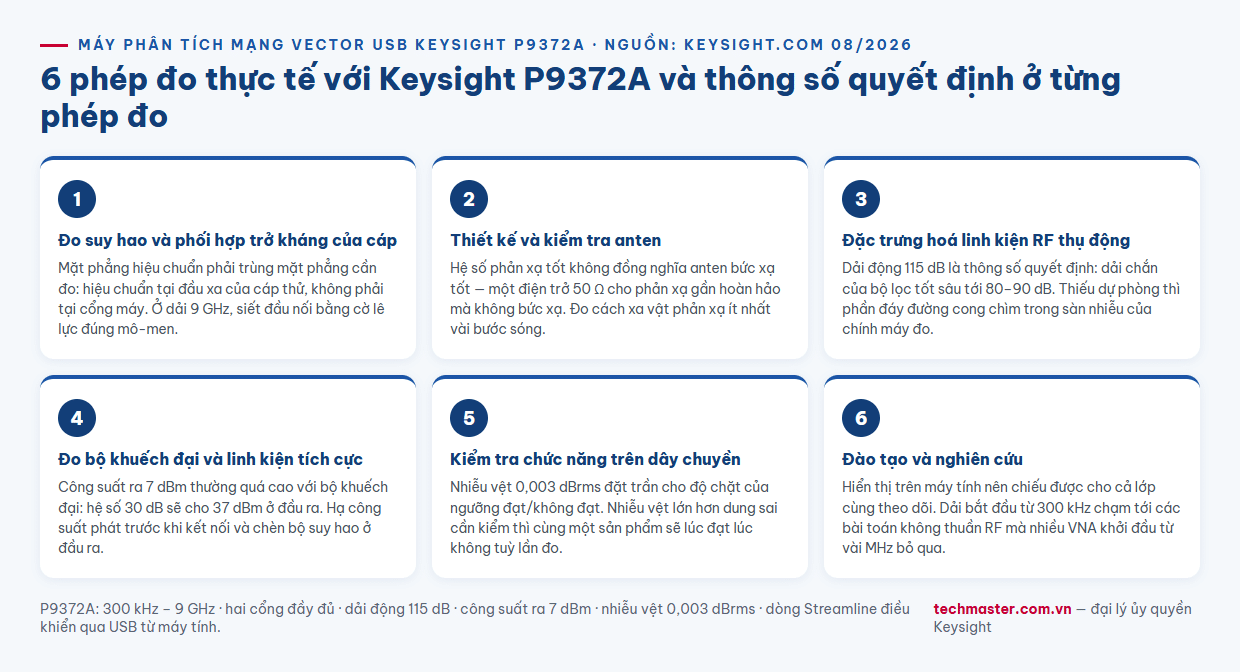

Máy phân tích mạng vector từng là thiết bị chiếm trọn một góc bàn và gắn liền với phòng thí nghiệm RF chuyên biệt. Dòng Streamline thay đổi điều đó bằng cách bỏ hẳn màn hình và bàn phím, đẩy toàn bộ phần giao diện sang máy tính. Máy phân tích mạng vector USB Keysight P9372A là model hai cổng dải 300 kHz đến 9 GHz với dải động 115 dB. Bài viết đi qua sáu tình huống đo thực tế và kỹ thuật thiết lập cho từng phép đo.
Thông số nền và ý nghĩa của kiến trúc không màn hình
Các con số Keysight công bố cho model này:
- Dải tần 300 kHz đến 9 GHz, hai cổng đầy đủ.
- Dải động 115 dB.
- Công suất ra 7 dBm.
- Nhiễu vệt 0,003 dBrms.
Kiến trúc “không mặt máy” không phải cắt giảm để hạ giá — nó đổi lấy ba thứ. Máy nhỏ và mỏng nên mang theo được cùng laptop. Màn hình hiển thị là màn hình máy tính, lớn hơn nhiều so với màn hình tích hợp của một VNA để bàn. Và kết quả đo nằm sẵn trên máy tính, không phải trút qua USB rồi mới xử lý được.
Đổi lại, máy phụ thuộc vào một máy tính chạy phần mềm điều khiển. Với phép đo tại bàn hoặc trong xe kỹ thuật thì đây không phải vấn đề; với phép đo cần thao tác nhanh một tay trên cột anten thì một máy cầm tay chuyên dụng vẫn hợp lý hơn.
1. Đo suy hao và phối hợp trở kháng của cáp, đầu nối
Đây là phép đo dùng nhiều nhất và cũng là phép đo mà kỷ luật hiệu chuẩn quyết định toàn bộ kết quả.

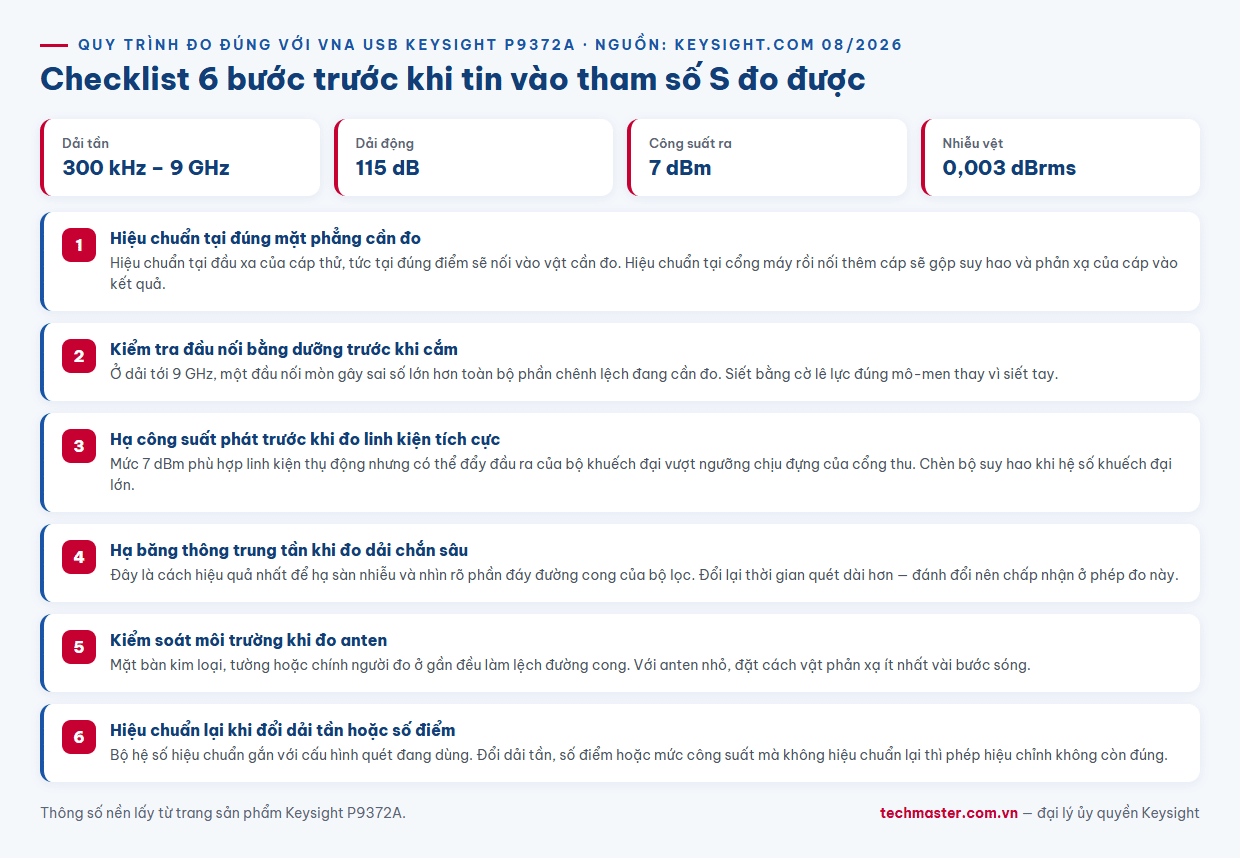

Nguyên tắc bất di bất dịch: mặt phẳng hiệu chuẩn phải trùng với mặt phẳng bạn muốn đo. Nếu hiệu chuẩn tại đầu cổng máy rồi nối thêm một sợi cáp thử tới vật cần đo, kết quả sẽ gộp cả suy hao và phản xạ của sợi cáp đó vào phép đo. Hãy hiệu chuẩn tại đầu xa của cáp thử — tức tại đúng điểm sẽ nối vào vật cần đo.
Với dải tới 9 GHz, cần thêm hai thói quen: siết đầu nối bằng cờ lê lực đúng mô-men thay vì siết tay, và kiểm tra đầu nối bằng dưỡng trước khi cắm. Ở tần số này, một đầu nối mòn hoặc siết không đủ chặt gây sai số lớn hơn toàn bộ phần chênh lệch mà bạn đang cố đo.
2. Thiết kế và kiểm tra anten
Đo hệ số phản xạ đầu vào của anten là ứng dụng kinh điển. Cần lưu ý hai điểm mà bảng thông số không nói.
Thứ nhất, hệ số phản xạ tốt không đồng nghĩa anten bức xạ tốt. Một điện trở 50 Ω cho hệ số phản xạ gần như hoàn hảo mà không bức xạ gì cả. Phép đo bằng VNA cho biết công suất có vào được anten hay không — nó không cho biết công suất đó đi đâu sau đó.
Thứ hai, môi trường xung quanh làm sai lệch kết quả. Anten đặt gần mặt bàn kim loại, gần tường hoặc gần chính người đo sẽ cho đường cong khác hẳn so với khi đặt trong không gian thoáng. Với anten nhỏ, hãy đo ở vị trí cách xa vật phản xạ ít nhất vài bước sóng.
3. Đặc trưng hoá linh kiện RF thụ động
Bộ lọc, bộ chia công suất, coupler và bộ suy hao đều được mô tả đầy đủ bằng bốn tham số S mà một VNA hai cổng đo được.
Ở nhóm này, dải động 115 dB là thông số quyết định. Lý do: dải chắn của một bộ lọc tốt có thể sâu tới 80–90 dB. Nếu dải động của máy chỉ nhỉnh hơn con số đó một chút, phần đáy của đường cong sẽ chìm trong sàn nhiễu của chính máy đo và bạn không phân biệt được bộ lọc đạt 85 dB với bộ lọc đạt 95 dB. Với 115 dB, còn đủ khoảng dự phòng để đo trung thực phần đáy.
Với phép đo dải chắn sâu, hạ băng thông trung tần (IF bandwidth) xuống là cách hiệu quả nhất để hạ sàn nhiễu — đổi lại thời gian quét dài hơn. Đây là đánh đổi nên chấp nhận khi đo bộ lọc.
4. Đo khuếch đại và linh kiện tích cực
Khi đo bộ khuếch đại, rủi ro lớn nhất là làm hỏng chính bộ khuếch đại hoặc làm hỏng cổng thu của máy.
Công suất ra 7 dBm là mức đủ cao để kích thích hầu hết linh kiện thụ động, nhưng với bộ khuếch đại thì thường quá cao. Một bộ khuếch đại có hệ số 30 dB nhận 7 dBm ở đầu vào sẽ cho 37 dBm ở đầu ra — mức có thể vượt ngưỡng chịu đựng của cổng thu.
Quy trình an toàn: hạ công suất phát xuống mức thấp trước khi kết nối, và chèn bộ suy hao ở đầu ra của vật cần đo nếu hệ số khuếch đại lớn. Ngoài ra, đo bộ khuếch đại nên bắt đầu ở vùng tuyến tính — công suất vào thấp — rồi mới tăng dần nếu cần khảo sát điểm nén.
5. Kiểm tra chức năng trên dây chuyền sản xuất
Đây là nơi kiến trúc USB phát huy rõ nhất. Vì máy được điều khiển hoàn toàn từ máy tính, việc tích hợp vào một trạm kiểm tra tự động không đòi hỏi lớp giao tiếp trung gian nào — phần mềm trạm gọi trực tiếp máy, đọc tham số S, so với ngưỡng và ghi kết quả.
Chỉ số quan trọng ở đây là nhiễu vệt 0,003 dBrms. Nhiễu vệt là mức dao động ngẫu nhiên của đường cong giữa các lần quét liên tiếp trên cùng một vật. Trong sản xuất, con số này đặt trần cho độ chặt của ngưỡng đạt/không đạt: nếu nhiễu vệt lớn hơn khoảng dung sai bạn muốn kiểm, cùng một sản phẩm sẽ lúc đạt lúc không tuỳ lần đo. Với 0,003 dBrms, ngưỡng kiểm có thể đặt rất chặt mà vẫn cho kết quả lặp lại được.
Kích thước nhỏ cũng cho phép đặt nhiều trạm đo song song trong cùng diện tích, thay vì một trạm với máy để bàn.
6. Đào tạo và nghiên cứu
Trong giảng dạy RF, trở ngại thường gặp không phải thiếu thiết bị mà là mỗi lần chỉ một sinh viên nhìn được màn hình. Vì P9372A hiển thị trên máy tính, đường cong tham số S chiếu lên màn lớn được cho cả lớp cùng theo dõi, và giảng viên thao tác hiệu chuẩn ngay trước mặt sinh viên thay vì mô tả bằng lời.
Với nghiên cứu, dải bắt đầu từ 300 kHz là điểm đáng chú ý và ít được nhấn mạnh. Nhiều bài toán không thuần RF — đặc trưng hoá cuộn cảm công suất, khảo sát trở kháng đường nguồn, đo linh kiện ở tần số trung — nằm ở vùng dưới 1 MHz mà nhiều VNA khởi đầu từ vài MHz không chạm tới.
Chọn P9372A hay model trần cao hơn cùng dòng
Dòng Streamline có các model trần tần số cao hơn cho công việc chạm tới băng vi sóng. Nguyên tắc chọn giống mọi thiết bị RF: xác định tần số cao nhất công việc chạm tới, nhân lên nếu cần đo hài, rồi cộng dự phòng cho vòng đời thiết bị. Nếu công việc nằm trong băng di động thương mại, Wi-Fi và các linh kiện RF dưới 9 GHz thì trần của model này là đủ.
Đọc thêm về máy phân tích mạng Keysight
Bài ứng dụng đo lường với VNA USB P9375A phân tích model trần 26,5 GHz cùng dòng Streamline. Với dòng để bàn, xem bài máy phân tích mạng ENA E5080B theo ngành. Danh mục đầy đủ nằm ở trang thiết bị đo lường.
Mua Keysight P9372A chính hãng ở đâu
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời. Xem cấu hình và giá tại trang Keysight P9372A, hoặc liên hệ đội kỹ thuật để được tư vấn bộ kit hiệu chuẩn phù hợp với loại đầu nối bạn dùng.
Câu hỏi thường gặp
Máy phân tích mạng vector USB Keysight P9372A có thông số gì?
P9372A là máy phân tích mạng vector hai cổng đầy đủ, dải tần 300 kHz đến 9 GHz, dải động 115 dB, công suất ra 7 dBm và nhiễu vệt 0,003 dBrms. Máy thuộc dòng Streamline không có màn hình và bàn phím tích hợp — toàn bộ giao diện chạy trên máy tính kết nối qua USB, nhờ đó thân máy mỏng gọn và kết quả đo nằm sẵn trên máy tính.
Vì sao dải động 115 dB quan trọng khi đo bộ lọc?
Vì dải chắn của một bộ lọc tốt có thể sâu tới 80–90 dB. Nếu dải động của máy chỉ nhỉnh hơn con số đó một chút, phần đáy đường cong sẽ chìm trong sàn nhiễu của chính máy đo và không phân biệt được bộ lọc đạt 85 dB với bộ lọc đạt 95 dB. Với 115 dB còn đủ khoảng dự phòng để đo trung thực phần đáy; hạ băng thông trung tần là cách hiệu quả nhất để hạ thêm sàn nhiễu.
Đo bộ khuếch đại bằng P9372A cần lưu ý gì?
Cần hạ công suất phát trước khi kết nối. Công suất ra 7 dBm đủ cao cho linh kiện thụ động nhưng thường quá cao với bộ khuếch đại: một bộ khuếch đại hệ số 30 dB nhận 7 dBm ở đầu vào sẽ cho 37 dBm ở đầu ra, mức có thể vượt ngưỡng chịu đựng của cổng thu. Nên chèn bộ suy hao ở đầu ra của vật cần đo khi hệ số khuếch đại lớn, và bắt đầu đo ở vùng tuyến tính.
