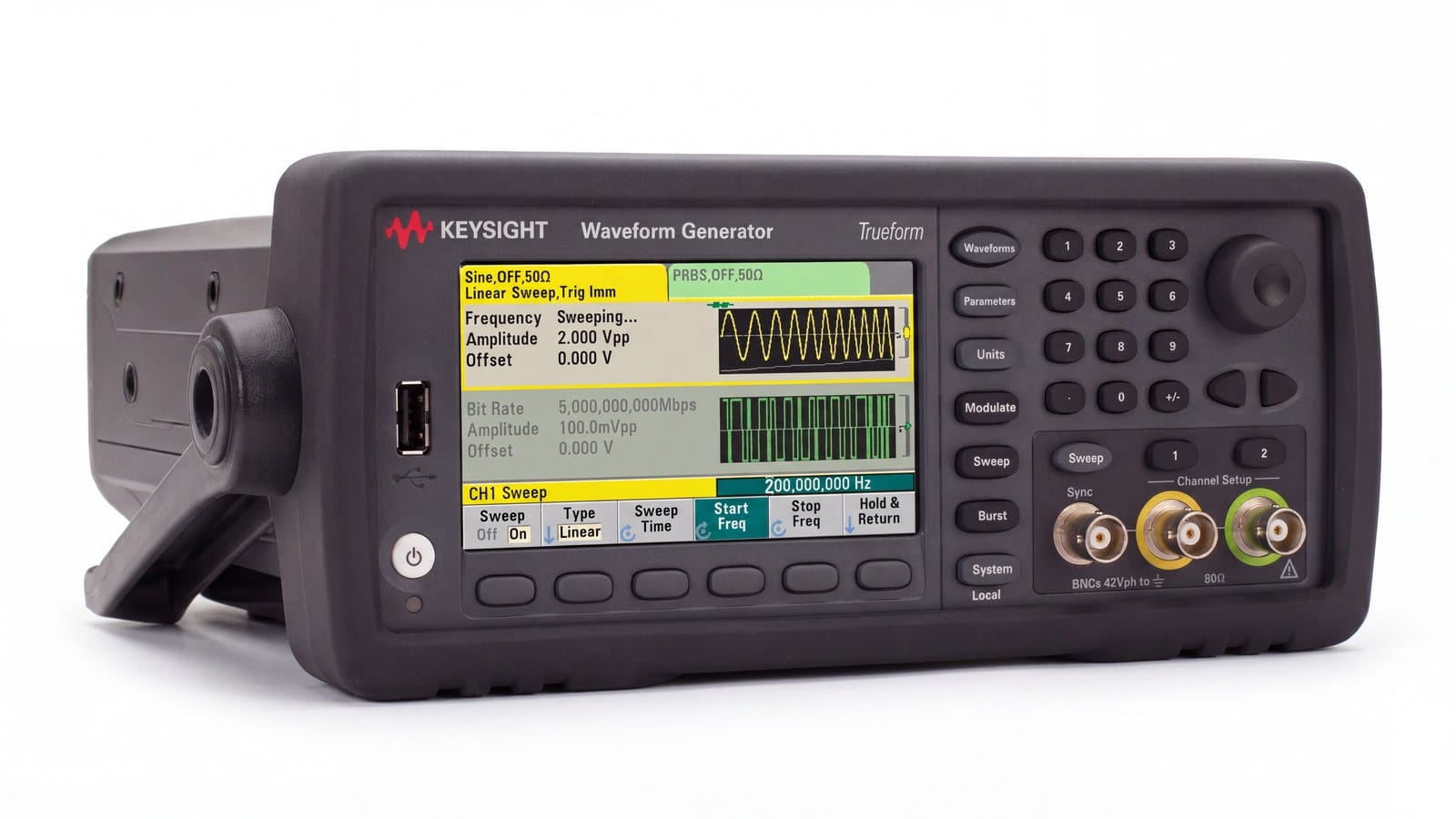

Keysight 33611A là model 80 MHz, một kênh của dòng máy phát dạng sóng Trueform 33600A. Kỹ sư analog, tổ kiểm tra dây chuyền, nhóm phát triển ECU ô tô và giảng viên phòng thí nghiệm dùng cùng máy này theo bốn cách khác nhau. Bài này đi qua từng ngành, chỉ ra thông số nào thực sự được dùng ở đó, và khi nào một kênh là đủ. Mọi con số lấy từ data sheet 5991-3272 và trang sản phẩm của Keysight.
33611A thông số làm nền cho mọi ngành
Dòng 33600A có bốn model chia theo băng thông và số kênh: 33611A (80 MHz, 1 kênh), 33612A (80 MHz, 2 kênh), 33621A (120 MHz, 1 kênh) và 33622A (120 MHz, 2 kênh). Với bậc 80 MHz, 33611A thông số chính theo data sheet:
- Sine: tới 80 MHz khi biên độ không quá 8 Vpp, tới 60 MHz ở mức 10 Vpp.
- Vuông và xung: tới 50 MHz; sườn 2,9 ns ở mức tới 4 Vpp; độ rộng xung tối thiểu 5 ns; jitter 1 ps rms (0,5 ps với tùy chọn OCX).
- Sóng tùy ý: lấy mẫu tới 660 MSa/s, phân giải 14 bit, bộ nhớ 4 MSa mỗi kênh (64 MSa với tùy chọn MEM), chuỗi tới 512 bước.
- Độ méo: THD điển hình 0,03% ở 1 Vpp trong dải 20 Hz – 20 kHz.
- Biên độ: 1 mVpp đến 10 Vpp trên tải 50 Ω.
Một chỗ hay nhầm: 1 GSa/s, xung 100 MHz và PRBS 200 Mbps thuộc bậc 120 MHz. Với 33611A, PRBS dừng ở 100 Mbps và lấy mẫu ở 660 MSa/s. Bài so sánh 33622A với các model cùng dòng đặt bốn bậc cạnh nhau nếu bạn cần đối chiếu chi tiết.

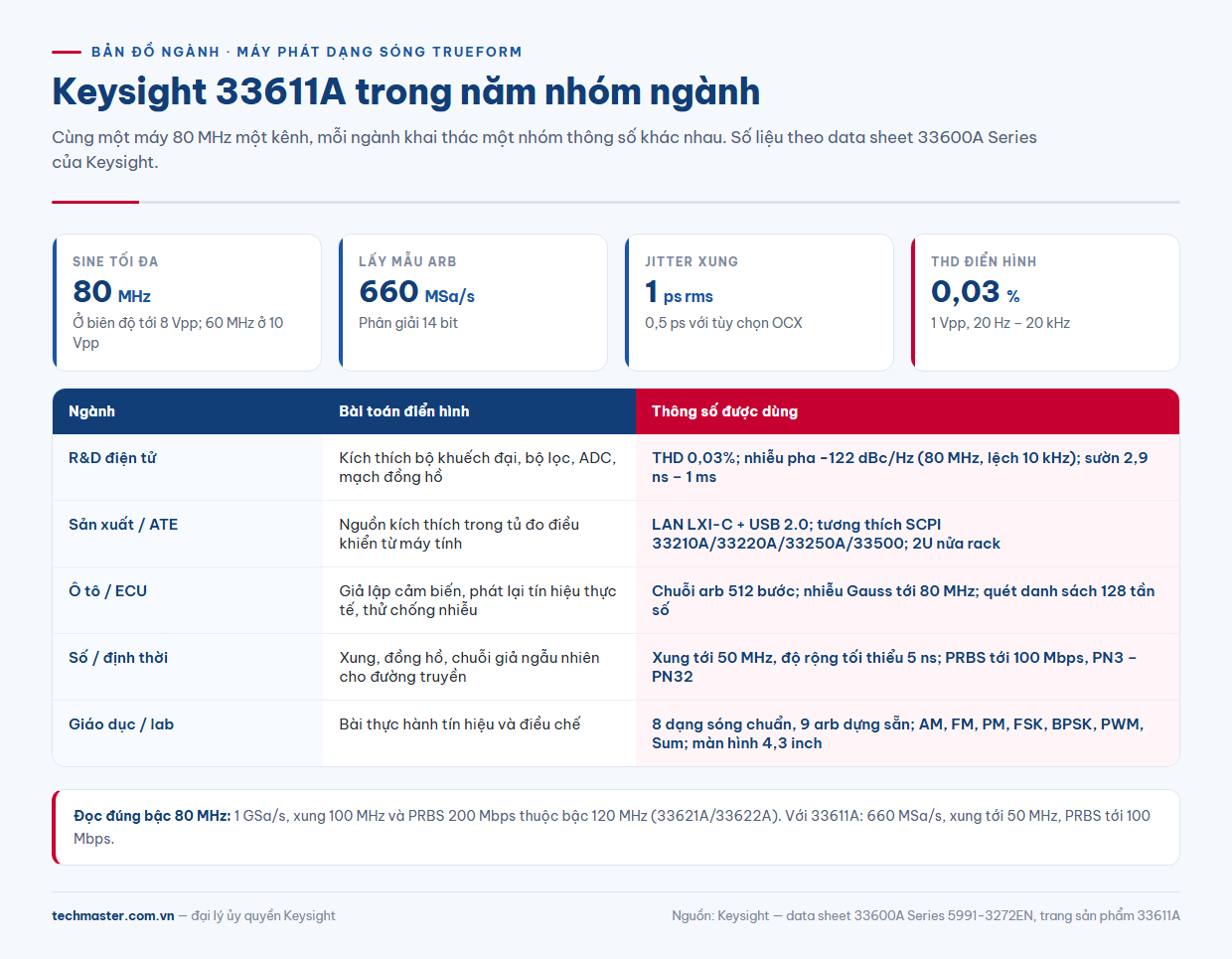

Thiết kế và R&D điện tử: kích thích sạch cho mạch analog
Trong phòng R&D, Keysight 33611A thường kích thích bộ khuếch đại, bộ lọc và ADC. Độ méo của nguồn quyết định độ tin của phép đo: THD điển hình 0,03% và hài bậc hai khoảng −70 dBc dưới 1 MHz (ở 1 Vpp) cho phép phân biệt méo của mạch với méo của máy phát.
Khi kiểm tra mạch đồng hồ hoặc vòng khóa pha, nhiễu pha đo được ở 80 MHz là −122 dBc/Hz tại độ lệch 10 kHz, xuống −125 dBc/Hz với tùy chọn OCX. Nhóm thiết kế mạch số tốc độ vừa dùng sườn chỉnh độc lập từ 2,9 ns đến 1 ms để thử biên độ chịu đựng của mạch thu với sườn chậm, và dùng PRBS với độ dài chuỗi 2m−1 (m từ 3 đến 32) để kích đường truyền nối tiếp.
Về cách chọn tốc độ lấy mẫu và độ phân giải, xem bài máy phát sóng tùy ý AWG là gì.
Sản xuất và kiểm tra tự động: một mắt xích trong hệ ATE
Trên dây chuyền, máy phát dạng sóng ít khi đứng một mình. Nó nằm trong tủ đo, nhận lệnh từ máy tính và đồng bộ với các thiết bị khác. 33611A có LAN chuẩn LXI-C và USB 2.0; GPIB là tùy chọn (nâng cấp 3446GPBU, khách hàng tự lắp). Kích thước 2U, nửa chiều rộng rack, nặng khoảng 3,5 kg.
Ba điểm giúp việc tích hợp đơn giản hơn:
- Tương thích lệnh SCPI với các máy Keysight 33210A, 33220A, 33250A và dòng 33500A/B, nên chương trình kiểm tra cũ có thể chuyển sang mà không viết lại từ đầu.
- Đồng bộ thời gian: ngõ vào và ngõ ra chuẩn 10 MHz ở mặt sau, ngõ trigger với độ trễ chỉnh từ 0 đến 1000 s, bước 1 ns.
- Bảo vệ DUT: giới hạn điện áp tối đa và tối thiểu do người dùng đặt, ngõ ra tự ngắt khi quá tải và chịu ngắn mạch xuống đất không giới hạn thời gian.
Bộ nhớ không bay hơi 970 MB chứa sẵn dạng sóng cho nhiều mã sản phẩm.
Ô tô và mô phỏng cảm biến: phát lại tín hiệu thực tế
Trong phát triển ECU và kiểm tra module điện tử ô tô, nhiệm vụ thường gặp là giả lập tín hiệu cảm biến: xung từ cảm biến tốc độ bánh xe, tín hiệu cảm biến vị trí, hay một dạng sóng điện áp có nhiễu. Keysight 33611A đáp ứng bằng ba công cụ:
- Chuỗi tùy ý tới 512 bước, mỗi đoạn lặp từ 1 đến 106 lần hoặc vô hạn: ghép đoạn khởi động, đoạn chạy ổn định và đoạn lỗi thành một kịch bản.
- Nhiễu Gauss với băng thông chỉnh được tới 80 MHz (ở mức tới 8 Vpp) để thử khả năng chống nhiễu của mạch thu.
- Quét tần số tuyến tính, logarit hoặc theo danh sách tới 128 tần số để tìm điểm cộng hưởng của bộ lọc đầu vào.
Vỏ các cổng BNC ngõ ra được cách ly khỏi khung máy, chịu tối đa ±42 V, giúp giảm vòng lặp đất khi nối với mạch có mass riêng. Biên độ tối đa 10 Vpp trên 50 Ω là giới hạn cần nhớ: các bài thử biến thiên điện áp nguồn ắc quy cần thêm bộ khuếch đại hoặc nguồn chuyên dụng, như mô tả trong bài mô phỏng khởi động nguội theo ISO 16750-2.
Giáo dục và phòng thí nghiệm: một máy cho nhiều bài thực hành

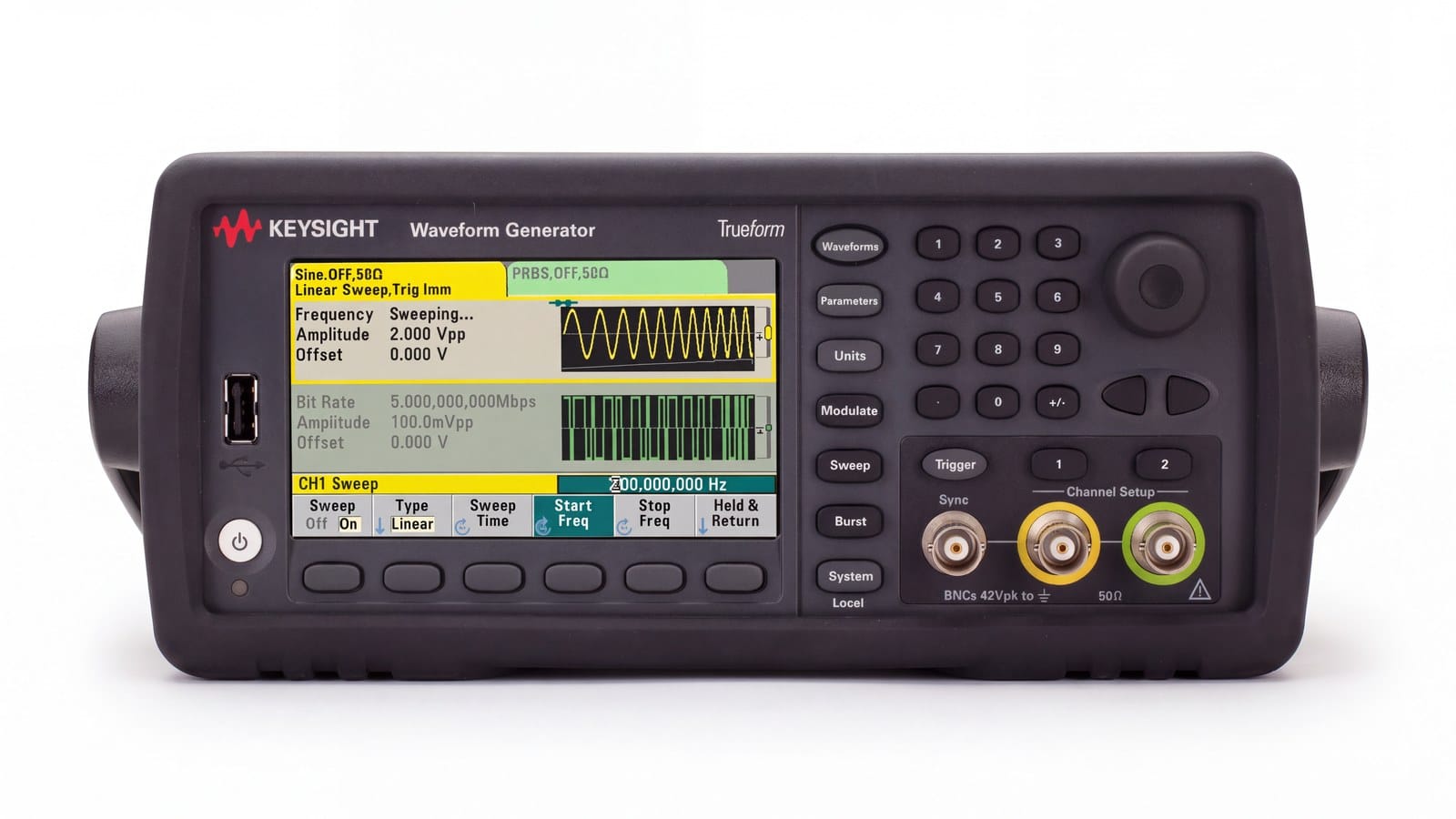

Ở trường đại học và trung tâm đào tạo, 33611A phủ được phần lớn bài thực hành về tín hiệu và điều chế. Máy có tám dạng sóng chuẩn (sine, vuông, dốc, xung, tam giác, nhiễu Gauss, PRBS, DC), chín dạng sóng tùy ý dựng sẵn như Cardiac, Sinc hay Haversine, và bảy kiểu điều chế AM, FM, PM, FSK, BPSK, PWM, Sum. Màn hình màu 4,3 inch hiển thị dạng sóng song song với tham số, giúp sinh viên thấy ngay hậu quả khi đổi giá trị.
Giao diện web tích hợp cho phép giảng viên theo dõi máy qua trình duyệt.
Vị trí trong dòng Máy Phát Sóng Hàm & Sóng Tùy Ý Keysight: khi nào một kênh là đủ?
Trong danh mục máy phát sóng hàm & sóng tùy ý Keysight, 33611A đứng trên dòng 33500B về băng thông và jitter, dưới bậc 120 MHz của chính dòng 33600A. Một kênh là đủ khi bạn chỉ kích một điểm trên mạch. Cần hai tín hiệu có quan hệ pha cố định, tín hiệu vi sai hay phát IQ băng gốc thì phải chọn 33612A hoặc 33622A: data sheet ghi rõ không nâng cấp được máy một kênh thành hai kênh, và tùy chọn IQP chỉ có trên model hai kênh.
Ngược lại, băng thông và bộ nhớ nâng được sau khi mua: 336BW1U tăng băng thông lên 120 MHz, 336MEM1U nâng bộ nhớ tùy ý lên 64 MSa. Xem cấu hình hiện có tại trang máy phát sóng hàm Trueform Keysight 33611A.

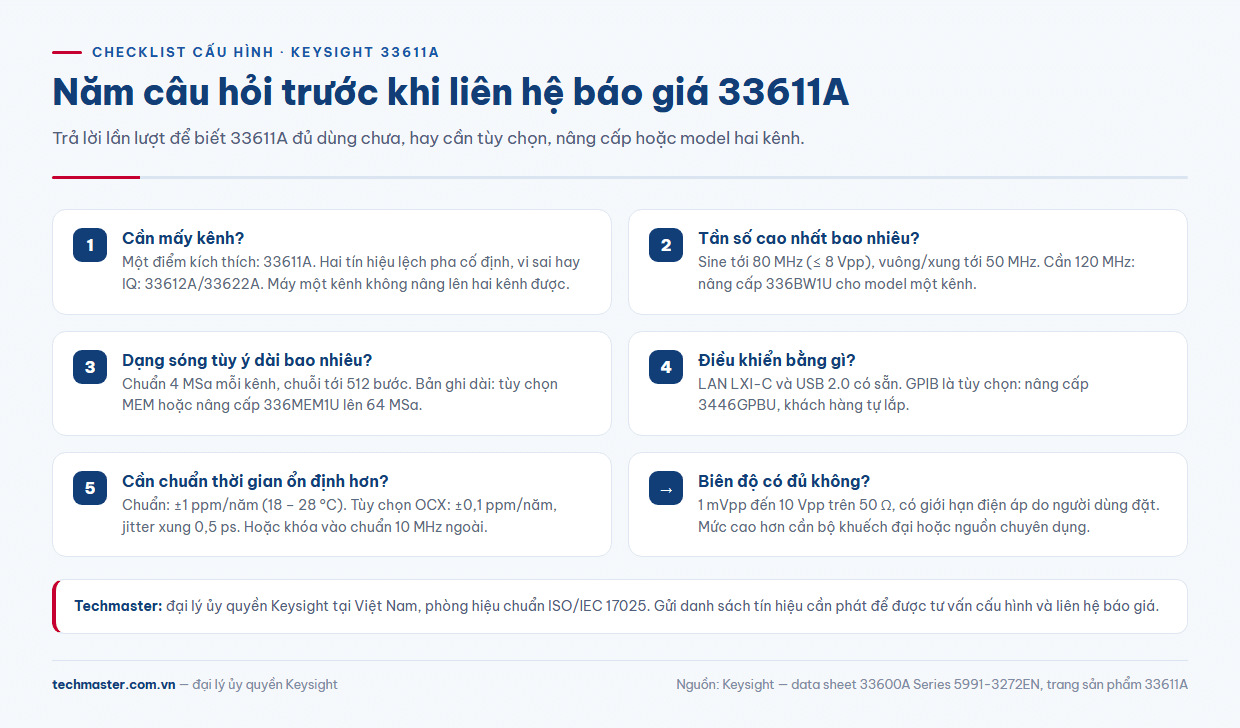

33611A giá phụ thuộc cấu hình nào?
Không có một mức 33611A giá chung, vì tổng chi phí thay đổi theo tùy chọn: bộ nhớ MEM, chuẩn thời gian OCX, bảo mật SEC, giao tiếp GPIB, cộng với dịch vụ hiệu chuẩn. Hãy liệt kê tín hiệu cần phát (tần số cao nhất, biên độ, độ dài dạng sóng tùy ý, cách điều khiển) rồi liên hệ báo giá 33611A đúng cấu hình.
Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ tư vấn cấu hình và hiệu chuẩn định kỳ cho Keysight 33611A. Xem các dòng máy khác tại trang Keysight của Techmaster.
Câu hỏi thường gặp
Keysight 33611A khác 33612A ở điểm nào?
Cả hai cùng bậc 80 MHz, lấy mẫu 660 MSa/s, 14 bit và bộ nhớ 4 MSa mỗi kênh. 33611A có một kênh, 33612A có hai kênh và mới đặt được tùy chọn IQ player. Máy một kênh không nâng cấp lên hai kênh được.
33611A có nâng lên 120 MHz được không?
Được. Theo configuration guide trong data sheet của Keysight, nâng cấp 336BW1U tăng băng thông của model một kênh lên 120 MHz; 336MEM1U nâng bộ nhớ tùy ý lên 64 MSa mỗi kênh.
33611A có cổng GPIB sẵn không?
Không. Máy có LAN chuẩn LXI-C và USB 2.0 tiêu chuẩn; GPIB là tùy chọn, đặt thêm bằng nâng cấp 3446GPBU do khách hàng tự lắp.
