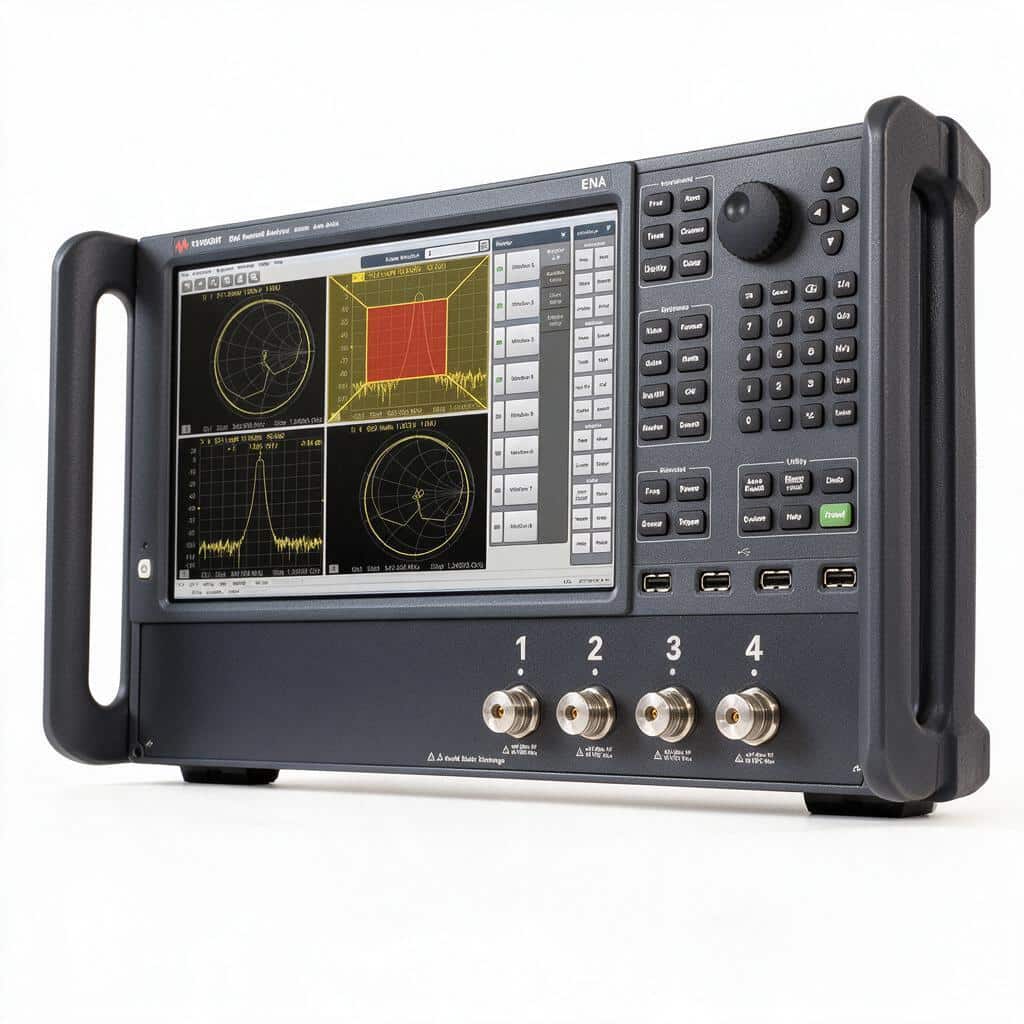

Máy phân tích mạng vector là thiết bị mà mỗi ngành dùng theo một cách rất khác nhau — cùng một phép đo tham số S, nhưng nhà máy sản xuất anten quan tâm tới tốc độ quét, phòng R&D quan tâm tới dải động, còn trường kỹ thuật quan tâm tới việc sinh viên có hiểu biểu đồ Smith hay không. Máy phân tích mạng ENA Keysight E5080B được Keysight định vị đúng vào chỗ giao nhau đó: một nền tảng ENA cấu hình được từ 2 tới 4 cổng, dải tần trải rộng và dải động 140 dB. Bài viết đi qua năm ngành nghề tại Việt Nam đang dùng thiết bị này, chỉ rõ ở mỗi ngành bạn nên cấu hình máy ra sao.
Cấu hình nền tảng: đọc đúng trước khi chọn theo ngành

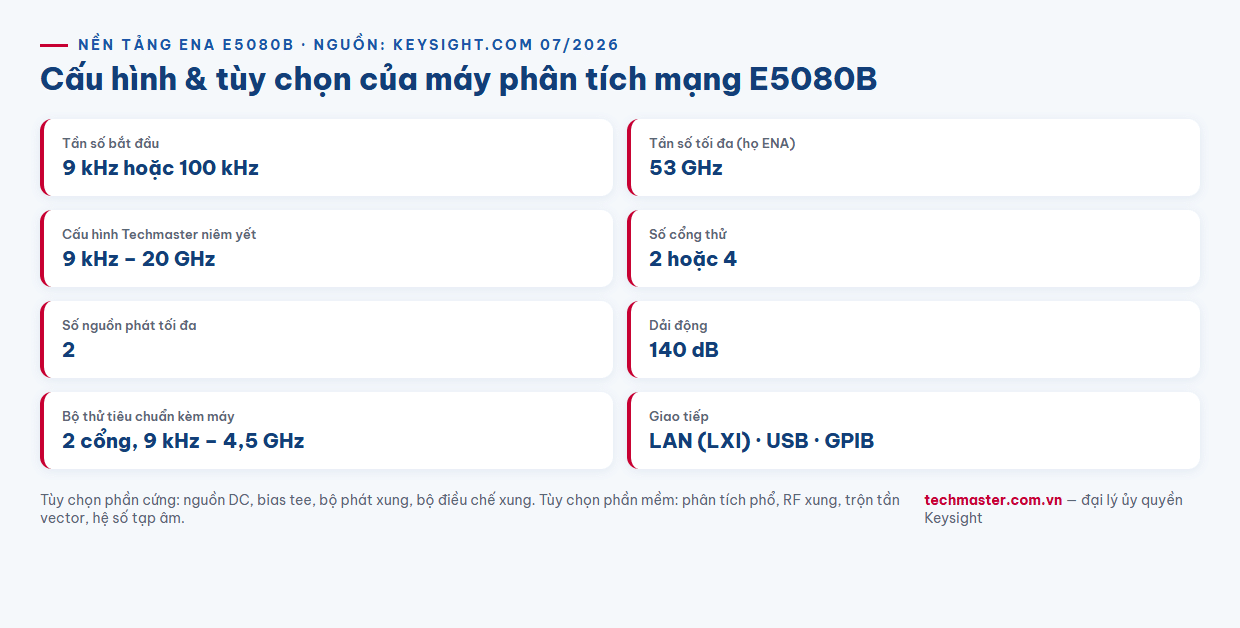

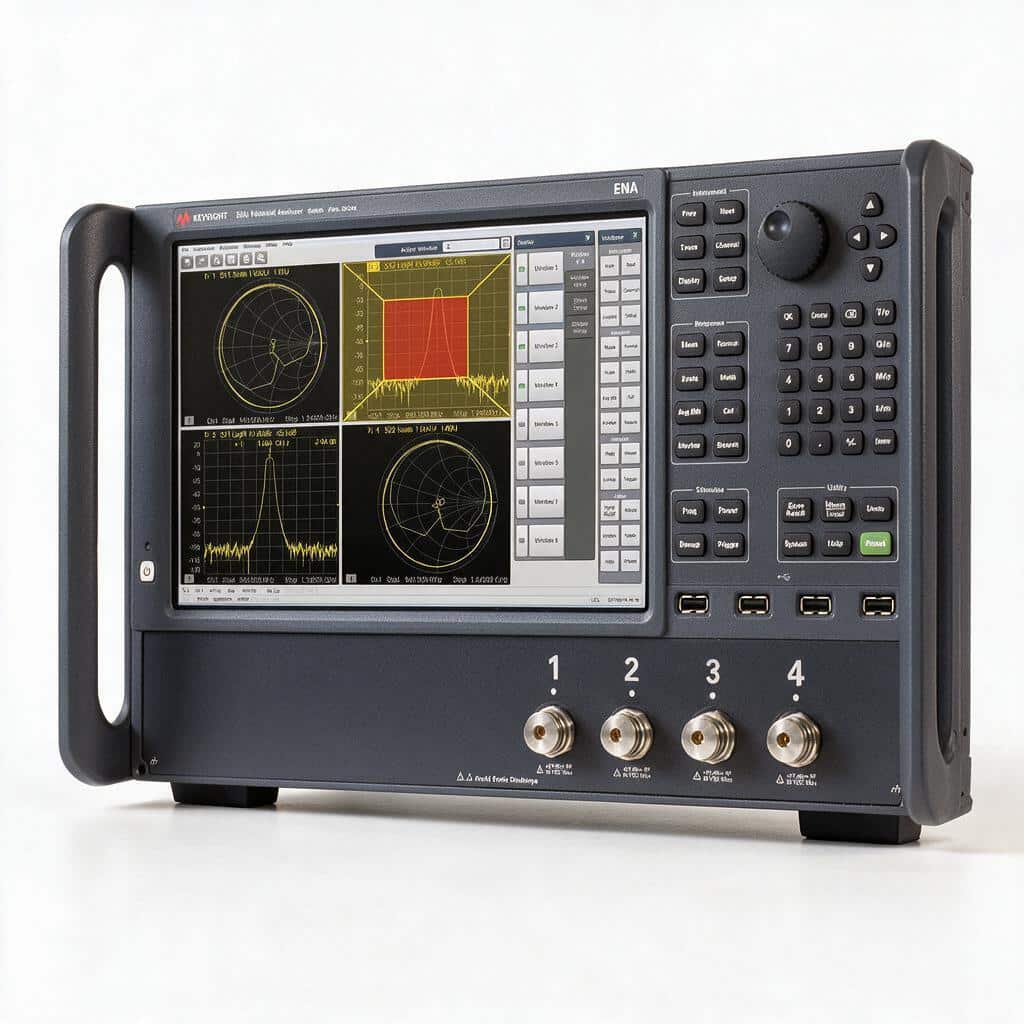

E5080B không phải một model cố định mà là một nền tảng cấu hình được. Ba biến số quyết định:
- Dải tần — bắt đầu từ 9 kHz hoặc 100 kHz tùy cấu hình, lên tới tối đa 53 GHz trên toàn họ ENA E5080B. Cấu hình Techmaster niêm yết là 9 kHz–20 GHz, phủ gần hết nhu cầu RF và vi sóng dân dụng tại Việt Nam.
- Số cổng thử — 2 hoặc 4 cổng tích hợp sẵn, với tối đa 2 nguồn phát. Bốn cổng là điều kiện cần để đo linh kiện vi sai và mạng nhiều cửa trong một lần kết nối.
- Dải động 140 dB — con số quyết định khả năng nhìn thấy đáy dải chắn của bộ lọc và mức xuyên âm rất nhỏ giữa các đường truyền.
Cấu hình tiêu chuẩn đi kèm bộ thử 2 cổng phủ 9 kHz đến 4,5 GHz. Các tùy chọn mở rộng gồm nguồn DC tích hợp, bias tee, bộ phát xung và bộ điều chế xung; về phần mềm có các ứng dụng phân tích phổ, đo RF xung, đo trộn tần vector và đo hệ số tạp âm. Kết nối theo chuẩn LAN (LXI), USB và GPIB.

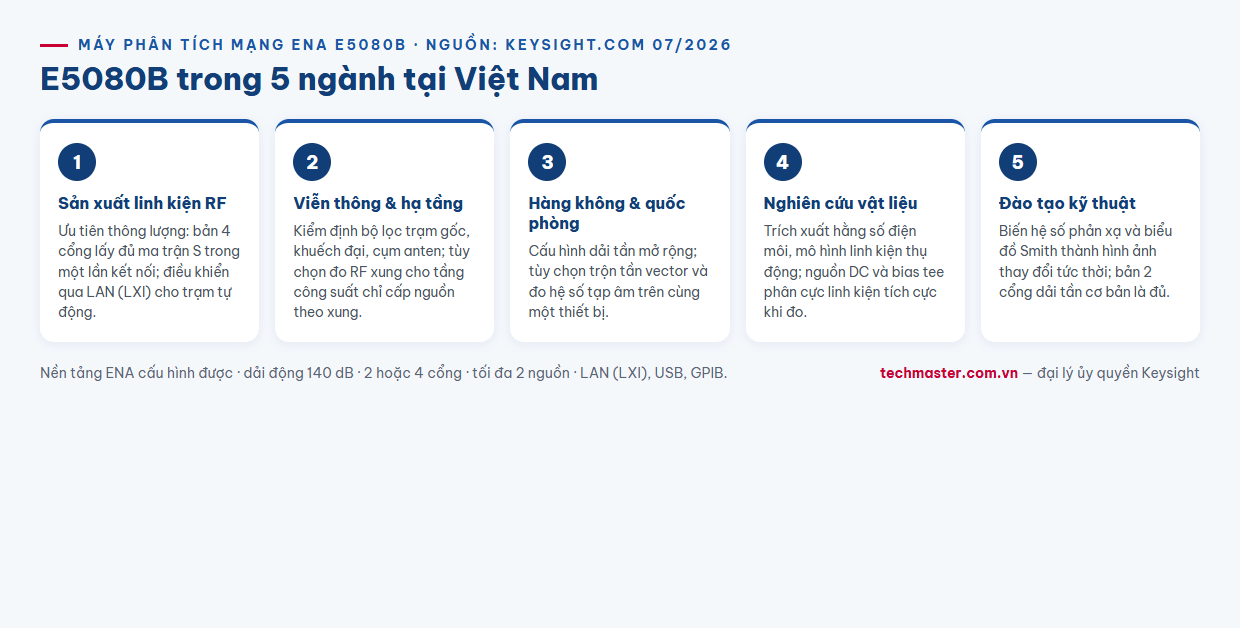

Ngành 1: sản xuất linh kiện và module RF
Đây là ngành sử dụng E5080B nhiều nhất tại Việt Nam, theo đà dịch chuyển chuỗi cung ứng điện tử. Bài toán ở đây không phải độ chính xác tuyệt đối mà là thông lượng: mỗi bộ lọc, mỗi bộ ghép định hướng, mỗi anten rời khỏi chuyền đều phải qua phép đo tham số S để chốt đạt/không đạt.
Cách cấu hình phù hợp: chọn bản 4 cổng nếu sản phẩm là mạng nhiều cửa hoặc linh kiện vi sai — kết nối một lần đo được đủ ma trận S thay vì đảo cáp hai lần, vừa nhanh vừa loại được sai số do tháo lắp. Ghép với điều khiển qua LAN theo chuẩn LXI để trạm kiểm tra tự nạp cấu hình, chạy chuỗi phép đo và ghi kết quả vào hệ thống quản lý chất lượng. Dải động 140 dB đảm bảo bạn vẫn phân giải được đáy dải chắn của bộ lọc mà không phải tăng thời gian trung bình hóa — yếu tố ảnh hưởng trực tiếp tới nhịp chuyền.
Ngành 2: viễn thông và hạ tầng mạng không dây
Với các đơn vị vận hành và bảo trì hạ tầng viễn thông, E5080B đóng vai trò thiết bị chuẩn tại phòng lab trung tâm — nơi kiểm định bộ lọc trạm gốc, bộ khuếch đại, bộ chia công suất và cụm anten trước khi đưa ra hiện trường, hoặc sau khi thu hồi để đánh giá suy giảm.
Dải tần tới 20 GHz ở cấu hình niêm yết phủ trọn các băng tần di động đang khai thác tại Việt Nam cùng phần lớn băng vi ba điểm-điểm. Tùy chọn đo RF xung có giá trị riêng ở đây: nhiều tầng khuếch đại công suất chỉ được phép cấp nguồn theo chế độ xung để không quá nhiệt, và đo được đặc tính trong đúng điều kiện làm việc là yêu cầu bắt buộc chứ không phải tiện nghi.
Ngành 3: hàng không, vũ trụ và quốc phòng
Nhóm ứng dụng này đặt trọng số cao nhất lên dải động và khả năng đo trong điều kiện phi tuyến. Các cụm ra-đa, hệ thống thông tin liên lạc và linh kiện vi sóng dải cao đòi hỏi cấu hình dải tần mở rộng — đây là lúc khả năng cấu hình lên tới 53 GHz của nền tảng ENA E5080B trở nên đáng giá.
Hai tùy chọn thường được chọn kèm: đo trộn tần vector để đặc trưng hóa bộ trộn và bộ chuyển đổi tần số cả về biên độ lẫn pha — điều mà phép đo vô hướng không làm được; và đo hệ số tạp âm ngay trên cùng thiết bị, giúp phòng lab không phải chuyển mẫu sang một máy khác với một bộ hiệu chuẩn khác.
Ngành 4: nghiên cứu vật liệu và thiết kế mạch cao tần
Ở các viện nghiên cứu và bộ phận thiết kế, máy phân tích mạng không dùng để phán đạt/không đạt mà để trích xuất tham số. Đo hằng số điện môi của vật liệu nền mạch in, đặc trưng hóa đường truyền, xây dựng mô hình linh kiện thụ động ở tần số cao — tất cả đều bắt đầu từ một phép đo tham số S chính xác rồi đi qua xử lý toán học.
Yêu cầu kỹ thuật ở đây khác hẳn ngành sản xuất: chất lượng hiệu chuẩn quan trọng hơn tốc độ. Hãy đầu tư đúng vào bộ chuẩn hiệu chuẩn phù hợp loại đầu nối, kiểm soát nhiệt độ phòng đo và giữ cáp cố định trong suốt phiên đo. Tùy chọn nguồn DC tích hợp và bias tee có ích khi cần phân cực linh kiện tích cực ngay trong lúc đo mà không phải dựng thêm mạch phân cực ngoài — vốn là nguồn sai số khó truy.
Ngành 5: đào tạo kỹ thuật bậc đại học
Các trường kỹ thuật đưa máy phân tích mạng vào chương trình kỹ thuật siêu cao tần và anten. Giá trị sư phạm nằm ở chỗ máy biến những khái niệm trừu tượng — hệ số phản xạ, phối hợp trở kháng, biểu đồ Smith — thành hình ảnh thay đổi tức thời khi sinh viên vặn một tụ điều chỉnh trên mạch phối hợp.
Với mục đích đào tạo, cấu hình 2 cổng ở dải tần thấp hơn thường đã đủ và tiết kiệm đáng kể. Điều đáng đầu tư hơn là quy trình: buộc sinh viên tự thực hiện hiệu chuẩn SOLT hoặc TRL trước mỗi bài, vì hiểu vì sao phải hiệu chuẩn mới là bài học thật sự của môn học này. Kết nối LAN cho phép giảng viên chiếu màn hình máy lên máy chiếu để cả lớp cùng theo dõi.
Chọn cấu hình E5080B theo ngành: tóm tắt
| Ngành | Ưu tiên cấu hình | Tùy chọn nên cân nhắc |
|---|---|---|
| Sản xuất RF | 4 cổng, điều khiển LAN | Tự động hóa qua LXI |
| Viễn thông | Dải tần rộng, 2–4 cổng | Đo RF xung |
| Hàng không & quốc phòng | Dải tần mở rộng, 4 cổng | Trộn tần vector, hệ số tạp âm |
| Nghiên cứu vật liệu | 2–4 cổng, ưu tiên hiệu chuẩn | Nguồn DC, bias tee |
| Đào tạo | 2 cổng, dải tần cơ bản | Bộ chuẩn hiệu chuẩn |
Nếu công việc của bạn nghiêng về phân tích phổ hơn là đo tham số S — tìm tín hiệu lạ, đo méo, khảo sát nhiễu nền — thì thiết bị đúng là máy phân tích tín hiệu chứ không phải máy phân tích mạng; tham khảo đánh giá máy phân tích tín hiệu Keysight N9010B EXA và N9010B theo ngành nghề. Nếu cần đo tại chân cột hay ngoài hiện trường, dòng cầm tay FieldFox là lựa chọn phù hợp hơn — xem FieldFox N9916A theo ngành nghề. Danh mục đầy đủ có tại trang thiết bị đo lường của Techmaster.
Câu hỏi thường gặp
Máy phân tích mạng Keysight E5080B có dải tần và bao nhiêu cổng?
E5080B là nền tảng ENA cấu hình được: dải tần bắt đầu từ 9 kHz hoặc 100 kHz tùy cấu hình và mở rộng tối đa tới 53 GHz trên toàn họ, với cấu hình Techmaster niêm yết là 9 kHz–20 GHz. Máy có 2 hoặc 4 cổng thử tích hợp, tối đa 2 nguồn phát, dải động 140 dB và kết nối LAN chuẩn LXI, USB, GPIB.
Khi nào cần bản 4 cổng thay vì 2 cổng?
Bản 4 cổng cần thiết khi đo linh kiện vi sai hoặc mạng nhiều cửa như bộ chia công suất, bộ ghép định hướng và cụm lọc nhiều đường. Bốn cổng cho phép lấy đủ ma trận tham số S chỉ với một lần kết nối, vừa rút ngắn thời gian đo trên chuyền vừa loại bỏ sai số phát sinh do tháo lắp cáp giữa các lần đo.
Mua Keysight E5080B chính hãng kèm hiệu chuẩn ở đâu?
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, tư vấn chọn dải tần, số cổng và các tùy chọn phần mềm phù hợp từng ngành, giao máy chính hãng kèm chứng chỉ CO/CQ và cung cấp dịch vụ hiệu chuẩn ISO/IEC 17025.
