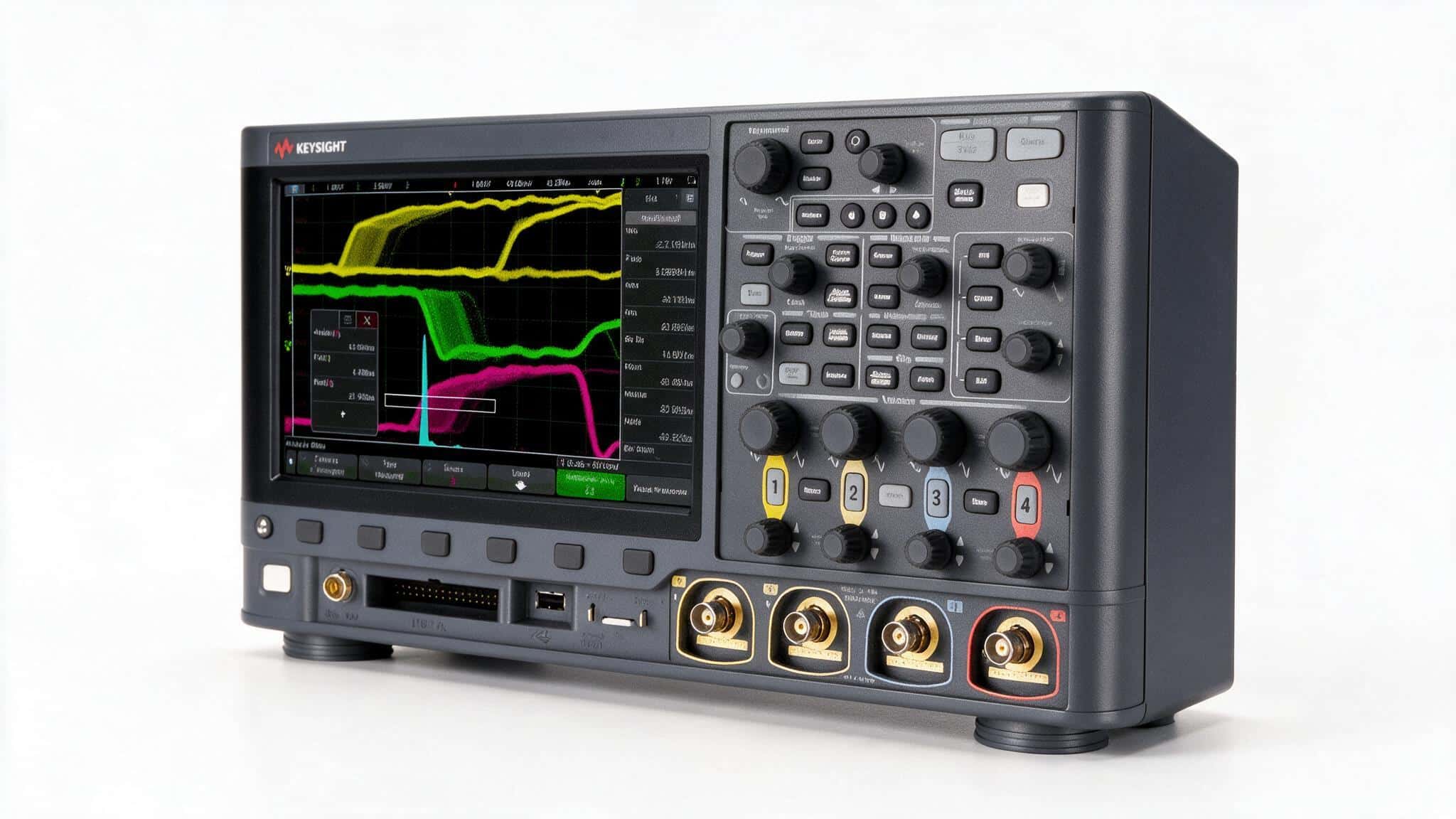

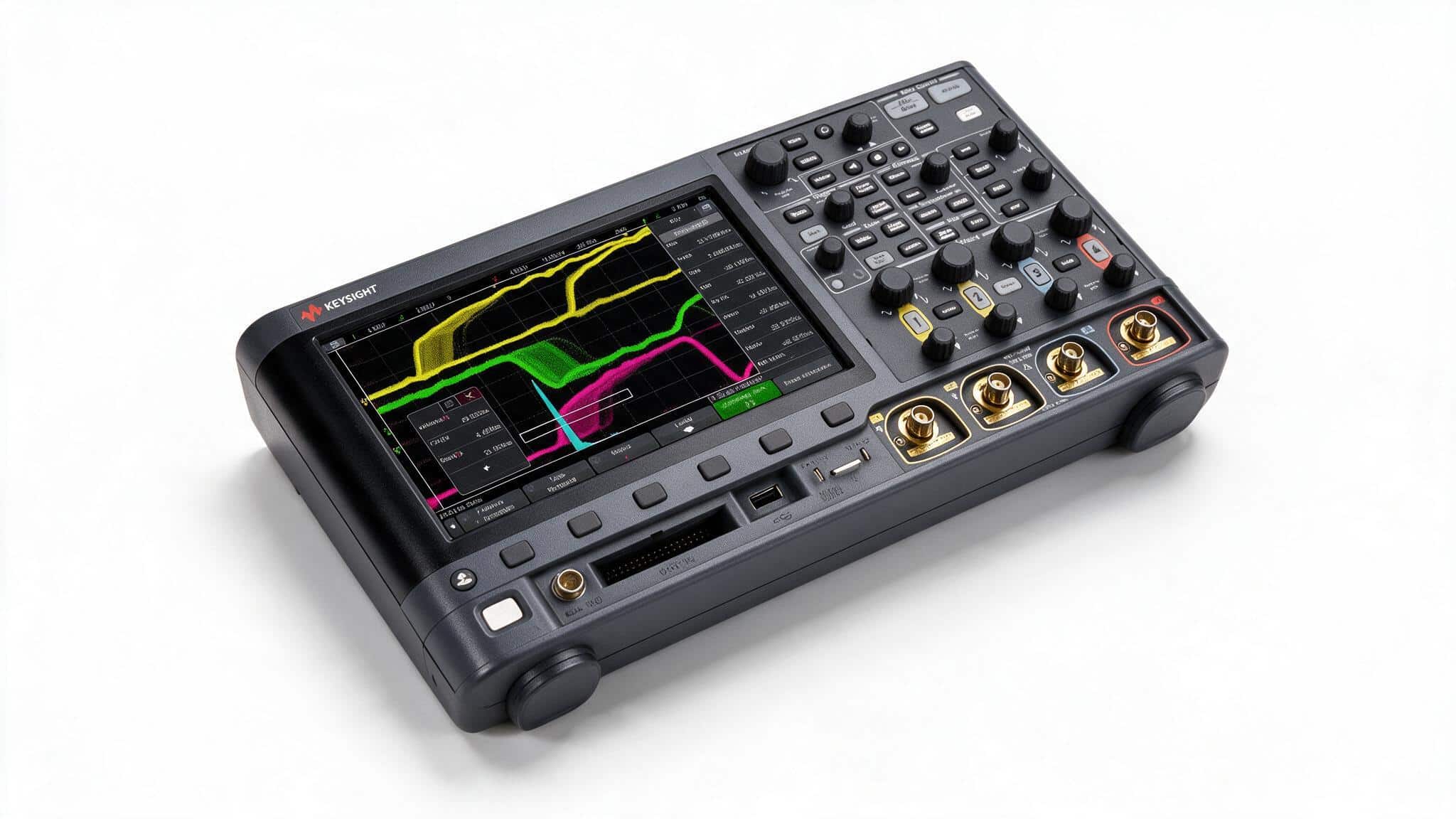

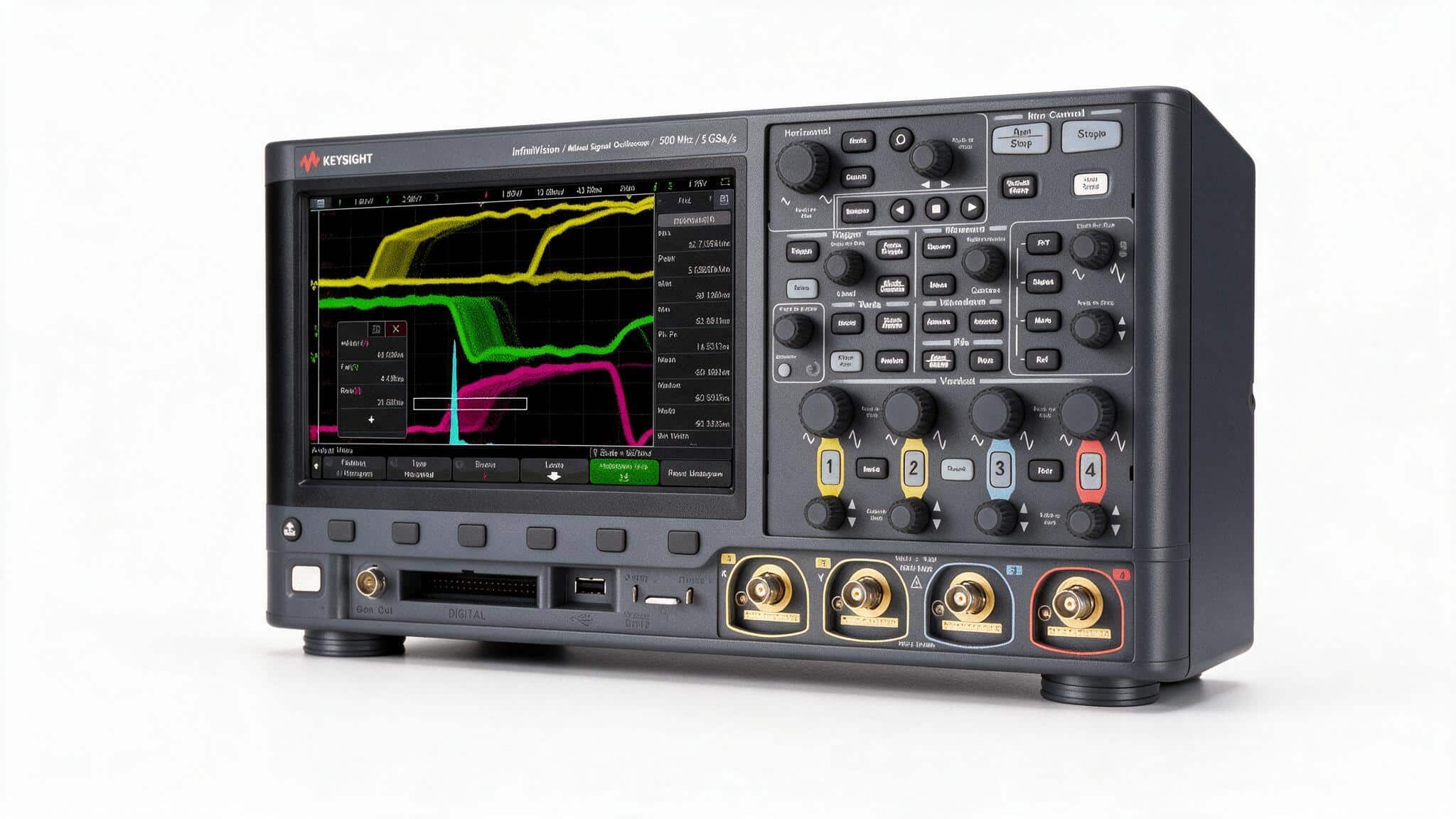

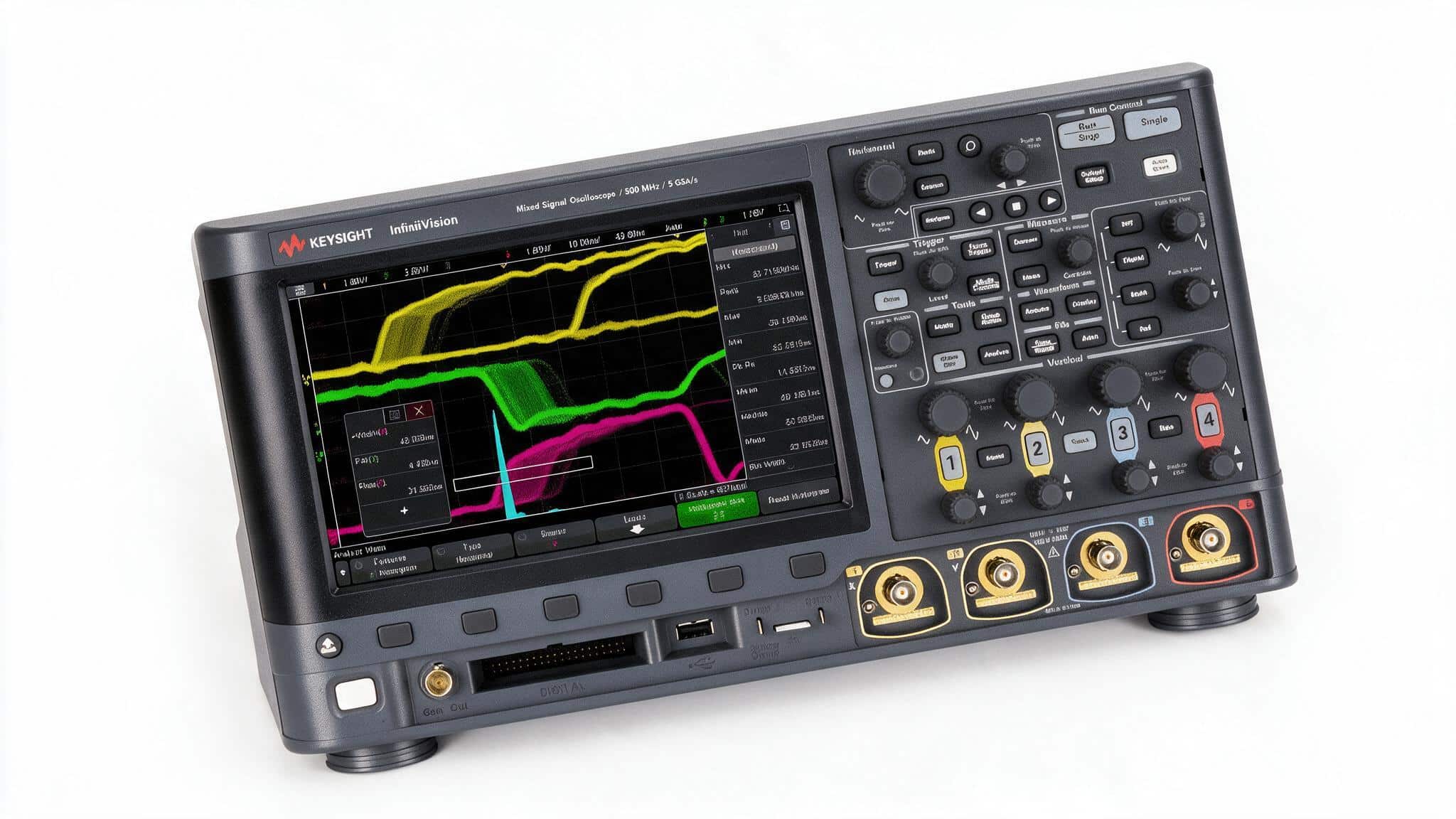

Máy hiện sóng Keysight MSOX3054G thuộc dòng InfiniiVision 3000G X-Series: băng thông 500 MHz, 4 kênh analog cộng 16 kênh số, tốc độ lấy mẫu tối đa 5 GSa/s, bộ nhớ 4 Mpts, tốc độ cập nhật 1.000.000 dạng sóng/giây và màn hình cảm ứng điện dung 8,5 inch. Điểm khiến máy đáng chú ý không nằm ở từng con số riêng lẻ, mà ở chỗ Keysight gộp sáu thiết bị vào một khung máy.

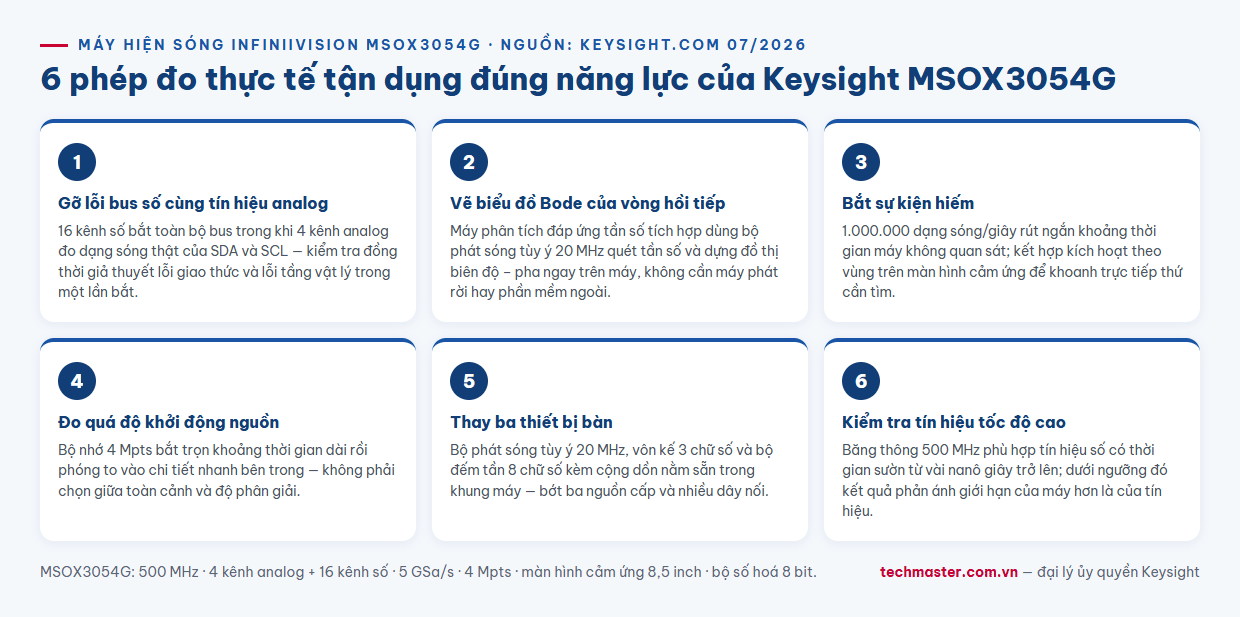

Bài viết đi qua sáu phép đo cụ thể trong phòng lab và trên chuyền sản xuất tại Việt Nam, mỗi phép đo gắn với một năng lực mà máy hiện sóng phổ thông không có. Toàn bộ thông số trích từ trang sản phẩm Keysight (07/2026).
1. Gỡ lỗi bus số I²C, SPI, UART cùng lúc với tín hiệu analog
Đây là lý do tồn tại của chữ “MSO” trong tên máy. 16 kênh số đi kèm 4 kênh analog cho phép nhìn đồng thời dạng sóng tương tự và trạng thái logic của cùng một sự kiện — điều mà máy hiện sóng chỉ có kênh analog không làm được.
Tình huống điển hình: một cảm biến I²C thỉnh thoảng trả về giá trị sai. Câu hỏi cần trả lời là lỗi nằm ở tầng giao thức (địa chỉ sai, thiếu ACK) hay ở tầng vật lý (sườn tín hiệu quá chậm, mức logic không đủ biên). Với 16 kênh số bắt toàn bộ bus và 4 kênh analog đo dạng sóng thật của SDA và SCL, cả hai giả thuyết được kiểm tra trong một lần bắt.
Máy tích hợp sẵn chức năng phân tích giao thức, nên khung dữ liệu được giải mã thành bảng đọc được thay vì bắt kỹ sư tự đếm bit trên màn hình.
2. Vẽ Bode plot bằng máy phân tích đáp ứng tần số tích hợp
Máy có sẵn chức năng phân tích đáp ứng tần số (Bode plot) và một bộ phát sóng tùy ý 20 MHz. Hai thứ này kết hợp lại thay thế được cả một bàn đo vòng lặp hồi tiếp.
Ứng dụng thường gặp nhất là đo biên độ dự trữ pha của mạch nguồn xung. Bộ phát nội bộ quét tần số bơm vào điểm tiêm nhiễu của vòng hồi tiếp, máy đo biên độ và pha ở từng tần số rồi dựng đồ thị. Không cần máy phát tín hiệu rời và cũng không cần phần mềm ngoài.
Giá trị thực tế: một bộ nguồn xung có biên độ dự trữ pha quá thấp vẫn chạy tốt trên bàn thử nhưng sẽ dao động khi tải thay đổi đột ngột hoặc khi tụ đầu ra thay đổi theo lô linh kiện. Đây là loại lỗi cực khó truy khi sản phẩm đã ra thị trường, và Bode plot là cách phát hiện sớm rẻ nhất.
3. Bắt sự kiện hiếm nhờ 1.000.000 dạng sóng/giây
Tốc độ cập nhật 1.000.000 dạng sóng/giây quyết định xác suất nhìn thấy một sự cố xảy ra vài phút một lần. Máy hiện sóng có tốc độ cập nhật thấp dành phần lớn thời gian để xử lý và vẽ lại màn hình — khoảng thời gian đó nó mù hoàn toàn.
Phép so sánh dễ hình dung: nếu một máy chỉ cập nhật vài nghìn dạng sóng mỗi giây, nó bỏ sót phần lớn khoảng thời gian tín hiệu đang chạy. Sự kiện chỉ xuất hiện một lần trong hàng triệu chu kỳ gần như chắc chắn lọt lưới. Với tốc độ 1.000.000 dạng sóng/giây, cùng sự kiện đó xuất hiện trên màn hình sau vài giây quan sát.
Kết hợp với chức năng kích hoạt theo vùng trên màn hình cảm ứng: kỹ sư khoanh trực tiếp một vùng trên màn hình và yêu cầu máy chỉ bắt những dạng sóng đi qua (hoặc không đi qua) vùng đó. Cách này nhanh hơn nhiều so với việc cấu hình điều kiện kích hoạt bằng menu, đặc biệt khi chưa biết chính xác cần tìm gì.
4. Đo quá độ và gợn nguồn với bộ nhớ 4 Mpts
Bộ nhớ sâu 4 Mpts giải quyết bài toán mâu thuẫn cố hữu: muốn quan sát một khoảng thời gian dài nhưng vẫn giữ độ phân giải thời gian đủ mịn để nhìn chi tiết nhanh.
Ví dụ cụ thể: khảo sát quá trình khởi động của một bộ nguồn mất khoảng 50 ms, nhưng bên trong đó có các xung đóng cắt cỡ vài chục nanô giây cần nhìn rõ. Với bộ nhớ nông, phải chọn một trong hai — hoặc thấy toàn cảnh 50 ms mà xung bị làm mịn mất, hoặc thấy xung nhưng chỉ trong một cửa sổ hẹp. Bộ nhớ 4 Mpts cho phép bắt cả 50 ms rồi phóng to vào bất kỳ điểm nào mà dữ liệu vẫn còn.
Lưu ý về giới hạn: bộ chuyển đổi của máy là 8 bit. Khi đo gợn cỡ vài chục milivôn nằm trên nền một chiều lớn, nên dùng chế độ ghép xoay chiều để loại thành phần một chiều rồi mới tăng độ nhạy, thay vì kỳ vọng phân giải trực tiếp trên thang lớn.
5. Thay ba thiết bị bàn bằng các dụng cụ tích hợp
Ngoài máy hiện sóng và phân tích logic, khung máy còn chứa bộ phát sóng tùy ý 20 MHz, vôn kế 3 chữ số và bộ đếm tần số 8 chữ số kèm chức năng cộng dồn.
Với một bàn thử nghiệm điển hình, ba dụng cụ này thường là ba thiết bị rời chiếm chỗ và cần ba lần cấp nguồn. Gộp lại có ba lợi ích đo được: diện tích mặt bàn, số dây nối, và thời gian thiết lập một phép đo mới.
Cần nói rõ ranh giới: vôn kế 3 chữ số tích hợp là công cụ kiểm tra nhanh, không thay thế được đồng hồ vạn năng để bàn 6½ chữ số khi cần độ chính xác. Tương tự, bộ phát 20 MHz đủ cho tín hiệu kích thích thông thường nhưng không thay thế máy phát sóng chuyên dụng khi cần độ méo thấp hay dải tần cao hơn.
6. Kiểm tra biên độ tín hiệu tốc độ cao ở giới hạn 500 MHz
Băng thông 500 MHz và tốc độ lấy mẫu tối đa 5 GSa/s đặt ra giới hạn thực tế cho những gì máy đo được trung thực.
Nguyên tắc thực hành: để đo tương đối chính xác thời gian sườn của một xung số, băng thông máy nên gấp khoảng ba tới năm lần thành phần tần số đáng kể của tín hiệu. Với băng thông 500 MHz, máy phù hợp cho tín hiệu số có thời gian sườn từ khoảng vài nanô giây trở lên — bao trùm phần lớn bus nhúng, giao tiếp ngoại vi tốc độ trung bình và mạch nguồn.
Điều cần tránh: dùng máy 500 MHz để kết luận về chất lượng sườn của tín hiệu có thời gian lên dưới một nanô giây. Kết quả đọc được khi đó phản ánh giới hạn của máy nhiều hơn phản ánh tín hiệu thật.
Khi nào cần bản MSO 16 kênh số
| Hạng mục | Thông số MSOX3054G |
|---|---|
| Băng thông | 500 MHz |
| Kênh | 4 analog + 16 số |
| Tốc độ lấy mẫu tối đa | 5 GSa/s |
| Bộ nhớ | 4 Mpts |
| Tốc độ cập nhật | 1.000.000 dạng sóng/giây |
| Màn hình | Cảm ứng điện dung 8,5 inch |
| Độ phân giải bộ chuyển đổi | 8 bit |
| Dụng cụ tích hợp | Phân tích giao thức, đáp ứng tần số (Bode), phát sóng tùy ý 20 MHz, vôn kế 3 chữ số, đếm tần 8 chữ số |

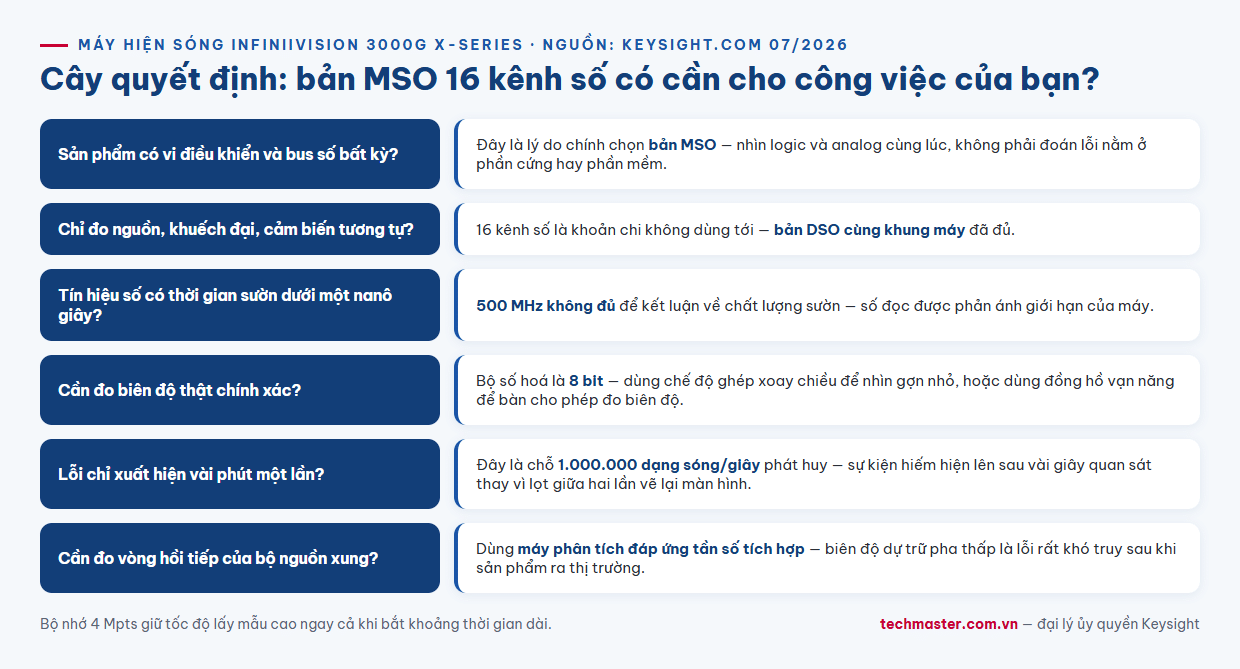

Nguyên tắc chọn khá gọn. Nếu công việc chỉ chạm tới tín hiệu tương tự — nguồn, khuếch đại, cảm biến analog — thì 16 kênh số là khoản chi không dùng tới, và bản DSO cùng khung máy đã đủ. Ngược lại, nếu sản phẩm có vi điều khiển và bất kỳ bus số nào, bản MSO tiết kiệm hàng giờ mỗi lần gỡ lỗi vì không phải đoán xem vấn đề nằm ở phần cứng hay phần mềm.
Kết luận
Sáu phép đo trên chia thành hai nhóm rõ rệt. Nhóm thứ nhất — gỡ lỗi bus số, vẽ Bode plot, thay thế ba thiết bị bàn — tận dụng các dụng cụ tích hợp và là lý do chính để chọn dòng này thay vì một máy hiện sóng bốn kênh thông thường. Nhóm thứ hai — bắt sự kiện hiếm, đo quá độ, kiểm tra tín hiệu tốc độ cao — phụ thuộc vào tốc độ cập nhật, bộ nhớ và băng thông.
Câu hỏi cần trả lời trước khi quyết định không phải là “500 MHz có đủ không” mà là “sản phẩm của tôi có bus số cần nhìn đồng thời với tín hiệu analog không”. Nếu có, MSOX3054G là cấu hình đúng. Nếu không, ngân sách chênh lệch nên dồn vào băng thông hoặc vào đầu đo tốt hơn.
