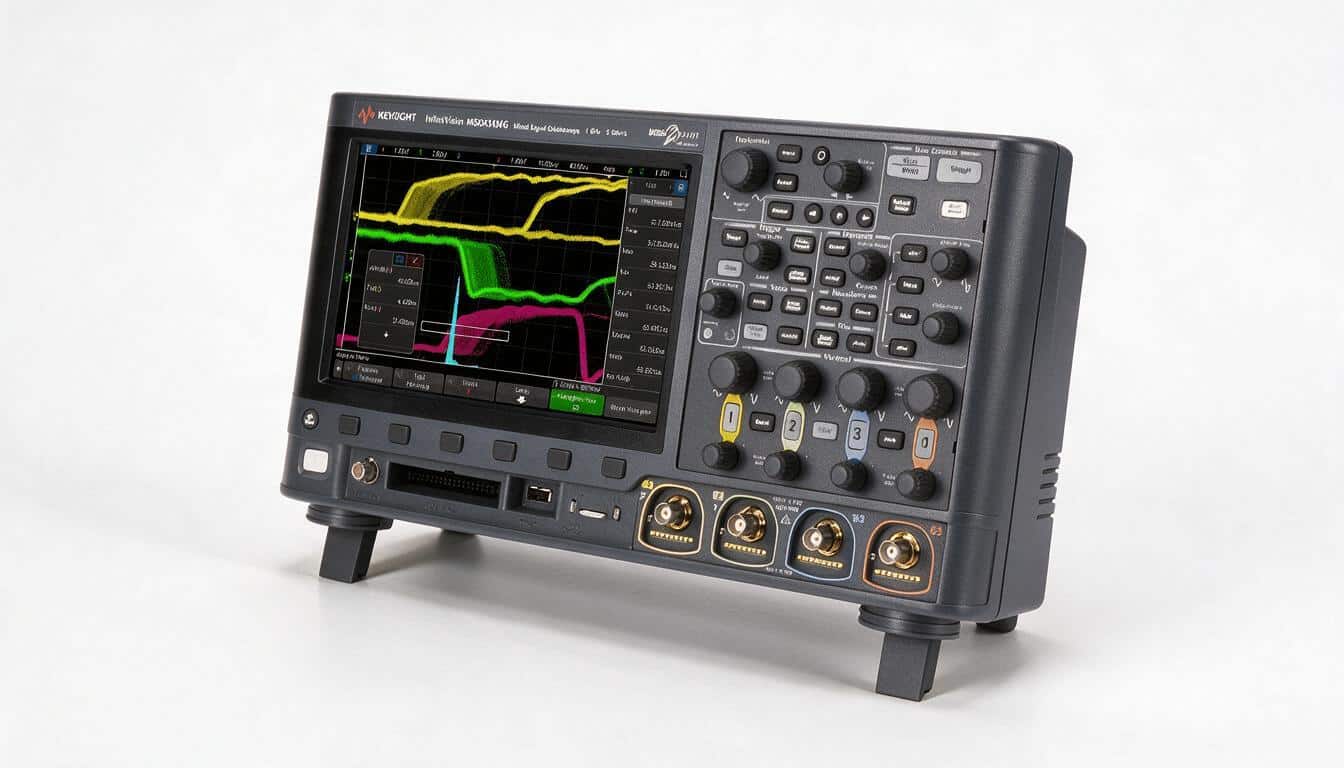

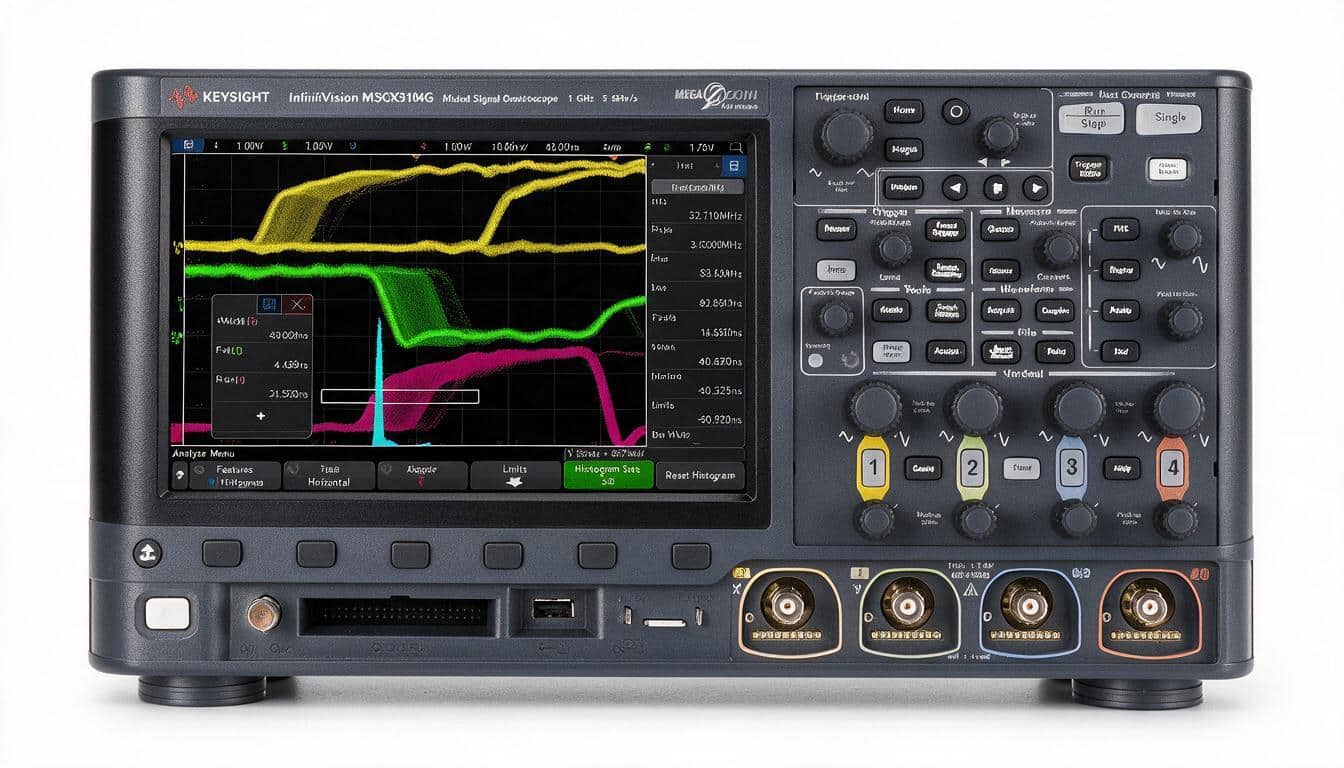

Máy hiện sóng Keysight DSOX3054G là cấu hình 500 MHz, 4 kênh nằm ở phân khúc cao của dòng InfiniiVision 3000G X-Series — họ dao động ký để bàn trải băng thông từ 100 MHz đến 1 GHz. Khi lên tới mức 500 MHz, câu hỏi không còn là “máy có đủ nhanh không” mà là “mình có cần cả 4 kênh, có cần kênh số, và 500 MHz có thật sự cần thiết so với bản 350 MHz rẻ hơn”. Bài viết so sánh trực tiếp DSOX3054G với các cấu hình cùng dòng theo DSOX3054G thông số Keysight công bố (07/2026), kèm cây quyết định để bạn không trả tiền cho băng thông thừa hoặc thiếu kênh khi cần.
DSOX3054G đứng ở đâu trong dòng 3000G X-Series?
Keysight bố trí dòng InfiniiVision 3000G X-Series theo hai biến số: băng thông (100, 200, 350, 500 MHz và 1 GHz) và số kênh analog (2 hoặc 4). Mỗi cấu hình đều có bản DSO (chỉ kênh analog) hoặc bản MSO (thêm 16 kênh số logic để soi bus). DSOX3054G là bản 500 MHz, 4 kênh — mức băng thông cao thứ hai của dòng, chỉ dưới bản 1 GHz. Điểm mấu chốt cần nhớ: phần lớn thông số cốt lõi — độ sâu bộ nhớ, tốc độ cập nhật dạng sóng, màn hình cảm ứng — giữ nguyên trên toàn dòng, nên khác biệt thật sự giữa các model chỉ nằm ở băng thông và số kênh.

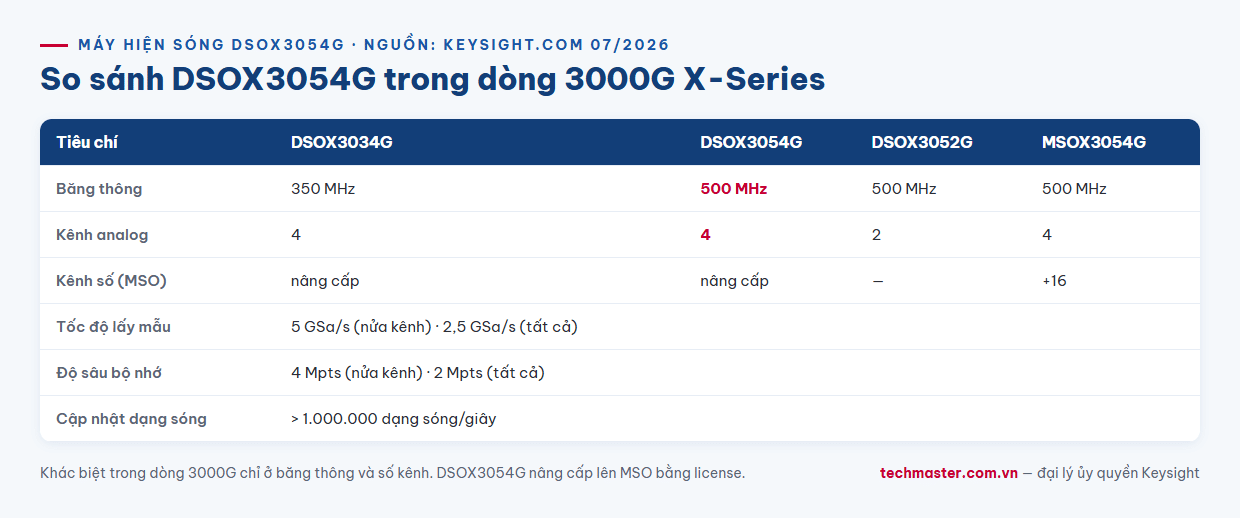

Bảng so sánh các cấu hình cùng dòng 3000G
| Tiêu chí | DSOX3034G | DSOX3054G | DSOX3052G | MSOX3054G |
|---|---|---|---|---|
| Băng thông | 350 MHz | 500 MHz | 500 MHz | 500 MHz |
| Kênh analog | 4 | 4 | 2 | 4 |
| Kênh số (MSO) | Không (nâng cấp được) | Không (nâng cấp được) | Không | +16 kênh |
| Tốc độ lấy mẫu | 5 GSa/s (nửa kênh) · 2,5 GSa/s (tất cả kênh) | |||
| Độ sâu bộ nhớ | 4 Mpts (nửa kênh) · 2 Mpts (tất cả kênh) | |||
| Cập nhật dạng sóng | > 1.000.000 dạng sóng/giây | |||
Thông số dùng chung toàn dòng 3000G: màn hình cảm ứng điện dung 8,5 inch WVGA với kích hoạt Zone touch, bộ tạo hàm WaveGen 20 MHz tích hợp (chữ “G”), độ phân giải dọc 8 bit (12 bit khi trung bình), cùng cổng LAN, USB và tùy chọn GPIB.
Đọc bảng số thế nào cho đúng?
500 MHz đủ cho tín hiệu nào?
Quy tắc thực dụng: băng thông máy nên bằng khoảng 5 lần tần số cơ bản của tín hiệu số cần đo để giữ được hài bậc 3–5, tái tạo cạnh sườn trung thực. Với 500 MHz, DSOX3054G phủ tốt tín hiệu clock tới ~100 MHz, tương ứng các bus nhanh, mạch nguồn chuyển mạch tần số cao và nhiều giao tiếp nối tiếp tốc độ trung. Nếu tín hiệu của bạn dừng ở mức clock ~70 MHz trở xuống, bản 350 MHz (DSOX3034G) đã đủ và tiết kiệm hơn. Điểm cần lưu ý: thời gian tăng phần cứng của DSOX3054G đạt ≤ 700 ps, cho phép nhìn được cạnh sườn nhanh mà bản băng thông thấp làm tròn.
2 kênh hay 4 kênh?
Khác biệt giữa DSOX3054G và DSOX3052G chỉ là số kênh analog: 4 so với 2, ở cùng 500 MHz. Chọn 4 kênh khi bạn cần quan sát đồng thời nhiều rail nguồn, so pha giữa clock và data, hoặc gỡ lỗi mạch có nhiều đường tín hiệu liên quan. Nếu công việc chủ yếu đo một–hai kênh (kiểm tra jitter một clock, đo một đường tín hiệu), bản 2 kênh DSOX3052G tiết kiệm mà vẫn giữ nguyên băng thông 500 MHz và mọi thông số nền.
Khi nào cần bản MSO?
MSOX3054G bổ sung 16 kênh số logic, biến máy thành công cụ phân tích tín hiệu hỗn hợp: bạn xem cùng lúc dạng sóng analog và trạng thái logic của bus song song, giải mã I²C/SPI/UART bám theo tín hiệu số. Với kỹ sư nhúng làm việc với vi điều khiển và bus số, đây là tính năng đáng giá. Điểm hay của dòng 3000G: bạn có thể mua Keysight DSOX3054G bản DSO rồi nâng cấp lên MSO bằng license sau, không cần đổi máy — nên nếu ngân sách hạn chế, khởi đầu bằng bản DSO là hợp lý.
Cây quyết định nhanh
- Tín hiệu clock ≤ 70 MHz, cần 4 kênh: DSOX3034G (350 MHz) đủ dùng, tiết kiệm.
- Tín hiệu tới ~100 MHz, cần 4 kênh: DSOX3054G — điểm cân bằng băng thông/kênh.
- Cần 500 MHz nhưng chỉ đo 1–2 kênh: DSOX3052G (2 kênh) tiết kiệm hơn.
- Gỡ lỗi bus số, vi điều khiển: MSOX3054G (thêm 16 kênh số) — hoặc mua DSOX3054G rồi nâng license MSO.
Nếu bạn còn phân vân giữa mức băng thông thấp hơn, tham khảo thêm bài so sánh Keysight DSOX3024G trong dòng 3000G X-Series để thấy phân khúc 200 MHz phù hợp với ai.
Kết luận
DSOX3054G là lựa chọn hợp lý khi bạn cần băng thông 500 MHz cùng 4 kênh và muốn giữ đường nâng cấp lên MSO. Toàn bộ khác biệt trong dòng 3000G nằm ở băng thông và số kênh, còn bộ nhớ, tốc độ khung hình và màn hình cảm ứng thì như nhau — nên hãy chọn đúng theo tín hiệu và số đường cần đo. Xem cấu hình, tùy chọn nâng cấp và báo giá tại trang sản phẩm, hoặc duyệt danh mục thiết bị đo lường Keysight tại Techmaster để so sánh thêm.
Câu hỏi thường gặp
Máy hiện sóng Keysight DSOX3054G có băng thông và bao nhiêu kênh?

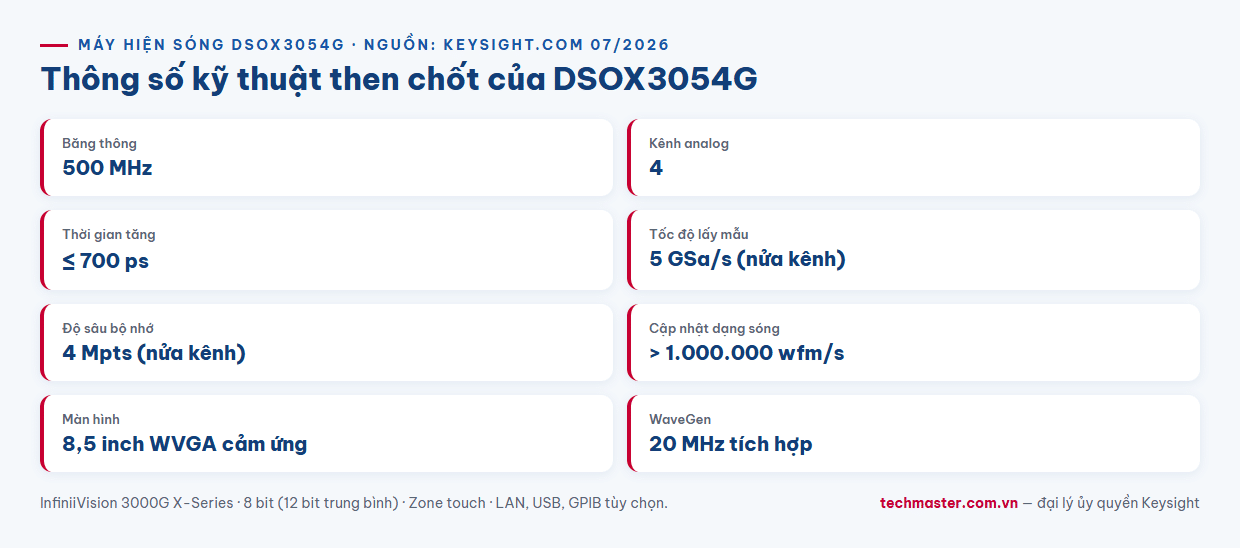

DSOX3054G có băng thông 500 MHz với 4 kênh analog, tốc độ lấy mẫu 5 GSa/s (nửa kênh), bộ nhớ 4 Mpts và tốc độ cập nhật hơn 1.000.000 dạng sóng/giây. Máy dùng màn hình cảm ứng 8,5 inch và tích hợp bộ tạo hàm WaveGen 20 MHz.
DSOX3054G khác DSOX3052G và MSOX3054G ở điểm nào?
DSOX3052G cùng 500 MHz nhưng chỉ 2 kênh; MSOX3054G thêm 16 kênh số logic để phân tích bus. DSOX3054G là bản 4 kênh analog thuần, có thể nâng cấp lên MSO bằng license mà không cần đổi máy.
Mua Keysight DSOX3054G chính hãng kèm hiệu chuẩn ở đâu?
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, tư vấn chọn băng thông và tùy chọn nâng cấp, giao máy chính hãng kèm chứng chỉ và cung cấp dịch vụ hiệu chuẩn ISO/IEC 17025.
