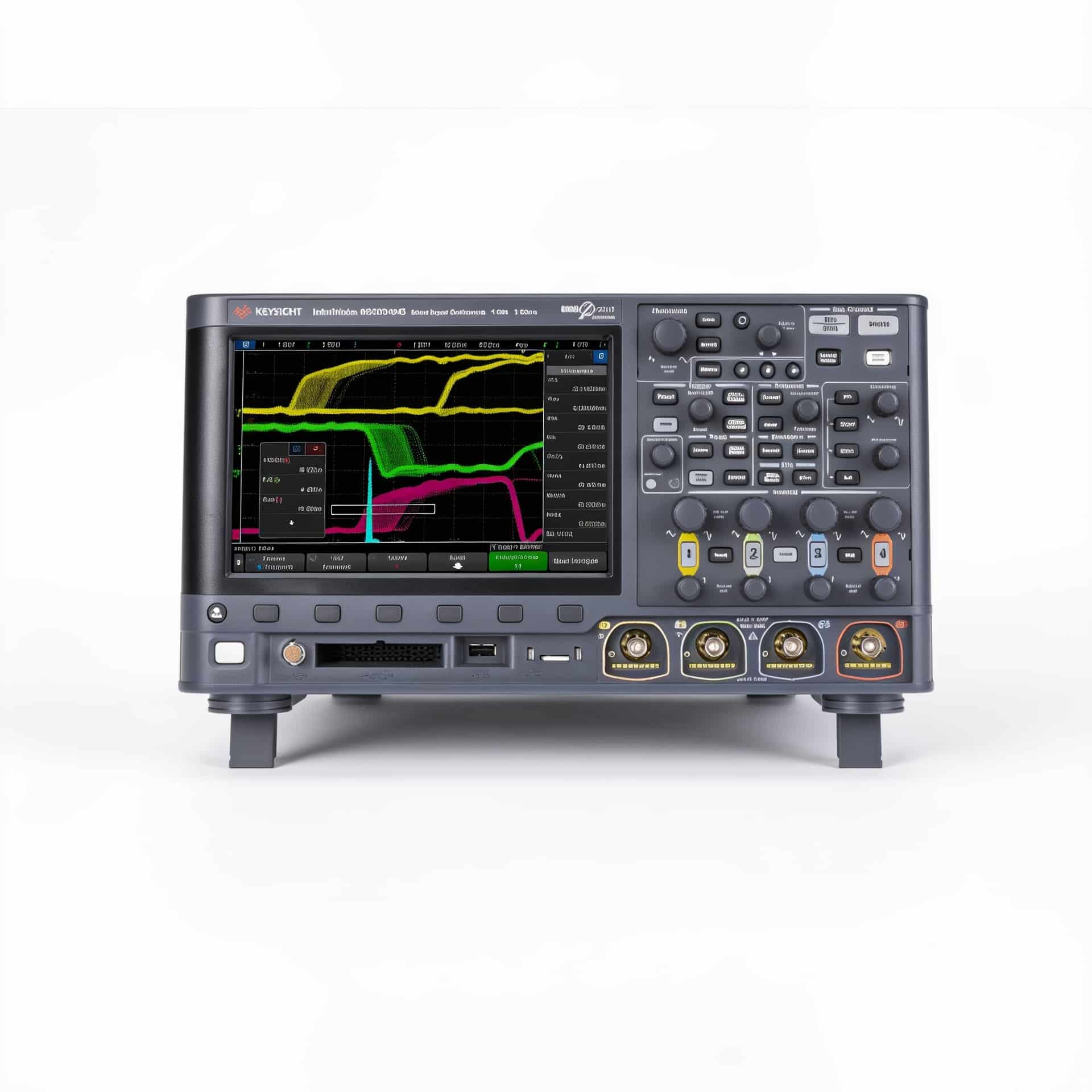

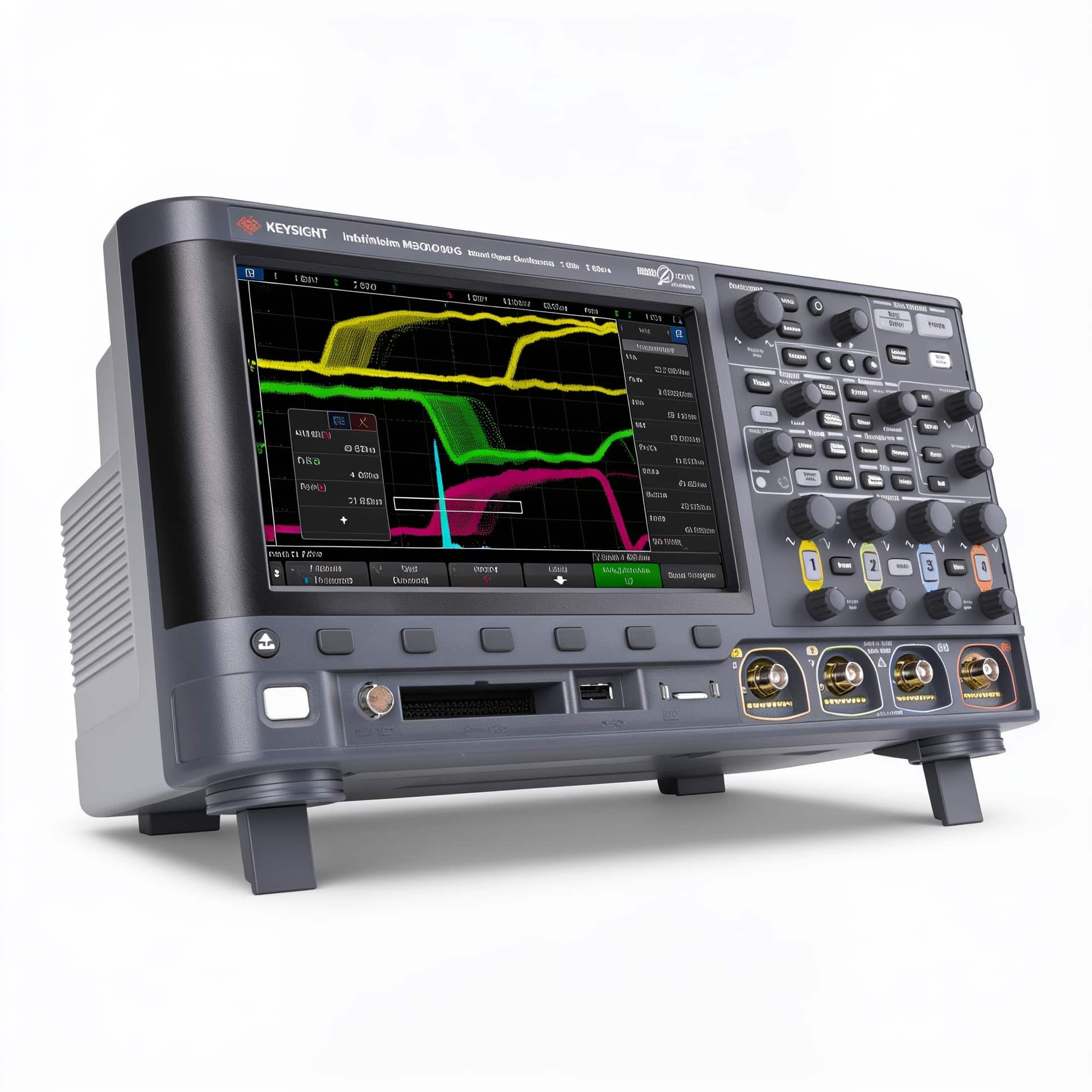

Máy hiện sóng Keysight DSOX3024G là cấu hình 200 MHz, 4 kênh của dòng InfiniiVision 3000G X-Series — họ dao động ký để bàn có tới 20 model trải từ 100 MHz đến 1 GHz. Chọn đúng model trong dòng 3000G X-Series quyết định bạn có đủ băng thông cho tín hiệu cần đo và có sẵn kênh số khi cần phân tích bus. Bài viết so sánh trực tiếp DSOX3024G với các cấu hình cùng dòng theo thông số công bố chính thức của Keysight (07/2026), kèm cây quyết định chọn cấu hình.
DSOX3024G đứng ở đâu trong dòng 3000G X-Series?
Dòng InfiniiVision 3000G X-Series được Keysight bố trí theo hai biến số chính: băng thông (100 MHz, 200 MHz, 350 MHz, 500 MHz và 1 GHz) và số kênh analog (2 hoặc 4). Mỗi cấu hình có bản DSO (chỉ kênh analog) hoặc bản MSO (thêm 16 kênh số logic để phân tích bus). DSOX3024G là bản 200 MHz, 4 kênh — thuộc phân khúc giữa của dòng. Điểm mấu chốt: nhiều thông số cốt lõi như độ sâu bộ nhớ, tốc độ cập nhật dạng sóng và màn hình cảm ứng được giữ nguyên trên toàn dòng, nên khác biệt thực sự giữa các model nằm ở băng thông và số kênh, chứ không phải bộ nhớ hay tốc độ khung hình.

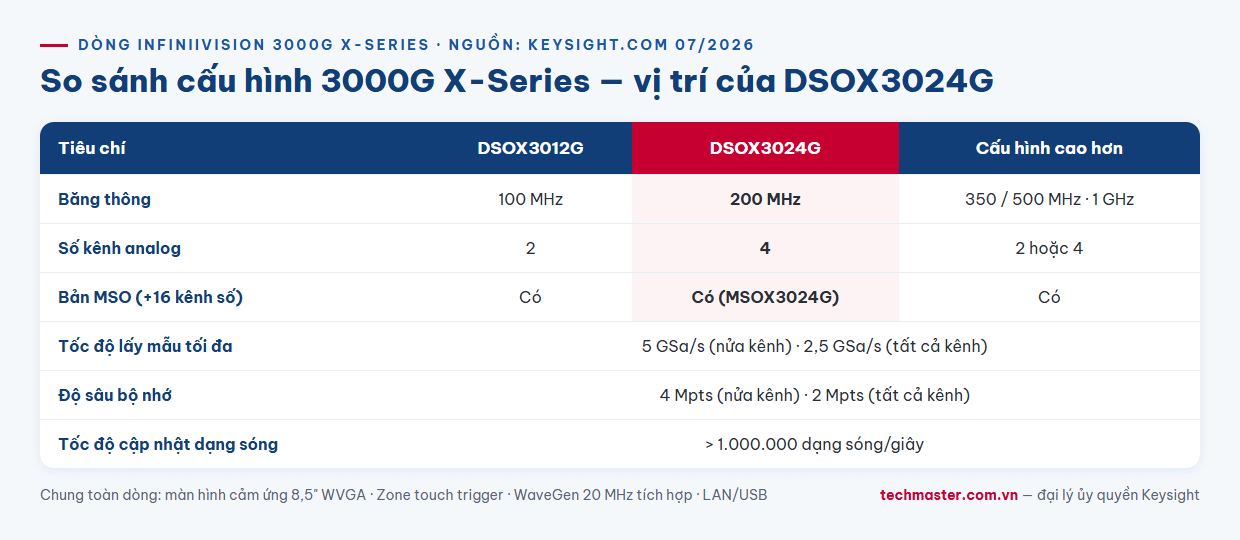

Bảng so sánh dòng 3000G X-Series
| Tiêu chí | DSOX3012G | DSOX3024G | Cấu hình cao hơn |
|---|---|---|---|
| Băng thông | 100 MHz | 200 MHz | 350 / 500 MHz · 1 GHz |
| Số kênh analog | 2 | 4 | 2 hoặc 4 |
| Bản MSO (+16 kênh số) | Có | Có (MSOX3024G) | Có |
| Tốc độ lấy mẫu tối đa | 5 GSa/s (nửa kênh) · 2,5 GSa/s (tất cả kênh) | ||
| Độ sâu bộ nhớ | 4 Mpts (nửa kênh) · 2 Mpts (tất cả kênh) | ||
| Tốc độ cập nhật dạng sóng | > 1.000.000 dạng sóng/giây | ||
Thông số dùng chung toàn dòng 3000G: màn hình cảm ứng điện dung 8,5 inch WVGA, kích hoạt Zone touch độc quyền, bộ tạo hàm WaveGen 20 MHz tích hợp sẵn (chữ “G”), độ phân giải dọc 8 bit (12 bit khi trung bình), thời gian tăng ≤ 1,75 ns ở bản 200 MHz, cùng cổng LAN, USB và tùy chọn GPIB. Đây là lý do khi lên đời trong dòng 3000G, bạn mua thêm băng thông và kênh — không phải mua thêm bộ nhớ.
Đọc bảng số thế nào cho đúng?
Băng thông 200 MHz đủ cho tín hiệu nào?
Quy tắc thực dụng: băng thông dao động ký nên gấp khoảng 5 lần tần số cơ bản của tín hiệu để giữ đủ các hài bậc cao dựng nên sườn xung. Với 200 MHz, máy hiện sóng Keysight DSOX3024G đo tốt tín hiệu số và xung sườn tới khoảng 30–40 MHz — bao trùm bus SPI cao tốc, MCU 32-bit, giao tiếp USB full-speed, nhiều rail nguồn switching và mạch analog RF tần thấp. Nếu bạn làm việc với xung nhanh hơn (DDR tốc độ thấp, bus 100 MHz+, cạnh sườn dưới 2 ns), hãy chọn bản 350 MHz hoặc 500 MHz ngay từ đầu thay vì nâng cấp sớm.
2 kênh hay 4 kênh?
Hai kênh (như DSOX3012G) đủ để so pha tín hiệu vào–ra hoặc quan sát clock cùng data. Bốn kênh của DSOX3024G cần thiết khi bạn phải nhìn đồng thời nhiều đường: clock cộng ba đường bus, hoặc nhiều rail nguồn cùng lúc trong kiểm tra power sequencing. Với bản MSO, thêm 16 kênh số cho phép giải mã bus song song và tương quan tín hiệu analog–số trên cùng màn hình — rất hữu ích khi gỡ lỗi hệ nhúng.
Zone touch trigger và màn hình cảm ứng — vì sao đáng giá?
Toàn dòng 3000G dùng màn hình cảm ứng điện dung 8,5 inch với tính năng Zone touch trigger: bạn khoanh một vùng trên màn hình bằng ngón tay và máy tự lập điều kiện trigger để bắt (hoặc loại) mọi dạng sóng đi qua vùng đó. Với sự cố khó lặp lại — glitch, runt, xung lỗi ngẫu nhiên — cách này nhanh hơn nhiều so với dò tay các mức trigger. Kết hợp tốc độ cập nhật > 1.000.000 dạng sóng/giây, cơ hội bắt được sự cố hiếm là như nhau trên mọi cấu hình 3000G, kể cả model băng thông thấp.
Khả năng nâng cấp — mua nhỏ, mở rộng dần
Điểm mạnh của dòng 3000G X-Series là nâng cấp toàn diện tại chỗ bằng license phần mềm, không cần đổi máy: thêm băng thông, biến DSO thành MSO (16 kênh số), mở khóa các bộ giải mã serial cho I²C, SPI, UART/RS232, CAN/LIN, USB, cùng phân tích công suất, phát hiện lỗi và tạo mặt nạ kiểm tra. Với phòng thí nghiệm ngân sách chặt, DSOX3024G là điểm vào 4 kênh hợp lý: mua cấu hình gọn rồi mở khóa tính năng khi nhu cầu phát sinh — thay vì trả trước cho những gì chưa dùng đến.

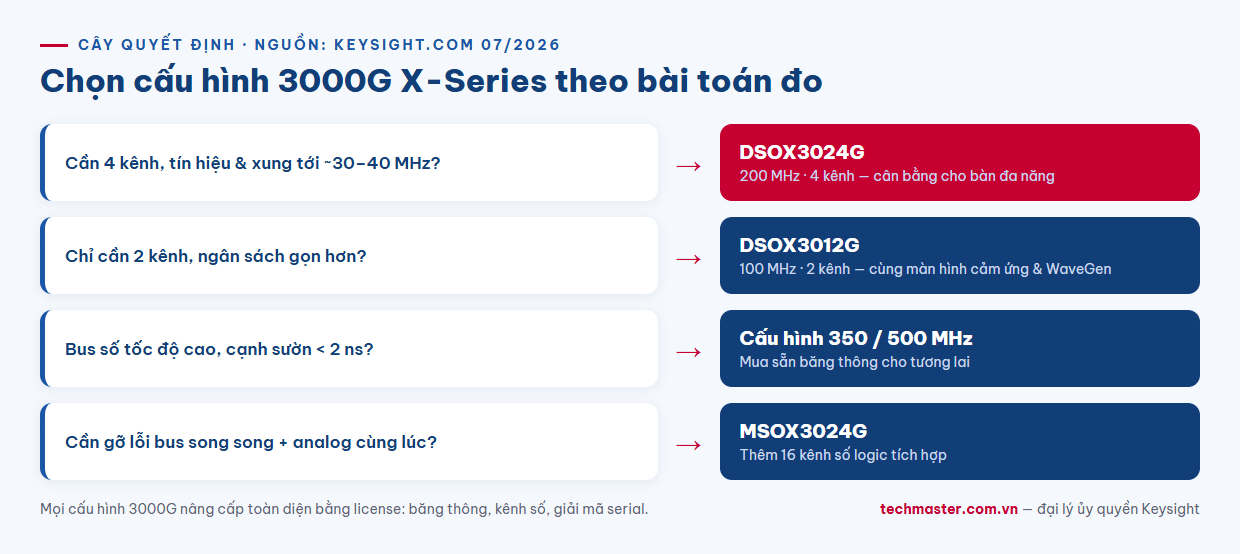

Khuyến nghị chọn theo bài toán
- Bàn thí nghiệm đa năng, nhiều đường tín hiệu, tầm trung: DSOX3024G (200 MHz, 4 kênh) — đủ cho SPI cao tốc, MCU 32-bit, power sequencing và analog RF tần thấp.
- Chỉ cần 2 kênh, ngân sách gọn hơn: DSOX3012G (100 MHz, 2 kênh) cùng dòng, cùng màn hình cảm ứng và WaveGen.
- Bus số tốc độ cao, cạnh sườn nhanh: cấu hình 350/500 MHz — mua sẵn băng thông cho tương lai.
- Cần gỡ lỗi bus song song + analog cùng lúc: bản MSOX3024G với 16 kênh số tích hợp.
Cần một máy nhỏ gọn hơn cho lớp học hoặc phòng lab cá nhân? Tham khảo bài so sánh dòng 2000X-Series Keysight, hoặc xem toàn bộ danh mục thiết bị đo lường Keysight tại Techmaster để so sánh thêm cấu hình.
Câu hỏi thường gặp
DSOX3024G khác DSOX3012G ở điểm gì?
DSOX3024G là bản 200 MHz, 4 kênh, còn DSOX3012G là bản 100 MHz, 2 kênh. Cả hai đều thuộc dòng 3000G X-Series, dùng chung màn hình cảm ứng 8,5 inch, bộ nhớ 4 Mpts, tốc độ cập nhật trên 1.000.000 dạng sóng/giây và WaveGen 20 MHz tích hợp.
DSOX3024G có nâng lên MSO (thêm kênh số) được không?
Có. Dòng 3000G X-Series cho phép nâng cấp toàn diện bằng license, gồm biến DSO thành MSO với 16 kênh số logic, thêm băng thông và mở khóa các bộ giải mã serial. Bạn có thể mua DSOX3024G trước rồi mở khóa kênh số khi cần phân tích bus.
