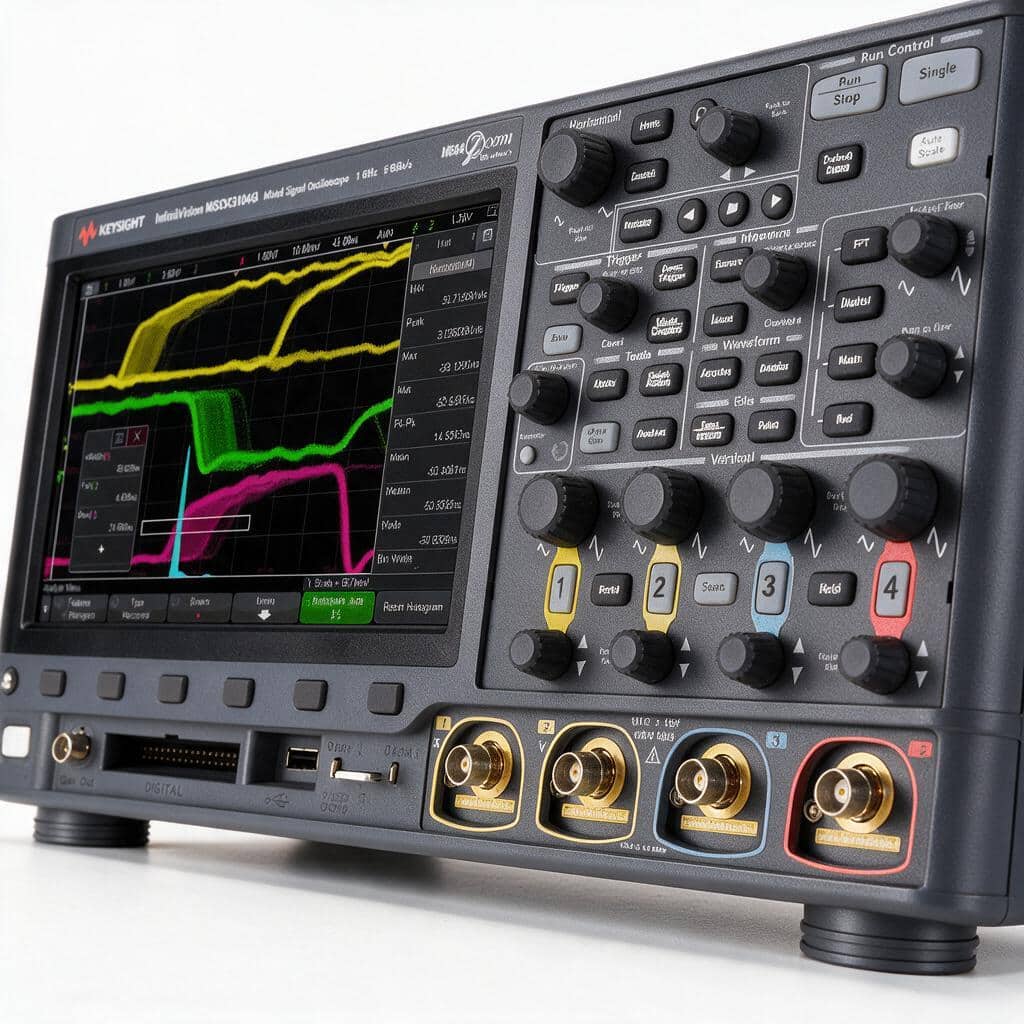

Máy hiện sóng Keysight MSOX3054G là cấu hình mixed-signal 500 MHz nằm ở nửa trên của dòng InfiniiVision 3000G X-Series — họ dao động ký để bàn có tới 20 model, trải băng thông từ 100 MHz đến 1 GHz. Trong một dòng rộng như vậy, sai lầm phổ biến khi mua không phải là chọn nhầm băng thông, mà là chọn nhầm kiểu máy: mua bản DSOX rồi sáu tháng sau mới phát hiện mình cần 16 kênh số để soi bus, hoặc ngược lại trả thêm tiền cho phần logic không bao giờ dùng tới. Bài viết này so sánh trực tiếp MSOX3054G với các cấu hình cùng dòng theo MSOX3054G thông số Keysight công bố (07/2026), kèm cây quyết định bốn bước để bạn dừng lại đúng ở model cần mua.
Đọc tên model 3000G X-Series: ba ký tự quyết định giá
Keysight đặt tên dòng InfiniiVision 3000G X-Series theo một quy luật rất chặt. Nắm được quy luật này, bạn tự đối chiếu được toàn bộ 20 model mà không cần mở bảng giá:
- Tiền tố DSOX hay MSOX — đây là khác biệt đắt nhất. DSOX chỉ có kênh analog; MSOX bổ sung 16 kênh logic số vào cùng một khung máy, biến dao động ký thành máy hiện sóng tín hiệu hỗn hợp.
- Hai chữ số giữa cho biết băng thông: 10 là 100 MHz, 20 là 200 MHz, 30 là 350 MHz, 50 là 500 MHz.
- Chữ số cuối là số kênh analog: 2 hoặc 4.

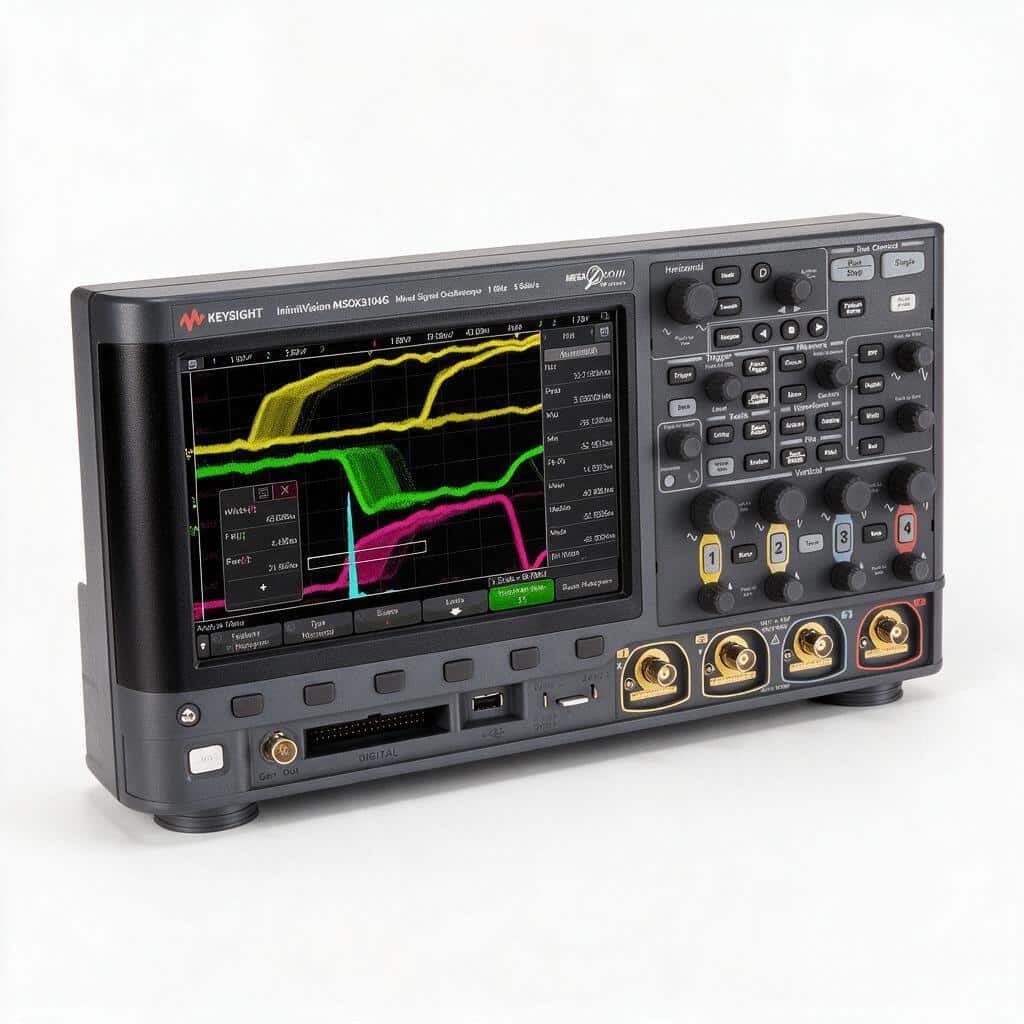

Vậy MSOX3054G giải mã ra là: máy hiện sóng tín hiệu hỗn hợp, 500 MHz, 4 kênh analog cộng 16 kênh số. Hậu tố G của toàn dòng 3000G nghĩa là máy có sẵn bộ phát sóng WaveGen tích hợp — khác với dòng 3000T trước đó, ở 3000G đây là trang bị tiêu chuẩn chứ không phải tùy chọn.
Điểm mấu chốt khi so sánh nội bộ dòng: phần lớn thông số nền giữ nguyên trên mọi model. Bộ nhớ 4 Mpts, tốc độ cập nhật hơn 1.000.000 dạng sóng/giây, màn hình cảm ứng điện dung 8,5 inch và tính năng kích hoạt Zone touch đều là tiêu chuẩn từ model 100 MHz rẻ nhất tới model 1 GHz. Nghĩa là khi bạn trả thêm tiền trong dòng này, bạn đang mua băng thông, số kênh analog và khối logic 16 kênh — chứ không phải mua một máy “phản hồi nhanh hơn” hay “nhớ sâu hơn”.

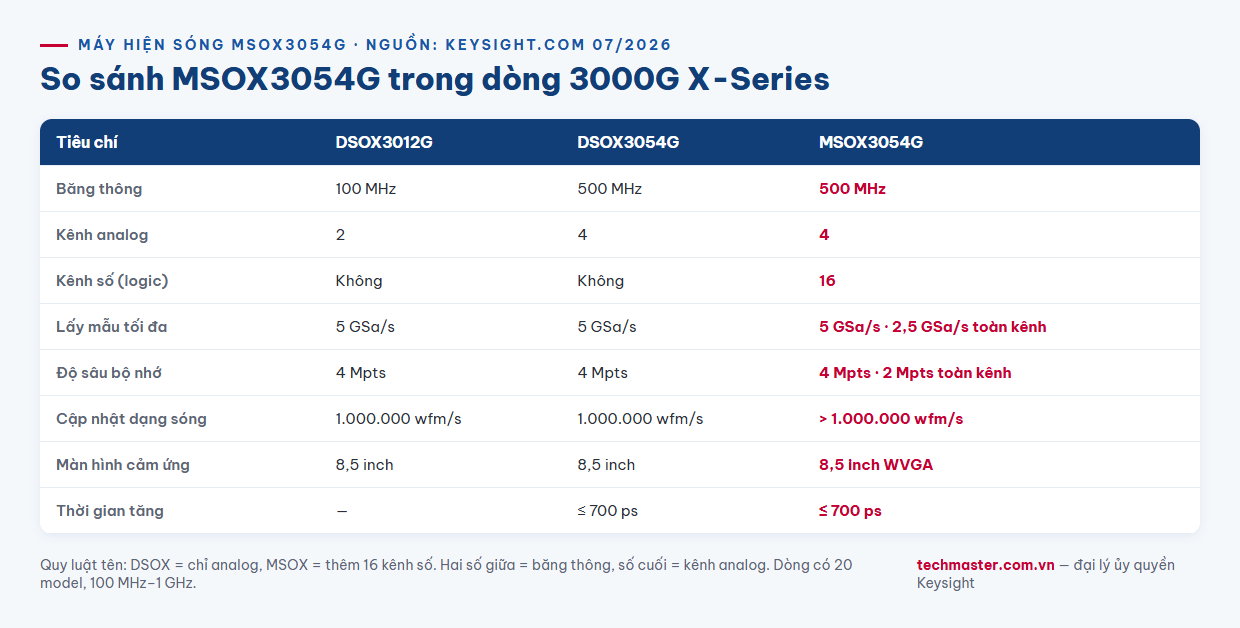

Bảng so sánh các cấu hình tiêu biểu cùng dòng
| Tiêu chí | DSOX3012G | DSOX3054G | MSOX3054G |
|---|---|---|---|
| Băng thông | 100 MHz | 500 MHz | 500 MHz |
| Kênh analog | 2 | 4 | 4 |
| Kênh số (logic) | Không | Không | 16 |
| Lấy mẫu tối đa | 5 GSa/s | 5 GSa/s | 5 GSa/s (2,5 GSa/s toàn kênh) |
| Độ sâu bộ nhớ | 4 Mpts | 4 Mpts | 4 Mpts (2 Mpts toàn kênh) |
| Cập nhật dạng sóng | 1.000.000 wfm/s | 1.000.000 wfm/s | > 1.000.000 wfm/s |
| Màn hình | 8,5″ cảm ứng | 8,5″ cảm ứng | 8,5″ WVGA cảm ứng |
| Thời gian tăng | — | ≤ 700 ps | ≤ 700 ps |
Ba khác biệt đáng tiền và một khác biệt hay bị hiểu sai
1. Mười sáu kênh số không thay thế được bằng thêm kênh analog
Đây là lý do tồn tại của chữ M trong MSOX. Khi gỡ lỗi một hệ nhúng thực tế, bạn hiếm khi chỉ cần nhìn hai dạng sóng: bạn cần thấy đồng thời xung clock, đường chip-select, vài bit dữ liệu của bus song song và một tín hiệu analog phản hồi từ tải. Bốn kênh analog hết ngay ở tín hiệu thứ tư. Khối logic 16 kênh của MSOX3054G giải quyết chuyện này ở tầng phần cứng: bạn kẹp que đo logic vào bus, đặt điều kiện kích hoạt trên tổ hợp bit, rồi tương quan trực tiếp thời điểm bus đổi trạng thái với dạng sóng analog trên cùng một trục thời gian. Không có phần mềm nào bù được việc thiếu kênh vật lý.
2. Tốc độ lấy mẫu 5 GSa/s là con số nửa kênh, không phải toàn kênh
Chi tiết này nằm trong tài liệu kỹ thuật nhưng hay bị bỏ qua khi đọc bảng báo giá. MSOX3054G đạt 5 GSa/s khi chỉ dùng một nửa số kênh; bật đủ bốn kênh analog, tốc độ lấy mẫu chia đôi còn 2,5 GSa/s và bộ nhớ tối đa từ 4 Mpts về 2 Mpts. Với băng thông 500 MHz, mức 2,5 GSa/s vẫn còn biên độ an toàn năm lần để dựng lại cạnh xung trung thực — nhưng nếu công việc của bạn là bắt cạnh nhanh nhất mà máy có thể thấy (thời gian tăng ≤ 700 ps), hãy có ý thức về việc đang chạy ở chế độ nào.
3. Zone touch: kích hoạt bằng cách khoanh vùng trên màn hình
Đặt điều kiện kích hoạt cho một sự kiện hiếm bằng menu truyền thống là việc mất thời gian và đòi kinh nghiệm. Zone touch — tính năng độc quyền của Keysight và là tiêu chuẩn trên toàn dòng 3000G — đảo ngược quy trình: bạn thấy hiện tượng bất thường lóe lên trên màn hình, lấy ngón tay khoanh một hình chữ nhật quanh nó, máy tự dựng điều kiện trigger để chỉ giữ lại những lần quét đi qua vùng đó. Trong thực tế gỡ lỗi glitch hay xung lỗi ngẫu nhiên, đây là khác biệt giữa mười phút và cả buổi chiều.
4. Khác biệt hay bị hiểu sai: “500 MHz” không phải trần cứng của khung máy
Nhiều người mặc định băng thông ghi trên nhãn là giới hạn vĩnh viễn của máy. Với dòng 3000G X-Series, Keysight cho phép nâng cấp băng thông và bổ sung phần mềm ứng dụng bất cứ lúc nào bằng license — phần cứng không đổi. Điều này thay đổi hẳn logic mua: bạn có thể mua cấu hình vừa đủ hôm nay và giữ lại đường nâng cấp, thay vì trả trước cho băng thông sẽ dùng sau ba năm. Ngược lại, khối logic 16 kênh của bản MSO là khác biệt phần cứng thật sự — đây mới là quyết định bạn không đảo ngược được bằng license.
Sáu thiết bị trong một khung máy
Ngoài chức năng dao động ký, MSOX3054G tích hợp sẵn một loạt khối đo mà nếu mua rời sẽ chiếm thêm chỗ trên bàn và thêm ngân sách:
- Bộ phát sóng WaveGen 20 MHz — phát tín hiệu kích thích ngay từ máy, không cần máy phát hàm ngoài cho các phép đo cơ bản.
- Vôn kế số 3 chữ số và máy đếm tần 8 chữ số kèm bộ đếm tổng — đủ cho phần lớn phép kiểm tra nhanh tại bàn.
- Máy phân tích giao thức — giải mã bus nối tiếp trực tiếp trên màn hình, kết hợp với 16 kênh logic là bộ đôi rất mạnh khi soi hệ nhúng.
- Máy đo đáp tuyến tần số (FRA) — vẽ biểu đồ Bode để khảo sát vòng hồi tiếp của mạch nguồn, dùng chính WaveGen làm nguồn quét.
Về kết nối, máy có sẵn cổng USB 2.0 device ở mặt sau, hai cổng USB 2.0 host (một trước, một sau), LAN 10/100Base-T và ngõ ra video WVGA; GPIB là tùy chọn. Đầu vào analog chọn được trở kháng 1 MΩ hoặc 50 Ω, dải độ nhạy 1 mV/div đến 5 V/div, kèm giới hạn băng thông phần cứng 20 MHz bật/tắt được khi cần lọc nhiễu tần cao.
Cây quyết định: chọn model nào trong dòng 3000G X-Series?
Bốn câu hỏi dưới đây đi theo thứ tự ưu tiên chi phí. Trả lời lần lượt, bạn sẽ dừng lại đúng ở cấu hình cần mua:
- Công việc của bạn có chạm tới bus số nhiều bit không? Nếu có — gỡ lỗi vi điều khiển, FPGA, bus song song, giao tiếp nối tiếp nhiều đường — hãy chọn bản MSO. Đây là câu hỏi đầu tiên vì nó là khác biệt phần cứng duy nhất không nâng cấp được sau này.
- Bạn cần quan sát đồng thời quá hai tín hiệu analog không? Nếu công việc thường là soi quan hệ giữa xung điều khiển, phản hồi và nguồn cấp cùng lúc, chọn bản 4 kênh. Nếu chủ yếu đo từng điểm một, bản 2 kênh tiết kiệm đáng kể.
- Tín hiệu nhanh nhất bạn phải đo có cạnh bao nhiêu? Quy tắc thực hành là chọn băng thông gấp khoảng năm lần tần số cơ bản của tín hiệu số cần dựng lại trung thực. Nếu bàn đo chủ yếu là mạch nguồn, cảm biến và vi điều khiển tốc độ vừa, 100–200 MHz thường đã đủ; 500 MHz dành cho tín hiệu tốc độ cao và biên độ dự phòng.
- Ngân sách năm nay có cần trải ra không? Nếu có, mua cấu hình băng thông vừa đủ nhưng đúng kiểu máy (MSO nếu cần logic), rồi mở khóa băng thông bằng license khi nhu cầu tới.
Với các nhóm R&D điện tử, phòng thí nghiệm trường kỹ thuật và bộ phận kiểm tra sản xuất tại Việt Nam thường xuyên làm việc với hệ nhúng, 3000X-Series Keysight MSOX3054G là điểm cân bằng hợp lý: đủ băng thông cho tín hiệu tốc độ cao, đủ kênh analog cho phân tích nguồn, và có sẵn khối logic để không phải mua thêm máy phân tích logic rời.
So sánh nhanh với các dòng kế cận
Nếu yêu cầu nằm dưới mức 200 MHz và ngân sách chặt, bước lùi hợp lý là dòng 2000 X-Series hoặc 1000 X-Series — bạn có thể tham khảo so sánh máy hiện sóng Keysight DSOX2004A với dòng 2000 X-Series để thấy khoảng cách về bộ nhớ và tốc độ cập nhật, hoặc so sánh DSOX1202G với dòng 1000 X-Series ở phân khúc vào nghề. Trong cùng dòng 3000G, bài so sánh DSOX3054G với dòng 3000G X-Series phân tích kỹ hơn ranh giới giữa các mức băng thông, còn so sánh DSOX3024G tập trung vào cấu hình 200 MHz bốn kênh. Toàn bộ danh mục có tại trang thiết bị đo lường của Techmaster.
Câu hỏi thường gặp
Máy hiện sóng Keysight MSOX3054G có băng thông và bao nhiêu kênh?

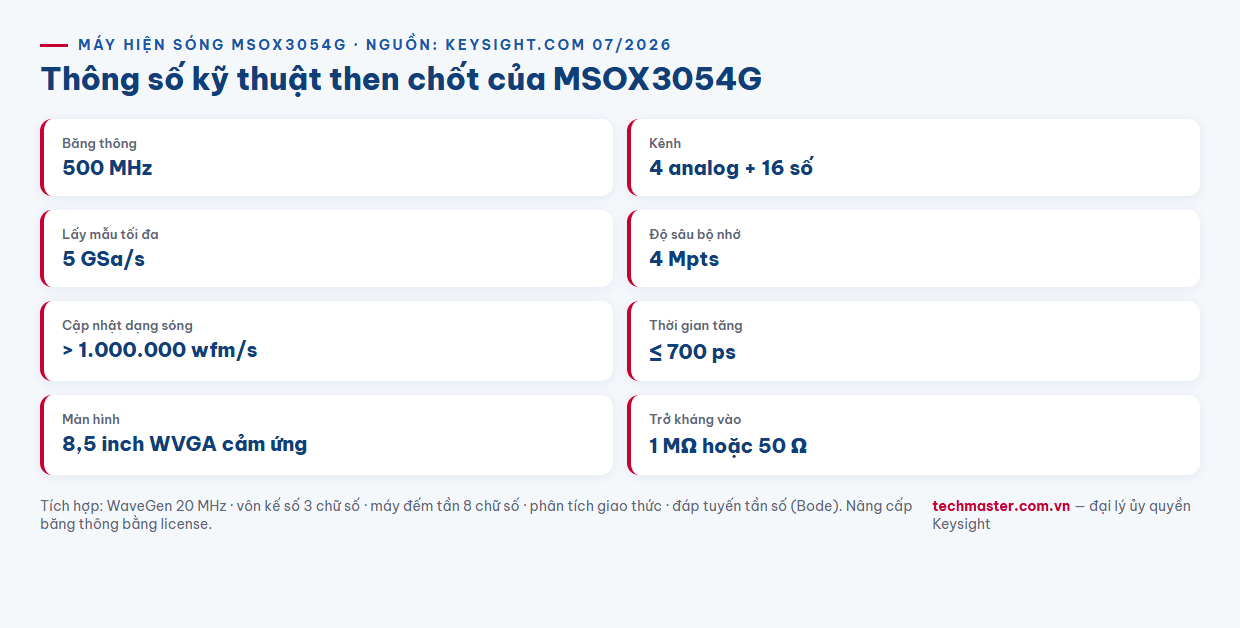

MSOX3054G có băng thông 500 MHz với 4 kênh analog cộng 16 kênh logic số. Máy lấy mẫu tối đa 5 GSa/s (2,5 GSa/s khi bật toàn bộ kênh), bộ nhớ tối đa 4 Mpts (2 Mpts toàn kênh), tốc độ cập nhật hơn 1.000.000 dạng sóng mỗi giây, thời gian tăng ≤ 700 ps và màn hình cảm ứng điện dung WVGA 8,5 inch.
MSOX3054G khác DSOX3054G ở điểm nào?
Hai máy có cùng băng thông 500 MHz, cùng 4 kênh analog và cùng nền tảng thông số. Khác biệt duy nhất nhưng quyết định là MSOX3054G bổ sung 16 kênh logic số để phân tích tín hiệu hỗn hợp — đây là khác biệt phần cứng, không nâng cấp được bằng license về sau, trong khi băng thông và phần mềm ứng dụng thì nâng cấp được bất cứ lúc nào.
