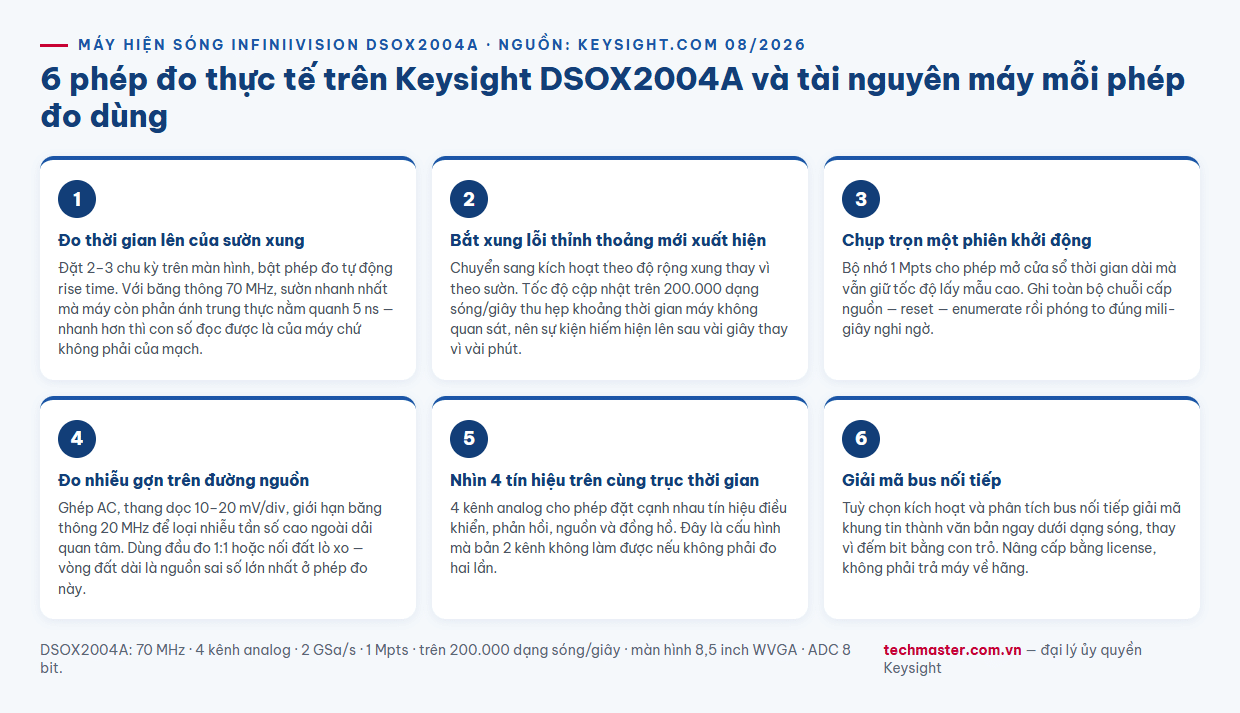

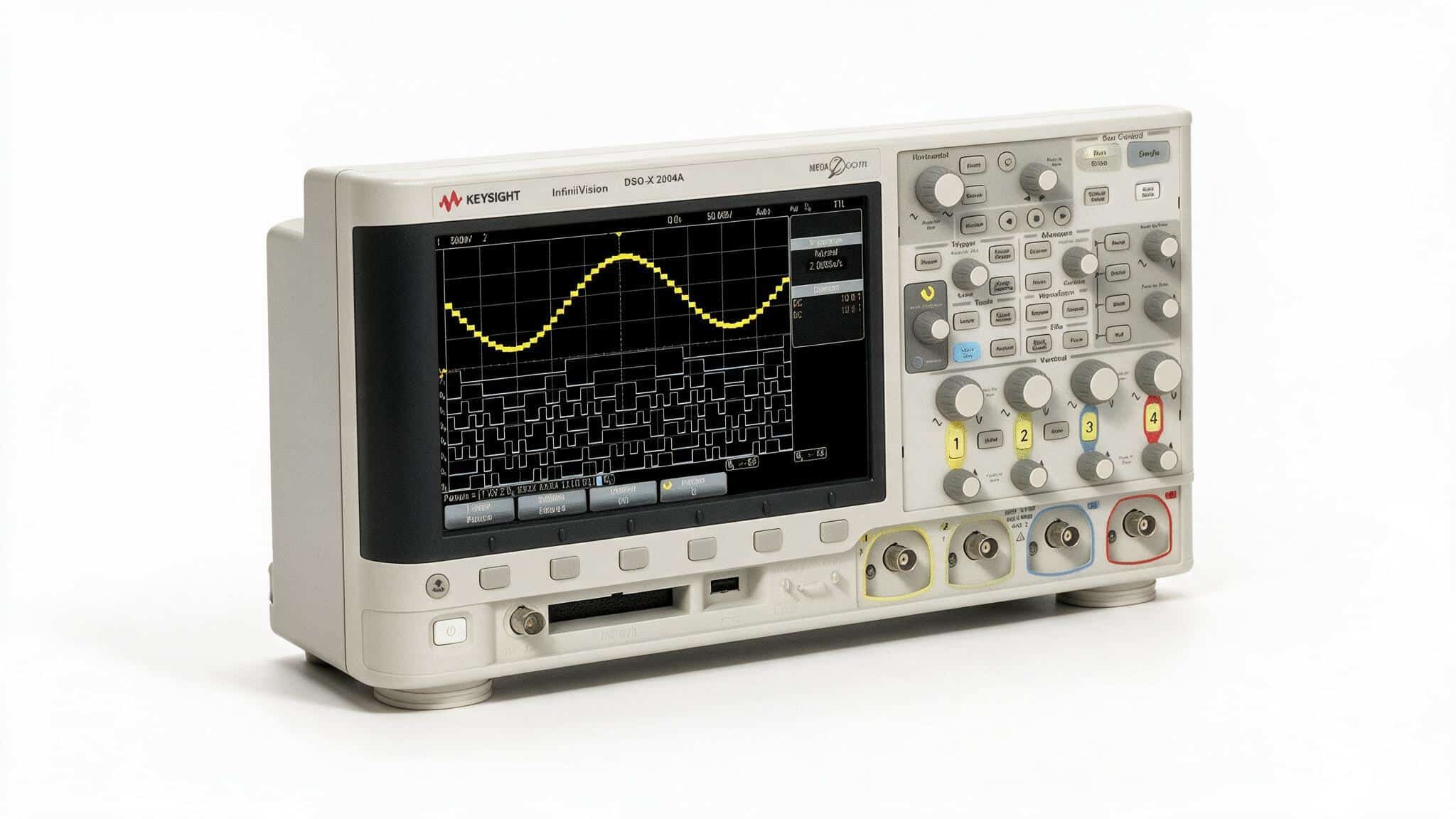

Một máy hiện sóng bốn kênh 70 MHz nghe có vẻ khiêm tốn trên bảng thông số, nhưng phần lớn công việc gỡ lỗi hằng ngày trong phòng lab điện tử không nằm ở băng thông — nó nằm ở chỗ có nhìn được bốn tín hiệu cùng lúc hay không, có bắt được sự kiện hiếm hay không, và có giữ được độ phân giải khi mở cửa sổ thời gian dài hay không. Máy hiện sóng Keysight DSOX2004A được thiết kế đúng quanh ba câu hỏi đó. Bài viết đi qua sáu phép đo thực tế, và với mỗi phép đo chỉ rõ tài nguyên nào của máy đang bị tiêu tốn — vì đó mới là thứ quyết định kết quả, không phải con số băng thông in trên mặt máy.
Thông số nền cần nắm trước khi đo
Toàn bộ số liệu dưới đây lấy từ trang sản phẩm Keysight của DSOX2004A. Chúng không phải để trang trí — mỗi con số đặt ra một giới hạn cụ thể cho một loại phép đo cụ thể:
| Thông số | Giá trị | Ràng buộc thực tế lên phép đo |
|---|---|---|
| Băng thông | 70 MHz | Sườn nhanh nhất còn phản ánh trung thực nằm quanh 5 ns |

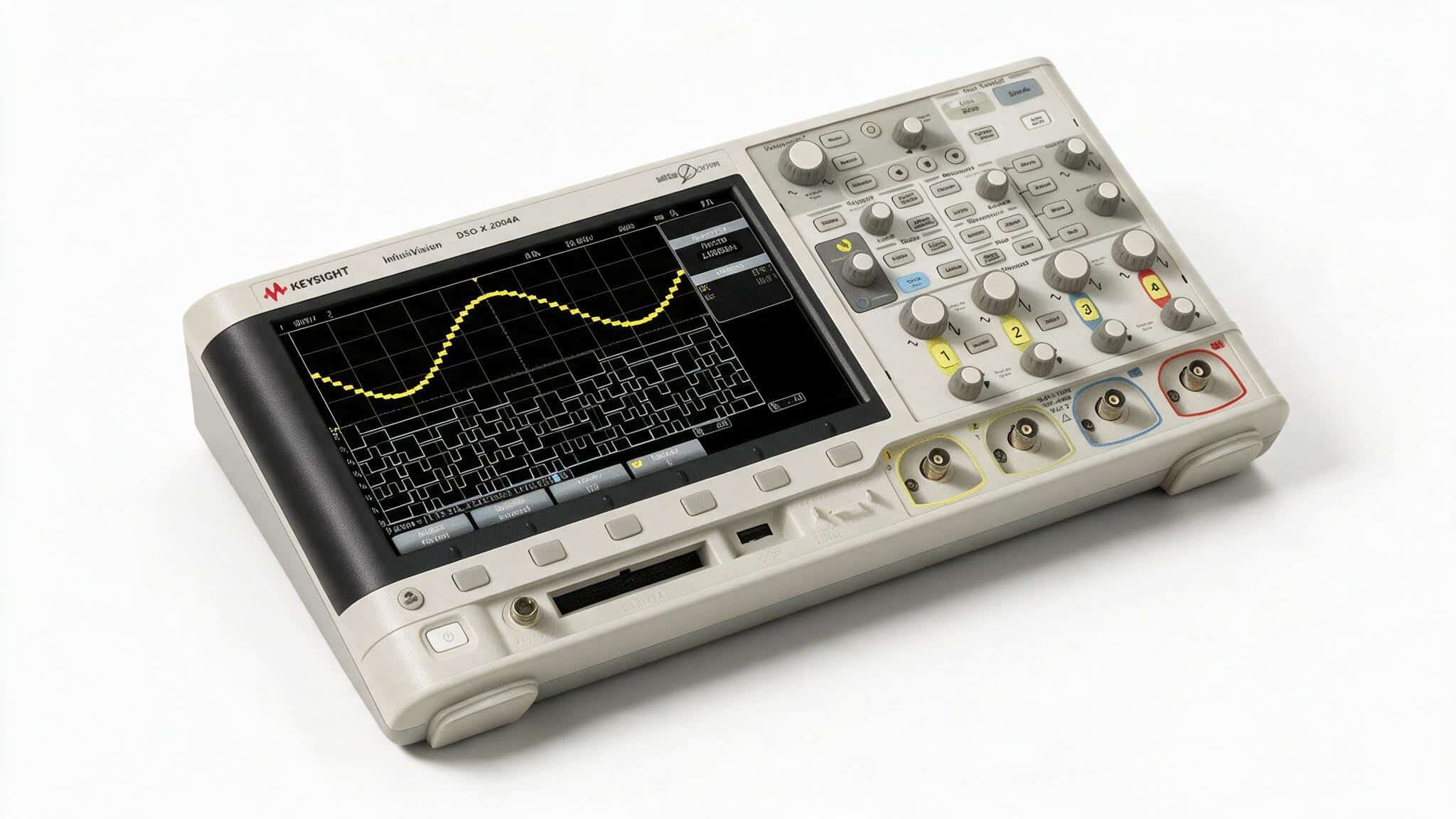

| Kênh analog | 4 kênh | Đủ để đặt nguồn, điều khiển, phản hồi và đồng hồ trên cùng trục thời gian |
| Tốc độ lấy mẫu tối đa | 2 GSa/s | Quyết định độ mịn của sườn khi cửa sổ thời gian hẹp |
| Bộ nhớ | 1 Mpts | Quyết định cửa sổ thời gian dài nhất còn giữ được tốc độ lấy mẫu cao |
| Tốc độ cập nhật | trên 200.000 dạng sóng/giây | Quyết định xác suất bắt được sự kiện thỉnh thoảng mới xảy ra |
| Độ phân giải ADC | 8 bit | Đặt giới hạn cho phép đo biên độ nhỏ nằm trên nền một chiều lớn |
| Màn hình | 8,5 inch WVGA | Đủ chỗ hiển thị bốn kênh cùng bảng đo tự động |
| Kênh số | 0 ở cấu hình cơ sở | Thêm được sau bằng license, không phải trả máy về hãng |
Máy đi kèm một đầu đo thụ động 10:1 loại N2862B băng thông 150 MHz cho mỗi kênh, giấy chứng nhận hiệu chuẩn và bảo hành tiêu chuẩn 5 năm.
Ứng dụng 1 — Đo thời gian lên của sườn xung
Đây là phép đo mà người mới dùng máy hiện sóng hay tin nhầm nhất. Quy trình đúng: đặt tốc độ quét sao cho có 2–3 chu kỳ trên màn hình, chọn nguồn kích hoạt là chính kênh đang đo, rồi bật phép đo tự động rise time thay vì kéo con trỏ bằng tay.
Điểm cần cảnh giác nằm ở băng thông. Với 70 MHz, sườn nhanh nhất mà máy còn phản ánh trung thực nằm quanh 5 ns. Nếu mạch của bạn có sườn nhanh hơn con số đó, số rise time đọc được không phải của mạch mà là của chính máy hiện sóng cộng với đầu đo. Đây không phải lỗi thiết bị — đây là hệ quả toán học của việc lấy tích chập giữa tín hiệu thật và đáp ứng của kênh đo. Cách kiểm tra nhanh: đổi sang đầu đo có băng thông thấp hơn, nếu số đo thay đổi đáng kể thì bạn đang đo giới hạn của chuỗi đo chứ không phải của mạch.
Ứng dụng 2 — Bắt xung lỗi thỉnh thoảng mới xuất hiện
Lỗi khó chịu nhất là loại chỉ xuất hiện vài phút một lần. Kích hoạt theo sườn không giải quyết được vì mọi chu kỳ bình thường cũng vượt ngưỡng. Cách làm đúng là chuyển sang kích hoạt theo độ rộng xung: đặt điều kiện “độ rộng nhỏ hơn giá trị bình thường” để máy chỉ dừng khi gặp xung hụt.
Ở đây tốc độ cập nhật trên 200.000 dạng sóng/giây mới là thông số quyết định. Giữa hai lần chụp, máy hiện sóng luôn có một khoảng thời gian chết dùng để xử lý và vẽ. Tốc độ cập nhật càng cao thì khoảng chết càng ngắn, xác suất sự kiện hiếm rơi đúng vào cửa sổ quan sát càng lớn. Thực tế là khác biệt giữa việc chờ vài giây và chờ vài phút cho cùng một lỗi.
Ứng dụng 3 — Chụp trọn một phiên khởi động
Khi cần xem toàn bộ chuỗi cấp nguồn — reset — enumerate của một thiết bị, bạn phải mở cửa sổ thời gian cỡ trăm mili-giây. Vấn đề là tốc độ lấy mẫu thực tế bằng bộ nhớ chia cho cửa sổ thời gian: bộ nhớ càng nhỏ, mở cửa sổ càng rộng thì máy càng phải giảm tốc độ lấy mẫu, và chi tiết sườn biến mất.
Bộ nhớ 1 Mpts của DSOX2004A cho phép giữ cân bằng này ở mức chấp nhận được cho phần lớn phép đo khởi động hệ thống nhúng. Chiến thuật thực dụng: chụp một lần với cửa sổ rộng để nhìn toàn cảnh, xác định mili-giây nghi ngờ, rồi chụp lại với cửa sổ hẹp quanh đúng thời điểm đó. Đừng cố vừa toàn cảnh vừa chi tiết trong một lần chụp.
Ứng dụng 4 — Đo nhiễu gợn trên đường nguồn
Phép đo gợn nguồn là nơi kỹ thuật nối đất quan trọng hơn mọi thông số của máy. Cấu hình cơ bản: chuyển kênh sang ghép AC để loại thành phần một chiều, đặt thang dọc 10–20 mV/div, bật giới hạn băng thông 20 MHz để loại nhiễu tần số cao nằm ngoài dải quan tâm.
Nhưng bước quyết định là bỏ kẹp cá sấu nối đất. Sợi dây đất dài vài chục centimet tạo thành một vòng dây thu nhiễu từ trường xung quanh; với đại lượng cần đo chỉ cỡ vài chục mV, sai số do vòng đất này thường lớn hơn chính tín hiệu. Dùng lò xo nối đất cắm trực tiếp vào vành đầu đo, hoặc chuyển sang đầu đo 1:1 nếu cần độ nhạy cao hơn. Cũng cần nhớ giới hạn của ADC 8 bit: nếu vẫn để ghép DC và cố phóng to gợn nằm trên nền 12 V, phần lớn dải động của bộ số hoá bị nền một chiều chiếm mất.
Ứng dụng 5 — Nhìn bốn tín hiệu trên cùng trục thời gian
Đây là lý do thực tế nhất để chọn bản bốn kênh thay vì bản hai kênh trong dòng 2000X-Series Keysight DSOX2004A. Khi gỡ lỗi một vòng điều khiển, bạn cần đồng thời: tín hiệu điều khiển từ vi điều khiển, tín hiệu phản hồi từ cảm biến, đường nguồn của khối công suất và đồng hồ hệ thống. Với hai kênh, bạn phải đo hai lần và ghép kết quả bằng suy luận — mà chính quan hệ thời gian giữa bốn tín hiệu mới là thứ cần nhìn.
Mẹo trình bày: đặt bốn kênh ở bốn vị trí dọc khác nhau bằng nút offset thay vì để chồng lên nhau, và đặt tên nhãn cho từng kênh bằng chức năng Label. Ảnh chụp màn hình sau đó tự nó là tài liệu, không cần chú thích thêm.
Ứng dụng 6 — Giải mã bus nối tiếp
Đếm bit bằng con trỏ trên màn hình là cách làm chậm và dễ sai. Tuỳ chọn kích hoạt và phân tích bus nối tiếp giải mã khung tin thành văn bản hiển thị ngay dưới dạng sóng, đồng thời cho phép kích hoạt theo nội dung khung — ví dụ dừng đúng khi xuất hiện một địa chỉ hoặc một mã lỗi cụ thể.
Cấu hình cơ sở của DSOX2004A không có kênh số. Nếu công việc chạm nhiều tới bus số và firmware, kênh số là hạng mục nâng cấp đáng cân nhắc — cùng với máy phát hàm 20 MHz tích hợp, vôn kế 3 chữ số, bộ nhớ phân đoạn và kiểm tra mặt nạ. Toàn bộ đều mở bằng license, tức là có thể mua cấu hình vừa đủ hôm nay và mở rộng khi phạm vi công việc thay đổi.

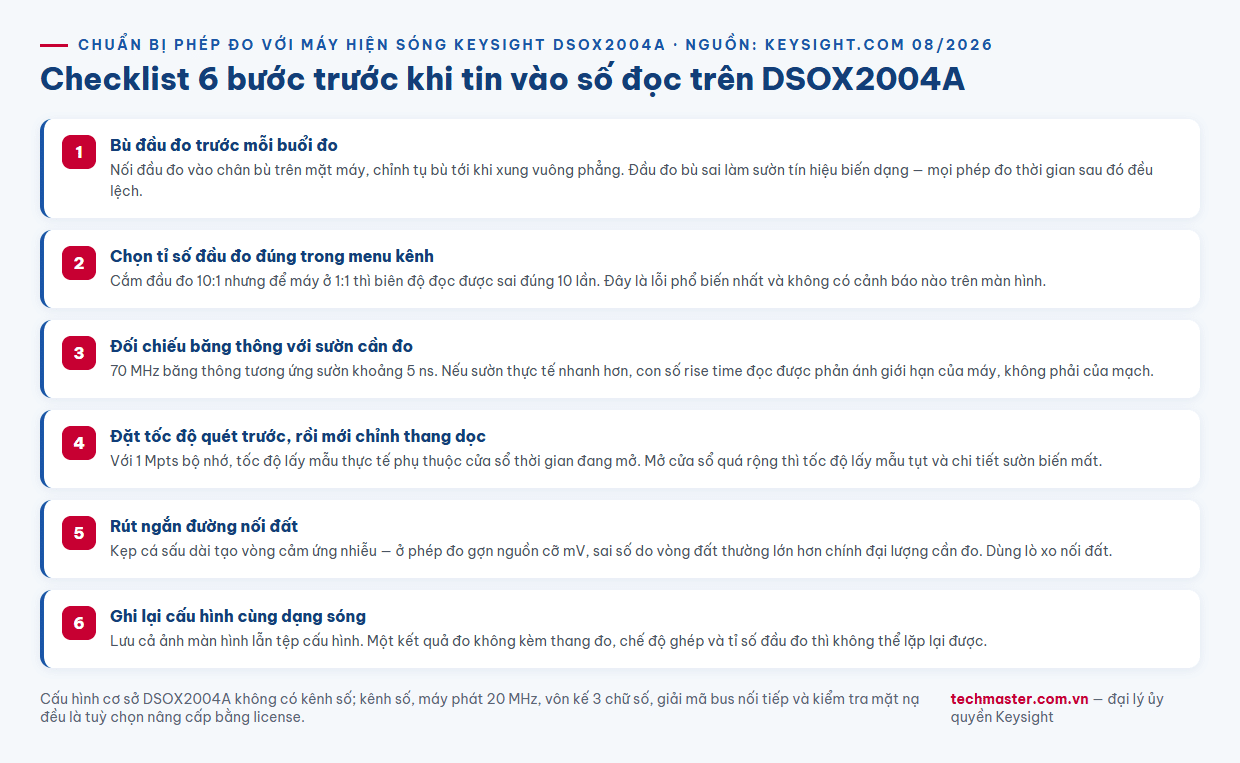

Sáu bước chuẩn bị trước mỗi buổi đo
Phần lớn kết quả đo sai không đến từ thiết bị mà đến từ khâu chuẩn bị. Trình tự tối thiểu: bù đầu đo trên chân bù ở mặt máy cho tới khi xung vuông phẳng; chọn đúng tỉ số đầu đo trong menu kênh (cắm 10:1 mà để máy ở 1:1 thì biên độ sai đúng mười lần và không có cảnh báo nào); đối chiếu băng thông 70 MHz với sườn thực tế cần đo; đặt tốc độ quét trước rồi mới chỉnh thang dọc; rút ngắn tối đa đường nối đất; và cuối cùng lưu cả ảnh màn hình lẫn tệp cấu hình, vì một kết quả không kèm thang đo và chế độ ghép thì không lặp lại được.
Đặt DSOX2004A trong bức tranh dòng 2000 X-Series
Nếu bạn đang phân vân giữa các cấu hình băng thông và số kênh trong cùng dòng, bài so sánh DSOX2004A với dòng 2000 X-Series đi sâu vào bảng thông số từng model. Nếu công việc nghiêng về bus số nhiều hơn analog, xem thêm bài ứng dụng đo lường với MSOX3054G để hiểu giá trị thực của 16 kênh logic. Danh mục đầy đủ nằm ở trang thiết bị đo lường.
Mua Keysight DSOX2004A chính hãng ở đâu
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời cho thiết bị đã bán. Xem cấu hình, giá và tình trạng hàng tại trang Keysight DSOX2004A, hoặc liên hệ đội kỹ thuật để được tư vấn chọn cấu hình nâng cấp phù hợp với nội dung công việc.
Câu hỏi thường gặp
Keysight DSOX2004A có thông số gì?
DSOX2004A là máy hiện sóng số thuộc dòng InfiniiVision 2000 X-Series với băng thông 70 MHz, 4 kênh analog, tốc độ lấy mẫu tối đa 2 GSa/s, bộ nhớ 1 Mpts, tốc độ cập nhật trên 200.000 dạng sóng/giây, độ phân giải ADC 8 bit và màn hình 8,5 inch WVGA. Cấu hình cơ sở không có kênh số; máy đi kèm một đầu đo thụ động 10:1 loại N2862B 150 MHz cho mỗi kênh và bảo hành 5 năm.
DSOX2004A nâng cấp được những gì sau khi mua?
Máy hỗ trợ nâng cấp bằng license cho kênh số, máy phát hàm 20 MHz tích hợp, vôn kế 3 chữ số, kích hoạt và phân tích bus nối tiếp, bộ nhớ phân đoạn và kiểm tra mặt nạ. Vì mở bằng license nên có thể mua cấu hình vừa đủ ở thời điểm hiện tại rồi mở rộng khi nội dung công việc thay đổi, không phải trả máy về hãng.
Băng thông 70 MHz đo được sườn xung nhanh cỡ nào?
Với băng thông 70 MHz, sườn nhanh nhất mà máy còn phản ánh trung thực nằm quanh 5 ns. Nếu sườn thực tế của mạch nhanh hơn con số này, giá trị thời gian lên đọc được phản ánh giới hạn của chuỗi đo gồm máy hiện sóng và đầu đo, không phải đặc tính của mạch. Cách kiểm tra là đổi sang đầu đo băng thông thấp hơn và xem số đo có thay đổi đáng kể không.
