Keysight E36104B là bộ nguồn DC lập trình một ngõ ra 35 V / 1 A / 35 W thuộc dòng E36100B, thân 2U cỡ 1/4-rack, màn hình OLED, có sẵn LAN (LXI Core) và USB. Trần áp 35 V phủ đúng vùng làm việc của phần lớn mạch điện tử, còn thang đo dòng thấp 0–4 mA mở ra phép đo mà bộ nguồn thường không làm được. Bài này đi theo từng ngành — điện tử, sản xuất, R&D, giáo dục — chỉ ra nhu cầu đo, lý do máy hợp và điều cần lưu ý, kèm bảng chọn cấu hình.
E36104B thông số nào quyết định máy hợp với ngành nào
Số liệu dưới đây lấy từ tài liệu kỹ thuật dòng E36100B (5992-2437EN) và Operating and Service Guide E36100-90002:

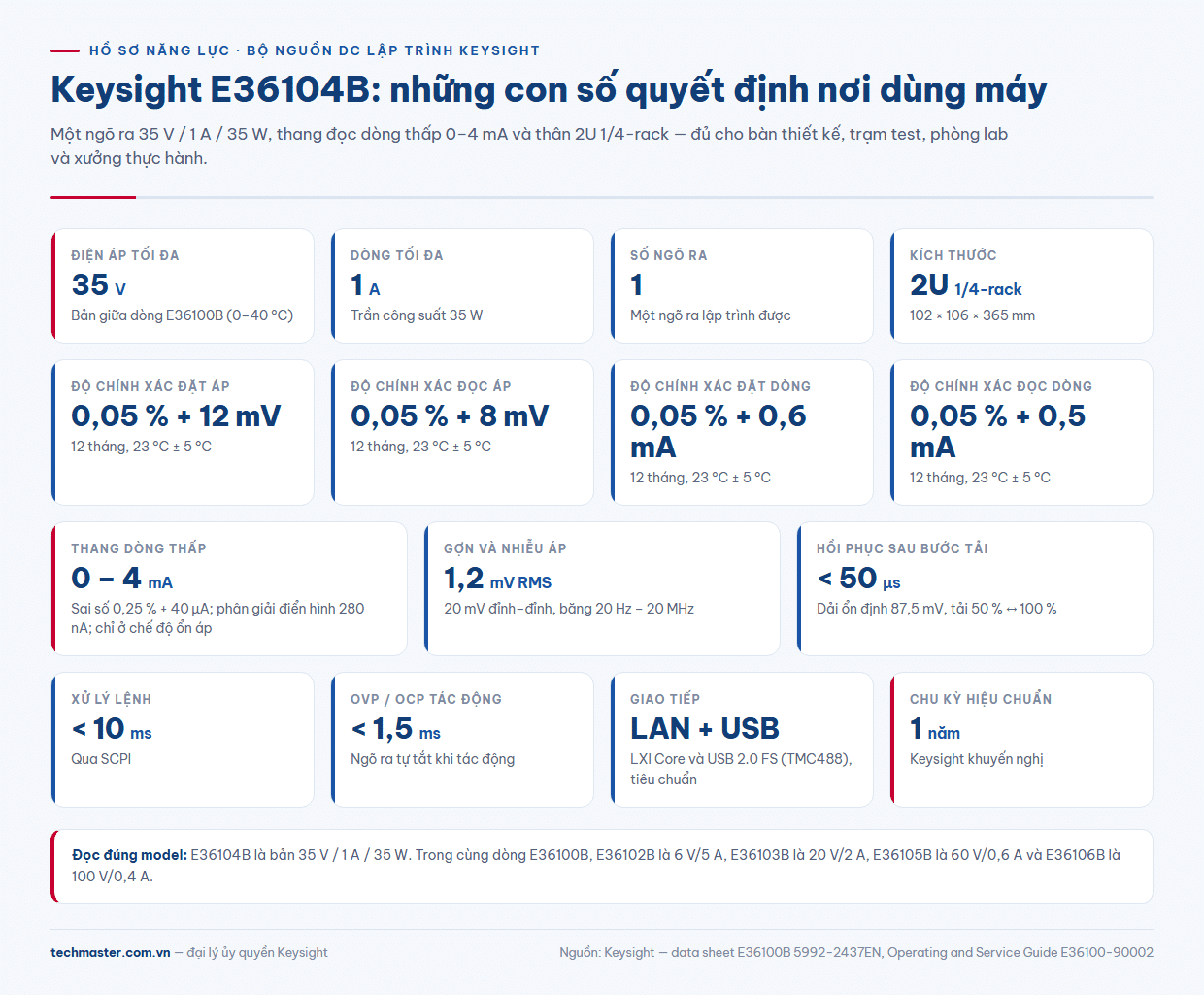

- Ngõ ra: 35 V / 1 A / 35 W, công bố trong dải 0–40 °C. Đây là bản giữa dòng: E36102B 6 V/5 A, E36103B 20 V/2 A, E36105B 60 V/0,6 A, E36106B 100 V/0,4 A (xem so sánh Keysight E36104B với cả dòng E36100B).
- Độ chính xác (12 tháng, 23 °C ± 5 °C): đặt điện áp ±(0,05% + 12 mV), đặt dòng ±(0,05% + 0,6 mA); đọc về ±(0,05% + 8 mV) và ±(0,05% + 0,5 mA).
- Thang dòng thấp: 0–4 mA, sai số ±(0,25% + 40 µA), độ phân giải điển hình 280 nA, chỉ áp dụng ở chế độ ổn áp (CV).
- Gợn và nhiễu (20 Hz – 20 MHz): điện áp 1,2 mV RMS và 20 mV đỉnh–đỉnh; dòng khoảng 400 µA RMS.
- Đáp ứng: hồi phục sau bước tải 50%↔100% dưới 50 µs với dải ổn định 87,5 mV; xử lý lệnh dưới 10 ms; OVP/OCP tác động dưới 1,5 ms.

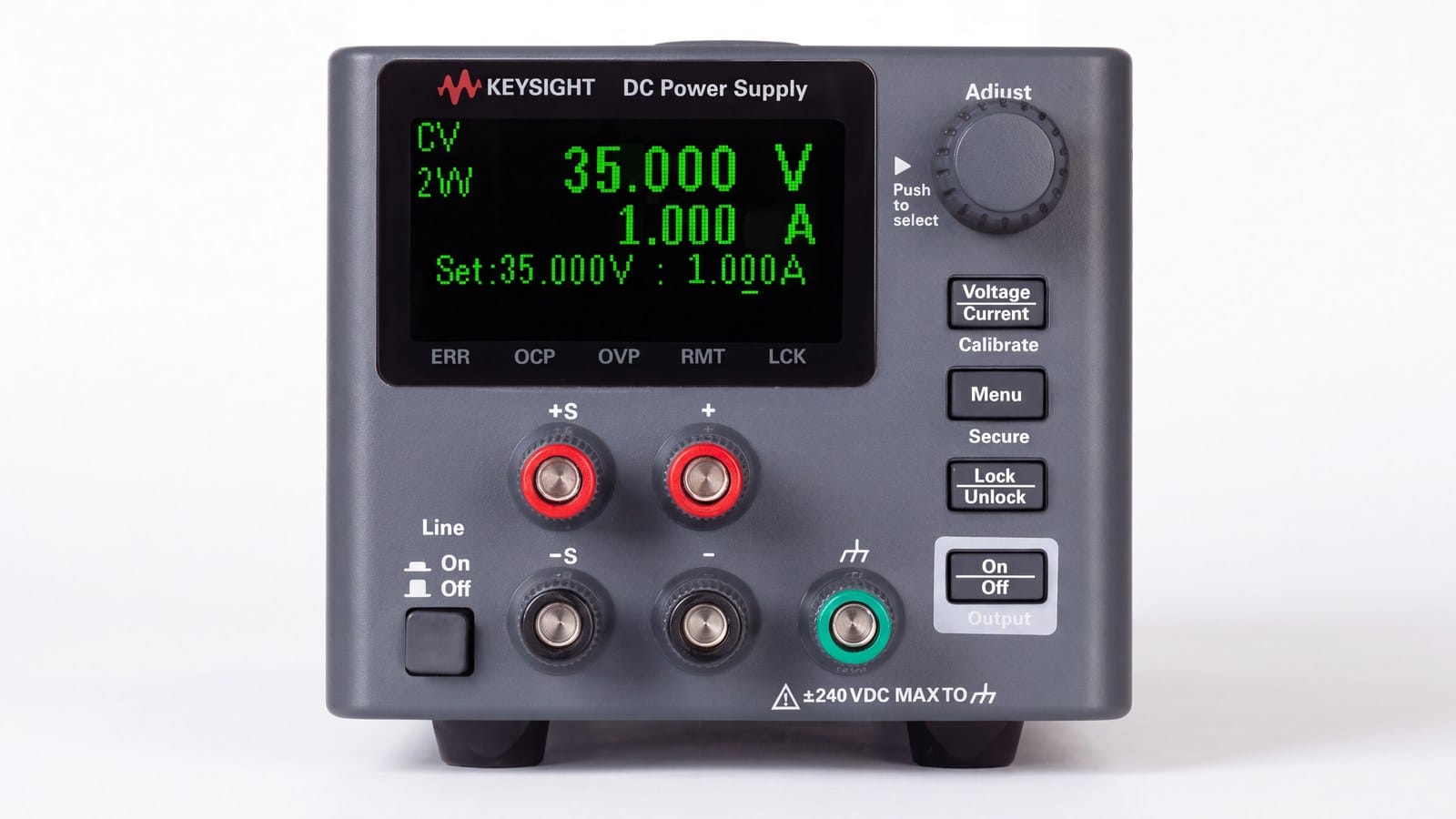

Điện tử và thiết kế mạch: Keysight E36104B trên bàn kỹ sư
Nhu cầu đo: cấp nguồn cho bo mạch mẫu ở 3,3 V, 5 V, 12 V hay 24 V và biết mạch ăn bao nhiêu dòng mà không phải cắt mạch để chèn ampe kế.
Vì sao máy hợp: trần 35 V phủ trọn nhóm điện áp này và còn biên trên cho bo 24 V công nghiệp. Máy đo V/I tích hợp, đọc dòng với sai số ±(0,05% + 0,5 mA) nên chỉ số tiêu thụ hiện ngay trên màn hình OLED. Với bo còn nghi ngờ, đặt OVP và OCP trước khi bật ngõ ra: cả hai tác động dưới 1,5 ms và tự cắt ngõ ra.
Cần lưu ý: trần dòng 1 A chặn trước trần công suất 35 W — ở 5 V máy vẫn chỉ cấp 1 A, không phải 7 A như phép chia công suất gợi ý. Mạch cần dòng lớn ở điện áp thấp nên nhìn sang E36102B (6 V/5 A).

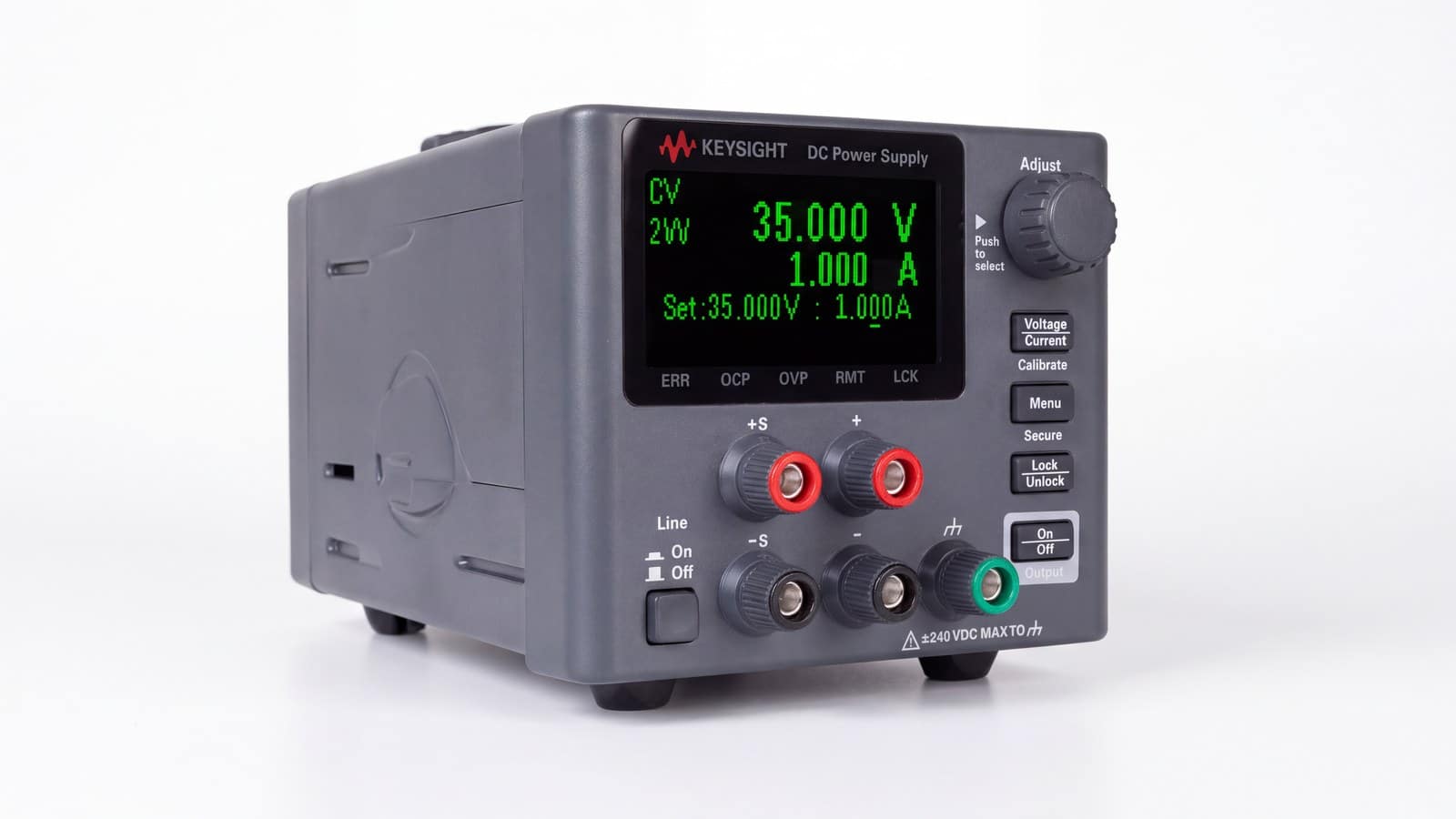

Sản xuất và dây chuyền kiểm tra: Bộ Nguồn DC Keysight vào trạm test
Nhu cầu đo: cấp nguồn lặp lại đúng cho từng sản phẩm trên chuyền, điều khiển hoàn toàn bằng phần mềm.
Vì sao máy hợp: mọi bản E36100B có sẵn LAN (LXI Core) và USB 2.0 FS (TMC488), lập trình bằng SCPI hoặc driver IVI, xử lý lệnh dưới 10 ms. Thân 2U 1/4-rack chỉ 102 × 106 × 365 mm, lắp tủ rack qua bộ kit E36110A. Máy lưu 10 trạng thái (vị trí 0–9) và cho chọn trạng thái khôi phục khi bật nguồn, nên đầu ca chỉ cần bật máy là cấu hình trạm đã đúng; phím khoá mặt máy chặn thao tác nhầm giữa ca.
Cần lưu ý: thời gian đặt điện áp tới trong phạm vi 1% là 50 ms khi tăng, 25 ms khi giảm ở đầy tải và 150 ms khi giảm không tải — phải đưa vào nhịp chu kỳ test. Trạm cần dòng cao hơn có thể ghép song song tối đa bốn máy E36100B; cần áp cao hơn thì ghép nối tiếp tối đa bốn máy.
R&D phòng lab: đo dòng ngủ và bù sụt áp trên dây
Nhu cầu đo: với thiết bị IoT, cảm biến hay mạch chạy pin, câu hỏi thường là dòng ở chế độ nghỉ bao nhiêu microampe, và điện áp thật tại chân linh kiện là bao nhiêu khi dây dài.
Vì sao máy hợp: thang dòng thấp 0–4 mA có sai số ±(0,25% + 40 µA) và độ phân giải điển hình 280 nA, đủ để phân biệt các mức dòng nghỉ mà thang 1 A không thấy nổi. Chế độ 4 dây (remote sense) bù được sụt áp tới 1 V trên mỗi dây tải nên DUT nhận đúng mức đặt dù đặt xa; màn hình hiện rõ 2W hay 4W để kỹ sư biết mình đang đo ở đâu.
Cần lưu ý: thang dòng thấp chỉ hợp lệ ở chế độ CV và khi điện áp đặt từ 1% trở lên so với danh định. Mạch analog nhạy vẫn nên kiểm tra gợn lại trên máy hiện sóng. Nếu bài toán đòi quét I–V hoặc đo xuống nanoampe thì đó là việc của SMU.
Giáo dục và đào tạo nghề: an toàn trước, kỹ năng sau
Nhu cầu đo: nhiều sinh viên dùng chung một máy và bài thực hành cần máy chịu được việc đấu nhầm.
Vì sao máy hợp: OVP, OCP và bảo vệ quá nhiệt OTP đều tích hợp sẵn và tự tắt ngõ ra khi tác động; riêng sự kiện OTP phải được xoá thì ngõ ra mới bật lại, buộc người học xử lý nguyên nhân. Núm xoay đặt từng chữ số với bước 0,001 V và 0,001 A giúp dạy khái niệm độ phân giải trực quan, còn giao diện web cho phép giảng viên theo dõi máy qua trình duyệt mà không cần cài phần mềm.
Cần lưu ý: máy nhận 100, 115 hoặc 230 V (±10%), 47–63 Hz, 200 VA, đổi mức bằng hai công tắc dưới đáy máy. Nhiệt độ làm việc công bố là 0–40 °C, nên phòng thực hành không điều hoà mùa nóng cần được tính đến. Muốn bản trần áp thấp hơn nhưng dòng lớn hơn, xem Keysight E36103B trong 5 ngành.
Bảng chọn cấu hình theo ngành
LAN, USB, remote sense và ba lớp bảo vệ đã có sẵn; phần cần chọn thêm là tuỳ chọn đặt hàng và phụ kiện:

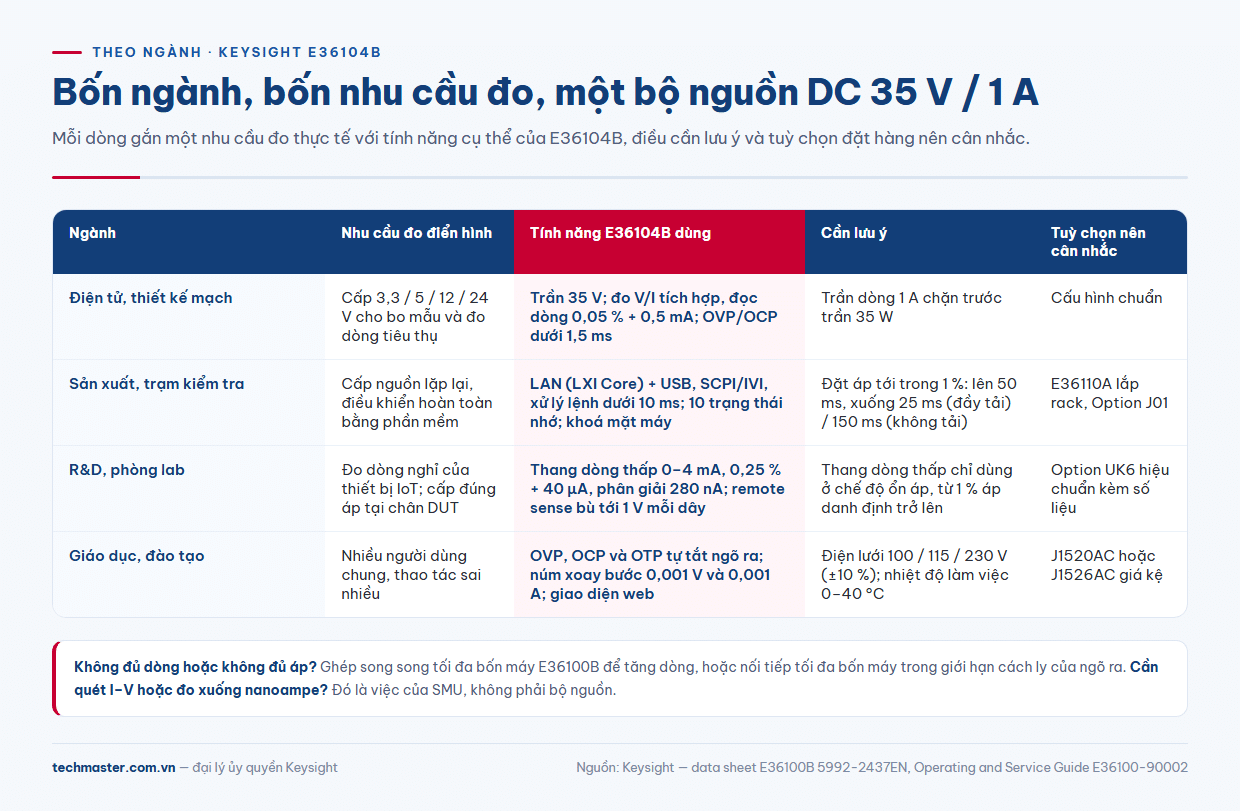

| Ngành | Tuỳ chọn nên cân nhắc | Lý do |
|---|---|---|
| Điện tử, thiết kế mạch | Cấu hình chuẩn | Đủ cho bàn thiết kế |
| Sản xuất, trạm test | E36110A (bộ lắp rack), Option J01 (cọc đấu chìm) | Gọn tủ rack, hạn chế va chạm cọc đấu |
| R&D, phòng lab | Option UK6 (hiệu chuẩn kèm số liệu) | Có số liệu kiểm tra khi nhận máy |
| Giáo dục, đào tạo | J1520AC hoặc J1526AC (giá kệ), Option 0E3/0EM/0E9 | Cố định máy, đặt đúng mức điện lưới |
E36104B giá, hiệu chuẩn và hỗ trợ tại Techmaster
Về E36104B giá: Techmaster không niêm yết con số cố định vì báo giá phụ thuộc tuỳ chọn đặt hàng, phụ kiện lắp rack và dịch vụ hiệu chuẩn đi kèm. Vui lòng liên hệ báo giá qua trang Bộ Nguồn DC Keysight E36104B.
Keysight khuyến nghị chu kỳ hiệu chuẩn một năm cho dòng E36100B; máy dùng hiệu chuẩn điện tử closed-case nên không cần chỉnh cơ khí bên trong, và cấu hình tiêu chuẩn đi kèm bảo hành 3 năm. Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, nên có thể cung cấp bộ nguồn DC Keysight E36104B 35 V/1 A cùng dịch vụ hiệu chuẩn định kỳ cho nhà máy cần hồ sơ truy xuất chuẩn. Xem thêm các dòng thiết bị đo Keysight mà Techmaster phân phối.
Câu hỏi thường gặp
Keysight E36104B cấp được bao nhiêu volt và ampe?
Một ngõ ra 35 V, 1 A, 35 W trong dải 0–40 °C. Đây là bản 35 V của dòng E36100B; bản 100 V là E36106B và bản 60 V là E36105B.
E36104B đo được dòng nhỏ tới mức nào?
Thang đọc dòng thấp 0–4 mA, sai số ±(0,25% + 40 µA), độ phân giải điển hình 280 nA, chỉ áp dụng ở chế độ ổn áp và khi điện áp đặt từ 1% giá trị danh định trở lên.
E36104B kết nối với máy tính bằng cổng gì?
LAN (LXI Core) và USB 2.0 FS (TMC488) có sẵn trên mọi bản E36100B, lập trình bằng SCPI hoặc driver IVI; ngoài ra máy có giao diện web qua trình duyệt.
