Máy đếm tần số Keysight 53230A là model cao nhất dòng đếm tần 53200 — không chỉ đọc tần số, mà đo được khoảng thời gian tới 20 ps và đo liên tục không hở (gap-free), điều mà các máy đếm phổ thông không làm được. Chính hai năng lực này mở ra nhiều phép đo mà một máy đếm tần thông thường bỏ lỡ. Bài viết trình bày 6 ứng dụng đo lường thực tế với Keysight 53230A, dựa trên thông số Keysight công bố (07/2026), giúp bạn khai thác đúng thế mạnh của máy.
53230A có gì để làm được nhiều việc?

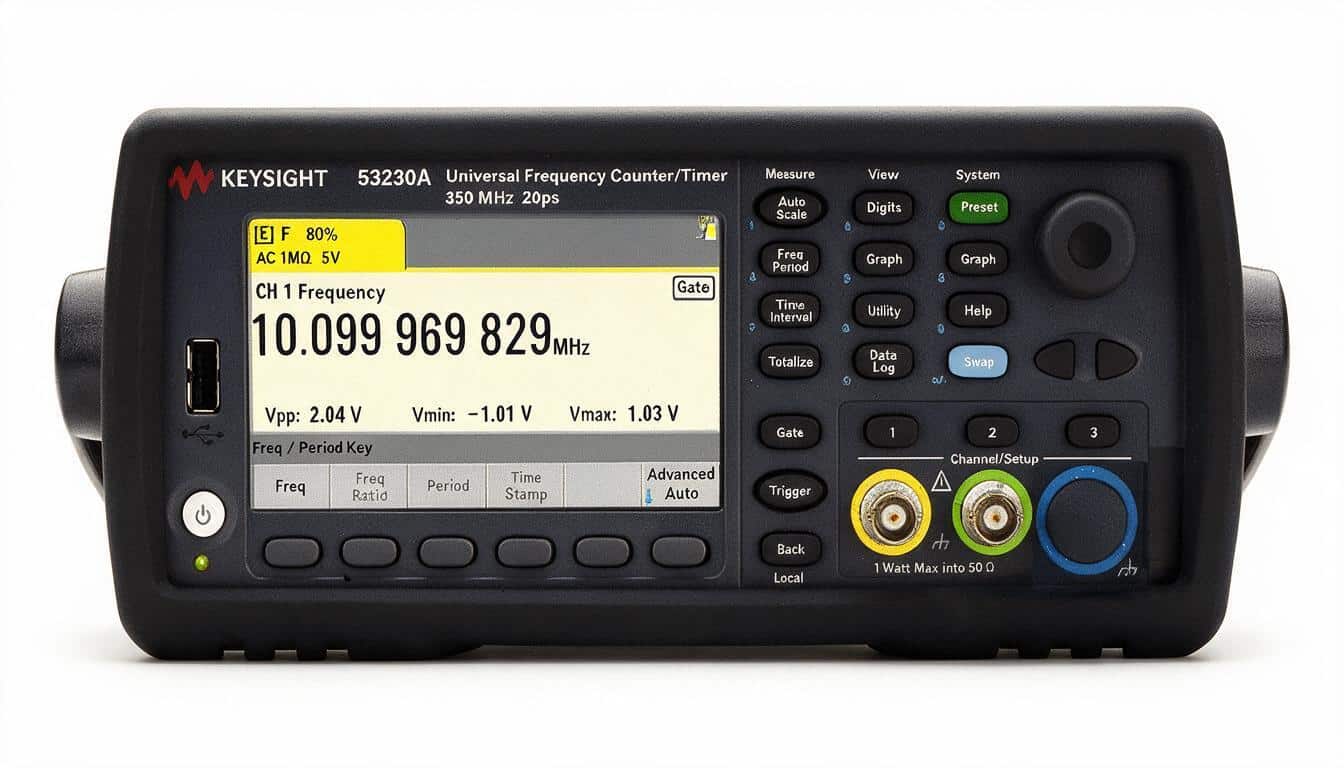

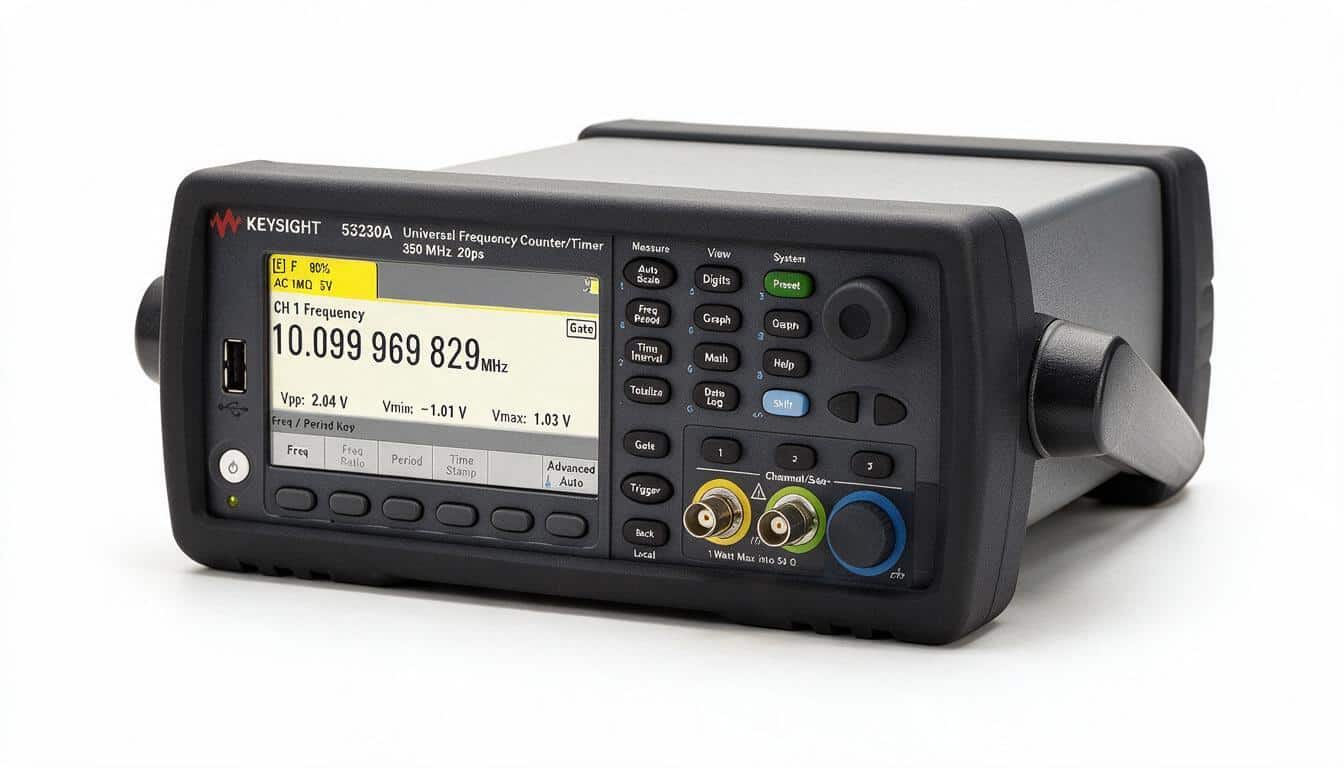

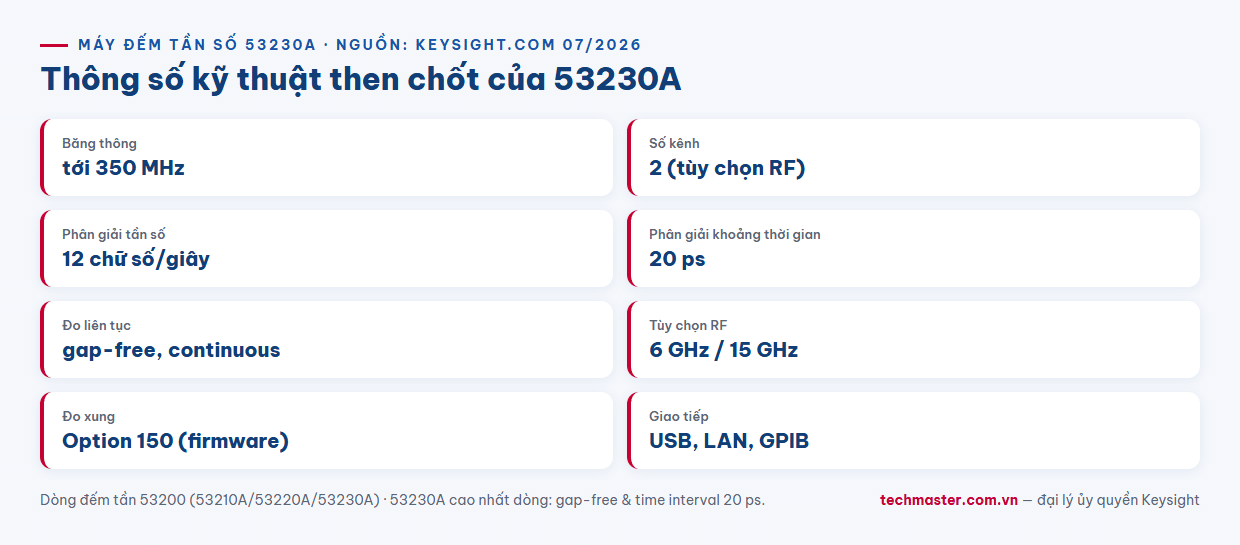

53230A là máy đếm tần/timer đa năng, băng thông tới 350 MHz với 2 kênh đầu vào, đạt độ phân giải tần số 12 chữ số/giây và độ phân giải khoảng thời gian 20 ps. Điểm tách máy khỏi các model thấp hơn là khả năng đo liên tục gap-free — ghi số liệu không có khe hở giữa các phép đo. Có thể thêm kênh RF thứ ba đo tới 6 GHz hoặc 15 GHz, và tùy chọn firmware đo xung (Option 150). Giao tiếp USB, LAN và GPIB cho tự động hóa. Sáu ứng dụng dưới đây khai thác lần lượt các năng lực đó.

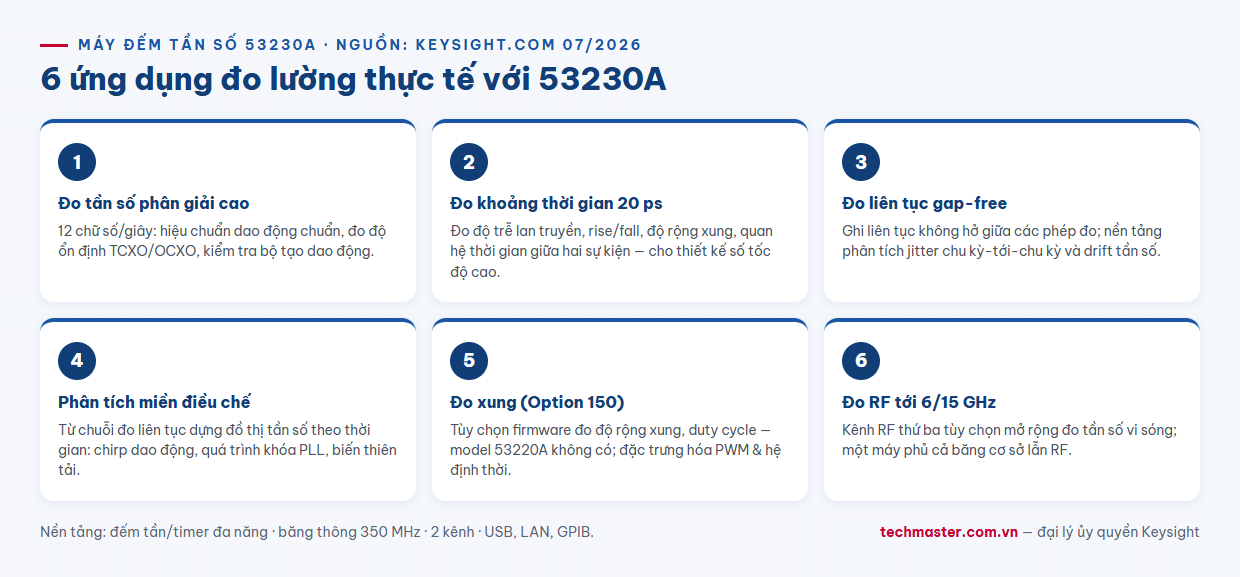

Ứng dụng 1 — Đo tần số độ phân giải cao
Với 12 chữ số/giây, máy đếm tần số Keysight 53230A phân biệt được hai tần số sát nhau tới mức rất tinh — cần thiết khi hiệu chuẩn dao động chuẩn, đo độ ổn định TCXO/OCXO, hay kiểm tra tần số phát của bộ tạo dao động. Độ phân giải cao cũng cho phép rút ngắn thời gian gate mà vẫn giữ được số chữ số ý nghĩa, hữu ích khi cần đo nhanh nhiều điểm.
Ứng dụng 2 — Đo khoảng thời gian (time interval) tới 20 ps
Độ phân giải khoảng thời gian 20 ps là thế mạnh nổi bật của 53230A: đo độ trễ lan truyền giữa hai tín hiệu, thời gian tăng/giảm, độ rộng xung hay quan hệ thời gian giữa hai sự kiện. Đây là phép đo then chốt trong thiết kế số tốc độ cao và kiểm tra định thời (timing), nơi vài chục picosecond quyết định biên an toàn của hệ thống.
Ứng dụng 3 — Đo liên tục gap-free, phân tích jitter và drift
Khả năng đo gap-free cho phép 53230A ghi liên tục hàng loạt phép đo mà không có khe hở thời gian giữa chúng. Nhờ đó, máy tái tạo được diễn biến của tín hiệu theo thời gian — nền tảng để phân tích jitter chu kỳ-tới-chu kỳ, độ trôi tần số (drift) và độ ổn định dài hạn. Máy đếm không có gap-free chỉ chụp các mẫu rời rạc và bỏ sót những gì xảy ra giữa hai lần đo; 53230A không bỏ sót.
Ứng dụng 4 — Phân tích miền điều chế (modulation domain)
Từ chuỗi số liệu tần số/khoảng thời gian đo liên tục, 53230A dựng được đồ thị tần số theo thời gian — kiểu phân tích miền điều chế giúp nhìn thấy tần số thay đổi ra sao trong quá trình chuyển trạng thái: chirp của bộ dao động, quá trình khóa của PLL, hay biến thiên tần số khi tải thay đổi. Đây là góc nhìn mà chỉ đọc một con số tần số tĩnh không thể cung cấp.
Ứng dụng 5 — Đo xung với Option 150
Với tùy chọn firmware đo xung (Option 150) — tính năng mà model 53220A không có — 53230A đo trực tiếp các tham số xung như độ rộng xung và chu kỳ nhiệm vụ (duty cycle). Điều này biến máy thành công cụ đặc trưng hóa tín hiệu xung trong mạch điều khiển, PWM và các hệ định thời, thay vì phải suy diễn gián tiếp từ phép đo tần số.
Ứng dụng 6 — Đo tần số RF tới 6/15 GHz
Thêm kênh RF thứ ba (tùy chọn), 53230A đo được tần số tới 6 GHz hoặc 15 GHz — mở rộng máy từ đếm tần số băng cơ sở sang đo tín hiệu vi sóng. Với phòng lab làm việc cả tín hiệu số tốc độ cao lẫn RF, một máy phủ được cả hai giúp giảm thiết bị và thống nhất quy trình đo tần số trên cùng một nền tảng.
Chọn đúng model trong dòng 53200
Dòng đếm tần 53200 còn có 53210A (đếm tần RF 1 kênh, 10 chữ số/s) và 53220A (đa năng 2 kênh, time interval 100 ps). 53230A vượt lên nhờ time interval 20 ps, đo gap-free và Option 150 đo xung. Nếu phép đo của bạn không cần gap-free hay độ phân giải thời gian cực cao, model thấp hơn có thể đủ — bảng so sánh chi tiết ba model có trong bài so sánh máy đếm tần Keysight 53230A với 53220A và 53210A.
Kết luận
Giá trị của Keysight 53230A nằm ở tổ hợp: độ phân giải tần số 12 chữ số/s, khoảng thời gian 20 ps, đo gap-free và các tùy chọn RF tới 15 GHz cùng đo xung. Từ hiệu chuẩn dao động, đo định thời, phân tích jitter đến đo RF — một máy phủ nhiều bài toán tần số/thời gian. Xem cấu hình tùy chọn và báo giá tại trang sản phẩm, hoặc duyệt danh mục thiết bị đo lường Keysight tại Techmaster.
Câu hỏi thường gặp
Máy đếm tần số Keysight 53230A đo được những đại lượng nào?
53230A đo tần số (băng thông tới 350 MHz, độ phân giải 12 chữ số/giây), khoảng thời gian tới 20 ps, và đo liên tục gap-free. Có tùy chọn kênh RF đo tới 6/15 GHz và Option 150 đo xung; giao tiếp USB, LAN, GPIB.
Đo gap-free của 53230A có ý nghĩa gì?
Đo gap-free ghi liên tục các phép đo không có khe hở thời gian, nhờ đó 53230A tái tạo diễn biến tín hiệu theo thời gian để phân tích jitter, drift và điều chế — điều máy đếm thông thường không làm được.
Mua Keysight 53230A chính hãng kèm hiệu chuẩn ở đâu?
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, tư vấn chọn tùy chọn kênh RF và firmware, giao máy chính hãng kèm chứng chỉ và cung cấp dịch vụ hiệu chuẩn ISO/IEC 17025.
