Ngoài hiện trường, đồng hồ vạn năng tốt không phải là máy nhiều chức năng nhất, mà là máy vẫn đọc được số trong điều kiện thật: tủ điện thiếu sáng, dây song song sinh điện áp ma, ngõ ra biến tần nhiều sóng hài. Keysight U1273A được dựng cho đúng nhóm công việc đó — màn hình OLED tương phản 2000:1 góc nhìn 160 độ, độ phân giải 30.000 count, chế độ trở kháng thấp ZLOW và bộ lọc thông thấp 1 kHz. Bài này xếp theo ngành nghề, mỗi ngành gắn với một đặc tính có thật trong tài liệu Keysight. Lưu ý: Keysight ghi U1273A đã ngừng sản xuất, thay thế bằng U1282A.
Keysight U1273A: bốn đặc tính quyết định máy hợp với ngành nào

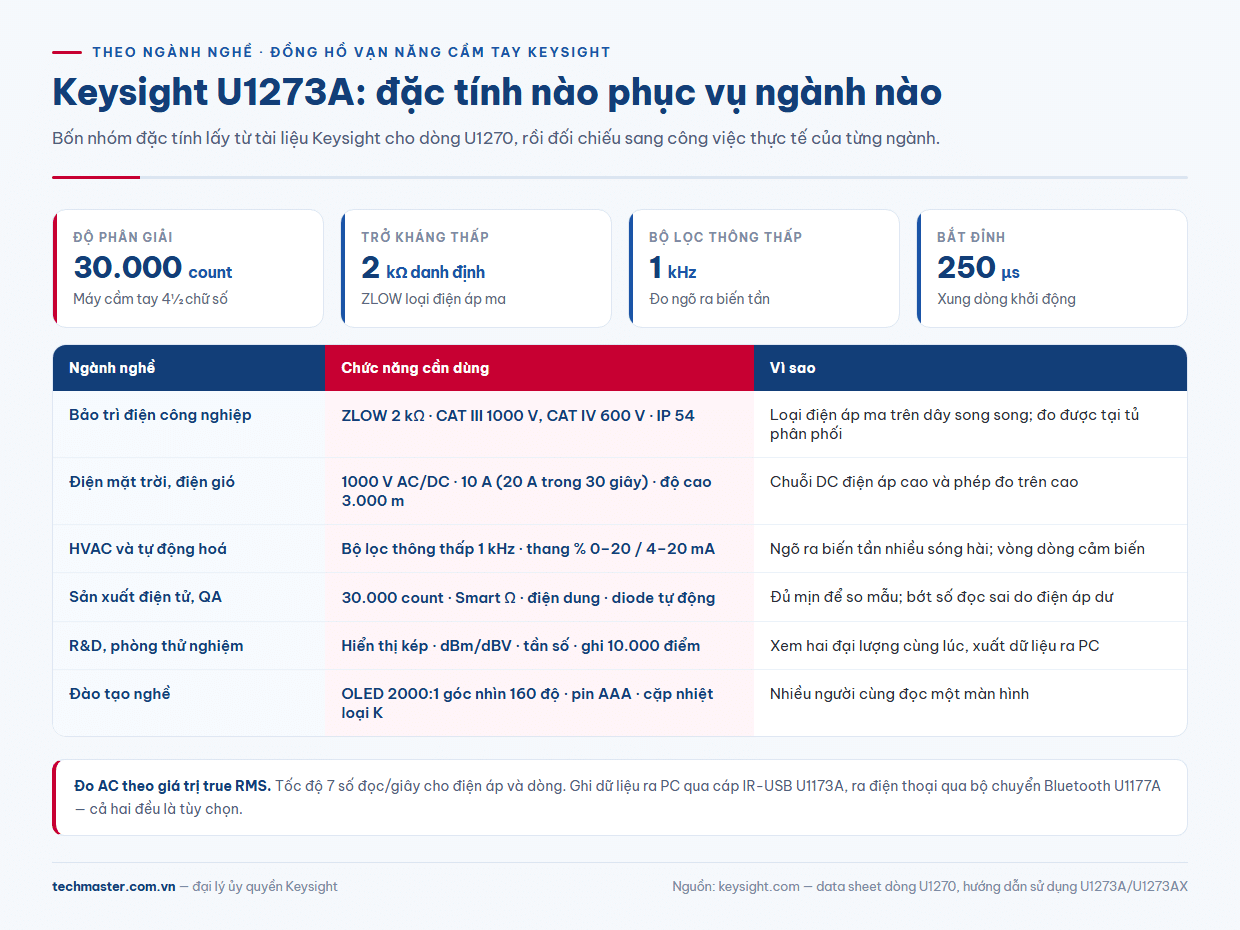

Bốn nhóm đặc tính sau, lấy từ tài liệu Keysight cho dòng U1270, là cơ sở cho các khuyến nghị phía dưới.
- Đọc số trong điều kiện xấu: OLED 2000:1 góc nhìn 160 độ; 30.000 count ở dạng máy 4½ chữ số; 7 số đọc/giây cho điện áp và dòng, kèm hàm Smooth.
- Chịu môi trường: IP 54 chống nước và bụi, làm việc tới độ cao 3.000 m, an toàn CAT III 1000 V và CAT IV 600 V.
- Xử lý tín hiệu bẩn: ZLOW trở kháng thấp 2 kΩ danh định, bộ lọc chặn thành phần trên 1 kHz, bắt đỉnh tới 250 µs, đo AC theo giá trị true RMS.
- Giữ lại dữ liệu: bộ nhớ trong tới 10.000 điểm; Bluetooth qua bộ chuyển U1177A hoặc cáp IR-USB U1173A (tùy chọn).
Cấu hình đầy đủ của đồng hồ vạn năng cầm tay Keysight U1273A có trên trang sản phẩm.
Bảo trì điện công nghiệp: ZLOW 2 kΩ và cấp an toàn CAT III 1000 V
Trong máng cáp nhà máy, dây không mang điện chạy song song dây có điện sẽ nhận điện áp cảm ứng qua ghép tụ. Đồng hồ trở kháng cao đọc ra vài chục vôn trên sợi dây đã cắt nguồn — đó là điện áp ma. Chế độ ZLOW đặt trở kháng thấp 2 kΩ danh định lên que đo để tiêu tán điện áp ghép đó.
Hai chi tiết vận hành từ hướng dẫn sử dụng Keysight: khi bật ZLOW máy tắt tự động chọn thang và cố định thang 1000 V; và không dùng ZLOW cho mạch có thể hỏng vì trở kháng thấp này. Xem thêm bài loại điện áp ma bằng chế độ ZLOW. Cấp CAT III 1000 V và CAT IV 600 V cho phép làm việc tại tủ phân phối và phía nguồn vào công trình.
Điện mặt trời và năng lượng: đo tới 1000 V, làm việc ở độ cao 3.000 m
Chuỗi pin mặt trời thường vượt 600 V một chiều, nên dải đo tới 1000 V AC/DC là điều kiện cần. Dòng tới 10 A, chịu 20 A trong 30 giây, đủ cho phép đo chuỗi trước tủ gom. Với điện gió, Keysight nêu rõ dòng U1270 làm việc tới độ cao 3.000 m.
Phần hay bị bỏ quên là ghi dữ liệu: 10.000 điểm trong bộ nhớ trong, một phiên ghi tối đa 99.999 giây — đủ để máy theo dõi điện áp một chuỗi suốt ca. Đưa dữ liệu sang máy tính cần cáp U1173A kèm phần mềm GUI Data Logging, sang điện thoại thì dùng U1177A.
HVAC và tự động hoá: bộ lọc thông thấp 1 kHz, thang phần trăm 4–20 mA
Ngõ ra biến tần là xung PWM giàu sóng hài; đo thẳng bằng chế độ AC thường cho con số cao hơn giá trị động cơ thực nhận. Bộ lọc thông thấp của dòng U1270 chặn thành phần trên 1 kHz để đo ngõ ra biến tần chính xác hơn, và trên U1273A bộ lọc dùng được cả ở chế độ AC và AC+DC.
Với vòng dòng cảm biến và van điều khiển, máy có thang hiển thị phần trăm cho 0–20 mA hoặc 4–20 mA ở cả dải mA và dải A. Khi cần soi chất lượng điện, hàm bắt đỉnh 250 µs ghi lại xung dòng khởi động; tỉ số đỉnh trên giá trị true RMS cho ra hệ số đỉnh.
Sản xuất điện tử và R&D: U1273A thông số nào đáng dùng trên bàn thử
Ba mục trong U1273A thông số được dùng nhiều nhất trên bàn kiểm tra. Độ phân giải 30.000 count đủ mịn khi so mẫu. Smart Ω là phép đo điện trở có bù offset, giảm số đọc sai do điện áp dư sinh bởi dòng rò. Hiển thị kép cho màn phụ hiện tần số ghép AC hoặc DC, giá trị dBm/dBV với trở kháng tham chiếu đặt được, hoặc nhiệt độ môi trường.
Máy còn có kiểm tra diode tự động, đo điện dung và đo nhiệt độ bằng cặp nhiệt loại K kèm theo máy; menu cho đổi sang loại J.
Đào tạo nghề và phòng thực hành điện
Ở lớp thực hành, thứ quyết định là cả nhóm học viên cùng đọc được một màn hình, và OLED góc nhìn 160 độ giải quyết đúng chuyện đó. Máy chạy bằng bốn pin AAA 1,5 V loại kiềm. Cần nói thẳng một điểm: Keysight ghi báo thông mạch bằng đèn nền nhấp nháy chỉ áp dụng cho U1271A và U1272A. U1273A vẫn có kiểm tra thông mạch kèm còi, nhưng xưởng ồn cần tín hiệu nhìn thấy thì nên cân nhắc model khác trong dòng U1270.
Bảng đối chiếu ngành nghề và chức năng cần dùng
| Ngành nghề | Chức năng cần dùng | Vì sao |
|---|---|---|
| Bảo trì điện công nghiệp | ZLOW 2 kΩ, CAT III 1000 V / CAT IV 600 V, IP 54 | Loại điện áp ma; đo được tại tủ phân phối |
| Điện mặt trời, điện gió | 1000 V AC/DC, 10 A (20 A trong 30 giây), độ cao 3.000 m | Chuỗi DC điện áp cao, phép đo trên cao |
| HVAC và tự động hoá | Bộ lọc thông thấp 1 kHz, thang % 4–20 mA, bắt đỉnh 250 µs | Ngõ ra biến tần nhiều sóng hài; vòng dòng |
| Sản xuất điện tử, QA | 30.000 count, Smart Ω, điện dung, kiểm tra diode tự động | Đủ mịn để so mẫu; bớt số đọc sai do điện áp dư |
| R&D, phòng thử nghiệm | Hiển thị kép, dBm/dBV, tần số, ghi 10.000 điểm | Xem hai đại lượng cùng lúc, xuất dữ liệu ra PC |
| Đào tạo nghề | OLED góc nhìn 160 độ, pin AAA, cặp nhiệt loại K kèm máy | Nhiều người cùng đọc một màn hình |
U1273A ngừng sản xuất: phân biệt với U1273AX và đường sang U1282A
Keysight xếp U1273A ở trạng thái đã ngừng sản xuất nhưng vẫn được hỗ trợ, và khuyến nghị model thay thế là U1282A — máy cầm tay 4½ chữ số với cấp bảo vệ IP67 cao hơn mức IP 54. Máy đang chạy không phải thay ngay, nhưng kế hoạch mua mới nên chuyển sang model thay thế.
Cần phân biệt hai mã dễ nhầm. U1273A là bản OLED tiêu chuẩn, kèm bốn pin AAA kiềm. U1273AX là bản cho môi trường lạnh: Keysight nêu máy hoạt động tới −40 °C mà không cần thời gian khởi động, kèm pin lithium. Con số −40 °C thuộc về U1273AX, đừng gán cho U1273A; các đặc tính còn lại chung cho cả hai. Nếu đang cân nhắc mua mới, xem bài U1282A trong 5 ngành, hoặc so sánh U1253B với U1252B và U1251B.
Đồng hồ vạn năng cầm tay Keysight: U1273A giá và hỗ trợ tại Việt Nam
Về U1273A giá, tổng chi phí phụ thuộc cấu hình thực tế: cáp IR-USB U1173A, bộ chuyển Bluetooth U1177A hay cặp nhiệt dự phòng đều làm đổi con số. Vui lòng liên hệ báo giá theo đúng danh mục bạn cần. Cấu hình và phụ kiện của U1273A thông số có trên trang sản phẩm, danh mục đầy đủ nằm ở trang thiết bị đo Keysight.
Trong nhóm đồng hồ vạn năng cầm tay Keysight, U1273A là lựa chọn của người làm hiện trường cần đọc số trong ánh sáng yếu. Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025 cho máy đang dùng, kể cả model đã ngừng sản xuất. Cần tư vấn cấu hình hoặc báo giá máy đo cầm tay U1273A, mời liên hệ đội kỹ sư của Techmaster.
