Thông số kỹ thuật của máy đo Thiết bị hiệu chuẩn điện tử – Keysight N7554A
Thông số kỹ thuật chung |
|
| Type | 2-port Economy Electronic Calibration Module |
| Connector Options | 3.5 mm or Type-N 50 Ω |
| Frequency Range | DC to 18 GHz |
| Typical Maximum Input Power | – 15 dBm |
| Typical Damage Level | + 10 dBm |
| Maximum DC Voltage | 0 V (applied to test port) |
| Operating Temperature | +15 °C to +35 °C |
| Relative Humidity (RH) | Up to 75% (non-condensing) |
| Directivity (up to 18 GHz) | ≥ 36 dB |
| Source Match (up to 18 GHz) | ≥ 28 dB |
| Reflection Tracking | ± 0.13 to ± 0.30 dB (depending on frequency) |
| Interface | USB (controlled via compatible Keysight VNAs) |
| Compatibility | Keysight VNAs: PNA, ENA, PXI, Streamline |

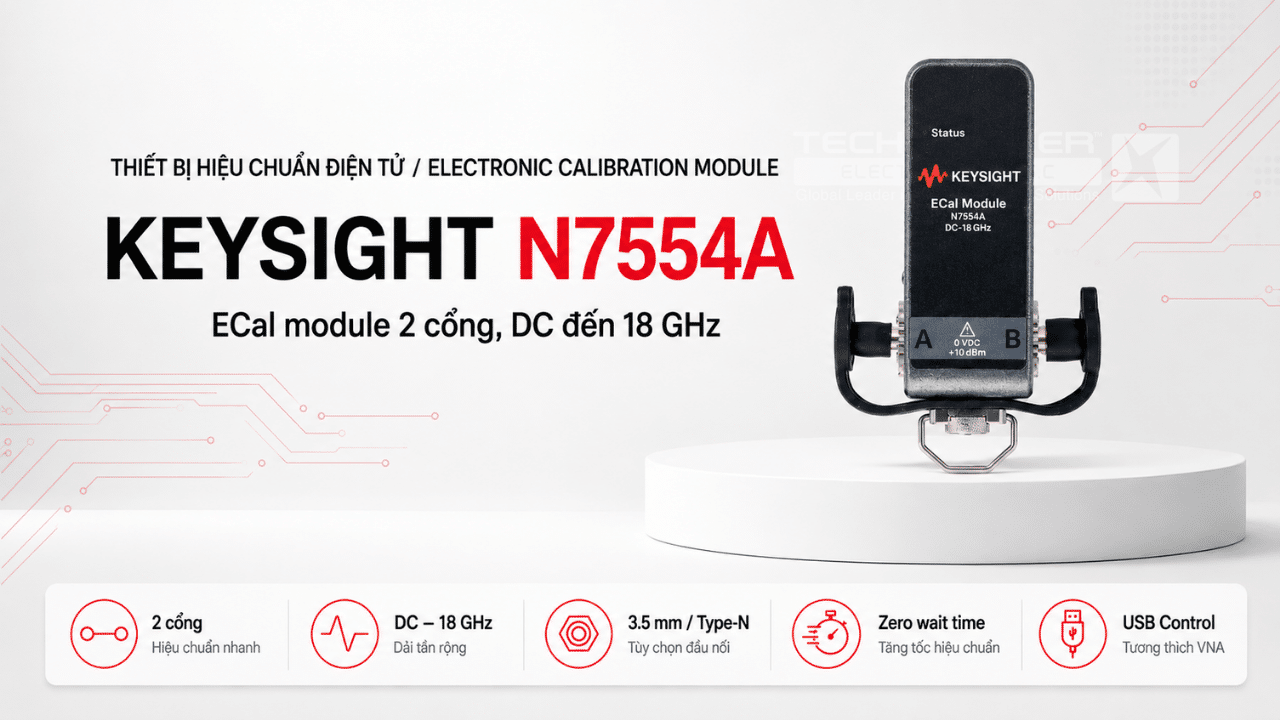

Keysight N7554A: Máy hiệu chuẩn điện tử module (Ecal)
Keysight N7554A là thiết bị hiệu chuẩn điện tử module 2 cổng. Thiết bị được thiết kế để tự động hóa quá trình hiệu chuẩn máy phân tích mạng vector (VNA) trong phạm vi tần số từ DC đến 18 GHz. Sản phẩm có thiết kế nhỏ gọn, độ chính xác cao và khả năng tương thích với nhiều dòng VNA của Keysight như PNA, ENA, PXI và Streamline. N7554A giúp tối ưu hóa quy trình đo kiểm RF/microwave một cách nhanh chóng và hiệu quả.
Khác với các bộ chuẩn thủ công sử dụng open/short/load/thru, N7554A cho phép hiệu chuẩn hoàn toàn tự động chỉ với một lần kết nối, thao tác phần mềm qua USB, giúp giảm thiểu sai sót từ phía người dùng. Từ đó, giúp kéo dài tuổi thọ đầu nối và tăng tính lặp lại của phép đo. Thiết bị có thể lựa chọn đầu nối 3.5 mm hoặc N-type, tùy thuộc vào cấu hình hệ thống đo.
Keysight N7554A là giải pháp lý tưởng cho các kỹ sư RF cần hiệu chuẩn với độ chính xác cao, nhanh chóng và tin cậy trong môi trường R&D cũng như sản xuất công nghiệp.
