Khi chọn máy phân tích tín hiệu X-Series, câu hỏi khó không phải là dải tần — mà là cấp máy. Bốn cấp CXA, EXA, MXA và PXA đều phủ dải vi sóng, đều chạy chung phần mềm đo PathWave X-Series, và nhìn từ ngoài rất giống nhau. Khác biệt nằm ở ba con số ít được nhắc tới: băng thông phân tích, nhiễu nền và nhiễu pha. Máy phân tích phổ Keysight N9020B giữ vị trí MXA — cấp giữa cao — và bài viết này đặt nó cạnh ba cấp còn lại để bạn thấy mình mua gì khi bước lên hoặc xuống một bậc.

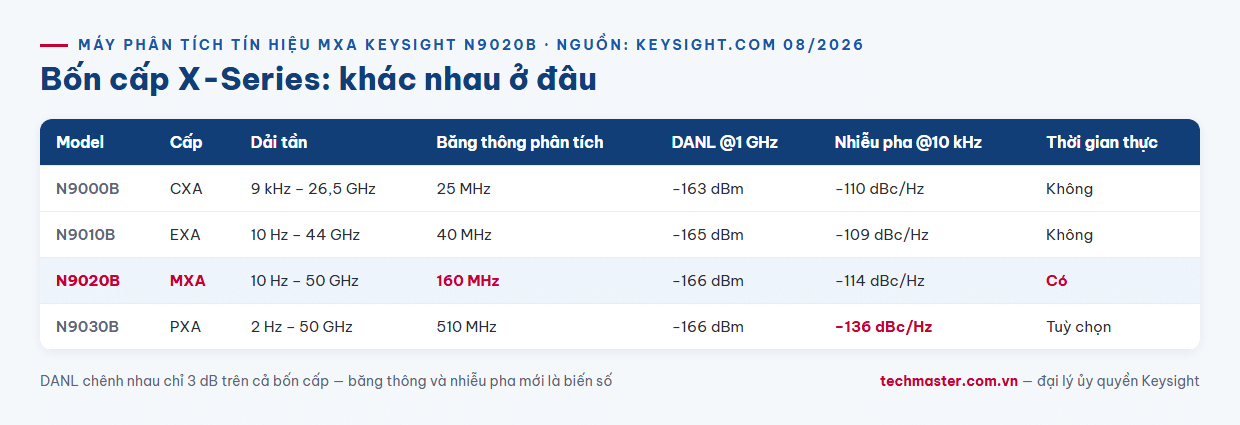

Bốn cấp X-Series trong một bảng
Số liệu dưới đây lấy từ trang sản phẩm Keysight của từng model, đo ở cùng điều kiện tham chiếu 1 GHz để so sánh được với nhau.
| Model | Cấp | Dải tần | Băng thông phân tích | DANL @1 GHz | Nhiễu pha @10 kHz | Phân tích thời gian thực |
|---|---|---|---|---|---|---|
| N9000B | CXA | 9 kHz – 26,5 GHz | 25 MHz | −163 dBm | −110 dBc/Hz | Không |
| N9010B | EXA | 10 Hz – 44 GHz | 40 MHz | −165 dBm | −109 dBc/Hz | Không |
| N9020B | MXA | 10 Hz – 50 GHz | 160 MHz | −166 dBm | −114 dBc/Hz | Có |
| N9030B | PXA | 2 Hz – 50 GHz | 510 MHz | −166 dBm | −136 dBc/Hz | Tuỳ chọn |
Băng thông phân tích: con số quyết định bạn đo được tín hiệu gì
Đây là khác biệt lớn nhất và cũng dễ bị bỏ qua nhất. Băng thông phân tích không phải dải tần — nó là bề rộng cửa sổ mà máy có thể số hoá và phân tích cùng lúc tại một tần số trung tâm.
Bước từ EXA lên MXA là bước từ 40 MHz lên 160 MHz, tức gấp bốn lần. Ý nghĩa thực tế rất cụ thể: một kênh 5G NR có thể rộng 100 MHz. Với 40 MHz, bạn không giải điều chế được kênh đó trong một lần thu — phải chia nhỏ và ghép, hoặc đơn giản là không làm được phép đo EVM toàn kênh. Với 160 MHz của N9020B, kênh 100 MHz nằm gọn trong cửa sổ, và phép đo chất lượng điều chế trở thành một thao tác một nút.
Ngược lại, nếu công việc của bạn là đo sóng mang hẹp, tìm nhiễu giả hoặc kiểm tra hài — những phép đo mà bề rộng tín hiệu chỉ vài MHz — thì 160 MHz là năng lực bạn trả tiền mà không dùng đến. Đó là lúc cấp EXA hoặc CXA hợp lý hơn; chúng tôi đã phân tích riêng nhóm này ở bài so sánh máy phân tích tín hiệu Keysight N9010B EXA.
Nhiễu pha: nơi PXA thực sự tách khỏi phần còn lại
Nhìn cột DANL, khoảng cách giữa bốn cấp khá hẹp — từ −163 dBm đến −166 dBm, tức chỉ 3 dB trên toàn dải sản phẩm. Nhiễu nền vì thế hiếm khi là lý do quyết định.
Cột nhiễu pha thì khác hẳn. N9020B đạt −114 dBc/Hz tại offset 10 kHz, nhỉnh hơn EXA khoảng 5 dB. Nhưng PXA đạt −136 dBc/Hz — cách MXA tới 22 dB. Đó không phải chênh lệch tăng dần mà là một bậc thang.
Nhiễu pha là thứ giới hạn khả năng nhìn thấy một tín hiệu nhỏ nằm sát một tín hiệu lớn. Nếu bạn đo dao động ký chuẩn, bộ tổng hợp tần số, radar hoặc bất kỳ thứ gì mà độ sạch phổ là chỉ tiêu nghiệm thu, PXA là cấp cần thiết chứ không phải xa xỉ. Nếu bạn đo máy phát thông tin di động, thiết bị Wi-Fi, module IoT hoặc kiểm tra EMC, mức nhiễu pha của MXA đã nằm dưới ngưỡng quan tâm.
Phân tích thời gian thực: năng lực chỉ MXA có sẵn
Trong bảng trên, ô đáng chú ý nhất nằm ở cột cuối. CXA và EXA không có phân tích phổ thời gian thực. PXA có, nhưng là tuỳ chọn. N9020B là cấp duy nhất Keysight công bố năng lực phân tích thời gian thực toàn băng như một đặc trưng của máy.
Phép quét truyền thống có một điểm mù cố hữu: máy quét từ đầu dải tới cuối dải, và trong lúc nó ở đầu dải, một xung ngắn xuất hiện ở cuối dải sẽ không bao giờ được ghi nhận. Với tín hiệu nhảy tần, phát xung ngắn hoặc nhiễu gián đoạn, xác suất bỏ sót là rất cao.
Phân tích thời gian thực xử lý liên tục toàn bộ băng thông phân tích, không có khoảng chết. Đó là lý do năng lực này gắn liền với các bài toán: truy tìm nguồn can nhiễu trong mạng di động, phân tích tín hiệu nhảy tần trong quốc phòng, và bắt lỗi phát xạ gián đoạn trong EMC.
Những gì giống nhau trên cả bốn cấp
Một điểm khiến việc chọn cấp bớt rủi ro: phần mềm đo giống nhau. Cả bốn cấp đều chạy các ứng dụng đo PathWave X-Series, với giao diện một nút cho các chuẩn thông dụng. Bài đo bạn xây trên CXA hôm nay chạy lại được trên MXA hay PXA mà không phải viết lại quy trình.
Với N9020B, gói Power Suite được tính sẵn trong máy, phủ các phép đo công suất kênh, công suất kênh lân cận, chiếm dụng băng thông và biến dạng. Đo công suất còn được tăng tốc bằng phần cứng, giúp rút ngắn thời gian chu kỳ khi chạy hàng loạt trên chuyền.
Về độ chính xác điều chế, Keysight công bố N9020B đạt EVM thấp tới 0,3% (tương đương −50 dB) — con số đủ để dùng làm thiết bị tham chiếu khi kiểm tra máy phát trong sản xuất.
Chọn dải tần trong chính N9020B
Sau khi chốt cấp MXA, bước tiếp theo là chọn trần tần số. Keysight N9020B có các mốc 3,6 GHz, 26,5 GHz, 44 GHz và 50 GHz.
Nguyên tắc chọn không phải là tần số làm việc mà là hài bậc cao nhất bạn cần nhìn. Một máy phát 2,4 GHz cần nhìn tới hài bậc năm là đã chạm 12 GHz, vượt xa mốc 3,6 GHz. Nếu công việc chỉ quanh băng tần di động dưới 6 GHz và không cần soi hài, mốc 3,6 GHz tiết kiệm đáng kể. Với các nhóm làm radar băng K, vệ tinh hoặc mmWave giai đoạn đầu, mốc 44 GHz và 50 GHz là bắt buộc.
Điểm cần lưu ý khi lập ngân sách: trần tần số là lựa chọn phần cứng lúc mua, khó thay đổi về sau hơn nhiều so với các gói phần mềm đo. Nếu còn phân vân, nên nghiêng về mốc cao hơn một bậc.

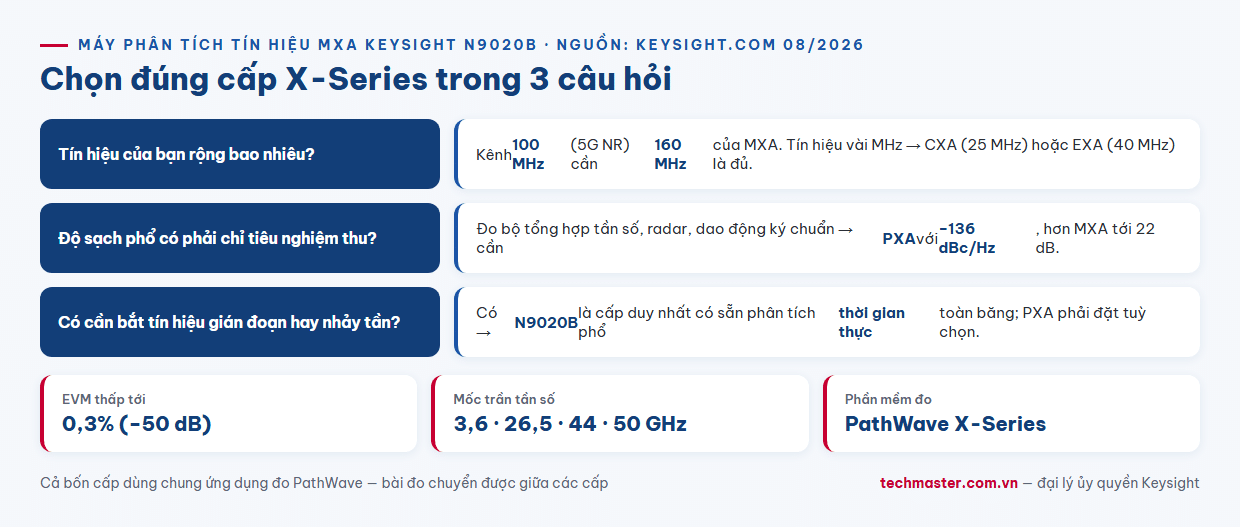

Tóm tắt: N9020B hợp với ai
MXA là cấp hợp lý khi bạn cần giải điều chế tín hiệu băng rộng hiện đại và cần bắt sự kiện gián đoạn, nhưng không làm việc với các chỉ tiêu độ sạch phổ khắt khe nhất. Cụ thể là các nhóm phát triển và sản xuất thiết bị vô tuyến 5G, Wi-Fi thế hệ mới, module vệ tinh và thiết bị quốc phòng ở mức hệ thống.
Nếu tín hiệu của bạn hẹp và ngân sách là ràng buộc chính, hãy đối chiếu thêm bài ứng dụng máy phân tích tín hiệu CXA Keysight N9000B và bài Keysight N9010B EXA theo ngành nghề trước khi quyết định.
Mua và hỗ trợ tại Việt Nam
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời cho thiết bị đã bán. Với máy phân tích tín hiệu, hai việc nên làm rõ ngay từ đầu là trần tần số phần cứng và danh sách ứng dụng đo cần kích hoạt, vì đây là hai khoản chi phí lớn nhất và có logic nâng cấp khác nhau. Toàn bộ họ X-Series cùng danh mục thiết bị đo lường đều có sẵn để đối chiếu cấu hình.
Câu hỏi thường gặp
Keysight N9020B khác gì so với N9010B EXA và N9000B CXA?
Khác biệt chính nằm ở băng thông phân tích và năng lực thời gian thực. N9020B MXA đạt băng thông phân tích 160 MHz, so với 40 MHz của N9010B EXA và 25 MHz của N9000B CXA. N9020B cũng là cấp duy nhất trong ba model có phân tích phổ thời gian thực. Về nhiễu nền, khoảng cách hẹp hơn nhiều: −166 dBm với MXA, −165 dBm với EXA và −163 dBm với CXA tại 1 GHz. Nhiễu pha tại offset 10 kHz lần lượt là −114, −109 và −110 dBc/Hz.
Khi nào nên chọn PXA N9030B thay vì MXA N9020B?
Khi chỉ tiêu công việc là độ sạch phổ. N9030B PXA đạt nhiễu pha −136 dBc/Hz tại offset 10 kHz, cách N9020B tới 22 dB, và có băng thông phân tích 510 MHz so với 160 MHz. PXA phù hợp khi đo bộ tổng hợp tần số, dao động ký chuẩn, radar hoặc bất kỳ ứng dụng nào cần nhìn tín hiệu nhỏ nằm sát tín hiệu lớn. Với đo máy phát di động, Wi-Fi, module IoT hay kiểm tra EMC, mức nhiễu pha của MXA thường đã đủ.
Máy phân tích phổ Keysight N9020B có những mốc dải tần nào?
N9020B MXA có các mốc trần tần số 3,6 GHz, 26,5 GHz, 44 GHz và 50 GHz, đều bắt đầu từ 10 Hz. Nên chọn theo hài bậc cao nhất cần quan sát chứ không theo tần số làm việc: một máy phát 2,4 GHz nếu cần nhìn tới hài bậc năm đã chạm 12 GHz. Trần tần số là lựa chọn phần cứng lúc mua và khó thay đổi về sau hơn các gói phần mềm đo, nên khi còn phân vân thường nên nghiêng về mốc cao hơn một bậc.
