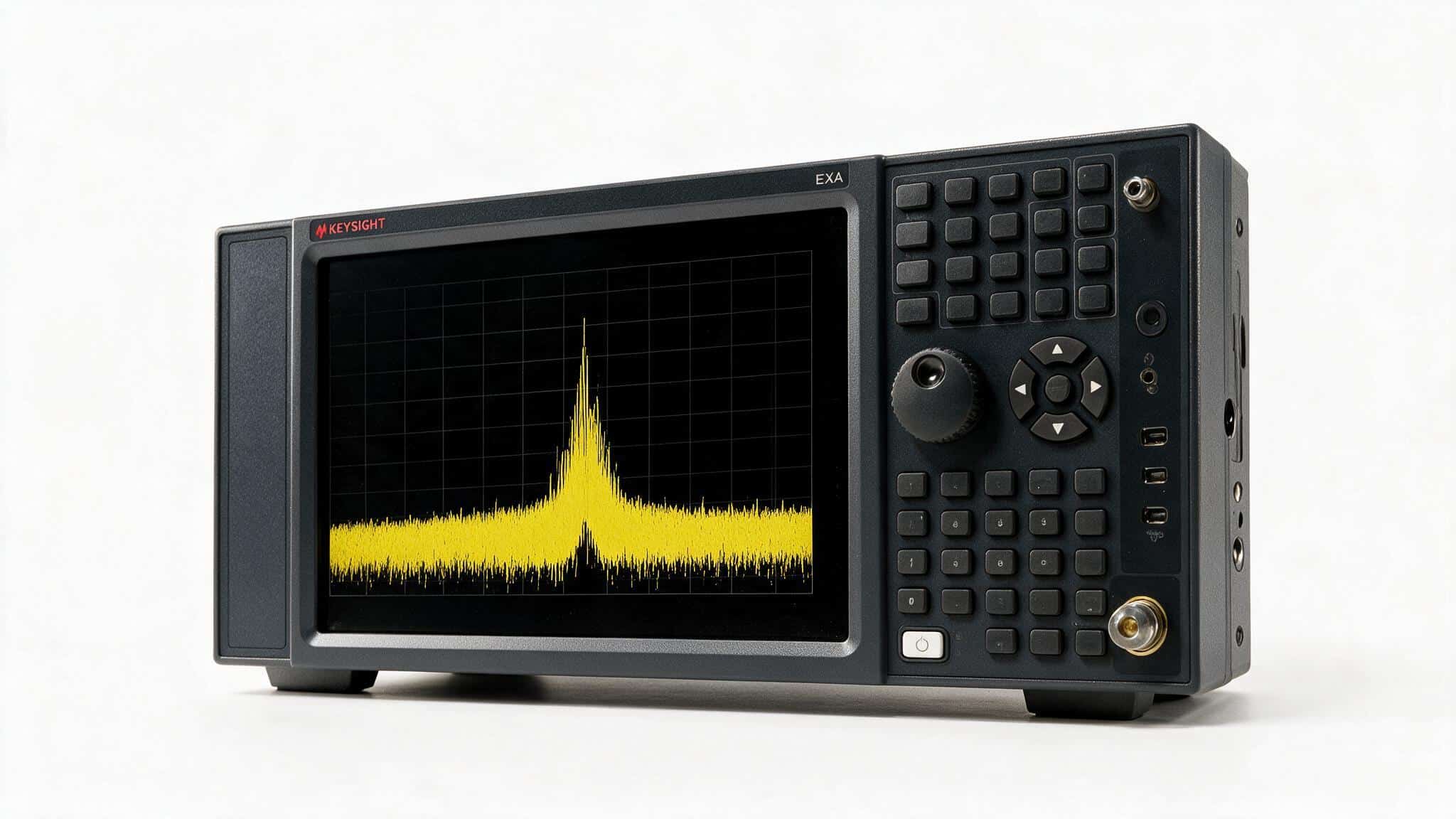

Máy phân tích tín hiệu Keysight N9010B EXA nằm giữa hai model hay bị đem ra so cùng: N9000B CXA ở dưới và N9020B MXA ở trên. Cả ba đều thuộc dòng X-Series, dùng chung nền tảng phần mềm ứng dụng PathWave và đều có màn hình đa chạm — nên bảng thông số nhìn qua rất giống nhau. Khác biệt thật nằm ở bốn con số: trần tần số, băng thông phân tích, độ nhạy và khả năng phân tích phổ thời gian thực. Bài viết đặt ba model cạnh nhau theo số liệu Keysight công bố (07/2026) và đưa ra cây quyết định chọn cấu hình.

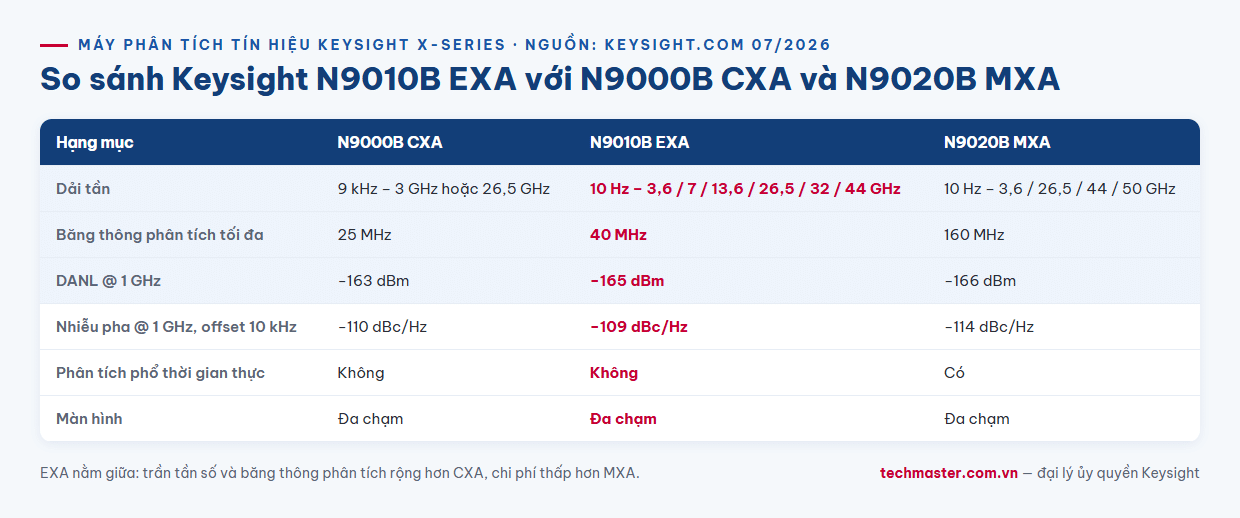

Bảng so sánh ba model
| Hạng mục | N9000B CXA | N9010B EXA | N9020B MXA |
|---|---|---|---|
| Dải tần | 9 kHz – 3 GHz hoặc 26,5 GHz | 10 Hz – 3,6 / 7 / 13,6 / 26,5 / 32 / 44 GHz | 10 Hz – 3,6 / 26,5 / 44 / 50 GHz |
| Băng thông phân tích tối đa | 25 MHz | 40 MHz | 160 MHz |
| DANL @ 1 GHz | −163 dBm | −165 dBm | −166 dBm |
| Nhiễu pha @ 1 GHz, offset 10 kHz | −110 dBc/Hz | −109 dBc/Hz | −114 dBc/Hz |
| Phân tích phổ thời gian thực | Không | Không | Có |
| Màn hình | Đa chạm | Đa chạm | Đa chạm |
Đọc bảng: điều gì thật sự khác nhau
Trần tần số là khác biệt rõ nhất. CXA chỉ có hai cấu hình (3 GHz và 26,5 GHz), trong khi EXA có sáu bậc từ 3,6 đến 44 GHz. Sáu bậc nghĩa là bạn mua đúng dải cần dùng thay vì nhảy cóc từ 3 GHz lên thẳng 26,5 GHz. Với ngân sách hữu hạn, khả năng chọn đúng bậc thường tiết kiệm hơn nhiều so với vài dB độ nhạy.
Điểm khởi đầu dải tần cũng khác. EXA và MXA bắt đầu từ 10 Hz, CXA từ 9 kHz. Nếu công việc chạm tới tín hiệu tần số rất thấp — đo nhiễu nguồn, phân tích rung động chuyển thành tín hiệu điện, một số bài đo EMC dải thấp — thì đây là ranh giới cứng, không phải chuyện tiện nghi.
Băng thông phân tích quyết định tín hiệu điều chế nào đo được. 25 MHz của CXA đủ cho LTE 20 MHz nhưng đã sát trần. 40 MHz của EXA cho biên rộng hơn. 160 MHz của MXA là mức cần cho tín hiệu 5G NR băng rộng. Đây là chỉ tiêu bị chạm trần nhanh nhất khi tiêu chuẩn vô tuyến thay đổi, nên cần nhìn xa hơn nhu cầu hiện tại.
Độ nhạy và nhiễu pha: khoảng cách nhỏ hơn tưởng tượng
DANL của ba máy lần lượt là −163, −165 và −166 dBm ở 1 GHz. Chênh lệch giữa EXA và MXA chỉ 1 dB — không phải yếu tố đáng để quyết định. Chênh lệch giữa CXA và EXA là 2 dB, cũng khiêm tốn. Trong thực tế, chọn đúng bộ tiền khuếch đại và giảm suy hao đường dẫn tín hiệu tạo ra khác biệt lớn hơn nhiều so với 2 dB DANL trên bảng thông số.
Nhiễu pha là chỗ MXA thật sự vượt lên: −114 dBc/Hz so với −109 của EXA và −110 của CXA. Năm dB ở offset 10 kHz là đáng kể khi đo dao động nội, đo tín hiệu điều chế pha, hoặc khi cần phân biệt hai sóng mang gần nhau. Đáng chú ý là EXA hơi kém CXA ở chỉ tiêu này — một minh chứng rằng “model cao hơn” không đồng nghĩa “tốt hơn ở mọi mặt”.
Phân tích phổ thời gian thực: ranh giới cứng
Cả CXA và EXA đều không có phân tích phổ thời gian thực; MXA có. Đây là ranh giới không vượt qua được bằng tùy chọn.
Vấn đề nào cần thời gian thực? Truy tìm nhiễu ngắt quãng. Máy phân tích quét truyền thống nhìn từng phần dải tần theo thứ tự, nên một xung nhiễu chỉ tồn tại vài chục micro giây và xuất hiện không đều rất dễ lọt qua giữa hai lần quét. Phân tích thời gian thực xử lý liên tục toàn bộ băng thông nên không có khoảng mù. Nếu công việc chính là săn nhiễu lạ trong môi trường phổ đông đúc, EXA không phải công cụ đúng dù trần tần số có phù hợp.

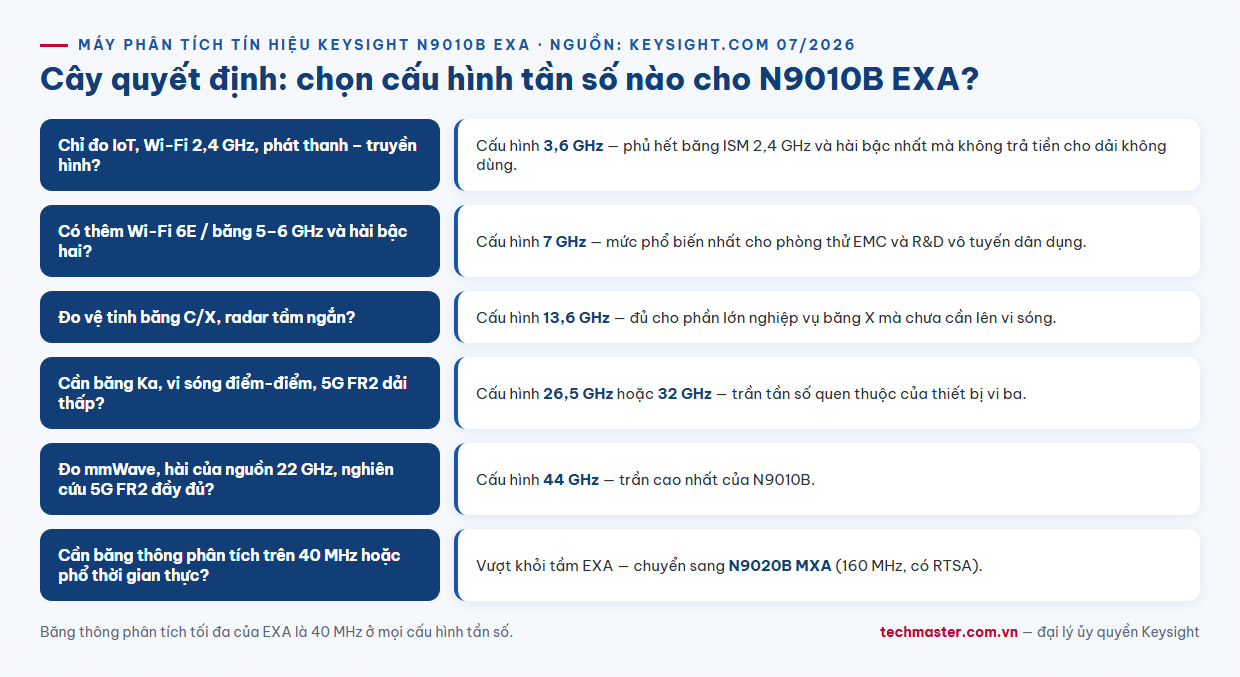

Chọn cấu hình tần số nào cho N9010B?
Sáu bậc tần số của EXA không phải để làm phong phú catalog. Mỗi bậc ứng với một nhóm công việc cụ thể: 3,6 GHz cho IoT, Wi-Fi 2,4 GHz và phát thanh – truyền hình; 7 GHz khi thêm Wi-Fi 6E và hài bậc hai; 13,6 GHz cho vệ tinh băng C/X và radar tầm ngắn; 26,5 hoặc 32 GHz cho vi ba điểm-điểm và 5G FR2 dải thấp; 44 GHz cho mmWave đầy đủ.
Nguyên tắc thực dụng khi chọn bậc: lấy tần số cơ bản cao nhất bạn phải đo, rồi kiểm tra xem có cần nhìn hài bậc hai hay bậc ba của nó không. Rất nhiều bài đo tuân thủ quy chuẩn yêu cầu khảo sát phát xạ giả tới hài bậc năm — nếu bỏ qua điều này khi chọn cấu hình, bạn sẽ phát hiện thiếu trần tần số đúng lúc cần nộp hồ sơ.
Phần chung: nền tảng phần mềm và giao diện
Một yếu tố ít được đưa vào bảng so sánh nhưng ảnh hưởng lớn tới chi phí sở hữu: cả ba model đều chạy trên nền tảng ứng dụng đo PathWave X-Series và đều dùng màn hình đa chạm.
Ý nghĩa thực tế có ba mặt. Thứ nhất, kỹ thuật viên đã quen thao tác trên một model sẽ dùng được model khác gần như ngay lập tức — không phải đào tạo lại từ đầu khi phòng lab nâng cấp thiết bị. Thứ hai, quy trình đo đã viết cho một máy có thể chuyển sang máy khác với ít chỉnh sửa, vì tập lệnh điều khiển và tên phép đo dùng chung. Thứ ba, khi mua thêm ứng dụng đo cho một chuẩn vô tuyến cụ thể, kiến thức và tài liệu về ứng dụng đó không bị khóa vào một model duy nhất.
Với đơn vị dự kiến mở rộng đội thiết bị theo thời gian, tính liên tục này thường tiết kiệm nhiều hơn khoản chênh lệch giá giữa hai model liền kề. Ngược lại, nó cũng nghĩa là bạn không thể trông chờ việc “đổi sang model cao hơn” để giải quyết một hạn chế phần cứng như băng thông phân tích — phần mềm giống nhau không bù được ranh giới phần cứng.
Kết luận: chọn theo ranh giới, không theo thứ hạng
Ba model này không xếp thành thang “kém – khá – tốt”. Chúng phân biệt nhau bằng ba ranh giới cứng: điểm khởi đầu 9 kHz hay 10 Hz, trần băng thông phân tích 25 / 40 / 160 MHz, và có hay không phân tích thời gian thực.
Chọn CXA khi dải tần và băng thông vừa đủ, ưu tiên chi phí. Chọn N9010B EXA khi cần chọn chính xác bậc tần số và cần biên băng thông phân tích rộng hơn CXA — đây là vùng đa số phòng thử vô tuyến dân dụng và R&D rơi vào. Chọn MXA khi vượt 40 MHz băng thông, cần nhiễu pha thấp hơn, hoặc bắt buộc phải có phân tích thời gian thực.
