Keysight 6813C là model công suất lớn nhất trong dòng nguồn AC/máy phân tích 6800C: 1750 VA, 300 V, 13 A, một pha, có bộ tạo sóng tùy ý tích hợp. Cùng dòng còn có 6811C và 6812C, ba máy dùng chung kiến trúc và dải tần nhưng khác nhau ở công suất và dòng. Bên cạnh đó, Keysight có dòng AC6800B, là nguồn AC cơ bản với công suất cao hơn nhưng ít chức năng đo hơn. Bài này đặt các model cạnh nhau để bạn chọn đúng cấu hình cho bài thử của mình. Mọi con số lấy từ data sheet 6800C (5992-2370EN), data sheet AC6800B (5992-2387EN) và trang sản phẩm Keysight.
Dòng 6800C gồm những gì và Keysight 6813C đứng ở đâu?
Data sheet của Keysight đặt tên cho dòng này là “6800C Series AC Power Source/Analyzers, 375–1750 VA”. Chữ “Analyzer” quan trọng: mỗi máy vừa là nguồn phát vừa là thiết bị đo. Keysight mô tả kiến trúc gồm một bộ tạo sóng tùy ý nối với bộ khuếch đại công suất. Nhờ đó máy phát được sóng sin chuẩn, sóng bị méo, và tín hiệu tổ hợp AC+DC. Máy cũng có thể cấp DC riêng hoặc dùng DC như độ lệch cộng thêm vào sóng AC.

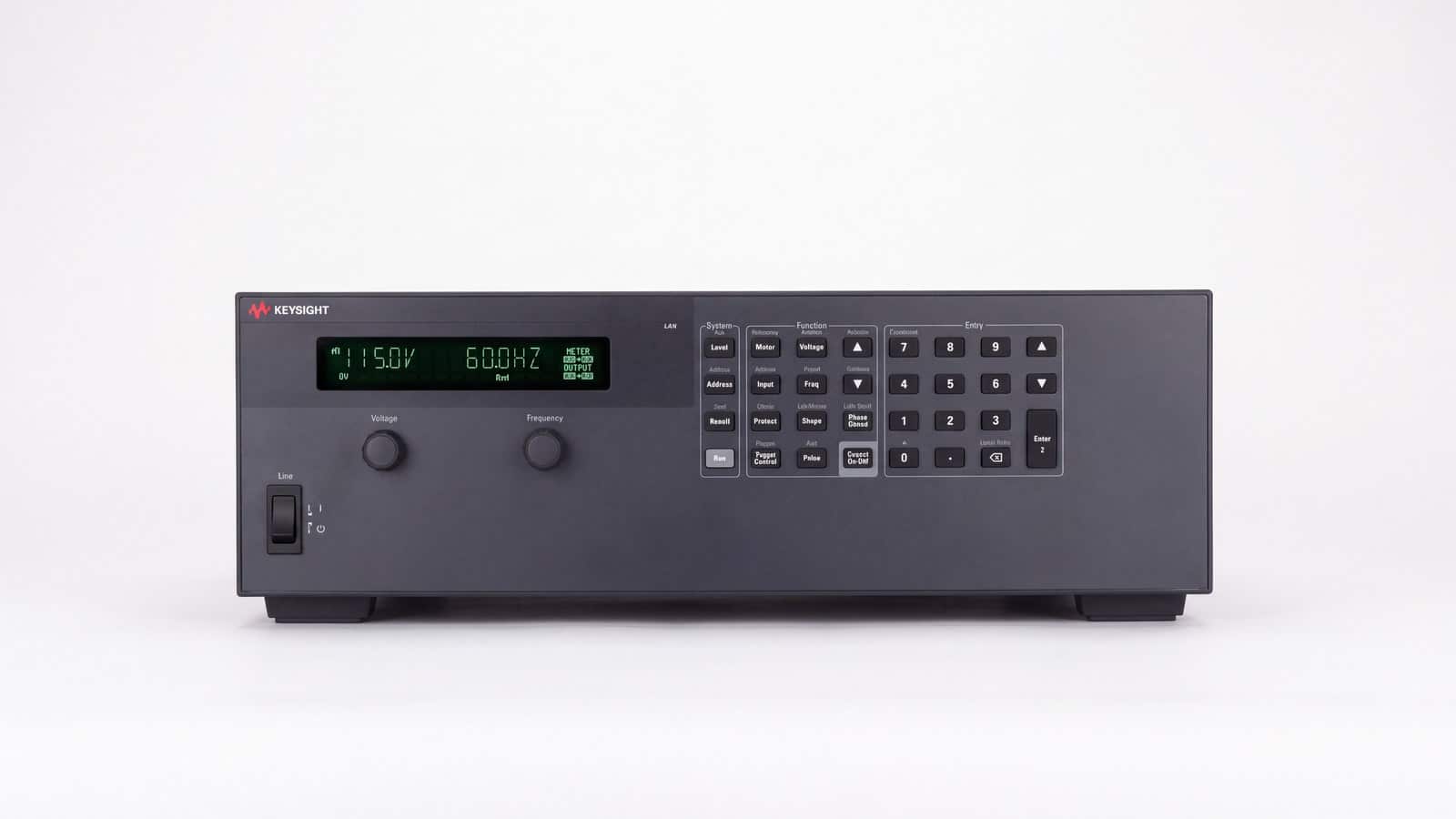

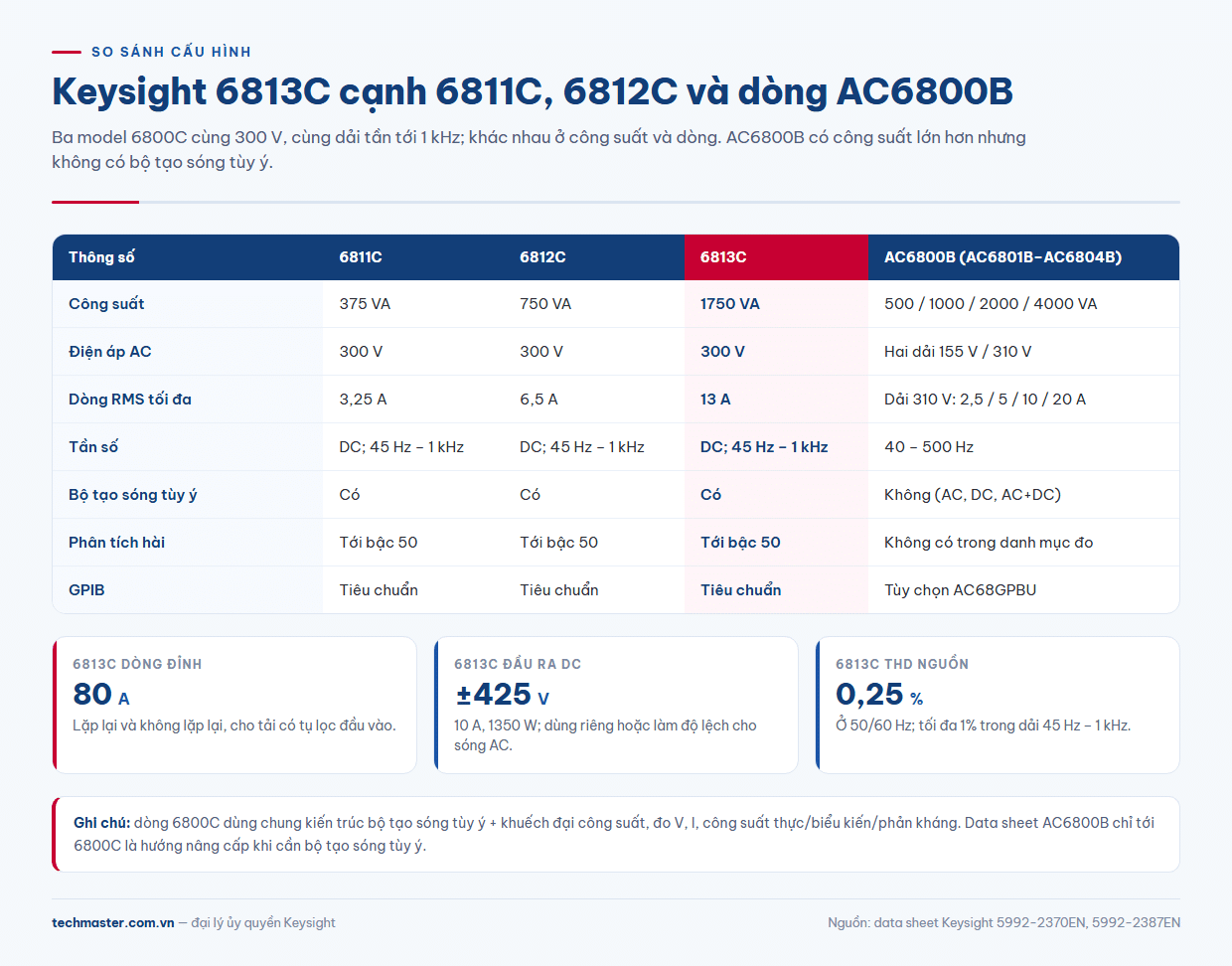

Ba model trong dòng có cùng điện áp 300 V RMS và cùng dải tần DC, 45 Hz đến 1 kHz. Điểm khác là công suất và dòng:
| Model | Công suất | Điện áp | Dòng RMS tối đa |
|---|---|---|---|
| 6811C | 375 VA | 300 V | 3,25 A |
| 6812C | 750 VA | 300 V | 6,5 A |
| 6813C | 1750 VA | 300 V | 13 A |
Quy tắc chọn trong dòng rất đơn giản. Vì điện áp như nhau, bạn chọn model theo dòng tải lớn nhất và công suất biểu kiến lớn nhất của thiết bị cần thử, rồi cộng thêm biên an toàn. Nếu thiết bị dưới thử kéo 5 A ở 230 V, tức khoảng 1150 VA, thì 6812C không đủ và 6813C là lựa chọn phù hợp trong dòng.
6813C thông số: những con số quyết định việc chọn máy
Khi tra 6813C thông số, ngoài 1750 VA, 300 V và 13 A, data sheet và trang sản phẩm công bố thêm:
- Dòng đỉnh: 80 A, cả lặp lại và không lặp lại. Đây là thông số cần xem khi thử bộ nguồn có tụ lọc đầu vào, vì dòng nạp tụ lúc khởi động và dòng đỉnh ở mỗi chu kỳ cao hơn nhiều so với dòng RMS.
- Đầu ra DC: ±425 V, 10 A, 1350 W.
- Dải tần đầu ra: DC và 45 Hz đến 1 kHz, đủ cho lưới 50/60 Hz và thử nghiệm 400 Hz.
- Méo hài tổng (THD) của nguồn: 0,25% ở 50/60 Hz; tối đa 1% trong toàn dải 45 Hz đến 1 kHz.
- Kết nối: LAN/LXI Core, USB và GPIB là tiêu chuẩn.
Về đo lường, 6813C đo điện áp và dòng ở các chế độ RMS, DC và AC+DC, đo công suất thực, công suất biểu kiến và công suất phản kháng. Chức năng phân tích hài cho biên độ và pha của điện áp, dòng đến hài bậc 50. Nói cách khác, một khung máy thay được bộ nguồn AC, máy đo công suất và máy phân tích hài trên bàn thử.
Tùy chọn 020 bổ sung bộ phân tích công suất thứ hai, dùng khi cần đo đồng thời đầu vào và đầu ra, ví dụ tính hiệu suất UPS hoặc máy biến áp. Theo tài liệu phân phối, tùy chọn 019 và 026 không dùng chung được với 020, vì vậy cần chốt tùy chọn ngay khi đặt hàng.
6813C khác dòng AC6800B như thế nào?
Nhìn công suất, dòng AC6800B có vẻ “lớn hơn”: AC6801B 500 VA, AC6802B 1000 VA, AC6803B 2000 VA, AC6804B 4000 VA. Nhưng hai dòng được thiết kế cho hai loại công việc khác nhau.
Điện áp và tần số
AC6800B có hai dải 155 V và 310 V RMS, tần số 40 đến 500 Hz. 6813C có một dải 300 V nhưng tần số lên tới 1 kHz. Nếu bài thử cần tần số trên 500 Hz, AC6800B không đáp ứng được.
Dạng sóng và phân tích
AC6800B phát AC, DC và AC+DC, đo được điện áp, dòng, công suất và dòng đỉnh. Chính data sheet AC6800B chỉ tới dòng 6800C là hướng nâng cấp khi cần bộ tạo sóng tùy ý tích hợp. Với 6813C, bạn lập trình được sóng méo, sóng AC+DC tổ hợp và phân tích hài đến bậc 50 ngay trên máy. Đây là điểm khác biệt chính khi thử thiết bị theo tiêu chuẩn chất lượng điện năng.
Giao tiếp
6813C có sẵn GPIB. Ở AC6800B, GPIB là tùy chọn AC68GPBU; LAN và USB là tiêu chuẩn. Nếu hệ thống ATE cũ của bạn chạy GPIB, đây là điểm cần tính vào chi phí.
Bài so sánh các model AC6800B đã trình bày chi tiết dòng nguồn AC cơ bản. Nếu bài thử chỉ cần điện áp và tần số lập trình được ở công suất lớn, AC6800B thường là lựa chọn gọn hơn.
Bài thử nào cần bộ nguồn AC Keysight dòng 6800C?
Ba nhóm ứng dụng chính nên cân nhắc dòng 6800C thay vì nguồn AC cơ bản:
- Thử nghiệm chất lượng điện năng và tuân thủ: phát sóng méo, thay đổi điện áp và tần số theo chương trình, đồng thời đo dòng hài. Nếu bạn đang chuẩn bị đo dòng hài theo IEC 61000-3-2, khả năng phân tích hài đến bậc 50 trên chính nguồn phát giúp rút ngắn khâu tiền kiểm.
- Thử UPS, bộ nguồn và mạch hiệu chỉnh hệ số công suất: dòng đỉnh 80 A của 6813C đáp ứng tải có tụ lọc; tùy chọn 020 đo đồng thời đầu vào và đầu ra để tính hiệu suất.
- Thiết bị hàng không và tần số cao hơn lưới: dải tần tới 1 kHz bao phủ lưới 400 Hz. Bài chọn nguồn AC lập trình cho thử nghiệm điện tử phân tích thêm các yêu cầu điện áp, tần số theo từng loại thiết bị.
Chọn đúng cấu hình: quy trình bốn bước

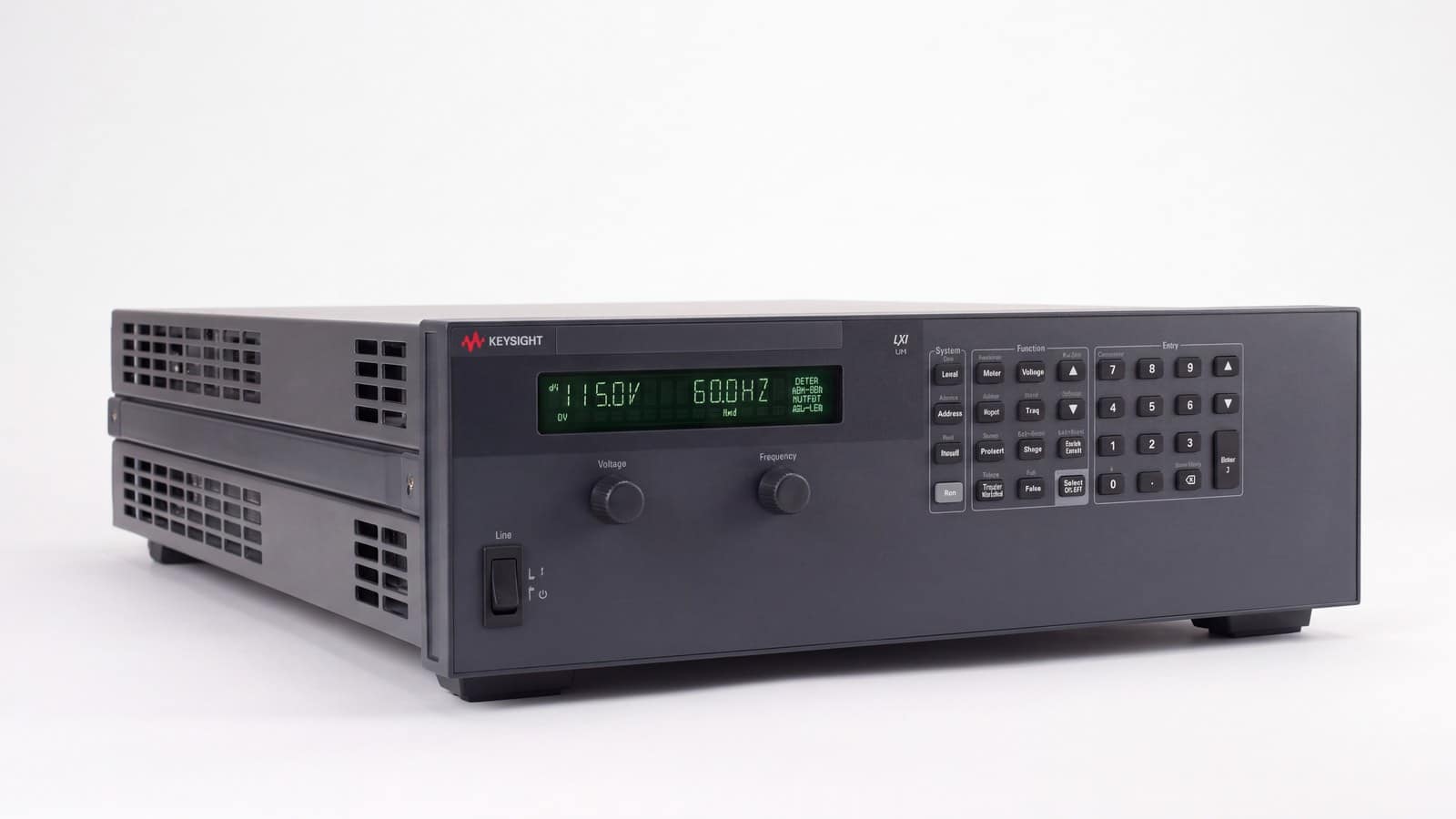

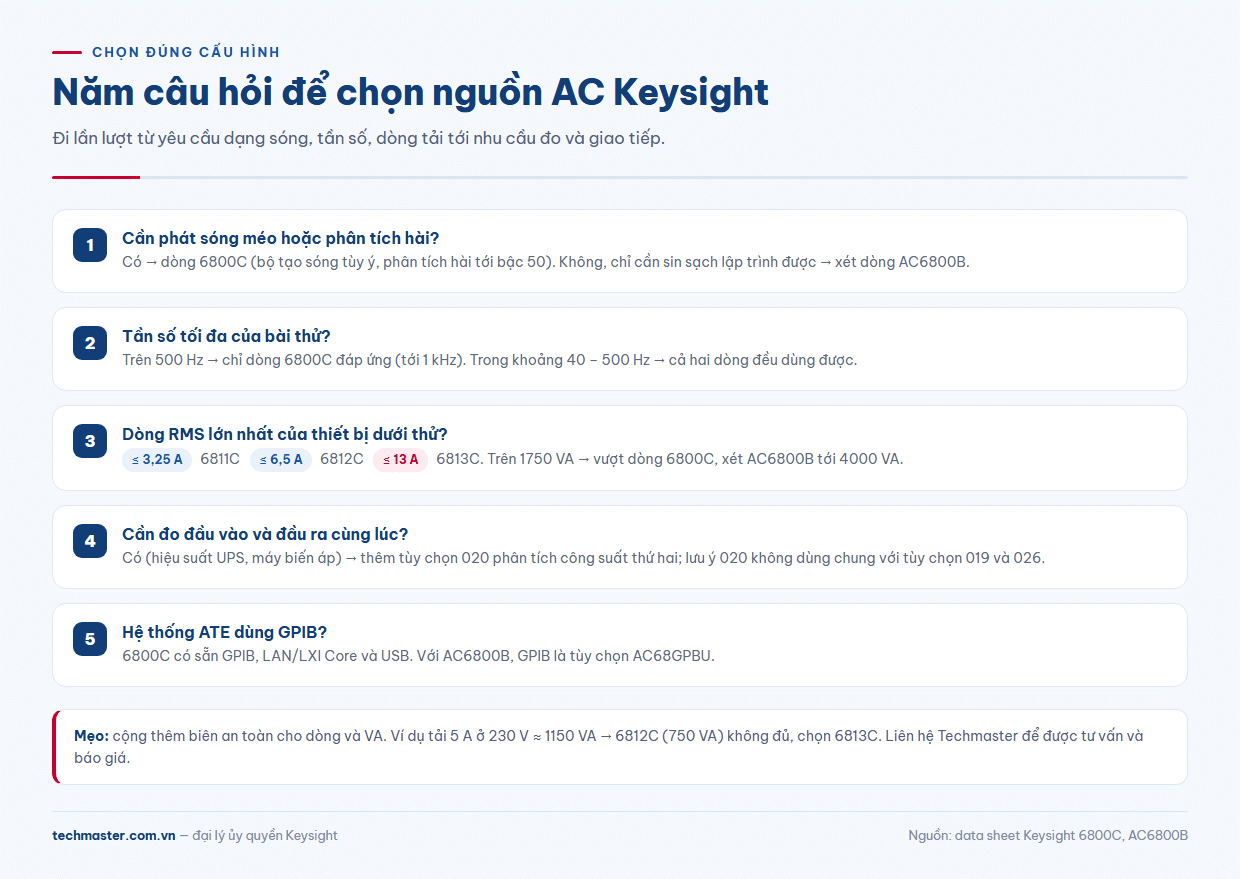

Để chọn giữa 6811C, 6812C, 6813C và AC6800B, hãy trả lời lần lượt bốn câu hỏi:
- Có cần phát sóng méo hoặc phân tích hài không? Nếu có, chọn dòng 6800C. Nếu chỉ cần sin sạch, điện áp và tần số lập trình được, xét AC6800B.
- Tần số tối đa là bao nhiêu? Trên 500 Hz thì chỉ dòng 6800C đáp ứng (tới 1 kHz).
- Dòng RMS và công suất biểu kiến lớn nhất của thiết bị dưới thử? Trong 6800C: tới 3,25 A chọn 6811C, tới 6,5 A chọn 6812C, tới 13 A chọn 6813C. Trên 1750 VA thì dòng 6800C không đủ.
- Có cần đo đầu vào và đầu ra cùng lúc không? Nếu có, thêm tùy chọn 020 và kiểm tra xung đột với tùy chọn 019/026.
Tình trạng sản phẩm và 6813C giá
Thế hệ trước như 6812B và 6813B đã được Keysight đánh dấu ngừng sản xuất. Trang sản phẩm Keysight hiện vẫn liệt kê 6813C mà không gắn nhãn ngừng sản xuất. Tuy vậy, tình trạng hàng và thời gian giao có thể thay đổi, nên hãy xác nhận khi yêu cầu báo giá.
Về 6813C giá, cấu hình ảnh hưởng trực tiếp đến chi phí: tùy chọn phân tích công suất thứ hai và dịch vụ hiệu chuẩn. Vì vậy Techmaster không niêm yết giá cố định. Hãy gửi thông số tải và bài thử để nhận tư vấn và liên hệ báo giá Keysight 6813C.
Mua Keysight 6813C và hiệu chuẩn tại Việt Nam
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025. Kỹ sư của Techmaster có thể giúp bạn đối chiếu yêu cầu tiêu chuẩn thử với thông số của 6811C, 6812C, bộ nguồn AC Keysight 6813C hoặc dòng AC6800B, trước khi chốt cấu hình. Xem thêm các dòng thiết bị khác tại trang Keysight của Techmaster.
