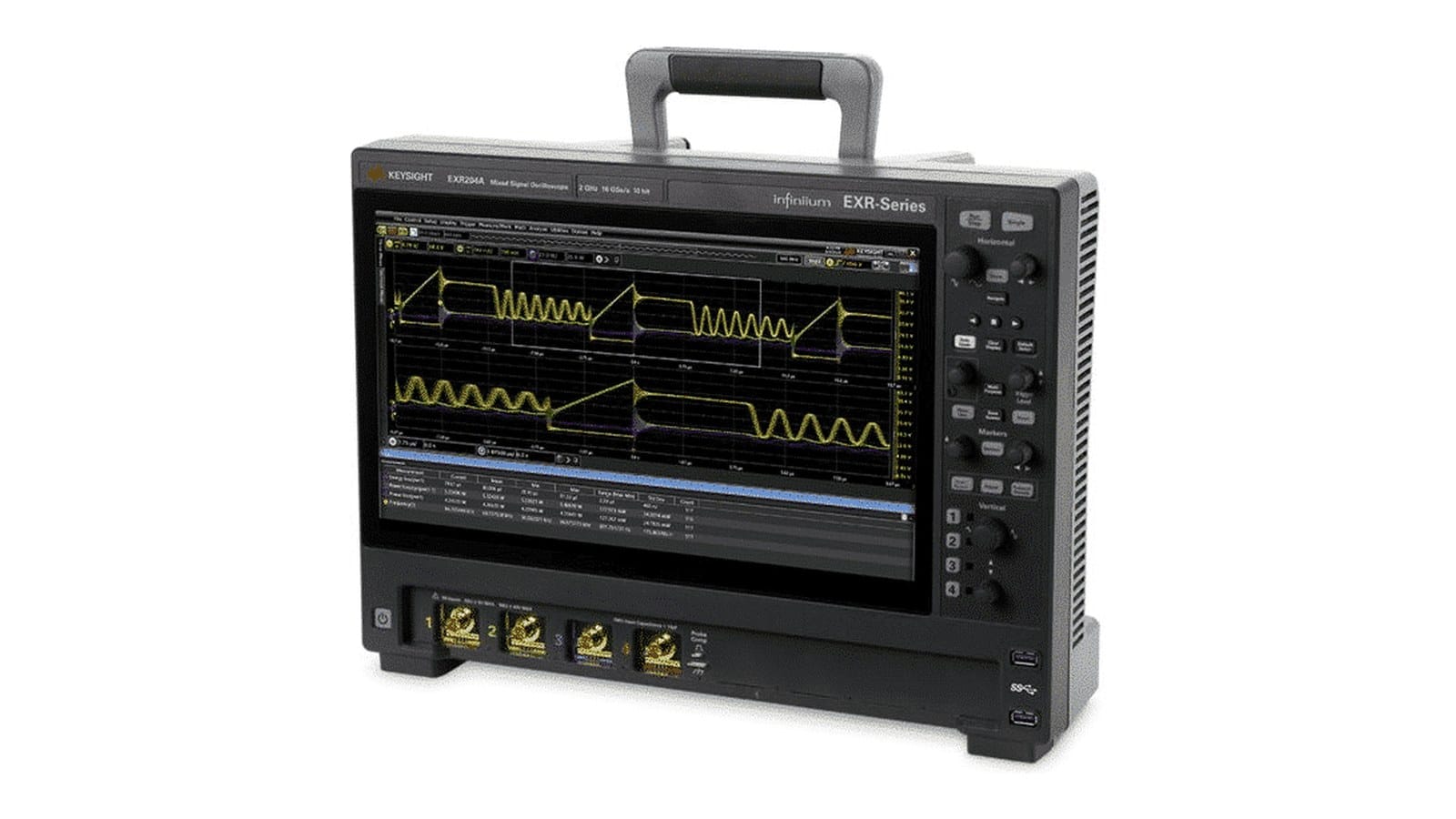

Keysight EXR204A là máy hiện sóng Infiniium EXR-Series băng thông 2 GHz, 4 kênh analog, lấy mẫu 16 GSa/s trên mọi kênh với ADC 10 bit. Câu hỏi thực tế khi chọn máy không phải là “EXR204A mạnh đến đâu” mà là “2 GHz và 4 kênh có đúng với bài đo của mình không, hay nên lên EXR254A, sang EXR208A, hoặc nhảy hẳn lên các mức 4 GHz, 6 GHz”. Bài này đi theo đúng ba hướng rẽ đó, kèm lộ trình nâng cấp sau khi mua. Mọi con số lấy từ data sheet và fact sheet EXR-Series của Keysight.
Keysight EXR204A trong ma trận 12 model EXR-Series
Data sheet hiện hành của Keysight liệt kê EXR-Series thành sáu mức băng thông, mỗi mức có bản 4 kênh và bản 8 kênh. Hậu tố “4” hoặc “8” ở cuối mã cho biết số kênh analog; hai chữ số đầu cho biết băng thông.

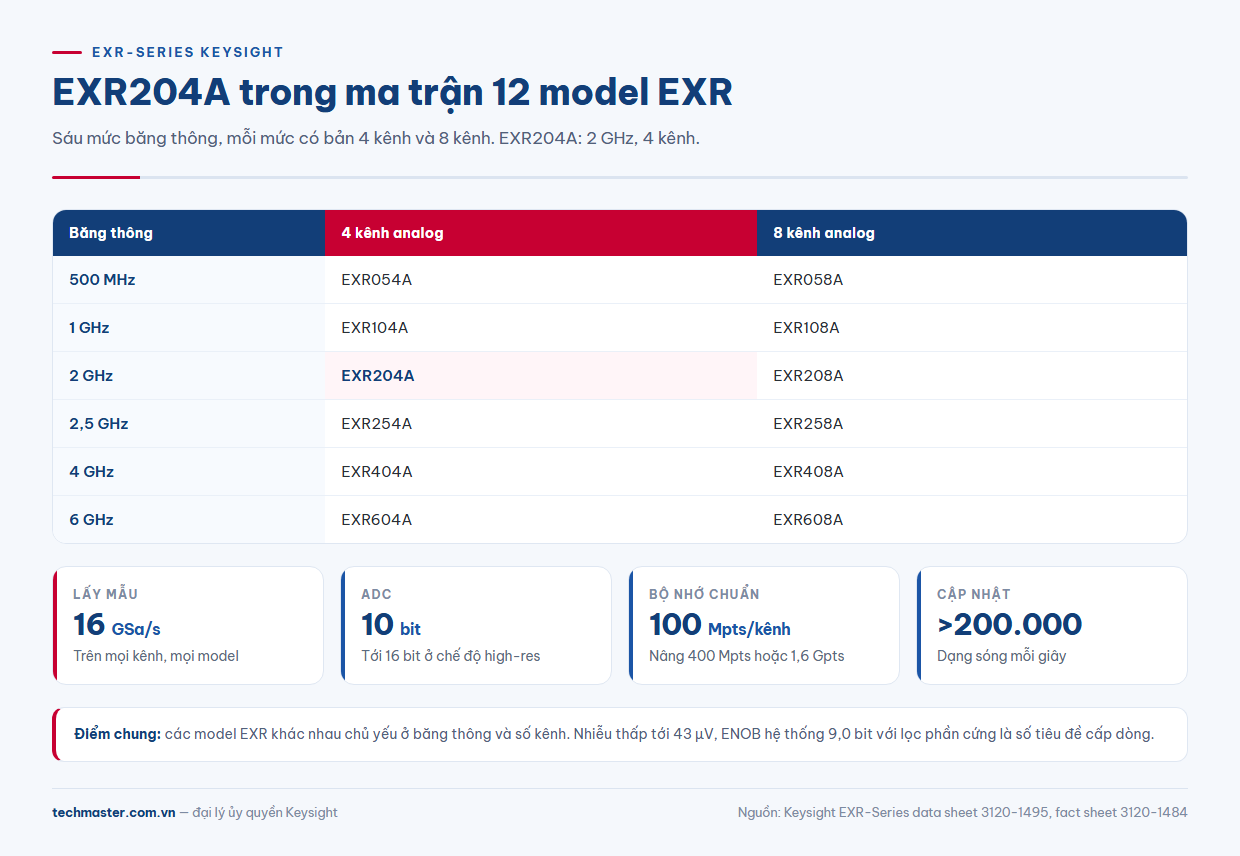

| Băng thông | 4 kênh | 8 kênh |
|---|---|---|
| 500 MHz | EXR054A | EXR058A |
| 1 GHz | EXR104A | EXR108A |
| 2 GHz | EXR204A | EXR208A |
| 2,5 GHz | EXR254A | EXR258A |
| 4 GHz | EXR404A | EXR408A |
| 6 GHz | EXR604A | EXR608A |
Điểm cần nói rõ: EXR-Series chưa bị thay thế. Thay vì ra một thế hệ “B” như dòng MXR, Keysight mở rộng EXR lên trên với các mức 4 GHz và 6 GHz. Vì vậy EXR204A hiện nằm ở giữa dòng, không còn là mức gần đỉnh như lúc dòng chỉ dừng ở 2,5 GHz. Với người mua, điều này có nghĩa là có thêm đường nâng cấp ngay trong cùng một nền tảng.
EXR204A thông số dùng chung với cả dòng
Một đặc điểm của EXR-Series là phần lõi gần như giống nhau giữa các model; khác biệt chính nằm ở băng thông và số kênh. Những thông số EXR204A chia sẻ với toàn dòng theo data sheet:
- Lấy mẫu: 16 GSa/s trên mọi kênh cùng lúc, không chia tốc độ khi bật thêm kênh.
- Độ phân giải: ADC 10 bit, lên tới 16 bit ở chế độ high-resolution.
- Nhiễu và ENOB: Keysight công bố nhiễu thấp tới 43 µV và ENOB hệ thống 9,0 bit khi dùng lọc phần cứng. Đây là số tiêu đề cấp dòng; nhiễu thực tế phụ thuộc băng thông và thang V/div đang dùng.
- Bộ nhớ: 100 Mpts mỗi kênh tiêu chuẩn, nâng lên 400 Mpts hoặc 1,6 Gpts dạng flexible memory.
- Tốc độ cập nhật: trên 200.000 dạng sóng/giây; dựng biểu đồ mắt trên 750.000 UI/giây.

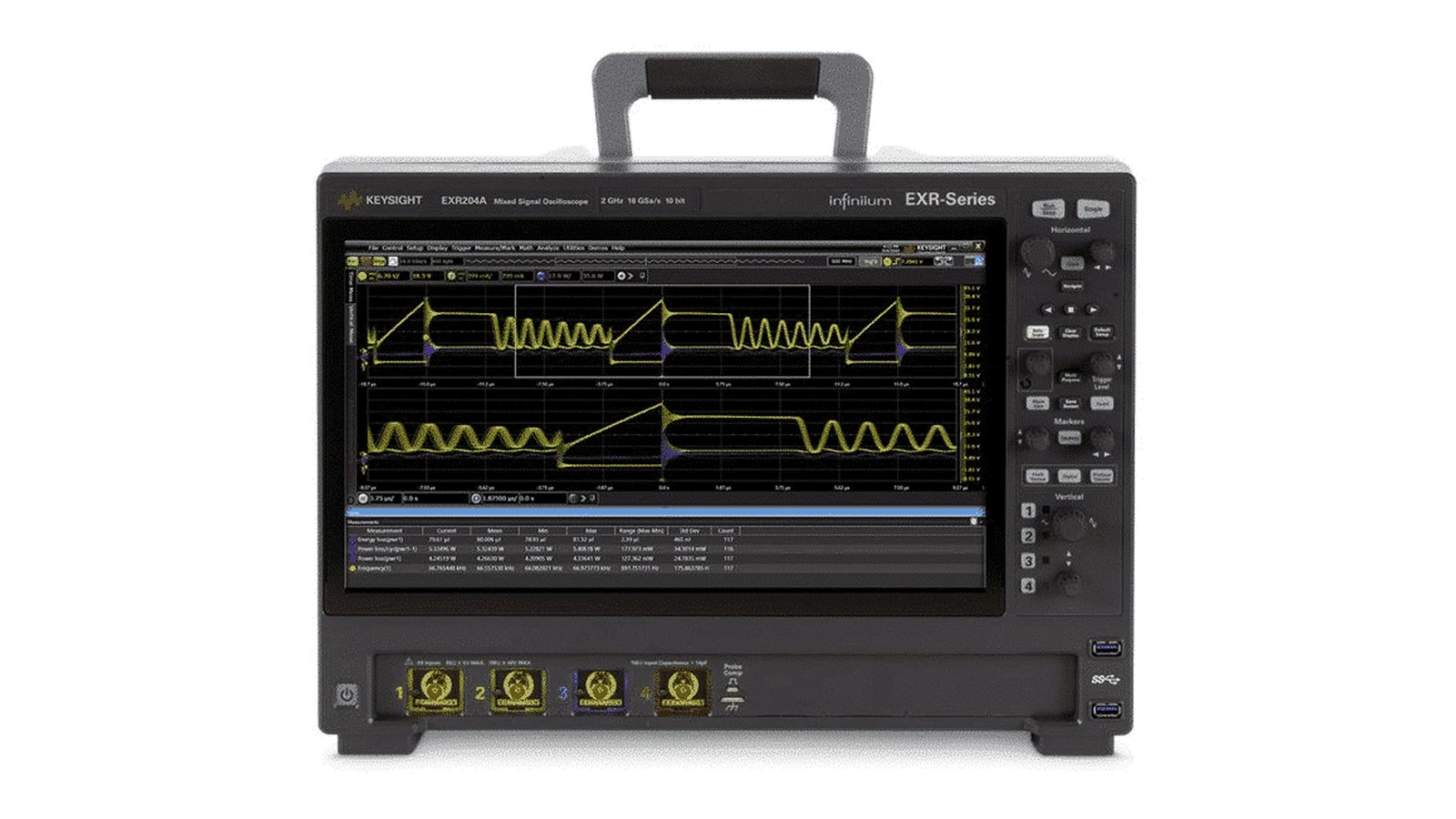

- Màn hình: cảm ứng 15,6 inch full HD 1920 x 1080, hỗ trợ hai màn hình.
- Kênh số: 16 kênh logic qua option EXR2MSO.
Fact sheet của Keysight mô tả EXR là “7 thiết bị trong 1”: máy hiện sóng, logic analyzer, protocol analyzer, vôn kế số, bộ đếm, bộ phát dạng sóng và máy phân tích đáp ứng tần số. Vôn kế 4 chữ số và bộ đếm 10 chữ số có sẵn; bộ phát dạng sóng 50 MHz cần option EXR2WAV, và Bode plot đi kèm EXR2WAV hoặc gói D9010PWRA.
EXR204A, EXR254A hay EXR208A: ba hướng rẽ
Khi đã xác định EXR-Series là nền tảng phù hợp, việc chọn EXR204A thường đi qua ba câu hỏi.

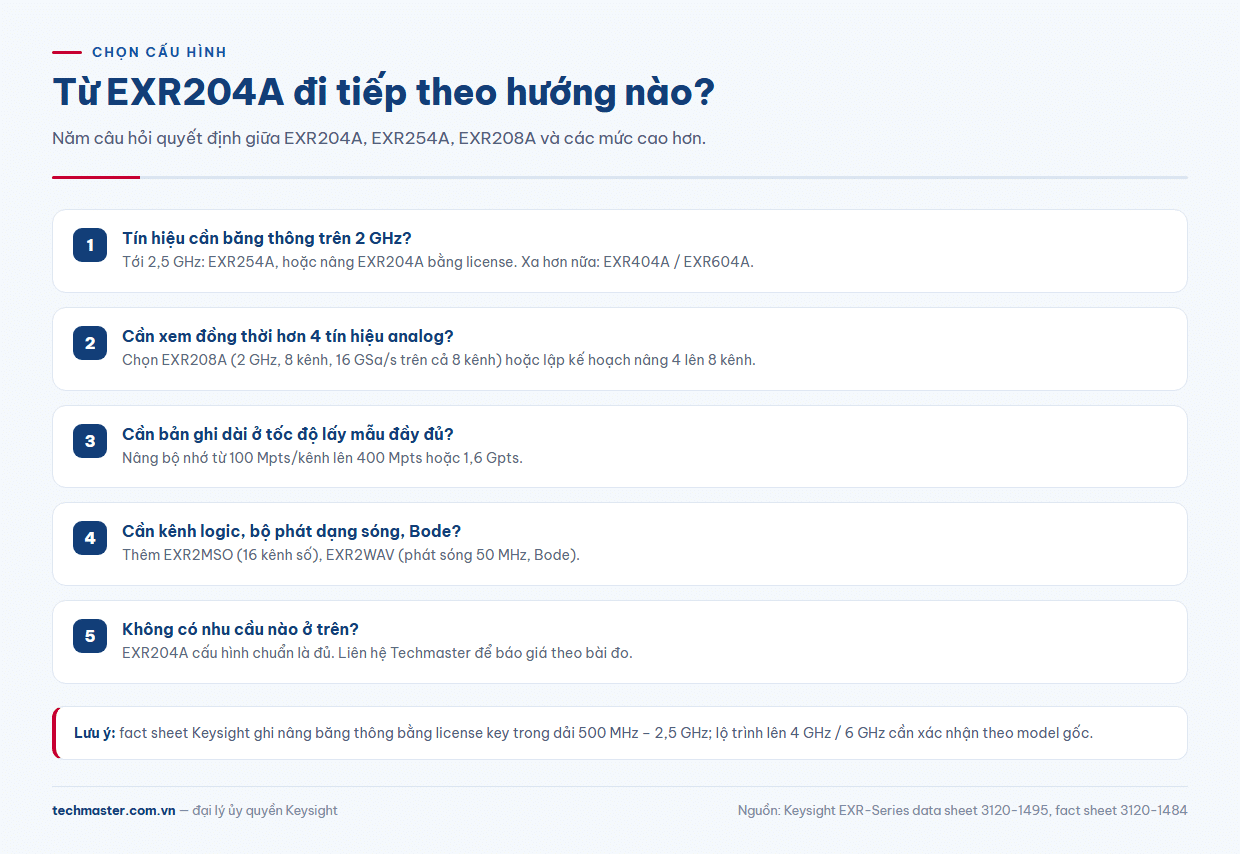

1. Có cần thêm 500 MHz băng thông không? (EXR254A)
EXR254A giữ nguyên 4 kênh nhưng lên 2,5 GHz. Khoảng chênh 25% băng thông này đáng cân nhắc khi tín hiệu có thời gian lên rất ngắn, ví dụ cạnh xung của bus tốc độ cao, nơi hài bậc cao quyết định hình dạng cạnh. Nếu bài đo chủ yếu là nguồn, điều khiển động cơ, bus nhúng tốc độ trung bình, 2 GHz thường đã dư. Fact sheet cho biết dòng EXR nâng băng thông bằng license key, nên có thể bắt đầu ở EXR204A rồi nâng lên mức 2,5 GHz khi cần.
2. Có cần nhiều hơn 4 kênh analog không? (EXR208A)
EXR208A cùng 2 GHz nhưng có 8 kênh analog, và vẫn 16 GSa/s trên cả 8 kênh. Nhu cầu 8 kênh hay gặp ở biến tần ba pha (ba điện áp, ba dòng điện cùng lúc), trình tự cấp nguồn nhiều rail trên bo mạch, hoặc khi cần xem đồng thời tín hiệu điều khiển và nhiều đường dữ liệu. Keysight công bố đường nâng 4 lên 8 kênh; nên trao đổi lộ trình cụ thể trước khi đặt hàng nếu dự đoán sẽ cần 8 kênh trong vòng đời thiết bị. Với ứng dụng 8 kênh, có thể tham khảo bài ứng dụng 8 kênh của EXR058A cho điện tử công suất.
3. Băng thông có phải là giới hạn không?
Nếu cả 2 GHz lẫn 2,5 GHz đều sát ngưỡng, nên nhìn thẳng lên EXR404A hoặc EXR604A thay vì cố kéo EXR204A. Quy tắc kinh nghiệm phổ biến là chọn băng thông gấp vài lần tần số thành phần cao nhất cần quan sát; tốc độ lấy mẫu 16 GSa/s giữ nguyên ở mọi mức, nên chỉ băng thông thay đổi. Bài tốc độ lấy mẫu và hiệu ứng chồng phổ giải thích vì sao băng thông và tốc độ lấy mẫu phải đi cùng nhau.
Lộ trình nâng cấp sau khi mua EXR204A
Lợi thế lớn của EXR-Series là nhiều thứ mua sau được. Theo tài liệu Keysight, các hướng nâng cấp gồm:
- Băng thông: nâng bằng license phần mềm. Fact sheet ghi rõ dải nâng bằng license key từ 500 MHz tới 2,5 GHz; với các mức 4 GHz và 6 GHz, cần xác nhận lộ trình từ model gốc trước khi lập kế hoạch.
- Số kênh: từ 4 lên 8 kênh analog.
- Bộ nhớ: từ 100 Mpts/kênh lên 400 Mpts hoặc 1,6 Gpts.
- Kênh số: thêm 16 kênh logic qua EXR2MSO.
- Bộ phát dạng sóng và Bode: thêm EXR2WAV.
- Giải mã giao thức và phân tích nguồn: thêm các gói phần mềm như D9010PWRA.
Cách tiếp cận hợp lý là mua đúng băng thông và số kênh cần ngay, rồi bổ sung bộ nhớ và phần mềm theo dự án.
Khi nào nên vượt khỏi EXR204A
Có hai tình huống nên nhìn ra ngoài EXR204A. Thứ nhất, khi băng thông là giới hạn cứng: lúc đó các mức EXR404A, EXR604A (hoặc bản 8 kênh) giữ nguyên giao diện, phần mềm và đầu dò quen thuộc. Thứ hai, khi nhu cầu nghiêng về tính năng của tầng Infiniium cao hơn như MXR B-Series; nên đối chiếu data sheet hai dòng theo đúng bài đo. Nếu đang so ở tầng thấp hơn, bài so sánh Keysight EXR104A phân tích mức 1 GHz và nâng cấp bằng license.
EXR204A giá và cách đặt cấu hình
Giá EXR-Series Keysight EXR204A phụ thuộc cấu hình: bộ nhớ, MSO, bộ phát dạng sóng, gói giải mã và phân tích nguồn, đầu dò kèm theo. Vì vậy Techmaster không niêm yết một con số cố định; vui lòng liên hệ báo giá với danh sách bài đo dự kiến để được tư vấn cấu hình. Khi gửi yêu cầu, nên nêu:
- Tần số và thời gian lên của tín hiệu nhanh nhất cần đo.
- Số tín hiệu analog cần xem đồng thời, và có cần kênh logic không.
- Độ dài bản ghi cần thiết ở tốc độ lấy mẫu đầy đủ.
- Các giao thức cần giải mã và có cần đo đáp ứng tần số (Bode) không.
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ cấu hình, bàn giao và hiệu chuẩn định kỳ cho máy hiện sóng Keysight EXR204A. Xem thêm các thiết bị khác tại trang Keysight tại Techmaster.
Câu hỏi thường gặp
Keysight EXR204A có bị ngừng sản xuất không?
Không thấy thông báo ngừng sản xuất. Data sheet hiện hành của Keysight vẫn liệt kê EXR204A và còn mở rộng dòng EXR lên 4 GHz và 6 GHz.
EXR204A có nâng lên 8 kênh được không?
Keysight công bố đường nâng cấp từ 4 lên 8 kênh analog cho EXR-Series. Nên xác nhận lộ trình và chi phí trước khi đặt hàng nếu biết trước sẽ cần 8 kênh.
EXR204A khác EXR254A ở điểm nào?
Cả hai có 4 kênh, 16 GSa/s, ADC 10 bit và cùng tùy chọn bộ nhớ; khác biệt là băng thông 2 GHz so với 2,5 GHz. Băng thông EXR-Series nâng được bằng license.
