Một biến tần ba pha có ít nhất sáu đại lượng cần nhìn cùng lúc: ba điện áp pha và ba dòng pha, chưa kể bus DC và PWM. Với máy bốn kênh, kỹ sư phải đo hai lần rồi ghép bằng mắt, và so sánh pha giữa hai lần đo không đáng tin. Keysight EXR058A — model 500 MHz, tám kênh analog của dòng Infiniium EXR — giải quyết đúng bài toán đó. Bài này đi qua bốn ứng dụng thực tế, cách tính cấu hình cho từng phép đo, và những lỗi làm hỏng kết quả dù thiết bị đủ mạnh.
EXR058A thông số cần nắm trước khi lên phương án đo

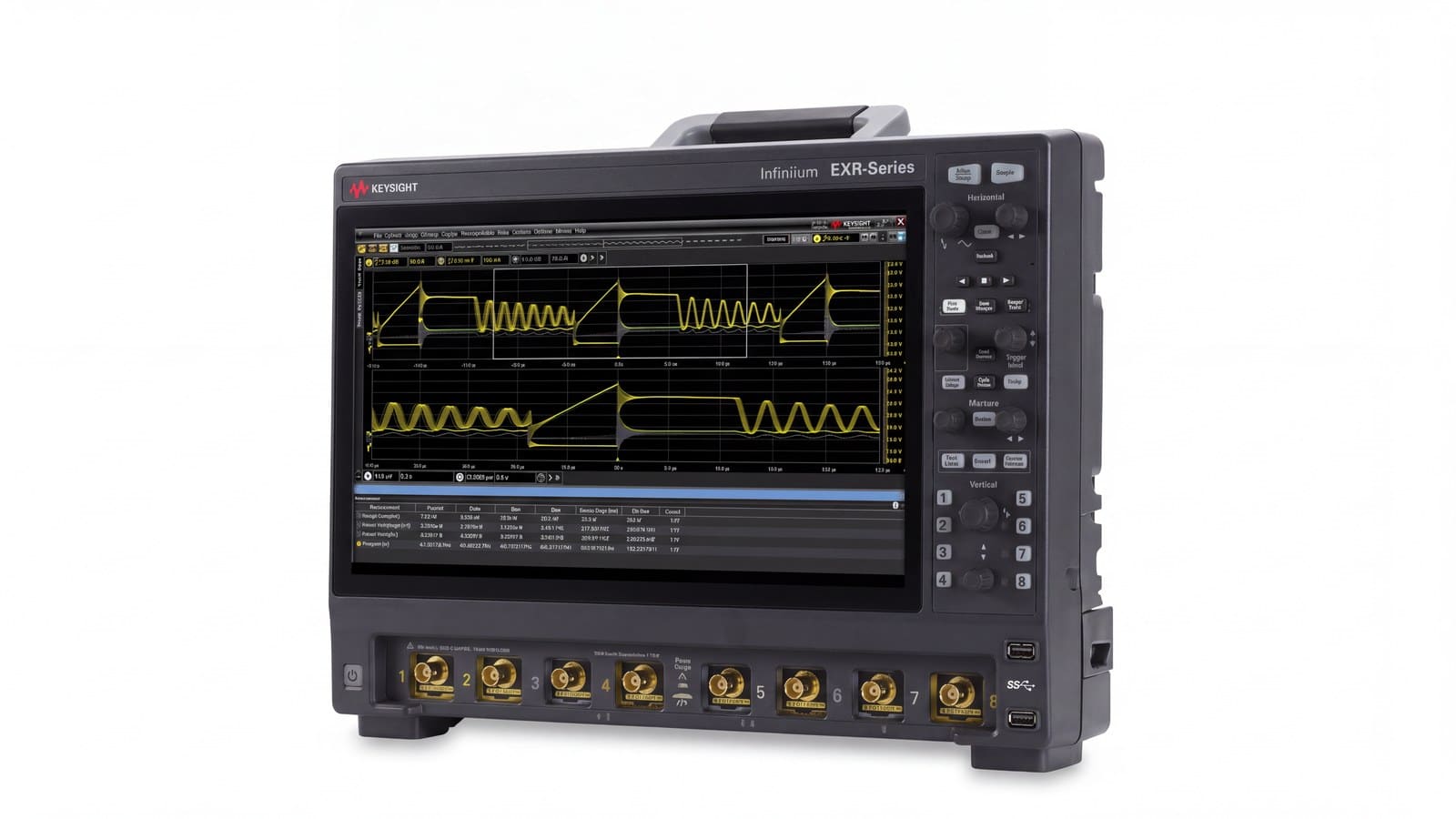

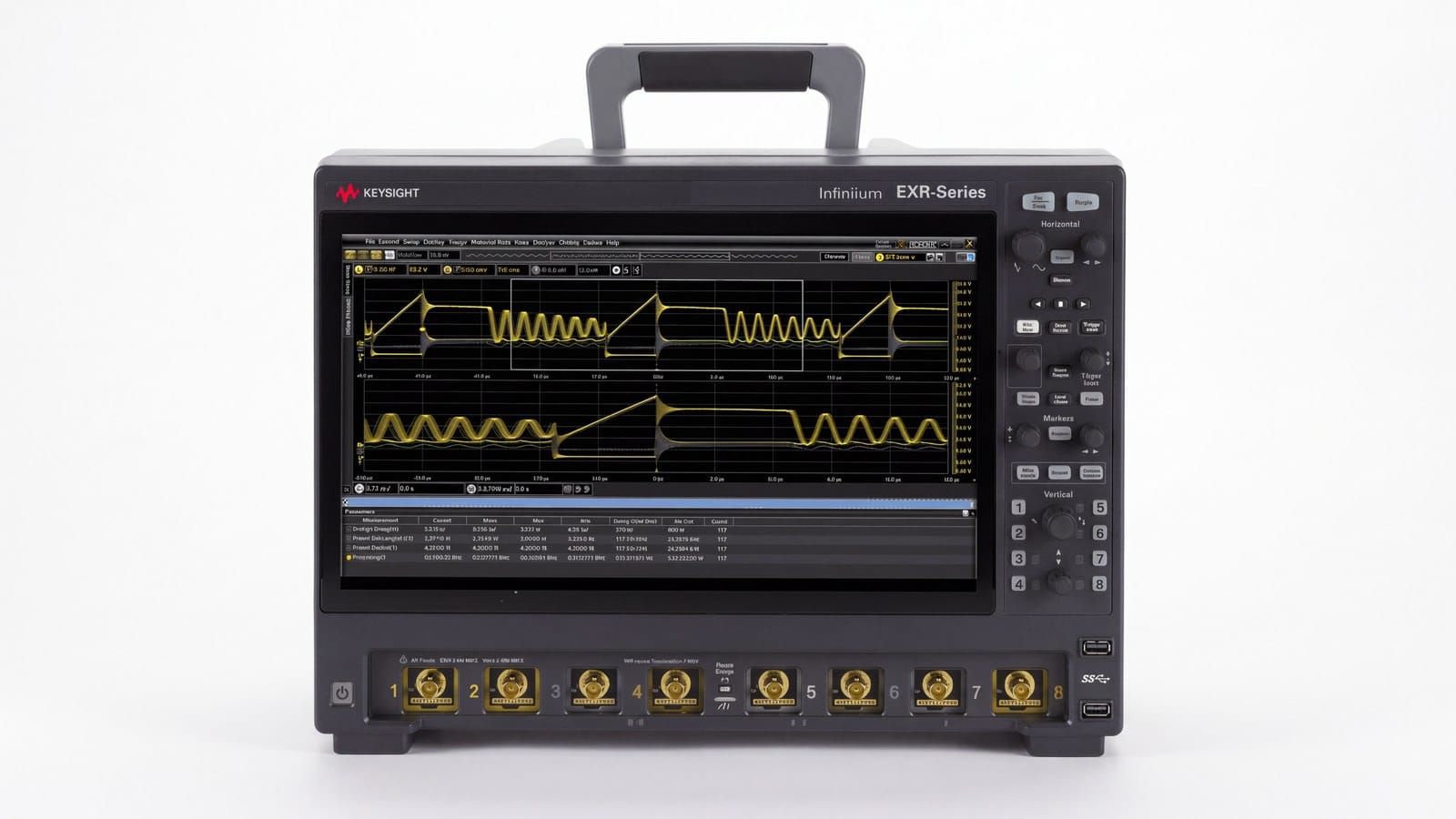

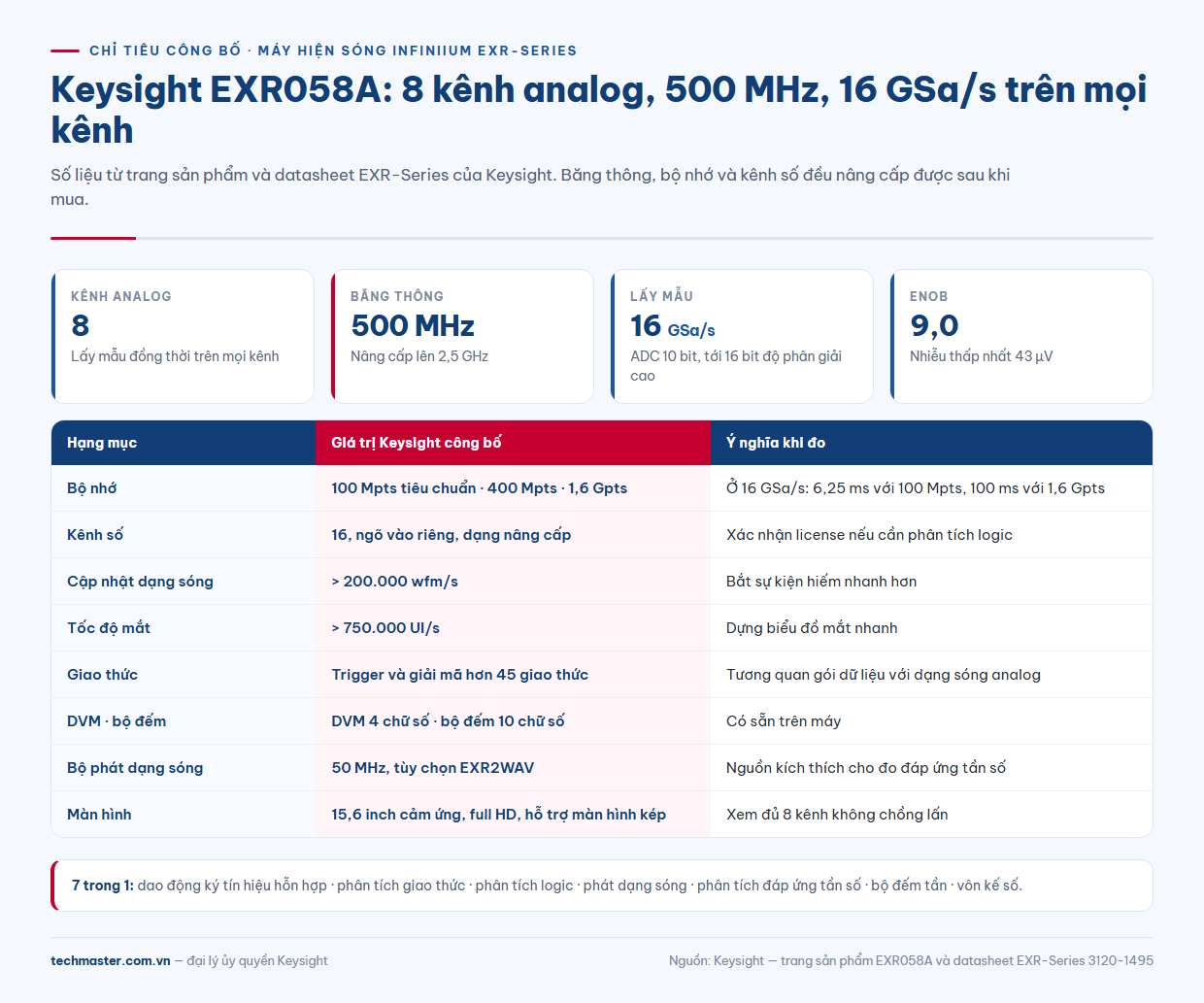

Theo trang sản phẩm và datasheet của Keysight, máy hiện sóng Keysight EXR058A có băng thông 500 MHz trên cả 8 kênh analog, nâng cấp được lên 2,5 GHz. Mỗi kênh dùng ADC 10 bit (lên đến 16 bit ở chế độ độ phân giải cao), lấy mẫu 16 GSa/s trên tất cả các kênh cùng lúc — tám kênh không phải chia nhau tốc độ lấy mẫu như trên một số máy phổ thông.
Chất lượng tín hiệu được Keysight công bố qua hai con số: ENOB lên đến 9,0 và nhiễu thấp nhất 43 µV. Bộ nhớ tiêu chuẩn 100 Mpts, nâng lên 400 Mpts hoặc 1,6 Gpts. Tốc độ cập nhật dạng sóng trên 200.000 wfm/s nhờ ASIC và vẽ dạng sóng bằng phần cứng. Màn hình cảm ứng 15,6 inch full HD, hỗ trợ màn hình kép.
Điểm làm nên tên gọi “7 trong 1” của EXR-Series Keysight: máy tích hợp dao động ký tín hiệu hỗn hợp, bộ phân tích giao thức, bộ phân tích logic, bộ phát dạng sóng, bộ phân tích đáp ứng tần số, bộ đếm tần và vôn kế số. DVM 4 chữ số và bộ đếm 10 chữ số có sẵn; bộ phát dạng sóng 50 MHz là tùy chọn EXR2WAV. Máy có thêm 16 kênh số với ngõ vào riêng, dạng nâng cấp.
Ứng dụng 1: đo biến tần và bộ nguồn ba pha trên một lần bắt

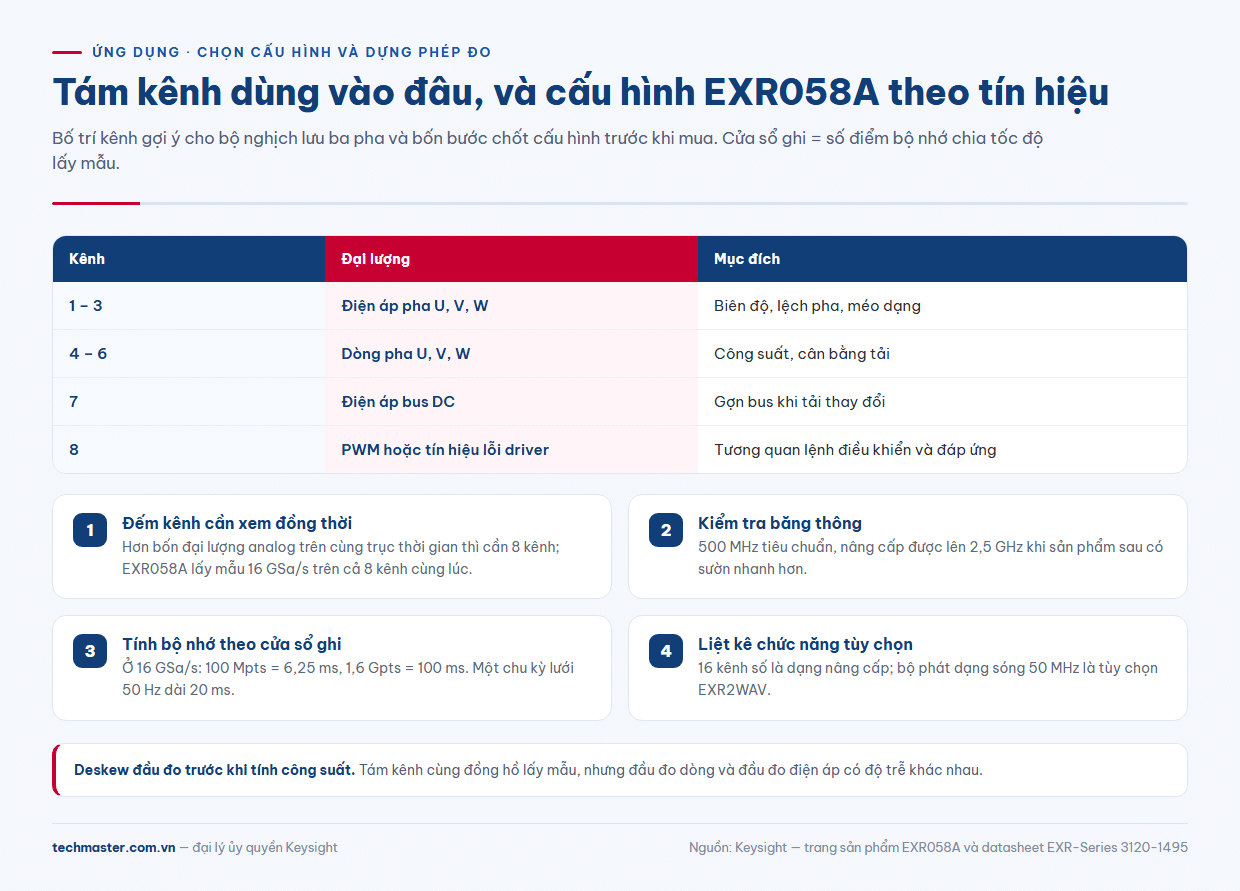

Đây là ứng dụng mà tám kênh đáng giá nhất. Một cách bố trí kênh điển hình cho bộ nghịch lưu ba pha:
| Kênh | Đại lượng | Đầu đo gợi ý | Mục đích |
|---|---|---|---|
| 1–3 | Điện áp pha U, V, W | Đầu đo vi sai điện áp cao | Biên độ, lệch pha, méo dạng |
| 4–6 | Dòng pha U, V, W | Đầu đo dòng | Công suất, cân bằng tải |
| 7 | Điện áp bus DC | Đầu đo vi sai | Gợn bus khi tải thay đổi |
| 8 | PWM hoặc tín hiệu lỗi từ driver | Đầu đo thụ động đi kèm | Tương quan lệnh điều khiển và đáp ứng công suất |
Vì cả tám kênh lấy mẫu cùng một đồng hồ, độ lệch thời gian giữa điện áp và dòng chỉ còn phụ thuộc đầu đo. Trước khi tính công suất, hãy bù độ trễ (deskew) giữa đầu đo điện áp và đầu đo dòng — sai lệch vài nano giây giữa hai loại đầu đo đủ làm lệch hệ số công suất ở tần số chuyển mạch cao.
Tính cửa sổ ghi trước khi bấm Single
Độ dài ghi bằng số điểm chia cho tốc độ lấy mẫu. Ở 16 GSa/s, bộ nhớ 100 Mpts chỉ cho 6,25 ms; với 1,6 Gpts là 100 ms. Muốn bắt trọn vài chu kỳ lưới 50 Hz (20 ms mỗi chu kỳ) mà vẫn thấy sườn chuyển mạch, bạn có hai lựa chọn: nâng bộ nhớ, hoặc giảm tốc độ lấy mẫu và chấp nhận mất chi tiết sườn.
Ứng dụng 2: kiểm tra trình tự bật nguồn nhiều đường ray
Bo mạch có FPGA, SoC hay bộ nhớ DDR thường có sáu đến tám đường nguồn phải lên theo đúng thứ tự và đúng khoảng trễ. Với Keysight EXR058A, bạn gắn một kênh cho mỗi đường ray, dùng một kênh cho tín hiệu reset hoặc power-good, rồi trigger theo sườn lên của đường nguồn đầu tiên. Tất cả thời điểm lên nguồn nằm trên cùng một trục thời gian, nên đo khoảng trễ bằng con trỏ hoặc phép đo tự động là đủ.
Chỗ hay bị bỏ qua là độ phân giải biên độ: để đường 1,0 V và 12 V chung một thang đo thì ADC 10 bit bị lãng phí cho đường thấp. Hãy đặt thang đo riêng cho từng kênh để dạng sóng chiếm phần lớn chiều cao màn hình; với gợn nhỏ, chế độ độ phân giải cao (tới 16 bit) giúp thấy rõ hơn, đổi lại băng thông hiệu dụng giảm.
Ứng dụng 3: gỡ lỗi hệ nhúng với kênh số và giải mã giao thức
Theo Keysight, dòng EXR trigger và giải mã được hơn 45 giao thức, đồng thời tương quan miền analog và số. Nghĩa là gói I²C hay SPI bị lỗi hiện ngay cạnh dạng sóng analog cùng thời điểm — ví dụ xung sụt áp trên đường 3,3 V trùng với byte ACK bị mất.
Cách dựng phép đo hiệu quả là để bus tốc độ thấp lên kênh số, dành kênh analog cho các tín hiệu cần xem chất lượng: đường nguồn, sườn clock, tín hiệu cảm biến. Lưu ý 16 kênh số là dạng nâng cấp, nên xác nhận cấu hình license khi đặt hàng nếu bạn cần phân tích logic ngay từ đầu.
Ứng dụng 4: đo đáp ứng tần số vòng điều khiển nguồn
Bộ phân tích đáp ứng tần số nằm trong bảy chức năng của EXR-Series. Khi máy có bộ phát dạng sóng 50 MHz (tùy chọn EXR2WAV), bạn có thể bơm tín hiệu nhiễu loạn vào vòng hồi tiếp qua biến áp tiêm, đo hai điểm trước và sau bằng hai kênh, rồi đọc biên độ và pha để đánh giá độ dự trữ pha của bộ nguồn. Nên kiểm tra các tùy chọn cần cho chức năng Bode trước khi chốt cấu hình.
Bốn bước chọn cấu hình theo tín hiệu
- Đếm kênh cần xem đồng thời. Nếu nhiều hơn bốn đại lượng analog phải cùng trục thời gian, tám kênh là yêu cầu kỹ thuật chứ không phải tiện nghi.
- Kiểm tra băng thông. Quy tắc kinh nghiệm: băng thông cần ≈ 0,35 chia thời gian lên của tín hiệu. Sườn khoảng 1 ns cần cỡ 350 MHz, nằm trong 500 MHz. Nếu sản phẩm tương lai có sườn nhanh hơn, EXR058A nâng được lên 2,5 GHz mà không đổi máy.
- Tính bộ nhớ theo cửa sổ ghi. Lấy thời gian cần ghi nhân tốc độ lấy mẫu mong muốn; so với 100 Mpts, 400 Mpts và 1,6 Gpts.
- Liệt kê chức năng phụ. Kênh số, bộ phát dạng sóng, phân tích giao thức — chức năng nào là tùy chọn thì đưa vào cấu hình ngay khi mua.
Năm lỗi thường gặp khi dùng máy tám kênh
- Không deskew đầu đo. Đầu đo dòng và đầu đo điện áp có độ trễ khác nhau; bỏ qua bước này thì phép tính công suất sai dù dạng sóng trông đúng.
- Dùng chung thang đo cho mọi kênh. Lãng phí độ phân giải ADC trên các kênh biên độ nhỏ.
- Không tính cửa sổ ghi. Cửa sổ ghi ngắn hơn khoảng thời gian sự kiện xảy ra là lỗi cấu hình, không phải lỗi máy.
- Dùng đầu đo thụ động nối đất trên mạch không cách ly. Ở mạch công suất, dây đất đầu đo có thể chập điểm có điện thế cao; hãy dùng đầu đo vi sai phù hợp.
- Bật chế độ độ phân giải cao khi đo sườn nhanh. Chế độ này giảm nhiễu nhưng thu hẹp băng thông hiệu dụng, sườn sẽ trông chậm hơn thực tế.
Chọn đúng trước khi mua
Nếu đang cân nhắc giữa các model trong dòng, bài so sánh EXR058A với các model cùng dòng phân tích khi nào tám kênh và băng thông 500 MHz là điểm cân bằng hợp lý. Nếu bốn kênh là đủ cho công việc, xem bài so sánh máy hiện sóng DSOX4054A. Danh mục đầy đủ ở trang thiết bị đo Keysight.
