Nhiều bài toán đo hôm nay không thiếu băng thông mà thiếu kênh: biến tần ba pha, bộ nguồn nhiều đường ray, bo mạch nhúng có hàng loạt tín hiệu điều khiển. Keysight EXR108A là model 1 GHz, 8 kênh analog trong dòng Infiniium EXR. Bài này không nhắc lại toàn bộ thông số chung của dòng mà tập trung vào một câu hỏi: trong nhánh 8 kênh, khi nào 1 GHz là đủ, khi nào nên chọn EXR058A rẻ hơn, và khi nào cần EXR208A hoặc EXR258A. Mọi con số đều lấy từ data sheet 3120-1495 và trang sản phẩm của Keysight.

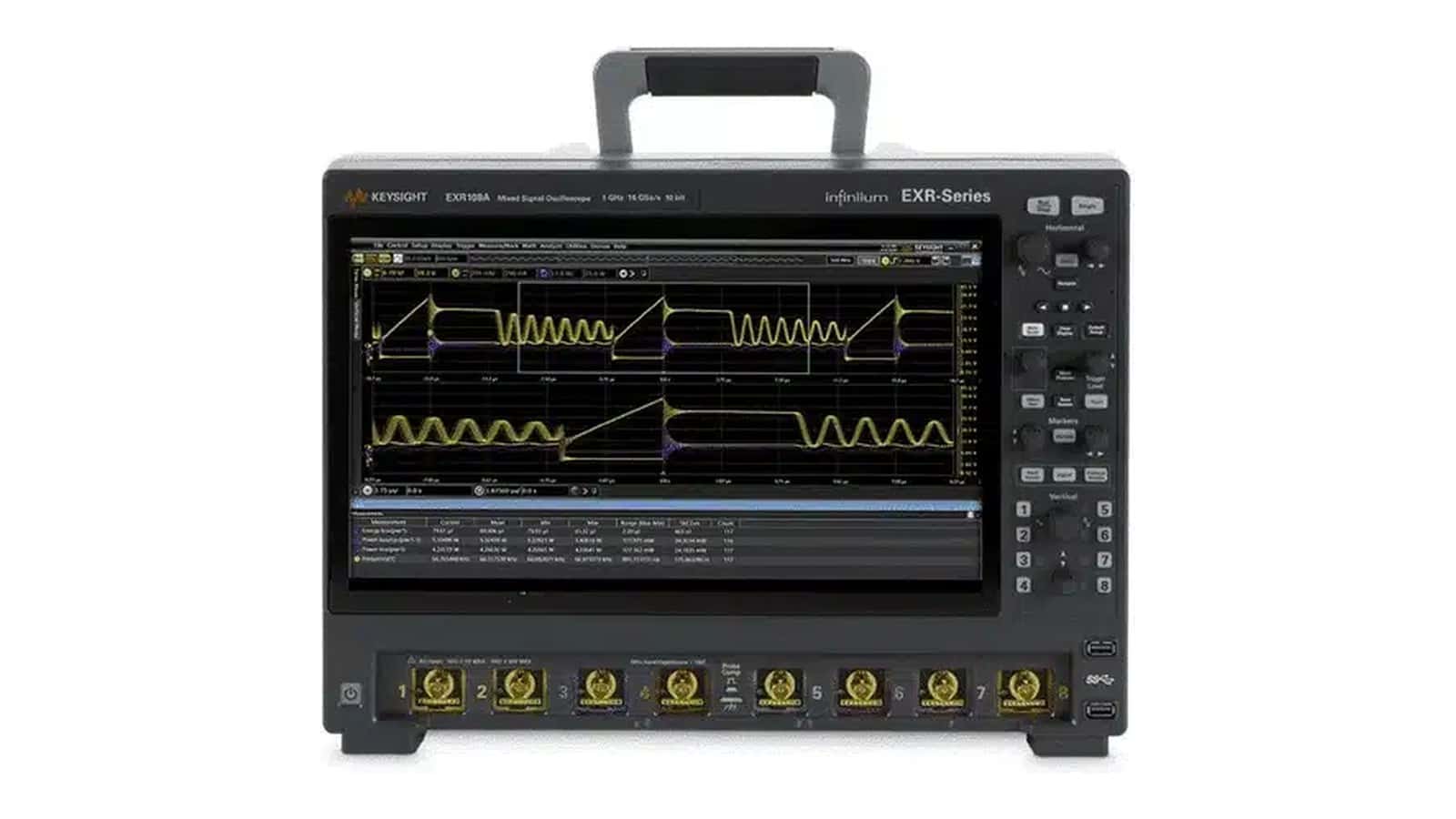

Keysight EXR108A trong nhánh 8 kênh của EXR-Series Keysight
Tên model của EXR-Series Keysight tự mô tả cấu hình: hai chữ số giữa là băng thông, chữ số cuối là số kênh. Nhánh 8 kênh gồm EXR058A (500 MHz), EXR108A (1 GHz), EXR208A (2 GHz) và EXR258A (2,5 GHz). Data sheet còn liệt kê EXR408A và EXR608A ở 4 GHz và 6 GHz cho nhu cầu cao hơn.

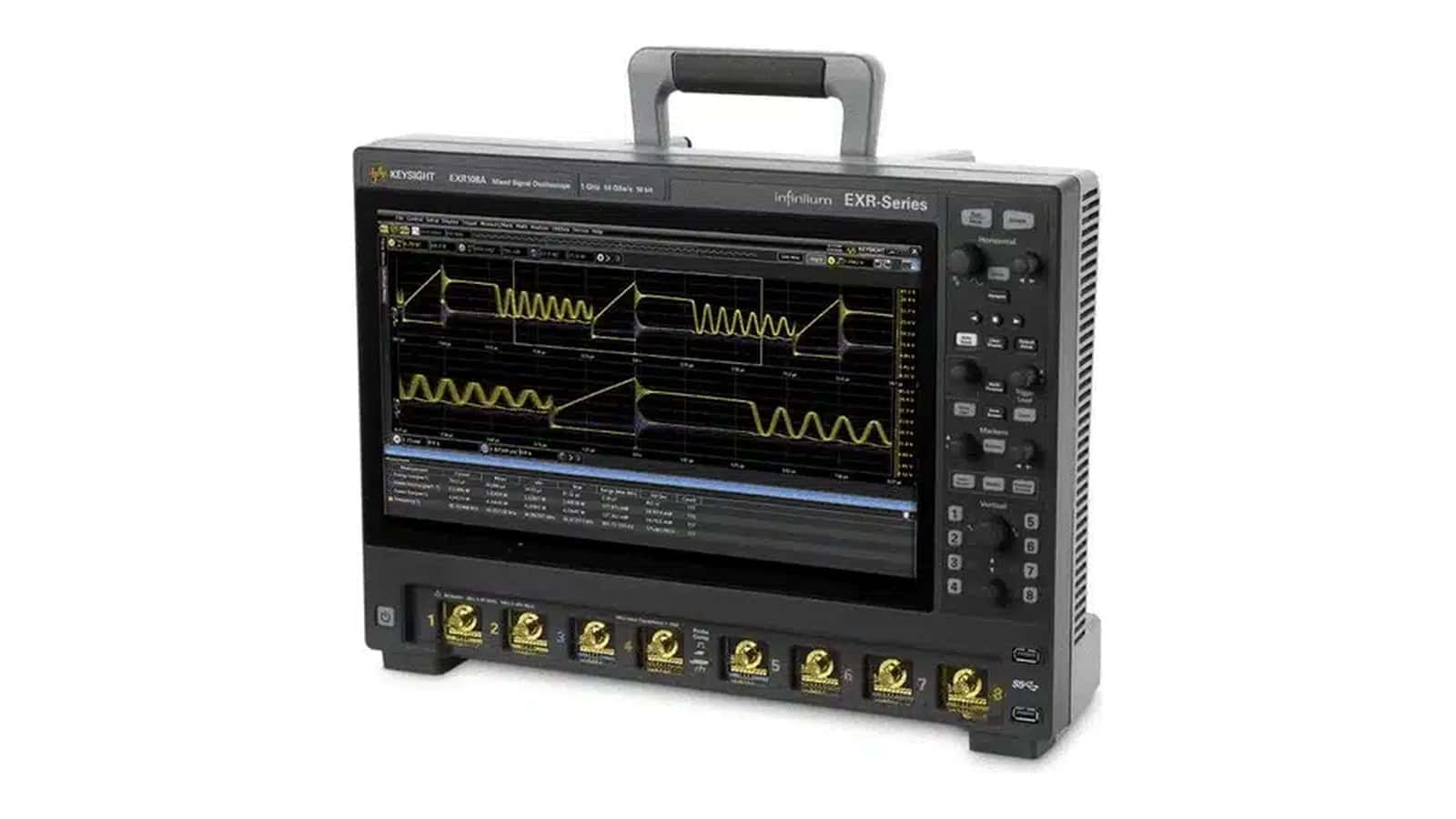

Điều quan trọng với người mua máy 8 kênh: lấy mẫu 16 GSa/s áp dụng cho tất cả các kênh analog cùng lúc. Khi bật đủ 8 kênh, máy không chia tốc độ lấy mẫu. Các thông số nền tảng dùng chung cho cả nhánh:
- ADC 10 bit, lên tới 16 bit ở chế độ độ phân giải cao.
- Bộ nhớ chuẩn 100 Mpts mỗi kênh.
- Tốc độ cập nhật trên 200.000 dạng sóng/giây.
- Màn hình cảm ứng 15,6 inch full HD, hỗ trợ màn hình thứ hai.
- Kèm một đầu dò thụ động 500 MHz cho mỗi kênh.
Vì vậy chọn trong nhánh 8 kênh thực chất là chọn băng thông.
EXR108A thông số so với EXR058A, EXR208A và EXR258A

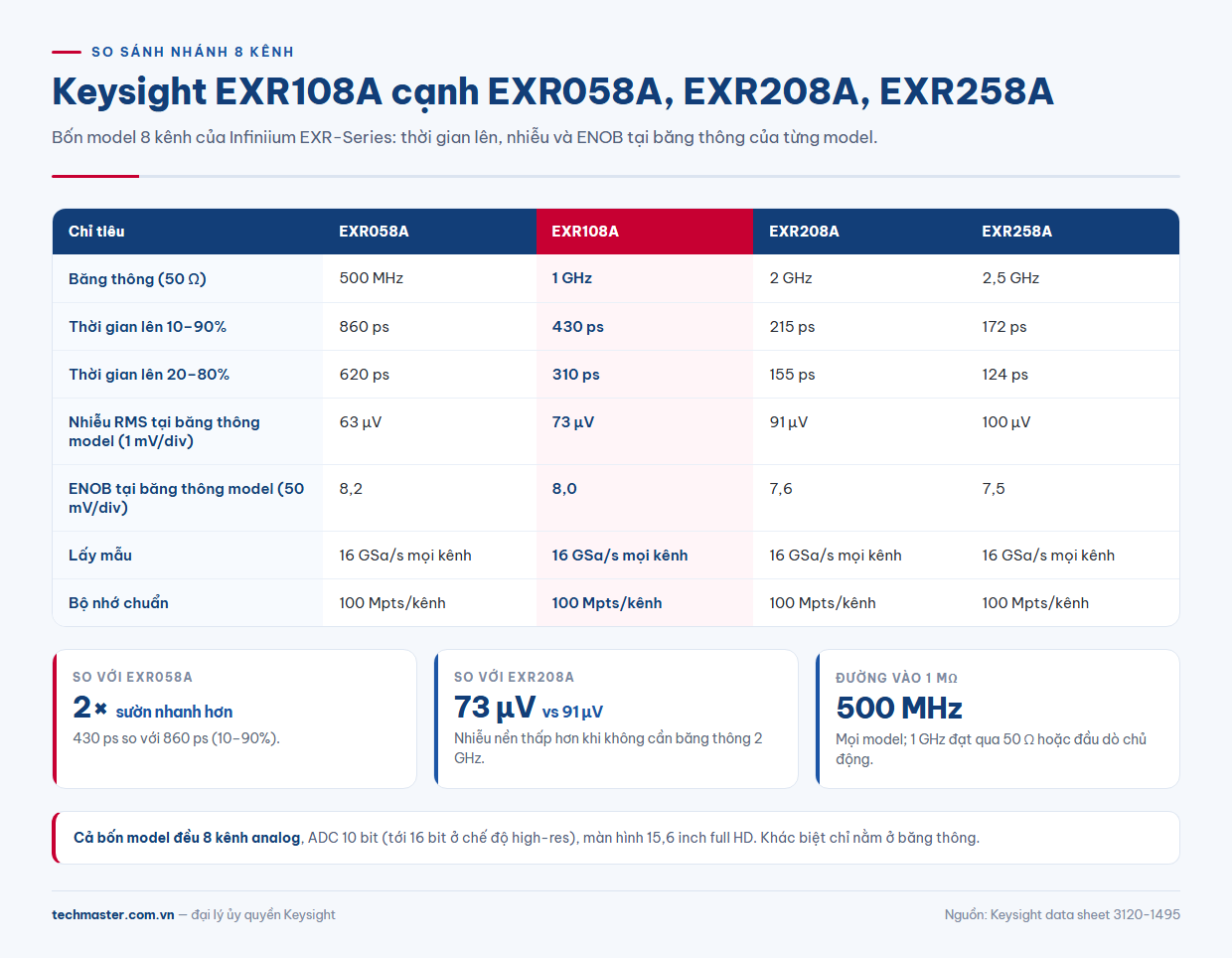

Bảng EXR108A thông số dưới đây đặt bốn model 8 kênh cạnh nhau. Nhiễu RMS đo ở 1 mV/div, đầu vào 50 Ω, tại băng thông của từng model; ENOB đo ở 50 mV/div.
| Chỉ tiêu | EXR058A | EXR108A | EXR208A | EXR258A |
|---|---|---|---|---|
| Băng thông (50 Ω) | 500 MHz | 1 GHz | 2 GHz | 2,5 GHz |
| Thời gian lên 10–90% | 860 ps | 430 ps | 215 ps | 172 ps |
| Thời gian lên 20–80% | 620 ps | 310 ps | 155 ps | 124 ps |
| Nhiễu RMS tại băng thông model | 63 µV | 73 µV | 91 µV | 100 µV |
| ENOB tại băng thông model | 8,2 | 8,0 | 7,6 | 7,5 |
| Số kênh analog | 8 | 8 | 8 | 8 |
Hai điều rút ra từ bảng. Thứ nhất, EXR108A có sườn lên nhanh gấp đôi EXR058A (430 ps so với 860 ps), đủ để đo các cạnh khoảng 1 ns mà không bị máy làm chậm đáng kể. Thứ hai, lên 2 GHz thì nhiễu nền tăng khoảng 25% (91 µV so với 73 µV). Cách ước lượng sai số khi cộng thời gian lên của máy và tín hiệu được trình bày trong bài thời gian lên và băng thông hệ thống.
Lưu ý về đường vào 1 MΩ
Data sheet ghi băng thông đường vào 1 MΩ là 500 MHz trên mọi model. Băng thông 1 GHz chỉ có ở đường vào 50 Ω hoặc với đầu dò chủ động. Đầu dò thụ động đi kèm cũng là loại 500 MHz, nên EXR108A phát huy hết khi dùng đầu dò chủ động hoặc đo qua 50 Ω.
Bộ nhớ trên máy 8 kênh: chia theo nhóm bốn kênh
Với máy 8 kênh, bộ nhớ là chỗ dễ hiểu sai nhất. Chuẩn là 100 Mpts mỗi kênh, có tùy chọn 200 hoặc 400 Mpts mỗi kênh. Mức 1,6 Gpts mà nhiều trang giới thiệu nhắc tới là tùy chọn bộ nhớ linh hoạt, dùng chung trong một nhóm bốn kênh: kênh 1–4 là một nhóm, kênh 5–8 là nhóm còn lại. Trong mỗi nhóm, một kênh dùng được 1,6 Gpts, hai kênh mỗi kênh 800 Mpts, ba kênh mỗi kênh 533 Mpts.
Hệ quả khi lên phương án đo: nếu cần bản ghi dài trên hai tín hiệu, hãy đặt chúng ở hai nhóm khác nhau (ví dụ kênh 1 và kênh 5) thay vì kênh 1 và 2. Cách bố trí này giúp mỗi tín hiệu giữ được dung lượng lớn nhất.
EXR108A hay EXR104A cộng nâng cấp kênh
Keysight cho phép nâng từ 4 lên 8 kênh analog bằng license EXR28CH. Vậy có nên mua EXR104A trước rồi nâng sau? Câu trả lời phụ thuộc vào thời điểm cần đủ 8 kênh. Nếu ngay từ đầu dự án đã cần đo ba pha điện áp và ba pha dòng điện cùng lúc, hoặc theo dõi nhiều đường ray nguồn, mua thẳng máy hiện sóng EXR108A 8 kênh giúp tránh một lần đặt hàng thêm. Nếu 8 kênh chỉ là nhu cầu dự phòng, bản 4 kênh cho phép chia khoản đầu tư thành hai đợt.
Ứng dụng điển hình của máy 8 kênh, từ biến tần tới trình tự bật nguồn, đã được phân tích trong bài ứng dụng EXR058A cho điện tử công suất và nhúng; các quy trình đó áp dụng tương tự cho EXR108A, chỉ khác biên băng thông.
Nâng cấp sau khi mua: những gì thêm được bằng license
Data sheet liệt kê các nâng cấp sau mua chỉ cần license key:
- EXR2BW: nâng băng thông analog. Trang sản phẩm EXR108A ghi máy nâng được tới 2,5 GHz; data sheet có thêm các mức 4 và 6 GHz. Nên xác nhận lộ trình cụ thể cho máy 8 kênh khi đặt hàng.
- EXR2MEM: nâng bộ nhớ.
- EXR2MSO: thêm 16 kênh số, nâng tổng số kênh quan sát lên 24.
- EXR2WAV: bộ phát dạng sóng 50 MHz, đồng thời mở chức năng phân tích đáp ứng tần số (Bode).
Vôn kế số 4 chữ số và bộ đếm tần 10 chữ số có sẵn. Máy gom bảy chức năng đo vào một khung.

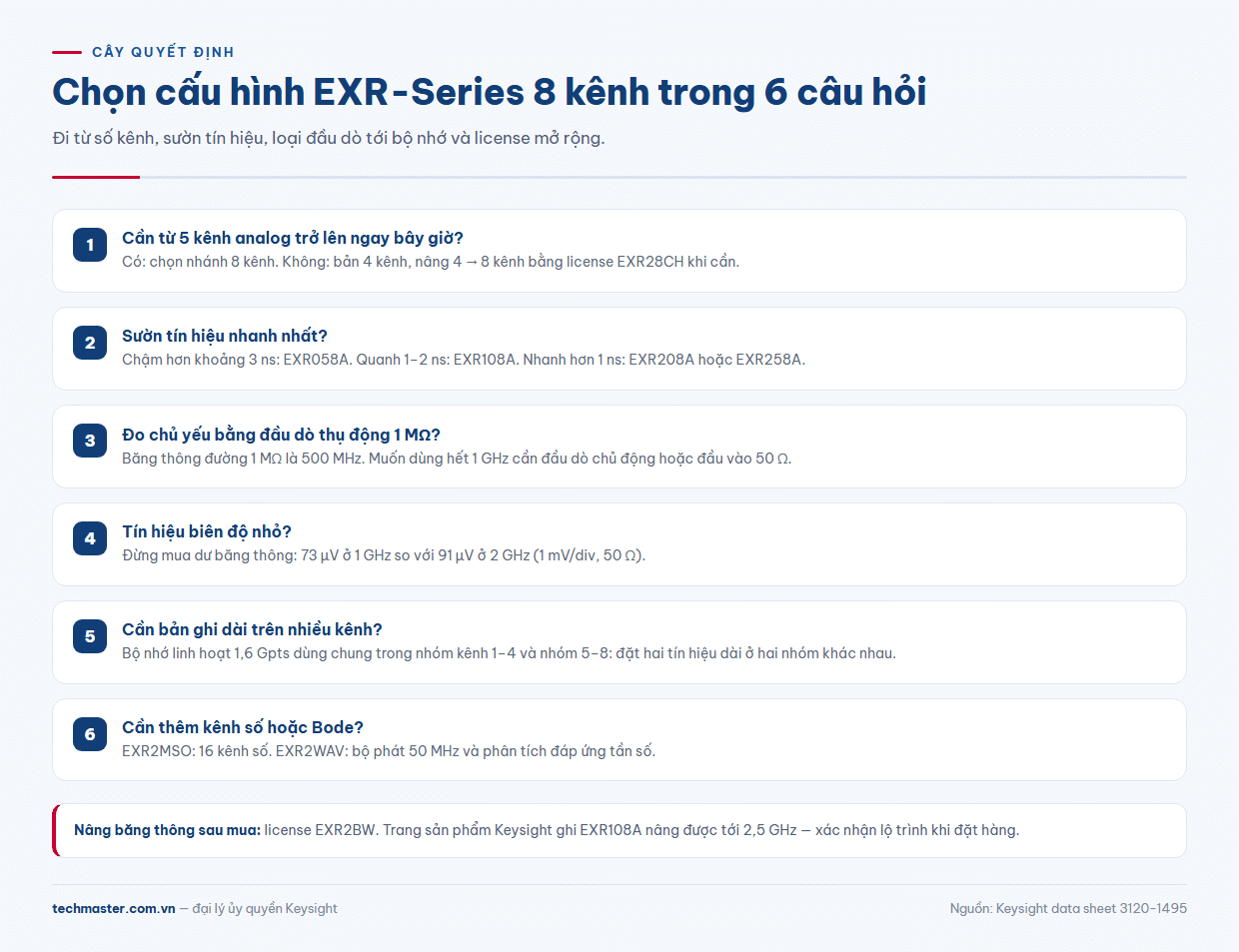

Cây quyết định chọn cấu hình 8 kênh
- Cần bao nhiêu kênh ngay bây giờ? Từ 5 kênh trở lên: chọn nhánh 8 kênh. Tối đa 4 kênh: xem bản 4 kênh và nâng cấp EXR28CH sau.
- Sườn tín hiệu nhanh nhất là bao nhiêu? Chậm hơn khoảng 3 ns: EXR058A thường đủ. Quanh 1–2 ns: EXR108A. Nhanh hơn 1 ns: cân nhắc EXR208A hoặc EXR258A.
- Đo bằng đầu dò gì? Chủ yếu đầu dò thụ động 1 MΩ: băng thông thực tế bị giới hạn 500 MHz, nên chọn model thấp hơn hoặc lên kế hoạch mua đầu dò chủ động.
- Tín hiệu biên độ nhỏ? Ưu tiên model có nhiễu nền thấp hơn; đừng mua dư băng thông.
- Cần bản ghi dài? Thêm tùy chọn bộ nhớ và bố trí tín hiệu ở hai nhóm kênh.
Với điện tử công suất và hệ nhúng tốc độ trung bình, Keysight EXR108A cân bằng giữa thời gian lên 430 ps và nhiễu 73 µV ở toàn băng thông.
EXR108A giá: các yếu tố ảnh hưởng báo giá
Techmaster không niêm yết EXR108A giá cố định vì giá phụ thuộc cấu hình. Các yếu tố chính:
- Tùy chọn bộ nhớ (100, 200, 400 Mpts mỗi kênh hoặc bộ nhớ linh hoạt).
- License đi kèm: kênh số EXR2MSO, bộ phát EXR2WAV, gói phân tích nguồn D9010PWRA, giải mã giao thức.
- Đầu dò chủ động hoặc đầu dò dòng bổ sung.
- Gói hiệu chuẩn theo ISO/IEC 17025 (tùy chọn EXR000-1A7 hoặc EXR000-AMG).
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam và vận hành phòng hiệu chuẩn ISO/IEC 17025. Để nhận cấu hình và báo giá, hãy gửi yêu cầu qua trang sản phẩm Keysight EXR108A hoặc xem các dòng khác tại danh mục Keysight — liên hệ báo giá để được tư vấn theo tín hiệu thực tế.
Câu hỏi thường gặp
EXR108A có giảm tốc độ lấy mẫu khi bật đủ 8 kênh không?
Không. Data sheet ghi 16 GSa/s trên tất cả các kênh analog đồng thời.
Con số 43 µV và ENOB 9,0 có áp dụng ở 1 GHz không?
Không. Đó là giá trị ở giới hạn băng thông 20 MHz. Ở toàn băng thông 1 GHz, data sheet ghi nhiễu 73 µV (1 mV/div) và ENOB 8,0 (50 mV/div).
Có thể nâng EXR108A lên băng thông cao hơn không?
Có, bằng license EXR2BW. Trang sản phẩm Keysight ghi nâng được tới 2,5 GHz; nên xác nhận lộ trình khi đặt hàng.
