Trong dòng InfiniiVision 1000 X-Series, các model có cùng tốc độ lấy mẫu, cùng bộ nhớ, cùng màn hình và cùng dải băng thông nâng cấp được. Chênh lệch giá lại có thật. Bài viết đặt máy hiện sóng Keysight DSOX1204A cạnh hai model anh em để chỉ ra đúng ba chỗ khác nhau — và ai thực sự cần trả thêm cho từng chỗ.

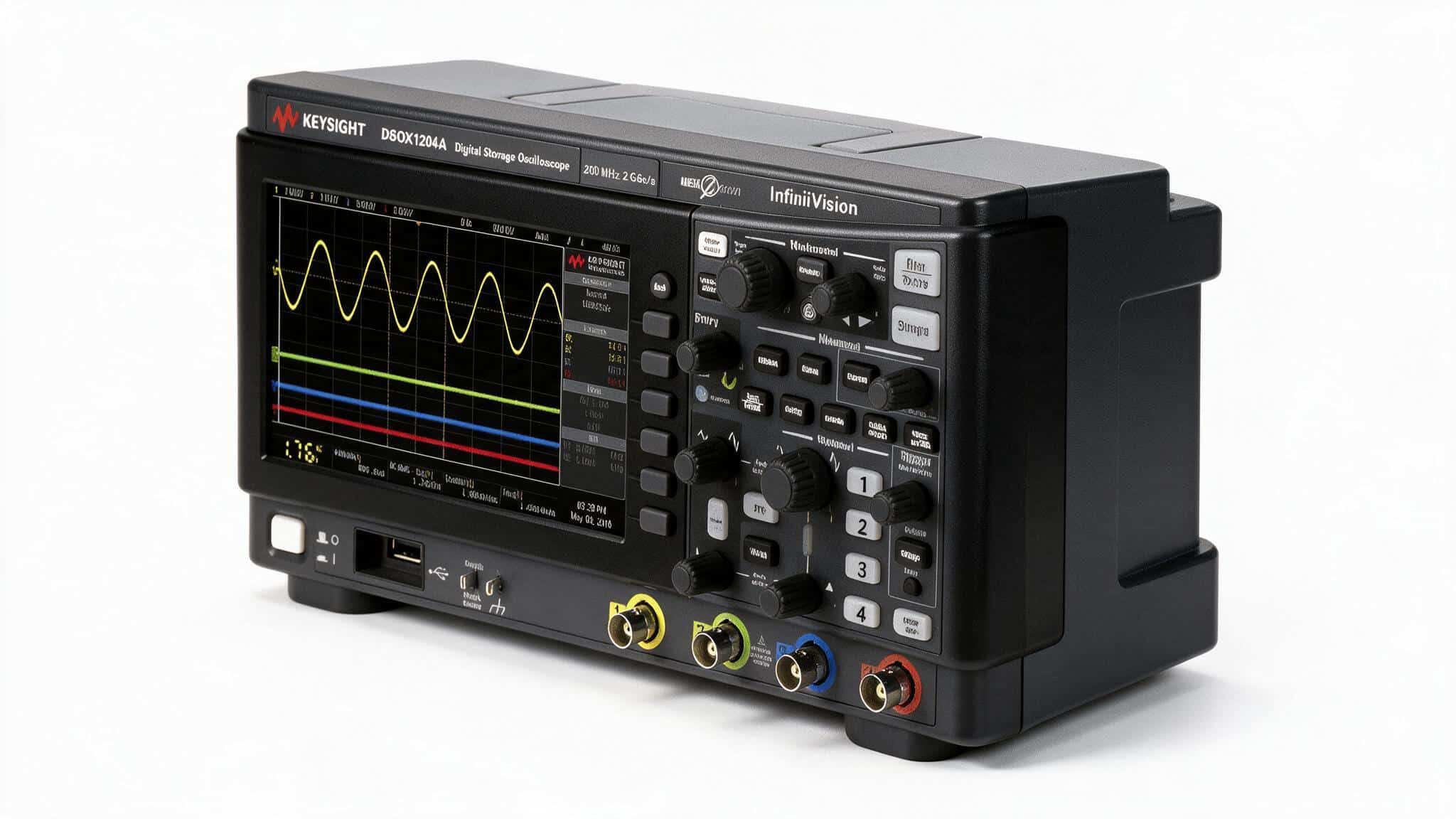

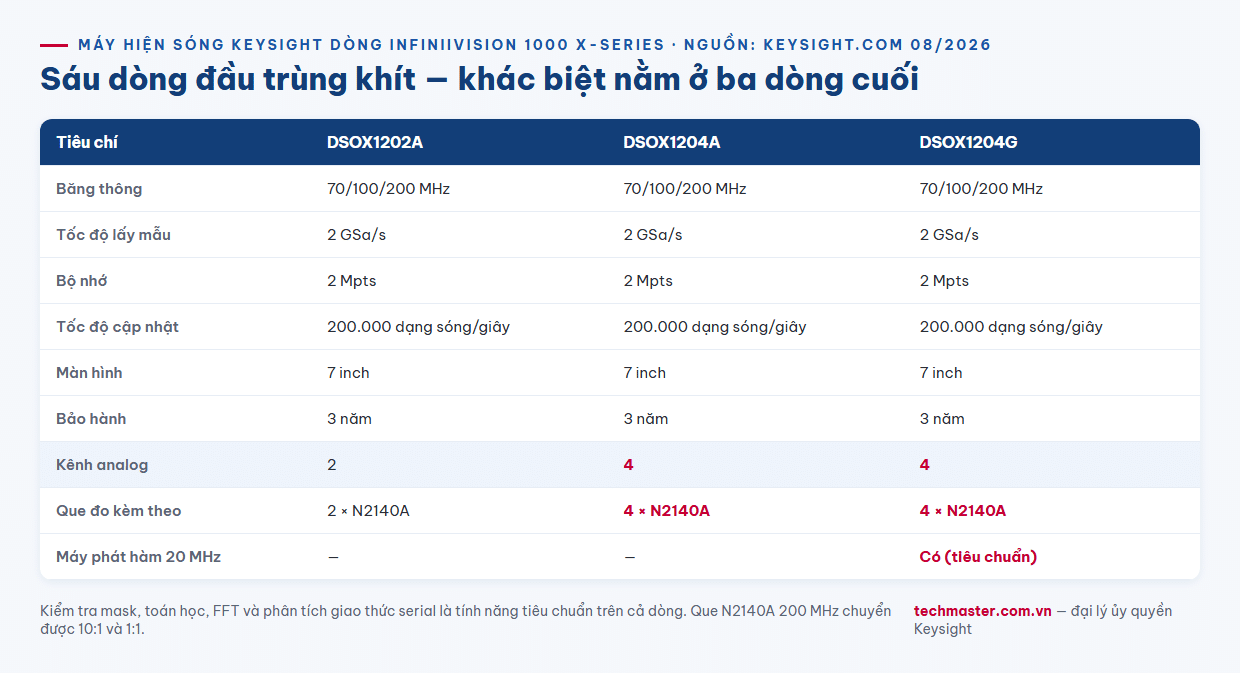

Bảng so sánh trong dòng 1000 X-Series
Toàn bộ số liệu dưới đây lấy từ trang sản phẩm Keysight của từng model.
| Tiêu chí | DSOX1202A | DSOX1204A | DSOX1204G |
|---|---|---|---|
| Băng thông | 70/100/200 MHz | 70/100/200 MHz | 70/100/200 MHz |
| Tốc độ lấy mẫu | 2 GSa/s | 2 GSa/s | 2 GSa/s |
| Bộ nhớ | 2 Mpts | 2 Mpts | 2 Mpts |
| Tốc độ cập nhật | 200.000 dạng sóng/giây | 200.000 dạng sóng/giây | 200.000 dạng sóng/giây |
| Màn hình | 7 inch | 7 inch | 7 inch |
| Bảo hành | 3 năm | 3 năm | 3 năm |
| Kênh analog | 2 | 4 | 4 |
| Que đo kèm theo | 2 × N2140A | 4 × N2140A | 4 × N2140A |
| Máy phát hàm 20 MHz tích hợp | — | — | Có (tiêu chuẩn) |
Phần chung: sáu dòng đầu trùng khít
Đây là thông tin quan trọng chứ không phải chỗ để lướt qua, vì nó loại bỏ phần lớn lý do phân vân.
Cả ba model đều lấy mẫu 2 GSa/s, đều có 2 Mpts bộ nhớ, đều cập nhật 200.000 dạng sóng/giây, đều dùng màn hình 7 inch, đều có bộ chuyển đổi 8 bit và đều được bảo hành 3 năm. Keysight cũng đưa kiểm tra mask, toán học, FFT và phân tích giao thức serial làm tính năng tiêu chuẩn trên dòng này.
Ý nghĩa thực tế: chất lượng của từng phép đo là như nhau trên cả ba máy. Một xung bắt được trên DSOX1202A trông đúng như trên DSOX1204G. Không có model nào “đo chính xác hơn” model nào.
Riêng con số 200.000 dạng sóng/giây đáng dừng lại một nhịp. Tốc độ cập nhật quyết định xác suất bạn nhìn thấy một sự kiện hiếm — một xung nhiễu thoáng qua, một lần glitch mỗi vài giây. Máy cập nhật chậm sẽ bỏ lỡ phần lớn thời gian giữa các lần vẽ. Đây là thông số quan trọng khi gỡ lỗi, và cả ba model đều có như nhau.
Khác biệt 1: hai kênh hay bốn kênh
Đây là khác biệt quan trọng nhất và cũng là thứ không thể nâng cấp sau này.
Số kênh quyết định bạn quan sát được bao nhiêu tín hiệu cùng lúc, cùng mốc thời gian. Đó là điểm mấu chốt: hai kênh không phải “một nửa của bốn kênh” mà là một giới hạn về loại câu hỏi bạn đặt được.
Khi hai kênh là đủ:
- Đo vào–ra của một tầng mạch: một kênh tín hiệu vào, một kênh tín hiệu ra.
- So sánh tín hiệu với xung kích: một kênh dữ liệu, một kênh trigger.
- Phần lớn công việc sửa chữa và kiểm tra linh kiện rời.
Khi bốn kênh trở thành bắt buộc:
- Giao thức nối tiếp đồng bộ: SPI cần tới bốn đường — clock, MOSI, MISO và chip select. Với hai kênh bạn không bao giờ nhìn được toàn bộ giao dịch trong một lần bắt.
- Mạch nguồn nhiều nhánh: quan sát trình tự lên nguồn của ba đường điện áp cùng lúc để tìm lỗi thứ tự khởi động.
- Mạch có nhân quả nhiều tầng: khi cần trả lời “cái nào xảy ra trước”, đo lần lượt hai kênh rồi ghép lại không cho câu trả lời — vì mỗi lần bắt là một sự kiện khác nhau.
Cách phân định thực dụng: nếu bạn từng phải đo hai lần rồi cố ghép hai ảnh chụp màn hình lại với nhau, đó chính là lúc bạn cần bốn kênh.
Khác biệt 2: số que đo kèm theo
Chi tiết dễ bị bỏ qua khi so giá, nhưng nó là tiền thật.
DSOX1202A kèm hai que N2140A; DSOX1204A và DSOX1204G kèm bốn que. Đây đều là que đo thụ động 200 MHz, chuyển được 10:1 và 1:1.
Ý nghĩa: máy bốn kênh được giao ở trạng thái dùng được ngay cả bốn kênh. Nếu bạn mua máy hai kênh rồi sau đó cần thêm que, chi phí que đo rời phải cộng vào khi so sánh — và que đo tốt không rẻ.
Chi tiết 200 MHz trên que đo cũng đáng chú ý: que đo theo kịp trần băng thông cao nhất mà máy nâng cấp lên được. Bạn không bị kẹt ở tình huống nâng cấp máy lên 200 MHz rồi phát hiện que đo là nút thắt cổ chai.
Khác biệt 3: máy phát hàm tích hợp trên bản G
Keysight công bố DSOX1204G có máy phát hàm 20 MHz tích hợp làm trang bị tiêu chuẩn. DSOX1204A không có.
Đây là điểm phân định thực dụng nhất giữa hai model bốn kênh, và câu hỏi để tự trả lời rất đơn giản: bàn làm việc của bạn đã có máy phát sóng hàm rời chưa?
Nếu chưa có, bản G đáng cân nhắc mạnh. Rất nhiều phép đo cần một nguồn kích thích: đo đáp ứng tần số của bộ lọc, kiểm tra tầng khuếch đại, mô phỏng tín hiệu cảm biến để thử mạch đọc. Có máy phát ngay trong máy hiện sóng nghĩa là một thiết bị, một nguồn điện, một chỗ trên bàn — và không phải đồng bộ hai máy.
Nếu đã có một máy phát sóng hàm rời, phần lớn giá trị của bản G biến mất. Máy phát rời thường có băng thông và tính năng vượt xa khối tích hợp, và lúc đó DSOX1204A cho bạn đúng bốn kênh cần thiết mà không trả tiền cho thứ trùng lặp.
Trường hợp phòng thí nghiệm giảng dạy là ngoại lệ đáng chú ý: ở đó, gộp hai thiết bị vào một không chỉ tiết kiệm tiền mà còn giảm số dây nối và số bước thao tác cho sinh viên — một lợi ích sư phạm có thật.
Chọn băng thông: 70, 100 hay 200 MHz
Cả ba model đều xuất xưởng ở 70 MHz và nâng cấp được lên 100 MHz hoặc 200 MHz bằng tuỳ chọn. Đây là quyết định tách rời với quyết định chọn model.
Quy tắc thực dụng đã dùng lâu năm trong đo lường số: băng thông máy nên bằng khoảng năm lần tần số cơ bản của tín hiệu số bạn quan sát. Lý do là dạng xung vuông được cấu thành từ sóng cơ bản cộng các hài bậc lẻ; nếu máy cắt mất các hài này, sườn xung trên màn hình sẽ thoải hơn thực tế và bạn đo sai thời gian lên.
Áp dụng: một bus số 10 MHz cần khoảng 50 MHz — 70 MHz là đủ. Một bus 20 MHz cần khoảng 100 MHz. Xung nhanh trong mạch nguồn chuyển mạch thường đòi tới 200 MHz.
Điểm cần nhớ: nâng cấp băng thông là tuỳ chọn phần mềm, mua sau được. Còn số kênh thì không. Nếu ngân sách buộc phải cắt, hãy cắt băng thông chứ đừng cắt số kênh.

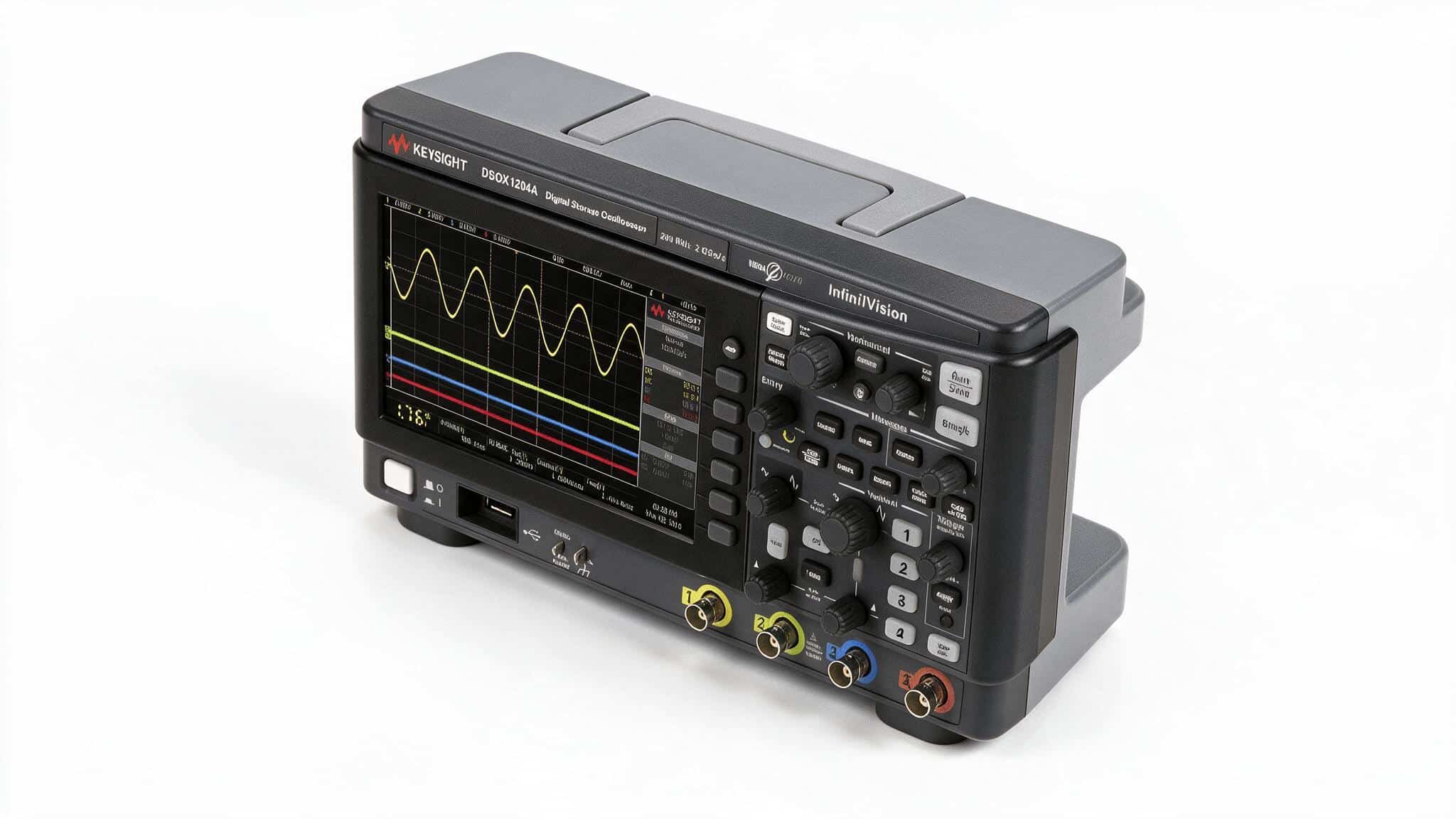

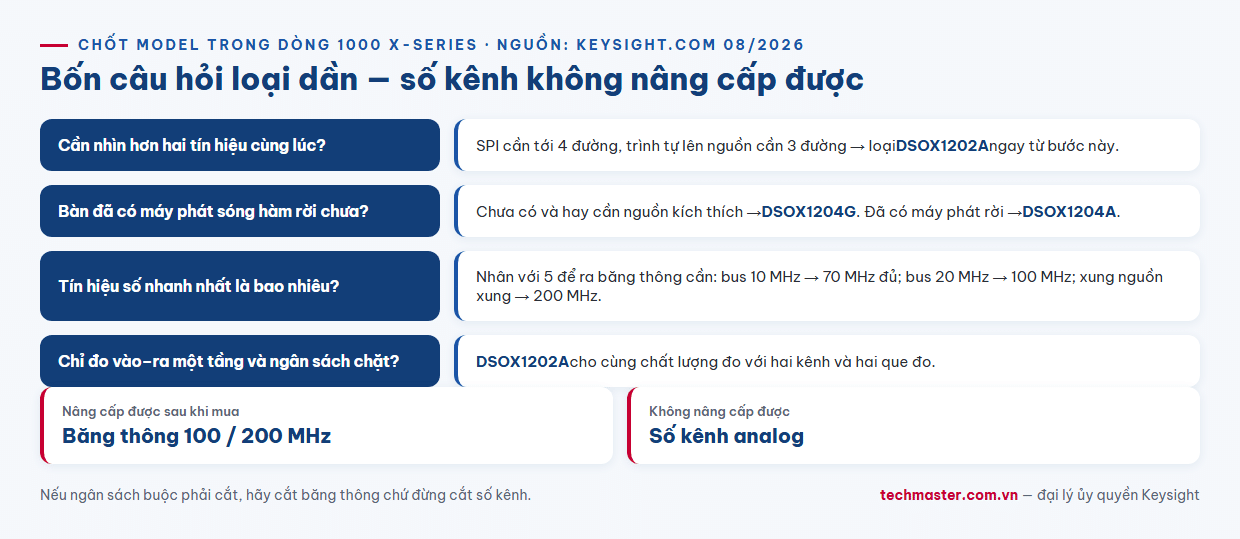

Cây quyết định chọn model
- Bạn có cần nhìn hơn hai tín hiệu cùng lúc không? SPI, trình tự lên nguồn, mạch nhiều tầng — nếu có, loại DSOX1202A ngay từ bước này. Số kênh không nâng cấp được.
- Bàn của bạn đã có máy phát sóng hàm chưa? Nếu chưa và bạn thường xuyên cần nguồn kích thích, chọn DSOX1204G. Nếu đã có, chọn DSOX1204A.
- Tín hiệu số nhanh nhất của bạn là bao nhiêu? Nhân với năm để ra băng thông cần. Chọn tuỳ chọn 100 hoặc 200 MHz theo kết quả đó, và nhớ rằng có thể mua sau.
- Chỉ đo vào–ra một tầng mạch và ngân sách chặt? DSOX1202A cho cùng chất lượng đo với hai kênh và hai que đo.
Đọc thêm về máy hiện sóng Keysight 1000 X-Series
Để xem model này làm được gì trong công việc hằng ngày, đọc bài 6 ứng dụng đo lường thực tế với DSOX1204A và bài DSOX1204A trong 5 ngành. Nếu đang cân nhắc bản hai kênh, xem bài so sánh DSOX1202A với dòng 1000 X-Series. Ở bậc phổ thông dành cho giáo dục, tham khảo bài so sánh EDUX1052G với dòng 1000X. Danh mục đầy đủ ở trang thiết bị đo lường.
