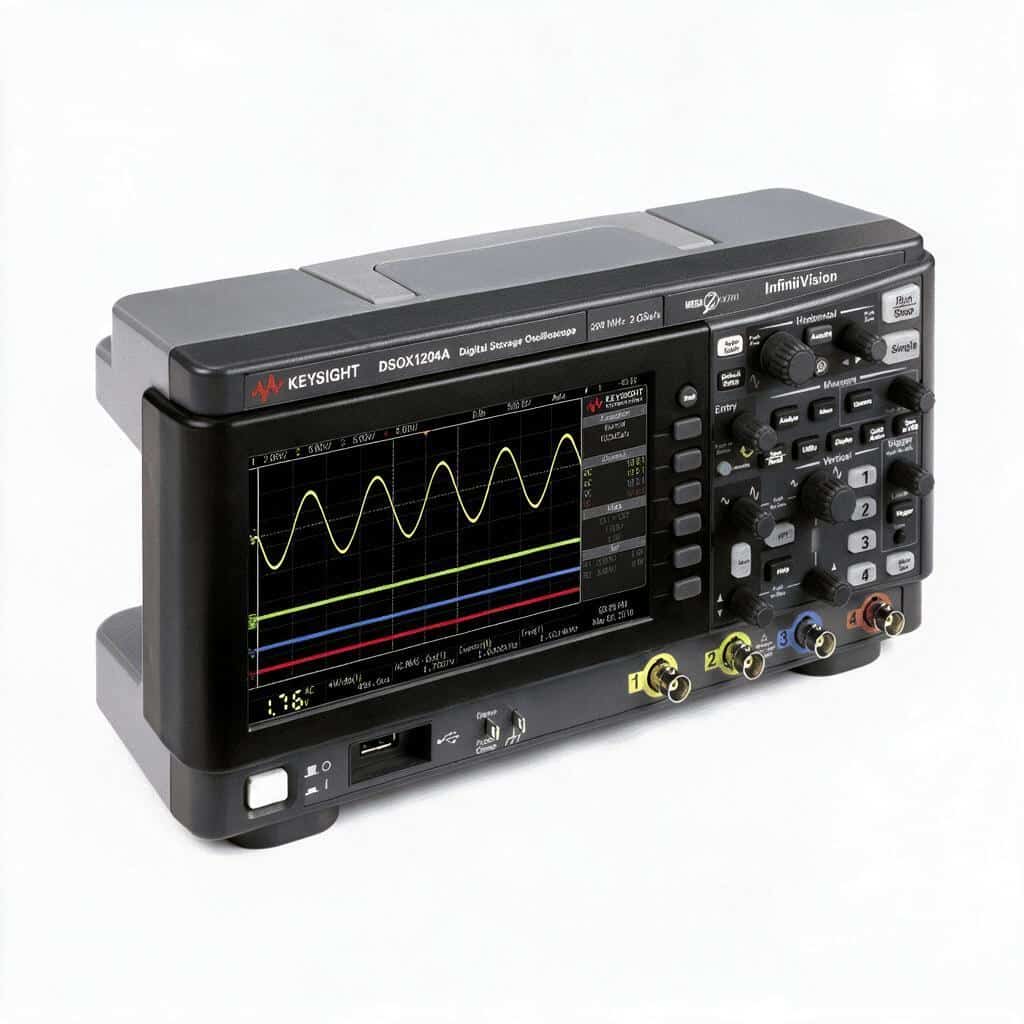

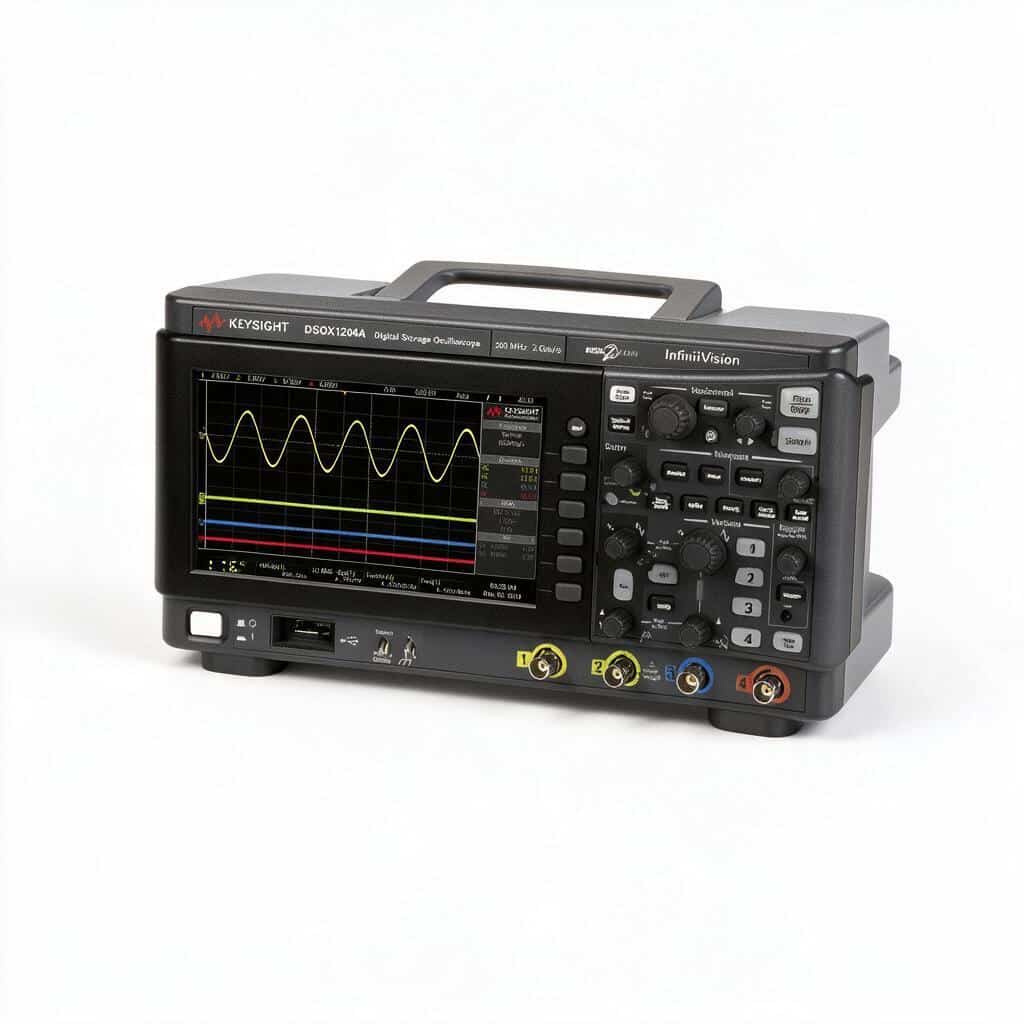

Một chiếc máy hiện sóng bốn kênh ở phân khúc phổ thông thường bị nhìn nhận như “máy tập” cho sinh viên. Thực tế trên bàn làm việc, số kênh mới là thứ quyết định bạn nhìn thấy được quan hệ nhân quả hay chỉ nhìn thấy hậu quả. Máy hiện sóng Keysight DSOX1204A thuộc dòng 1000 X-Series với bốn kênh analog, tốc độ lấy mẫu 2 GSa/s và tốc độ cập nhật 200.000 dạng sóng/giây. Bài viết đi qua sáu tình huống đo thực tế mà cấu hình này xử lý được, kèm kỹ thuật thiết lập cho từng phép đo.
Thông số nền cần nắm trước khi đọc tiếp
Các con số dưới đây là thông số Keysight công bố cho model này, và chúng chi phối toàn bộ phần còn lại của bài:
- Băng thông 70/100/200 MHz — mức 100 MHz và 200 MHz cần mở bằng tuỳ chọn.
- Bốn kênh analog — đây là điểm phân biệt chính so với model hai kênh cùng dòng.
- Tốc độ lấy mẫu 2 GSa/s.
- Tốc độ cập nhật 200.000 dạng sóng/giây.
- Màn hình 7 inch, bộ số hoá 8 bit.
- Mask test, toán học, FFT và giải mã giao thức nối tiếp là tiêu chuẩn — không phải tuỳ chọn tính thêm tiền.
- Máy đi kèm bốn que đo thụ động N2140A 200 MHz, chuyển được giữa 10:1 và 1:1.
Điểm cuối cùng đáng dừng lại một nhịp: bốn que đo đúng băng thông đi kèm máy là khoản thường bị bỏ quên khi so giá. Một bộ que đo 200 MHz mua rời cho đủ bốn kênh không phải khoản nhỏ so với giá thân máy ở phân khúc này.

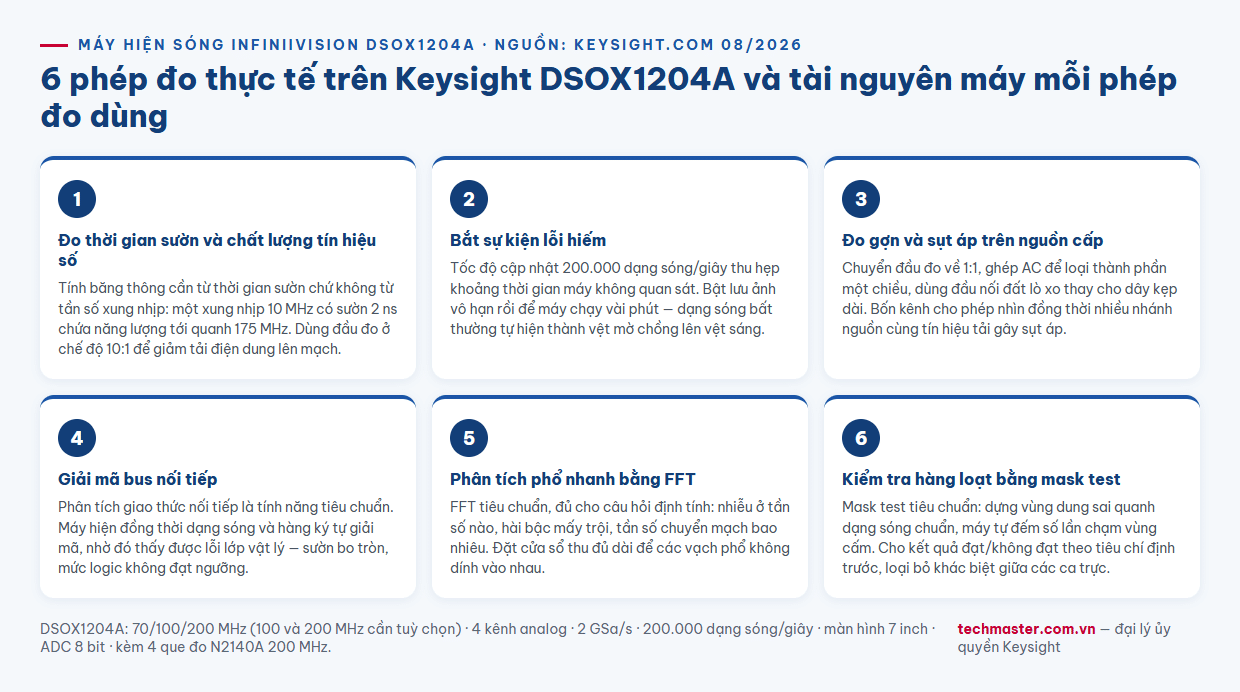

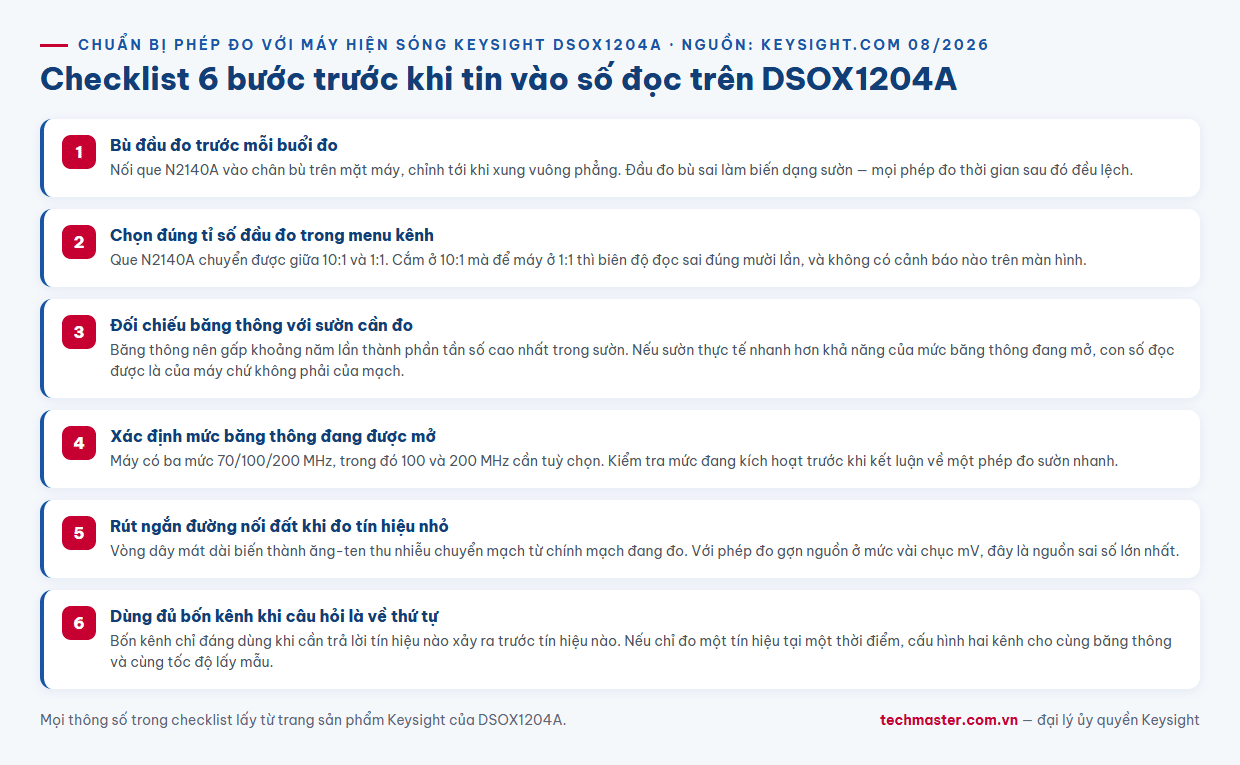

1. Đo thời gian sườn và chất lượng tín hiệu số
Đây là phép đo cơ bản nhất nhưng cũng hay bị làm sai nhất. Quy tắc thực dụng: băng thông máy nên gấp khoảng năm lần thành phần tần số cao nhất cần quan sát. Với sườn tín hiệu, thành phần đó không phải tần số xung nhịp mà là tốc độ chuyển mức — một xung nhịp 10 MHz có sườn 2 ns chứa năng lượng tới quanh 175 MHz.
Hệ quả: nếu công việc của bạn là đo sườn của các bus số hiện đại, hãy tính từ thời gian sườn chứ đừng tính từ tần số xung nhịp, và cân nhắc mở tuỳ chọn 200 MHz ngay từ đầu. Khi đo, chuyển que N2140A về chế độ 10:1 để giảm tải điện dung lên mạch — chế độ 1:1 cho biên độ lớn hơn nhưng làm chậm chính cái sườn bạn đang muốn đo.
2. Bắt sự kiện lỗi hiếm bằng tốc độ cập nhật
Tốc độ cập nhật 200.000 dạng sóng/giây không phải con số để so bảng thông số — nó quyết định xác suất bạn nhìn thấy một sự kiện xảy ra vài lần mỗi phút. Máy hiện sóng dành phần lớn thời gian ở trạng thái “chết” giữa hai lần thu, và mọi sự kiện rơi vào khoảng chết đó là sự kiện bạn không bao giờ thấy.
Cách dùng thực tế: bật chế độ hiển thị lưu ảnh (persistence) vô hạn, đặt trigger ở mức bình thường rồi để máy chạy vài phút. Các dạng sóng bất thường sẽ tự hiện ra thành vệt mờ chồng lên vệt sáng của dạng sóng bình thường. Đây là cách tìm glitch hiệu quả hơn nhiều so với ngồi canh màn hình.
3. Đo gợn và sụt áp trên nguồn cấp
Ba lỗi phổ biến khi đo gợn nguồn, cả ba đều làm kết quả sai theo hướng xấu đi:
Để que đo ở chế độ 10:1. Gợn nguồn thường ở mức vài chục mV. Chia mười trước khi vào máy nghĩa là bạn đang đo vài mV bằng một thiết bị 8 bit — chuyển về 1:1 cho phép đo này.
Dùng kẹp mát dây dài. Vòng dây mát dài biến thành một ăng-ten thu nhiễu chuyển mạch từ chính mạch nguồn đang đo. Dùng đầu nối đất lò xo tiếp xúc trực tiếp thay cho dây kẹp.
Để ghép DC. Chuyển kênh sang ghép AC để loại thành phần một chiều, nhờ đó phóng to thang dọc xuống mức mV mà không đẩy dạng sóng ra khỏi màn hình.
Với bốn kênh, bạn quan sát được đồng thời gợn trên nhiều nhánh nguồn — ví dụ nhánh 3,3 V và nhánh 1,8 V — cùng với tín hiệu tải gây ra sụt áp. Đó chính là quan hệ nhân quả mà máy hai kênh khó dựng lại.
4. Giải mã bus nối tiếp trong lúc vẫn nhìn thấy dạng sóng
Giải mã giao thức nối tiếp là tính năng tiêu chuẩn trên model này. Giá trị thực của nó nằm ở chỗ bạn không phải chọn giữa “xem dạng sóng” và “xem dữ liệu” — máy hiển thị cả hai cùng lúc, với hàng ký tự giải mã nằm ngay dưới dạng sóng tương ứng.
Điều đó quan trọng vì phần lớn lỗi bus nối tiếp là lỗi lớp vật lý chứ không phải lỗi logic: sườn quá chậm do điện trở kéo lên quá lớn, mức logic cao không đạt ngưỡng, hoặc xuyên nhiễu từ đường bên cạnh. Một máy phân tích logic thuần tuý sẽ báo “khung lỗi” mà không cho biết vì sao. Máy hiện sóng cho bạn thấy cái sườn bị bo tròn đang gây ra khung lỗi đó.
Với bus hai dây, bạn dùng hai kênh cho tín hiệu bus và vẫn còn hai kênh để soi chân chip select hoặc tín hiệu ngắt liên quan.
5. Phân tích phổ nhanh bằng FFT
FFT là chức năng tiêu chuẩn và đủ dùng cho các câu hỏi định tính: nhiễu này ở tần số nào, hài bậc mấy đang trội, tần số chuyển mạch của bộ nguồn là bao nhiêu. Đây không phải máy phân tích phổ và không nên dùng để đo mức tuyệt đối, nhưng để truy nguồn một nhiễu lạ trong mạch thì nó rút ngắn thời gian rất nhiều.
Mẹo thiết lập: đặt thang thời gian sao cho cửa sổ thu chứa đủ nhiều chu kỳ của tần số thấp nhất bạn quan tâm. FFT có độ phân giải tần số tỉ lệ nghịch với độ dài bản ghi theo thời gian — thu quá ngắn thì các vạch phổ dính vào nhau.
6. Kiểm tra hàng loạt bằng mask test
Mask test cũng là chức năng tiêu chuẩn trên model này, và đây là tính năng biến chiếc máy từ công cụ nghiên cứu thành công cụ kiểm tra sản xuất. Bạn dựng một vùng dung sai quanh dạng sóng chuẩn, đặt máy chạy liên tục, và máy tự đếm số lần dạng sóng chạm vùng cấm.
Ứng dụng điển hình ở xưởng nhỏ: kiểm tra đầu ra của một lô bo mạch. Thay vì kỹ thuật viên nhìn màn hình và phán đoán, máy cho kết quả đạt/không đạt theo tiêu chí đã định trước — loại bỏ khác biệt giữa các ca trực và giữa các kỹ thuật viên.
Khi nào bốn kênh là thừa và khi nào là thiếu
Nếu công việc chỉ gồm đo một tín hiệu tại một thời điểm — kiểm tra nguồn cấp, đo dạng sóng đầu ra của một khối mạch — thì model hai kênh cùng dòng cho cùng băng thông và cùng tốc độ lấy mẫu với chi phí thấp hơn. Bốn kênh chỉ đáng tiền khi câu hỏi bạn cần trả lời có dạng “tín hiệu nào xảy ra trước tín hiệu nào”.
Ngược lại, nếu công việc thiên về gỡ lỗi hệ thống nhúng có nhiều đường điều khiển song song, hoặc cần quan sát nhiều kênh số cùng lúc, thì nên nhìn lên các dòng có kênh logic tích hợp thay vì cố xoay xở trong bốn kênh analog.
Đọc thêm về dòng máy hiện sóng Keysight
Bài so sánh DSOX1202G trong dòng 1000 X-Series phân tích chênh lệch giữa các cấu hình cùng dòng. Với dòng cao hơn, xem bài ứng dụng đo lường với DSOX2004A. Danh mục đầy đủ nằm ở trang thiết bị đo lường.
Mua Keysight DSOX1204A chính hãng ở đâu
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời. Xem cấu hình và giá tại trang Keysight DSOX1204A, hoặc liên hệ đội kỹ thuật để chốt mức băng thông cần mở trước khi đặt hàng.
Câu hỏi thường gặp
Keysight DSOX1204A có băng thông bao nhiêu?
DSOX1204A công bố băng thông 70/100/200 MHz, trong đó mức 100 MHz và 200 MHz cần mở bằng tuỳ chọn. Máy có bốn kênh analog, tốc độ lấy mẫu 2 GSa/s và tốc độ cập nhật 200.000 dạng sóng/giây. Vì trần băng thông mở được bằng tuỳ chọn nên nên xác định nhu cầu theo thời gian sườn của tín hiệu cần đo, không chỉ theo tần số xung nhịp.
DSOX1204A có sẵn giải mã giao thức nối tiếp không?
Có. Trên model này, mask test, phép toán, FFT và phân tích giao thức nối tiếp đều là tính năng tiêu chuẩn, không phải tuỳ chọn tính thêm. Máy hiển thị đồng thời dạng sóng và hàng ký tự giải mã bên dưới, nhờ đó phát hiện được các lỗi lớp vật lý như sườn bo tròn hay mức logic không đạt ngưỡng — loại lỗi mà máy phân tích logic thuần tuý chỉ báo là khung lỗi.
Máy hiện sóng DSOX1204A có kèm que đo không?
Có. Keysight công bố máy đi kèm bốn que đo thụ động N2140A băng thông 200 MHz, chuyển được giữa chế độ 10:1 và 1:1. Đây là khoản đáng tính vào khi so sánh chi phí, vì một bộ que đo đúng băng thông cho đủ bốn kênh mua rời không phải khoản nhỏ ở phân khúc này.
