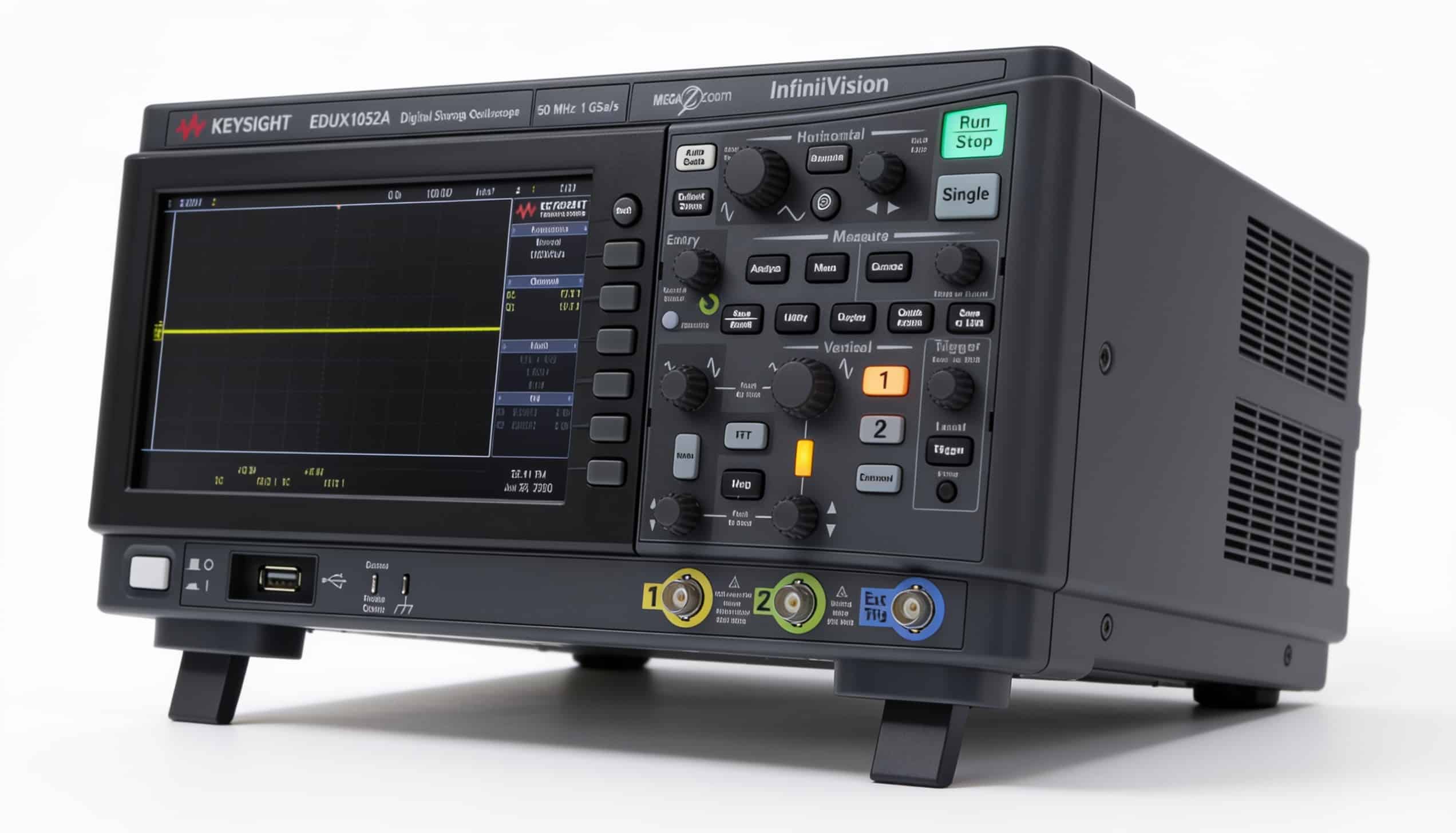

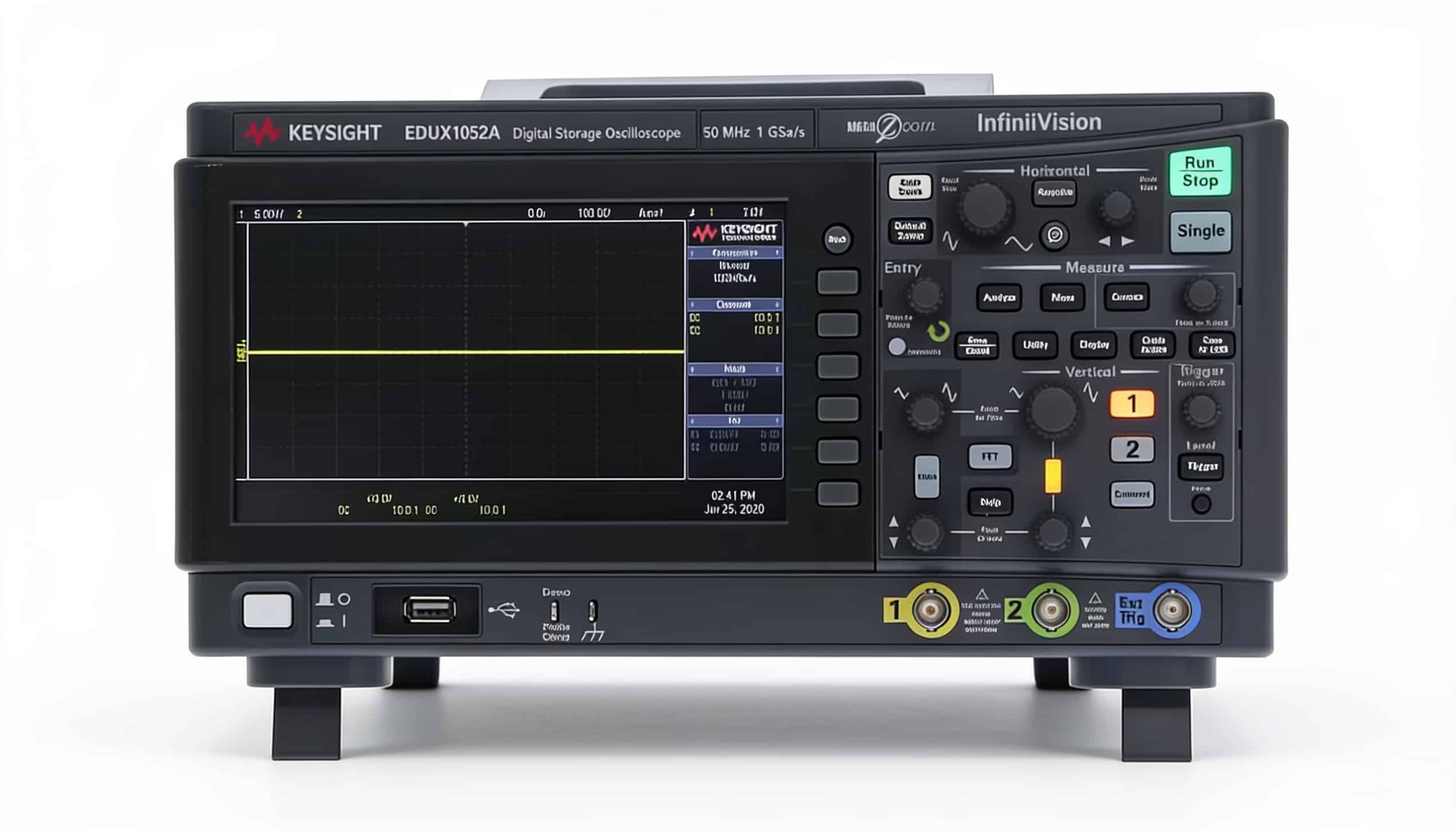

Máy hiện sóng Keysight EDUX1052G là model giáo dục cao cấp nhất trong dòng InfiniiVision 1000X: vẫn ở tầm giá phòng thí nghiệm trường học nhưng bổ sung máy phát sóng WaveGen và biểu đồ Bode — hai thứ thường phải mua thiết bị rời. Câu hỏi đặt ra là: khi nào EDUX1052G là lựa chọn đúng, và khi nào bạn nên bước lên bản DSOX cùng dòng? Bài viết so sánh trực tiếp từng thông số theo tài liệu chính thức của Keysight để bạn chọn đúng cấu hình ngay lần đầu.
Vị trí của EDUX1052G trong dòng 1000X-Series
Dòng InfiniiVision 1000X gồm 6 model dùng chung một nền tảng phần cứng — EDUX1052A, EDUX1052G, DSOX1202A, DSOX1202G, DSOX1204A và DSOX1204G — nhưng khác nhau ở ba trục: băng thông, số kênh và máy phát sóng tích hợp. Keysight mã hóa cấu hình ngay trong tên model:
- EDUX = phân khúc giáo dục (50 MHz) · DSOX = phân khúc kỹ thuật (70–200 MHz).
- Chữ số thứ ba: 2 = 2 kênh analog · 4 = 4 kênh analog.
- Hậu tố G = có WaveGen 20 MHz + Bode plot · hậu tố A = không có.
Như vậy máy hiện sóng Keysight EDUX1052G là bản 50 MHz, 2 kênh, có WaveGen — điểm khác biệt duy nhất so với EDUX1052A. Xem cấu hình đầy đủ và báo giá tại trang Keysight EDUX1052G.
Bảng so sánh EDUX1052G với các model cùng dòng
Số liệu tổng hợp từ trang sản phẩm chính thức keysight.com (07/2026):
| Thông số | EDUX1052A | EDUX1052G | DSOX1202G | DSOX1204G |
|---|---|---|---|---|
| Băng thông | 50 MHz | 50 MHz | 70 MHz* | 70 MHz* |
| Kênh analog | 2 + trigger ngoài | 2 + trigger ngoài | 2 + trigger ngoài | 4 |
| Tốc độ lấy mẫu | 1 GSa/s | 1 GSa/s | 2 GSa/s | 2 GSa/s |
| Độ sâu bộ nhớ | 200 kpts | 200 kpts | 2 Mpts | 2 Mpts |
| Tốc độ cập nhật | 100.000 wfms/s | 100.000 wfms/s | 200.000 wfms/s | 200.000 wfms/s |
| WaveGen 20 MHz | — | ✔ | ✔ | ✔ |
| Bode plot (FRA) | — | ✔ | ✔ | ✔ |
| Màn hình | 7 inch WVGA · ADC 8-bit · USB 2.0 + LAN · bảo hành 3 năm | |||
* Các model DSOX120x xuất xưởng 70 MHz, nâng lên 100/200 MHz bằng license phần mềm — không đổi phần cứng. Các tính năng dùng chung toàn dòng: vôn kế số (DVM) và bộ đếm tần tích hợp, giải mã giao thức I²C và UART/RS-232 tiêu chuẩn, FFT, mask testing, tín hiệu đào tạo tích hợp cho giảng dạy, 14 phép đo biên độ và 14 phép đo thời gian tự động.
Ba khác biệt quyết định giá trị sử dụng
1. Hậu tố G — chìa khóa mở Bode plot
WaveGen 20 MHz trên EDUX1052G không chỉ thay một function generator rời. Nó là điều kiện để mở tính năng biểu đồ Bode / phân tích đáp ứng tần số (FRA): máy tự quét tần số qua WaveGen rồi vẽ biểu đồ độ lợi (gain) và pha (phase). Với sinh viên học lý thuyết mạch, đây là công cụ trực quan hóa hàm truyền; với kỹ sư thiết kế mạch lọc hay vòng hồi tiếp, nó thay thế một network analyzer cơ bản. Nếu chương trình thí nghiệm của bạn có bài về đáp ứng tần số, chênh lệch giá lên bản G gần như luôn xứng đáng.
2. 50 MHz có đủ cho nhu cầu của bạn?
Băng thông 50 MHz của EDUX1052G thông số phủ tốt tín hiệu audio, nguồn xung tần số thấp, vi điều khiển 8/16-bit, giao tiếp I²C/UART và hầu hết bài thực hành điện tử cơ bản. Nhưng nếu bạn làm việc với xung clock nhanh, tín hiệu số sườn dốc hoặc cần “headroom” băng thông để đo hài bậc cao, 70 MHz (nâng được lên 200 MHz) của dòng DSOX120x là biên an toàn hơn — kèm bộ nhớ 2 Mpts sâu gấp 10 lần và tốc độ cập nhật gấp đôi.
3. 2 kênh hay 4 kênh
Với tín hiệu số và hệ nhúng, 2 kênh nhanh chóng trở nên chật chội — chỉ riêng debug SPI đã cần 3–4 tín hiệu đồng thời. Nếu công việc thiên về hệ nhúng đa tín hiệu, máy hiện sóng Keysight DSOX1204G 4 kênh cho phép quan sát đồng thời clock, data, chip-select và tín hiệu điều khiển. Còn nếu chỉ cần 2 kênh nhưng muốn băng thông và bộ nhớ cao hơn EDUX, hãy cân nhắc DSOX1202G.

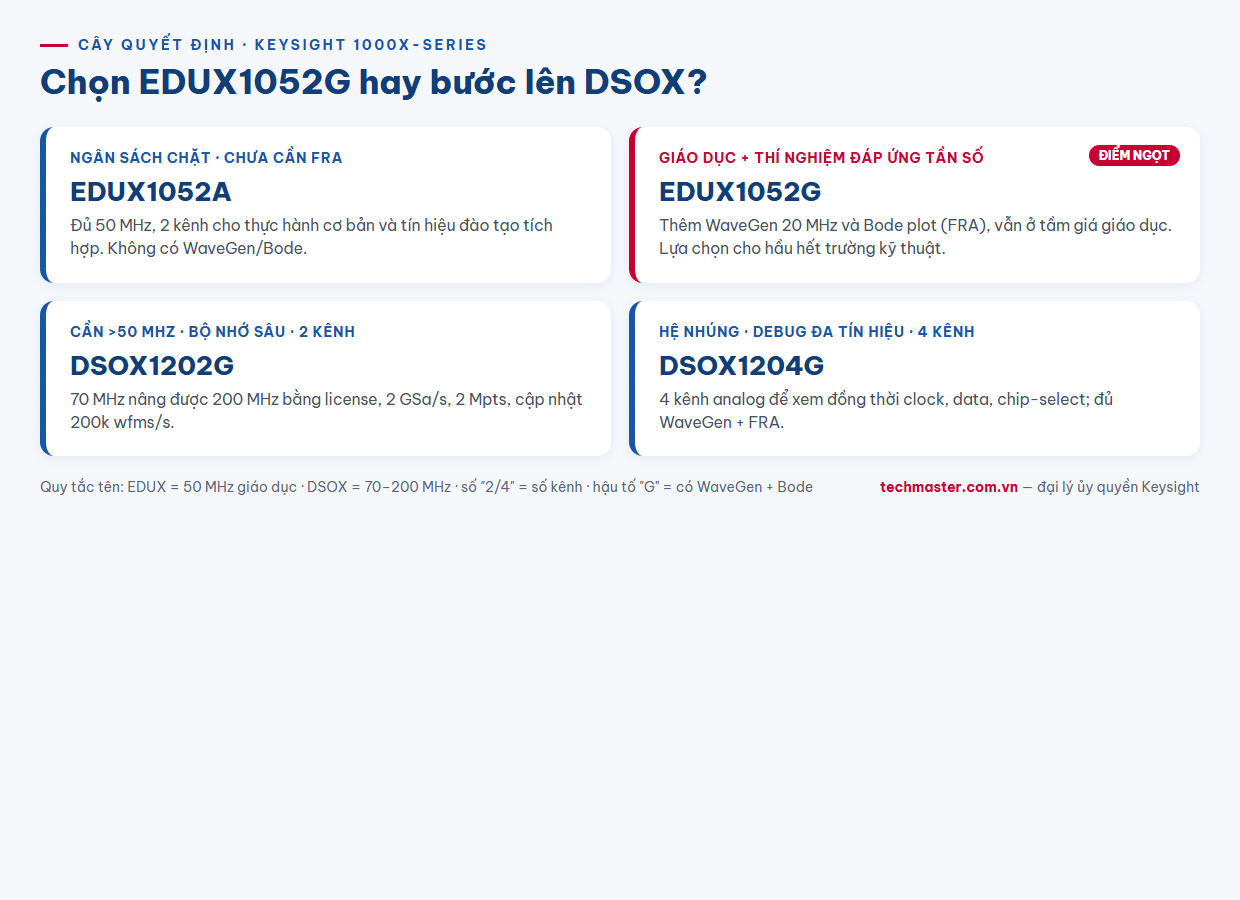

Cây quyết định: chọn model nào?
- Phòng thí nghiệm trường học, ngân sách chặt, chưa cần FRA: EDUX1052A — đủ 50 MHz cho thực hành cơ bản, có tín hiệu đào tạo tích hợp.
- Giảng dạy kèm thí nghiệm đáp ứng tần số, vẫn ở tầm giá giáo dục: Keysight EDUX1052G — thêm WaveGen 20 MHz và Bode plot. Đây là điểm ngọt cho hầu hết trường kỹ thuật.
- Cần >50 MHz, bộ nhớ sâu, 2 kênh đủ dùng: DSOX1202G — 70 MHz nâng được 200 MHz, 2 Mpts.
- Hệ nhúng, debug đa tín hiệu, cần 4 kênh: DSOX1204G — 4 kênh, 2 GSa/s, WaveGen, FRA.
Câu hỏi thường gặp
EDUX1052G khác EDUX1052A ở điểm nào?
Hai model giống hệt về băng thông (50 MHz), số kênh (2) và bộ nhớ. Khác biệt duy nhất: bản G có máy phát sóng WaveGen 20 MHz tích hợp và tính năng biểu đồ Bode (FRA), còn bản A thì không.
Băng thông 50 MHz của EDUX1052G có nâng cấp được không?
Không. Khác với dòng DSOX120x (nâng 70→200 MHz bằng license), băng thông 50 MHz của EDUX1052G là cố định. Nếu dự báo cần băng thông cao hơn trong tương lai, nên chọn bản DSOX ngay từ đầu.
Máy có được bảo hành và hiệu chuẩn tại Việt Nam không?
Có. Techmaster Electronics là đại lý ủy quyền của Keysight tại Việt Nam, sản phẩm bảo hành chính hãng 3 năm và được hiệu chuẩn theo chuẩn ISO/IEC 17025.
Cần tư vấn cấu hình hoặc báo giá? Xem chi tiết thông số tại trang máy hiện sóng Keysight EDUX1052G, tham khảo thêm toàn bộ danh mục máy hiện sóng Keysight, hoặc liên hệ hotline Techmaster để kỹ sư hỗ trợ chọn đúng cấu hình cho ứng dụng của bạn.
