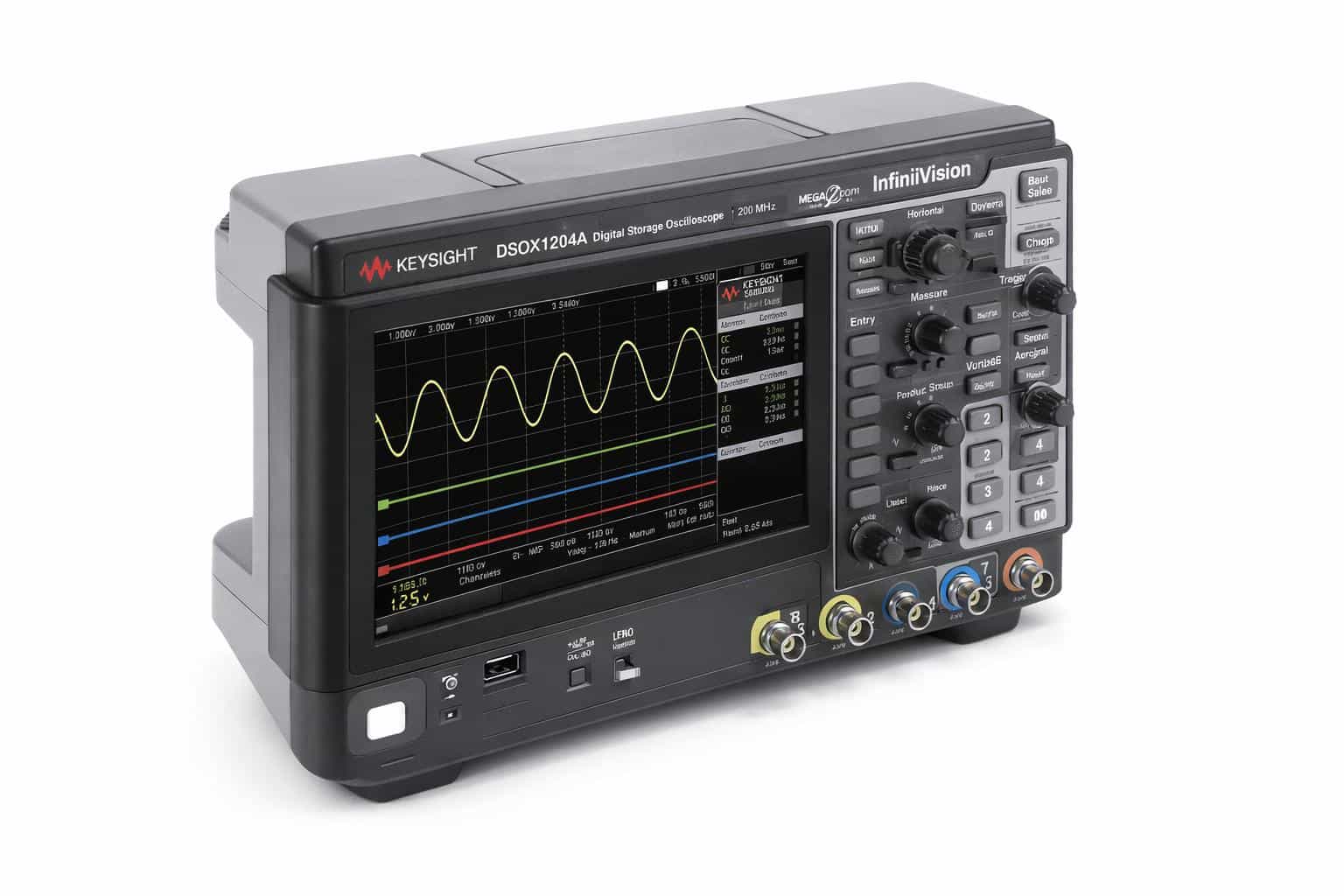

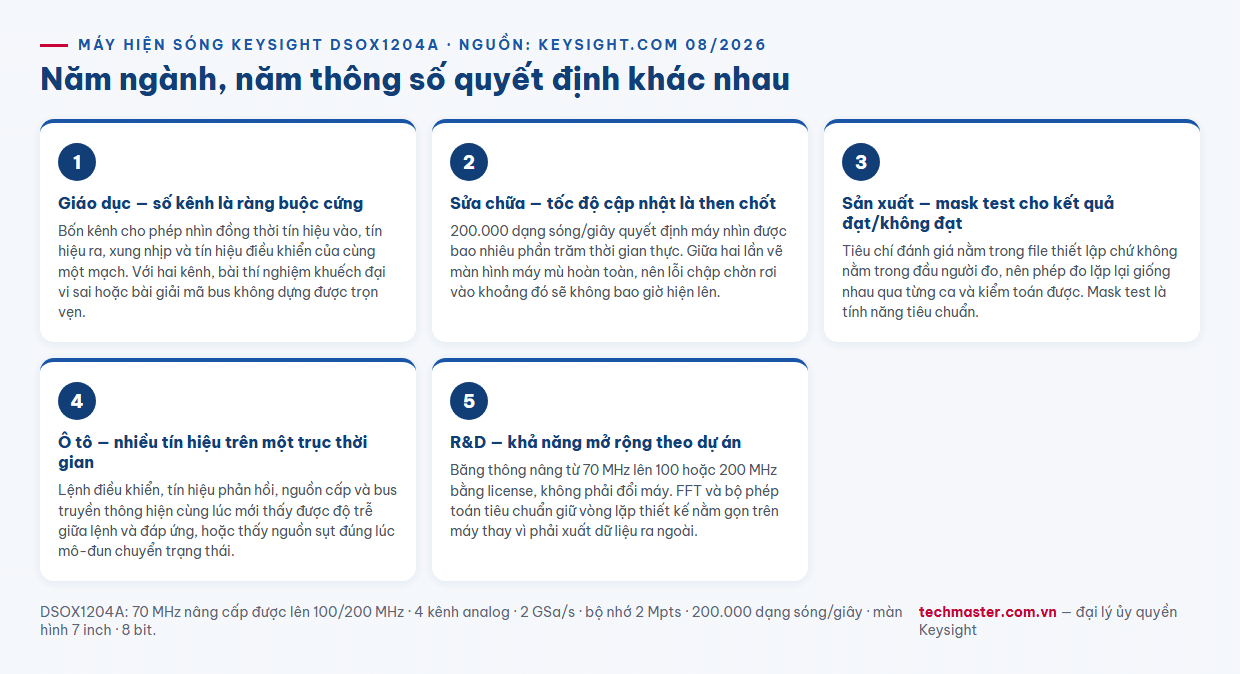

Cùng một chiếc máy hiện sóng bốn kênh đặt ở phòng thí nghiệm trường đại học, ở xưởng sửa chữa board điện tử, ở chuyền lắp ráp hay ở bàn thiết kế R&D sẽ được dùng theo bốn cách rất khác nhau. Bài viết này đi qua năm ngành đang dùng máy hiện sóng Keysight DSOX1204A tại Việt Nam, và với mỗi ngành sẽ chỉ ra thông số nào của máy là thông số quyết định — thay vì liệt kê lại datasheet.
Thông số nền: bốn con số cần nhớ trước khi đọc tiếp
Toàn bộ số liệu dưới đây lấy từ trang sản phẩm Keysight của DSOX1204A. Bốn con số này sẽ quay lại liên tục trong phần sau:
- Băng thông 70 MHz tiêu chuẩn, nâng cấp được lên 100 MHz hoặc 200 MHz bằng license — không phải đổi máy.
- 4 kênh analog, tốc độ lấy mẫu 2 GSa/s.
- Bộ nhớ 2 Mpts và tốc độ cập nhật 200.000 dạng sóng/giây.
- Màn hình 7 inch, bộ chuyển đổi dọc 8 bit.
Điểm đáng chú ý: mask test, phép toán, FFT và giải mã giao thức serial đều là tiêu chuẩn trên model này, không phải tuỳ chọn tính thêm tiền. Máy cũng kèm sẵn bốn que đo thụ động N2140A 200 MHz chuyển được giữa 10:1 và 1:1 — đủ cho cả bốn kênh, không phải mua thêm.
Một lưu ý khi đối chiếu tài liệu: mô tả ngắn trên trang sản phẩm ghi bộ nhớ “tối đa 200.000 điểm”, trong khi Keysight công bố 2 Mpts cho DSOX1204A. Bài này dùng số Keysight công bố.
1. Giáo dục và đào tạo kỹ thuật
Ở phòng lab đại học và trường nghề, thông số quyết định không phải băng thông mà là số kênh trên mỗi bàn thí nghiệm và độ bền của thao tác sai.
Bốn kênh cho phép sinh viên nhìn đồng thời tín hiệu vào, tín hiệu ra, xung nhịp và tín hiệu điều khiển của cùng một mạch — đây là điều kiện cần để hiểu quan hệ nhân quả trong mạch, thay vì đo từng điểm rời rạc rồi tưởng tượng phần còn lại. Với hai kênh, bài thí nghiệm khuếch đại vi sai hay bài giải mã bus đơn giản là không dựng được trọn vẹn.
Băng thông 70 MHz phủ hết chương trình điện tử cơ bản: mạch RC, khuếch đại thuật toán, nguồn xung, tín hiệu số tốc độ thấp. Khi khoa mở thêm học phần về truyền thông số hoặc vi điều khiển tốc độ cao, nâng lên 100 MHz hoặc 200 MHz chỉ là chuyện mua license — ngân sách năm sau không phải mua lại máy.
FFT tiêu chuẩn cũng đáng giá trong dạy học: sinh viên thấy được cùng một tín hiệu dưới hai miền thời gian và tần số trên cùng màn hình, đây là cách trực quan nhất để dạy khái niệm phổ.
2. Sửa chữa và dịch vụ điện tử
Thợ sửa board quan tâm tới một thứ khác hẳn: tốc độ bắt được sự cố không lặp lại. Một board hỏng chập chờn có thể chạy đúng hàng nghìn chu kỳ rồi mới sai một lần.
Đây là chỗ con số 200.000 dạng sóng/giây có ý nghĩa thực tế. Tốc độ cập nhật quyết định máy “nhìn” được bao nhiêu phần trăm thời gian thực của tín hiệu. Máy cập nhật chậm dành phần lớn thời gian để xử lý và vẽ lại màn hình, trong khoảng đó nó mù hoàn toàn — sự cố rơi vào khoảng mù thì không bao giờ hiện lên. Cập nhật càng nhanh, xác suất bắt được sự kiện hiếm càng cao.
Giải mã serial tiêu chuẩn giúp rút ngắn bước tiếp theo: sau khi bắt được thời điểm lỗi, kỹ thuật viên đọc thẳng nội dung gói tin trên bus thay vì phải đếm bit bằng con trỏ. Với board nhúng dùng bus nối tiếp giữa vi điều khiển và cảm biến, đây là khác biệt giữa mười phút và cả buổi chiều.
Bộ nhớ 2 Mpts phục vụ tình huống ngược lại: khi cần chụp một cửa sổ thời gian dài rồi phóng to vào chi tiết. Bộ nhớ sâu cho phép giữ độ phân giải thời gian cao trên toàn bộ bản ghi dài, thay vì phải chọn giữa “nhìn rộng” và “nhìn rõ”.
3. Sản xuất điện tử và kiểm tra chất lượng
Trên chuyền, yêu cầu đổi hoàn toàn: phép đo phải cho kết quả đạt hoặc không đạt, do người vận hành không phải kỹ sư thực hiện, và phải lặp lại giống hệt nhau qua từng ca.
Mask test tiêu chuẩn chính là công cụ cho việc này. Kỹ sư dựng một “mặt nạ” bao quanh dạng sóng chuẩn của sản phẩm tốt, lưu vào máy; người vận hành chỉ việc cắm que đo và đọc kết quả đạt/không đạt. Tiêu chí đánh giá nằm trong file thiết lập chứ không nằm trong đầu người đo — đây là điều kiện để phép đo có thể kiểm toán được.
Bốn kênh cho phép kiểm tra bốn điểm đo của cùng một bo trong một lần cắm, giảm số thao tác trên mỗi sản phẩm. Ở nhịp chuyền vài trăm bo mỗi ca, tiết kiệm hai lần cắm que đo cho mỗi bo là con số cộng dồn đáng kể.
Với các nhà máy cần hồ sơ hiệu chuẩn cho hệ thống quản lý chất lượng, máy xuất xưởng có kèm giấy chứng nhận hiệu chuẩn và bảo hành ba năm theo công bố của Keysight.
4. Điện tử ô tô và xe điện
Ngành ô tô đưa ra một ràng buộc mà ba ngành trên không có: tín hiệu cần đo thường là tín hiệu số tốc độ thấp nhưng nằm trong môi trường nhiễu mạnh, và hầu như luôn phải xem nhiều tín hiệu cùng lúc.
Một phép đo điển hình là kiểm tra mạch điều khiển: kênh 1 bắt lệnh điều khiển, kênh 2 bắt tín hiệu phản hồi, kênh 3 bắt nguồn cấp, kênh 4 bắt tín hiệu bus giữa các mô-đun. Chỉ khi bốn tín hiệu này hiện cùng trục thời gian mới thấy được độ trễ giữa lệnh và đáp ứng, hoặc thấy được nguồn bị sụt đúng lúc mô-đun chuyển trạng thái.
Băng thông 70 MHz dư sức cho các bus truyền thông trong xe và cho tín hiệu điều khiển động cơ. Trường hợp cần nhìn cạnh chuyển mạch của mạch công suất tần số cao hơn, license nâng băng thông là đường nâng cấp có sẵn.
Bộ nhớ sâu lại hữu ích ở đây theo cách khác: nhiều lỗi trên xe chỉ xuất hiện trong một chu trình vận hành dài. Bản ghi dài cho phép ghi trọn chu trình rồi mới đi tìm điểm bất thường trong đó.
5. Nghiên cứu phát triển và thiết kế mạch
Ở bàn R&D, máy hiện sóng không phải công cụ kiểm tra mà là công cụ khám phá. Thông số quyết định trở thành khả năng mở rộng theo dự án.
Đây là lý do đường nâng cấp 70 → 100 → 200 MHz có trọng lượng lớn hơn ở ngành này so với bốn ngành trên. Một nhóm thiết kế bắt đầu bằng mạch nguồn và mạch cảm biến ở dải thấp, sau vài quý chuyển sang mạch giao tiếp tốc độ cao hơn. Nếu băng thông là giới hạn cứng, máy trở nên vô dụng đúng lúc dự án bước sang giai đoạn khó nhất.
FFT và bộ phép toán tiêu chuẩn phục vụ công việc thường ngày của nhóm thiết kế: xem phổ nhiễu trên đường nguồn, lấy hiệu hai kênh để đo tín hiệu vi sai, kiểm tra sóng hài của mạch dao động. Đây là các phép đo mà nếu máy không có sẵn, kỹ sư sẽ phải xuất dữ liệu ra máy tính rồi xử lý ngoài — vòng lặp chậm hơn nhiều lần.
Cần lưu ý bộ chuyển đổi dọc của model này là 8 bit. Với các phép đo đòi hỏi độ phân giải biên độ rất cao — ví dụ đo gợn sóng cỡ vài mV trên nền một chiều vài chục vôn — nên cân nhắc bậc máy cao hơn hoặc kết hợp thêm đồng hồ vạn năng để bàn.

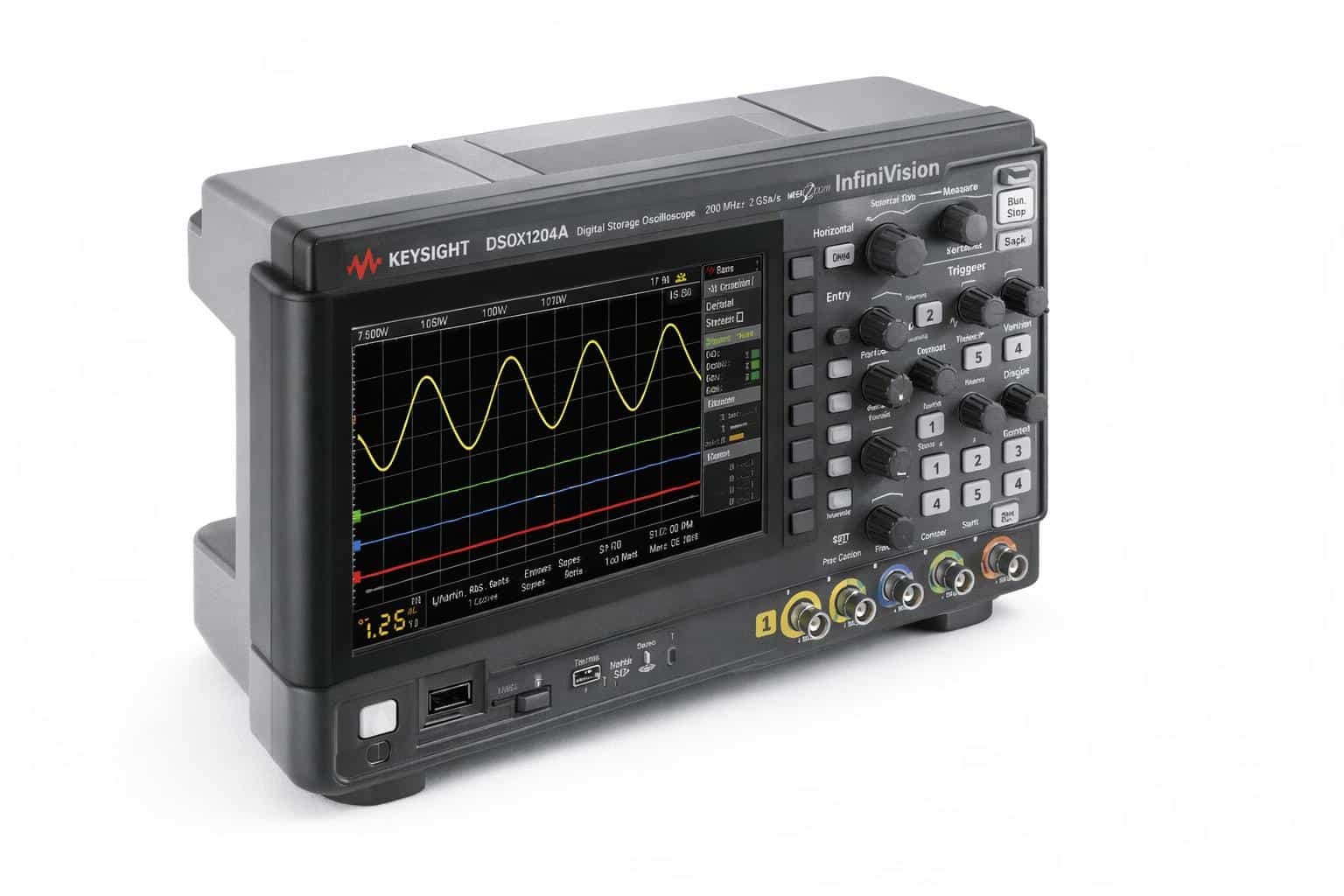

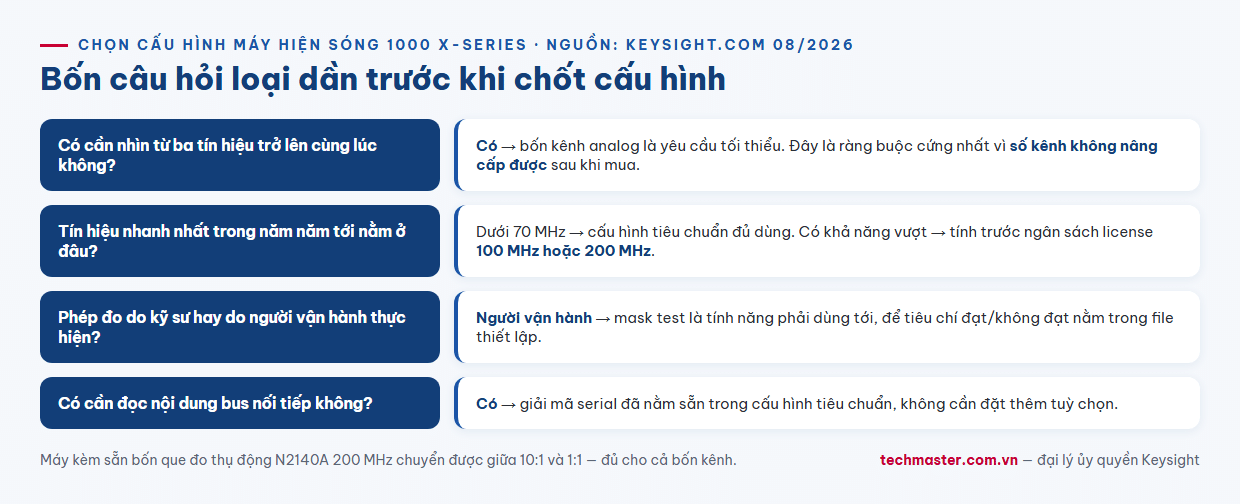

Chọn cấu hình theo ngành
Rút gọn lại thành bốn câu hỏi:
- Có cần nhìn từ ba tín hiệu trở lên cùng lúc không? Nếu có, bốn kênh là yêu cầu tối thiểu — đây là ràng buộc cứng nhất và không nâng cấp được về sau.
- Tín hiệu nhanh nhất trong năm năm tới nằm ở đâu? Dưới 70 MHz thì cấu hình tiêu chuẩn đủ; nếu có khả năng vượt, hãy tính trước ngân sách license 100 hoặc 200 MHz.
- Phép đo do kỹ sư hay do người vận hành thực hiện? Nếu là người vận hành, mask test là tính năng phải dùng tới.
- Có cần đọc nội dung bus nối tiếp không? Nếu có, giải mã serial đã nằm sẵn trong cấu hình tiêu chuẩn — không cần đặt thêm tuỳ chọn.
Đọc thêm về DSOX1204A và dòng 1000 X-Series
Bài ứng dụng đo lường thực tế với DSOX1204A hướng dẫn từng phép đo cụ thể trên máy. Trong cùng dòng 1000 X-Series, tham khảo thêm bài so sánh DSOX1202A cho phương án hai kênh và bài ứng dụng DSOX1202G cho bản có tích hợp máy phát sóng. Danh mục đầy đủ nằm ở trang thiết bị đo lường.
Mua Keysight DSOX1204A chính hãng ở đâu
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời. Xem cấu hình và giá tại trang máy hiện sóng 4 kênh Keysight DSOX1204A, hoặc liên hệ đội kỹ thuật để đối chiếu bài toán đo của đơn vị bạn với cấu hình băng thông cần đặt.
Câu hỏi thường gặp
DSOX1204A có nâng cấp được băng thông không?
Có. Keysight công bố DSOX1204A ở mức 70 MHz tiêu chuẩn và cho phép nâng lên 100 MHz hoặc 200 MHz. Đây là nâng cấp bằng license phần mềm trên chính chiếc máy đang có, không phải đổi sang model khác. Ngược lại, số kênh analog là bốn và cố định — nếu công việc cần bốn kênh thì phải chọn đúng model bốn kênh ngay từ đầu.
Máy hiện sóng Keysight DSOX1204A phù hợp với ngành nào nhất?
Model này phù hợp nhất với giáo dục kỹ thuật, sửa chữa điện tử, kiểm tra chất lượng trên chuyền, điện tử ô tô và thiết kế R&D ở dải tần dưới 200 MHz. Lý do là bốn kênh analog cùng các tính năng tiêu chuẩn gồm mask test, FFT, phép toán và giải mã serial phủ được cả nhu cầu dạy học lẫn nhu cầu sản xuất mà không phải mua thêm tuỳ chọn.
Tốc độ 200.000 dạng sóng/giây có ý nghĩa gì khi đo thực tế?
Tốc độ cập nhật quyết định máy quan sát được bao nhiêu phần trăm thời gian thực của tín hiệu. Giữa hai lần vẽ màn hình, máy không nhìn thấy gì; sự cố rơi vào khoảng đó sẽ bị bỏ lỡ. Vì vậy tốc độ cập nhật cao làm tăng xác suất bắt được lỗi chập chờn, hiếm gặp — đúng loại lỗi khó nhất trong sửa chữa điện tử và kiểm tra sản phẩm.
