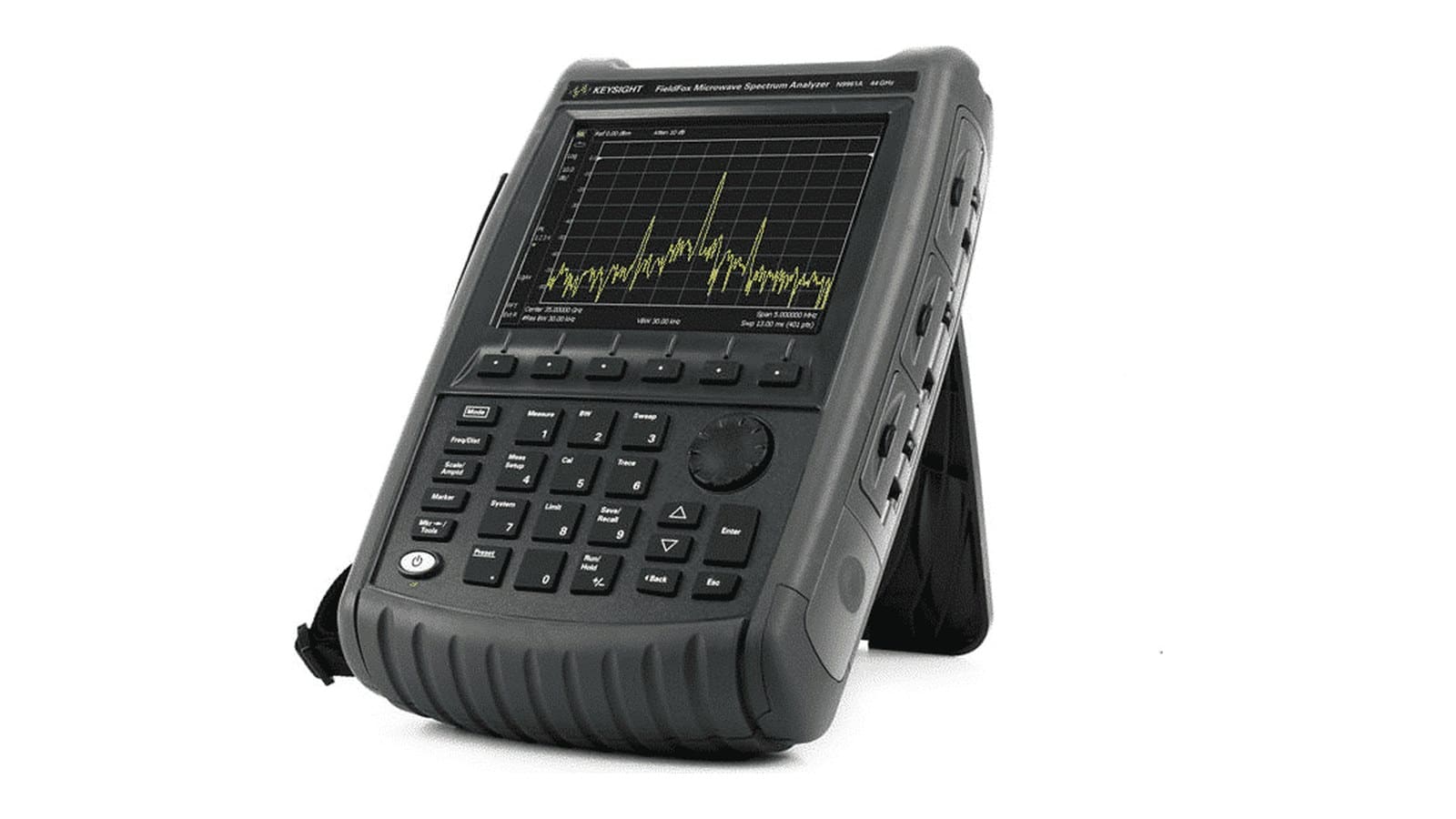

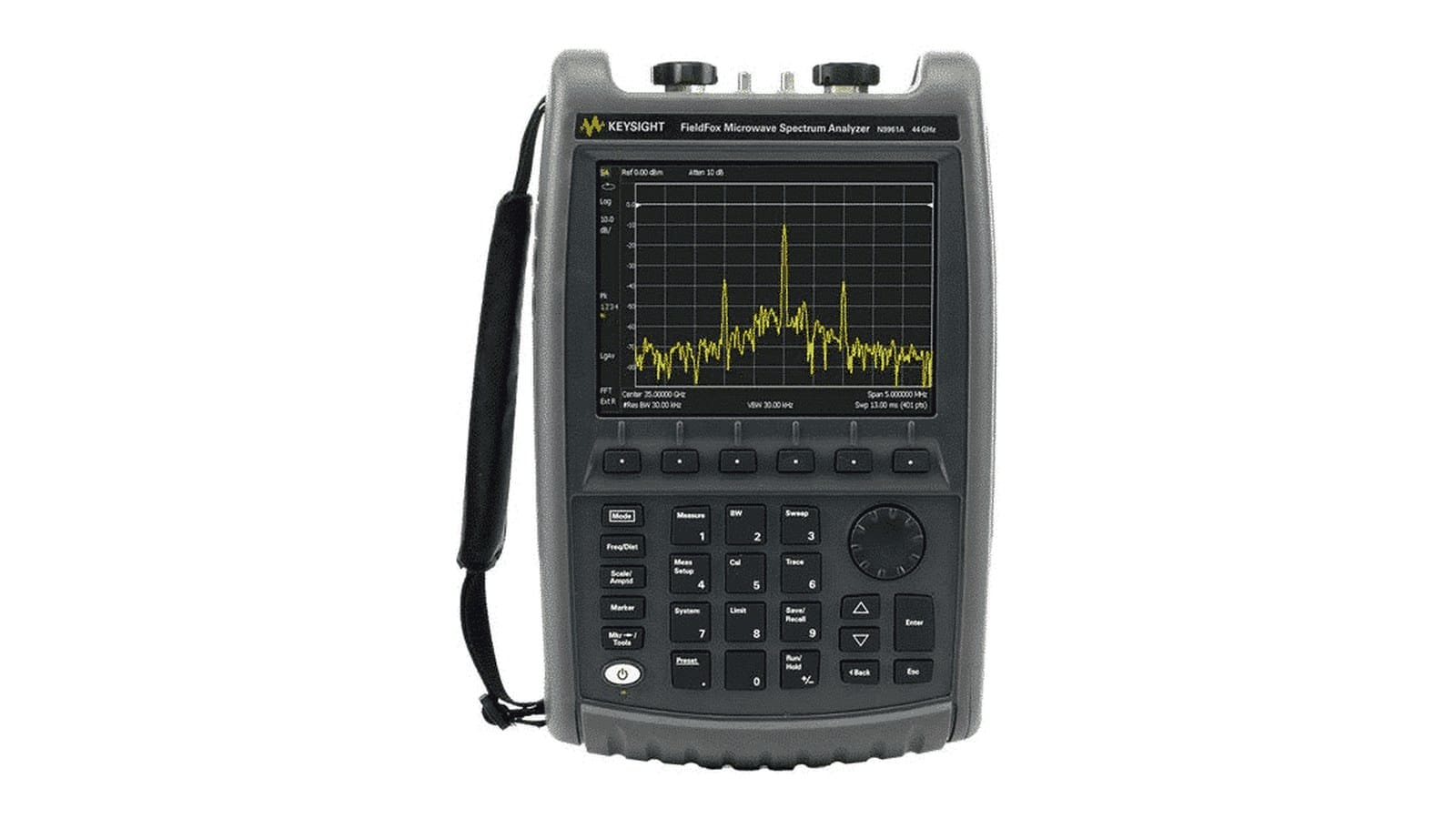

Keysight N9961A là máy phân tích phổ vi sóng cầm tay thuộc họ FieldFox, chạy pin, đo tới 44 GHz. Nhưng N9961A không đứng một mình: cùng thân máy 3,2 kg còn có N9960A dừng ở 32 GHz, N9962A lên tới 50 GHz, và máy phân tích kết hợp N9951A cũng 44 GHz nhưng thêm chức năng phân tích cáp, anten và VNA tùy chọn. Bài này đặt các model cạnh nhau để bạn chọn đúng cấu hình; mọi con số lấy từ trang sản phẩm Keysight.
Keysight N9961A nằm ở đâu trong họ FieldFox?
FieldFox là họ máy phân tích RF và vi sóng cầm tay của Keysight. Trong họ này có hai nhánh dễ gây nhầm lẫn. Nhánh thứ nhất là máy phân tích phổ thuần (spectrum analyzer), gồm N9960A, N9961A và N9962A ở dải vi sóng cao. Nhánh thứ hai là máy phân tích kết hợp (combination analyzer), ví dụ N9951A và N9952A, mặc định là máy phân tích cáp và anten, có thể bật thêm VNA, phân tích phổ và đo công suất bằng tùy chọn.
Keysight mô tả N9961A là “máy phân tích phổ vi sóng di động chạy pin” và ghi rõ không có khả năng VNA. Đây là điểm đầu tiên cần xác định trước khi chọn máy: nếu công việc của bạn chỉ là đo phổ, săn can nhiễu, đo công suất kênh và kiểm tra bộ phát, N9961A đủ. Nếu bạn còn phải đo suy hao cáp, hệ số phản xạ anten theo kiểu VNA hai cổng hay định vị lỗi cáp, hãy nhìn sang nhánh kết hợp.

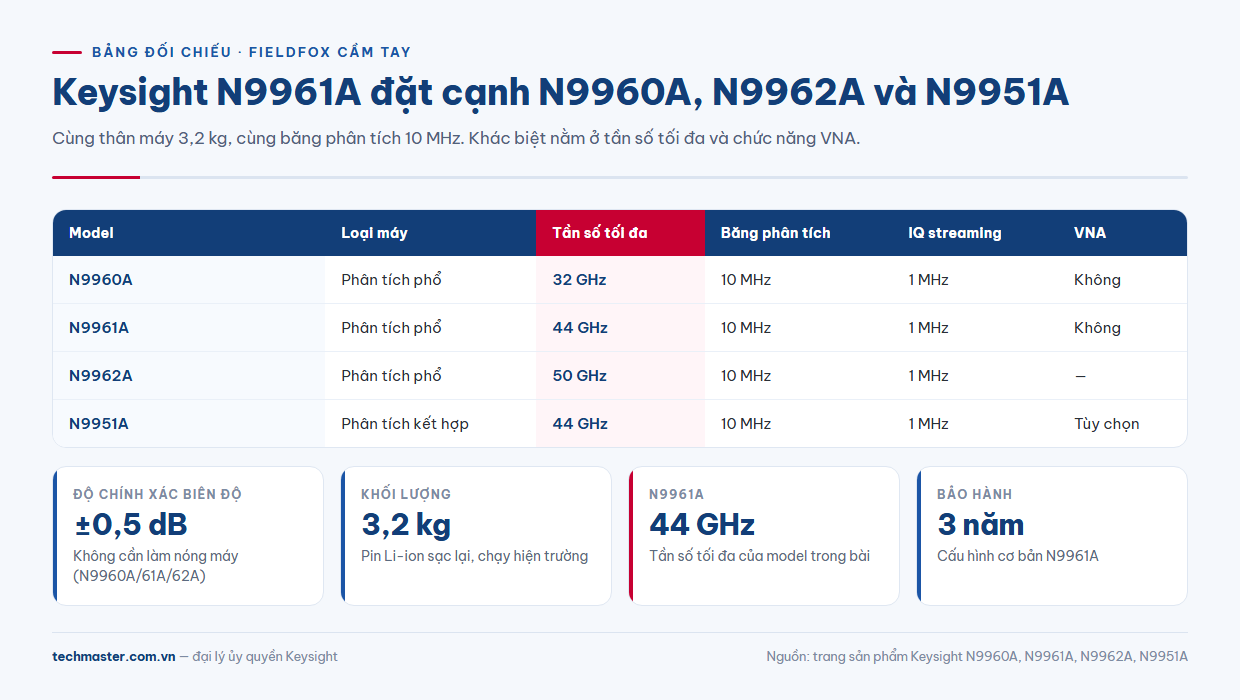

Máy Phân Tích RF & Vi Sóng Cầm Tay FieldFox Keysight: bảng so sánh ba model phổ
Ba model N9960A, N9961A và N9962A dùng chung một nền tảng. Theo trang sản phẩm Keysight, chúng khác nhau chủ yếu ở tần số tối đa:
| Model | Tần số tối đa | Băng phân tích tối đa | Băng IQ streaming tối đa | Độ chính xác biên độ | Khối lượng |
|---|---|---|---|---|---|
| N9960A | 32 GHz | 10 MHz | 1 MHz | ±0,5 dB | 3,2 kg |
| N9961A | 44 GHz | 10 MHz | 1 MHz | ±0,5 dB | 3,2 kg |
| N9962A | 50 GHz | 10 MHz | 1 MHz | ±0,5 dB | 3,2 kg |
Đọc bảng này có hai kết luận. Thứ nhất, băng phân tích, băng IQ streaming, độ chính xác biên độ và khối lượng giống nhau ở cả ba model; bạn không “được thêm” băng rộng khi lên model cao hơn. Thứ hai, quyết định chọn model gần như chỉ là câu hỏi: tín hiệu cao nhất bạn cần nhìn thấy nằm ở đâu, kể cả hài bậc hai của nó?
N9961A thông số: những gì Keysight công bố
Trên trang sản phẩm của Keysight, N9961A thông số chính được công bố như sau:
- Tần số tối đa: 44 GHz.
- Băng phân tích tối đa: 10 MHz; băng IQ streaming tối đa 1 MHz.
- Độ chính xác biên độ: ±0,5 dB, đo được ngay mà không cần thời gian làm nóng máy.
- Khối lượng: 3,2 kg (7,1 lb), kèm pin Li-ion sạc lại.
- Tùy chọn: bộ phát bám (tracking generator) toàn dải, tiền khuếch đại, phân tích can nhiễu, time gating, đo VSWR và phản xạ, đồng hồ đo công suất tích hợp, bộ thu GPS.
- Bảo hành: 3 năm ở cấu hình cơ bản.
Một số thông số như ngưỡng tần số thấp nhất và mức nhiễu nền DANL được các nhà phân phối nước ngoài ghi không thống nhất với nhau. Chúng tôi không đưa các con số đó vào bài. Nếu dự án của bạn phụ thuộc vào DANL ở một băng cụ thể, hãy yêu cầu bản data sheet hiện hành và đối chiếu theo đúng tùy chọn tiền khuếch đại bạn định mua.

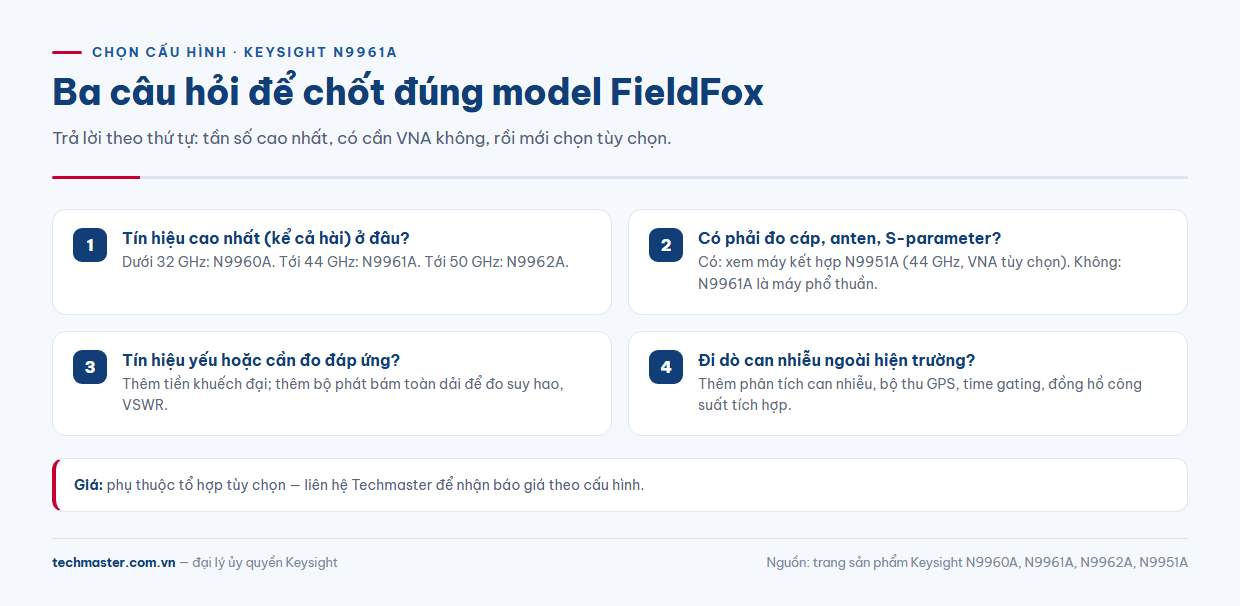

Bước 1: chọn theo tần số cao nhất cần đo
Vì ba model chỉ khác nhau ở tần số tối đa, hãy bắt đầu từ danh sách tín hiệu thực tế của bạn:
- Tới 32 GHz (N9960A): đủ cho phần lớn các tuyến viba điểm-điểm, băng Ku và phần dưới băng Ka. Nếu tín hiệu chính của bạn nằm dưới 16 GHz, N9960A còn cho phép nhìn được hài bậc hai.
- Tới 44 GHz (N9961A): phủ thêm vùng quanh 39 GHz và phần trên băng Ka.
- Tới 50 GHz (N9962A): khi tín hiệu hoặc hài của nó vượt 44 GHz.
Bước 2: máy phổ thuần hay máy phân tích kết hợp?
Theo Keysight, N9951A cũng tối đa 44 GHz, cũng 10 MHz băng phân tích, cũng nặng 3,2 kg. Khác biệt là N9951A mặc định là máy phân tích cáp và anten, còn VNA, phân tích phổ và đo công suất là các tùy chọn. Ngược lại, N9961A là máy phân tích phổ ngay từ đầu và không có VNA.
- Chọn N9961A khi đội của bạn làm giám sát phổ, săn can nhiễu, kiểm tra công suất và phổ bộ phát, đo hiện trường tuyến viba.
- Chọn N9951A khi cùng một kỹ sư phải vừa đo phổ vừa đo cáp, anten, S-parameter. Bạn có thể đọc thêm về ứng dụng đo sóng milimét của Keysight N9951A tới 44 GHz.
- Nếu cần cả nhánh kết hợp lẫn 50 GHz, xem thêm bài về FieldFox N9952A 50 GHz.
Lưu ý rằng N9961A vẫn có tùy chọn đo VSWR và phản xạ khi kết hợp với bộ phát bám. Với kiểm tra nhanh một anten, điều này có thể đủ. Nhưng nếu bạn cần phép đo VNA đầy đủ có hiệu chuẩn, đó là việc của máy kết hợp.
Bước 3: chọn tùy chọn cho Keysight N9961A
Sau khi chốt model, cấu hình mới quyết định máy làm được gì ngoài hiện trường. Các tùy chọn Keysight liệt kê cho N9961A gồm:
- Tiền khuếch đại: khi phải bắt các tín hiệu yếu, ví dụ can nhiễu mức thấp lọt vào máy thu.
- Bộ phát bám toàn dải: để đo đáp ứng bộ lọc, suy hao và VSWR với chính máy phổ.
- Phân tích can nhiễu và bộ thu GPS: gắn tọa độ cho phép đo, hữu ích khi đi dò nguồn can nhiễu.
- Time gating: quan sát tín hiệu dạng xung hoặc chia khe thời gian.
- Đồng hồ công suất tích hợp: đo công suất không phải mang thêm máy.
N9961A giá và cách lập báo giá
Về N9961A giá, Techmaster không công bố giá cố định vì chi phí phụ thuộc vào tổ hợp tùy chọn: tiền khuếch đại, bộ phát bám, phân tích can nhiễu, GPS hay đồng hồ công suất. Để nhận báo giá sát nhu cầu, hãy gửi cho chúng tôi dải tần tín hiệu, loại phép đo chính và môi trường làm việc. Vui lòng liên hệ báo giá qua trang Máy Phân Tích RF & Vi Sóng Cầm Tay FieldFox Keysight N9961A.
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025. Ngoài cấp máy, chúng tôi hỗ trợ tư vấn cấu hình, đào tạo vận hành và hiệu chuẩn định kỳ. Bạn có thể xem thêm toàn bộ danh mục thiết bị tại trang thiết bị đo Keysight.
Tóm tắt: khi nào N9961A là lựa chọn đúng?
N9961A hợp lý khi bạn cần một máy phân tích phổ cầm tay chạy pin, đo tới 44 GHz, độ chính xác biên độ ±0,5 dB ngay khi bật máy, và không cần VNA. Nếu 32 GHz là đủ, N9960A là bậc dưới cùng nền tảng. Nếu cần 50 GHz, chọn N9962A. Nếu phải đo cả cáp và anten, nhìn sang N9951A. Khi đã rõ hướng, hãy tham khảo cấu hình cụ thể tại trang máy phân tích phổ cầm tay Keysight N9961A.
Câu hỏi thường gặp
Keysight N9961A đo tới tần số bao nhiêu?
Theo Keysight, tần số tối đa của N9961A là 44 GHz, băng phân tích tối đa 10 MHz.
N9961A có chức năng VNA không?
Không. Keysight ghi N9961A không có khả năng VNA. Máy có tùy chọn đo VSWR và phản xạ cùng bộ phát bám; nếu cần VNA đầy đủ, hãy xem máy kết hợp N9951A.
N9961A khác N9960A và N9962A ở điểm nào?
Khác chủ yếu ở tần số tối đa: N9960A 32 GHz, N9961A 44 GHz, N9962A 50 GHz. Băng phân tích 10 MHz, độ chính xác ±0,5 dB và khối lượng 3,2 kg là như nhau.
