PMS IsoAir 310P: bốn thông số quyết định chất lượng dữ liệu

Trong hồ sơ kỹ thuật của một cảm biến đếm hạt cố định, phần lớn người đọc chỉ dừng ở hai dòng đầu: độ nhạy và số kênh. Với PMS IsoAir 310P thì đó là 0,3 µm và 4 kênh — và câu chuyện tưởng như đã xong. Thực tế, bốn thông số nằm ở phía dưới bảng mới là thứ quyết định con số bạn đọc được mỗi sáng có dùng được hay không: lưu lượng mẫu, giới hạn ống lấy mẫu, dung lượng bộ nhớ đệm, và kiểu bơm hút. Bài viết này đi qua từng thông số theo đúng thứ tự đó.

IsoAir 310P đứng ở đâu trong hệ giám sát

Một chương trình giám sát hạt hoàn chỉnh thường có hai lớp. Lớp thứ nhất là phân loại và tái chứng nhận định kỳ, thực hiện bằng máy cầm tay theo lịch. Lớp thứ hai là giám sát liên tục tại các vị trí trọng yếu, thực hiện bằng cảm biến lắp cố định, dữ liệu chảy về hệ giám sát trung tâm suốt 24 giờ.

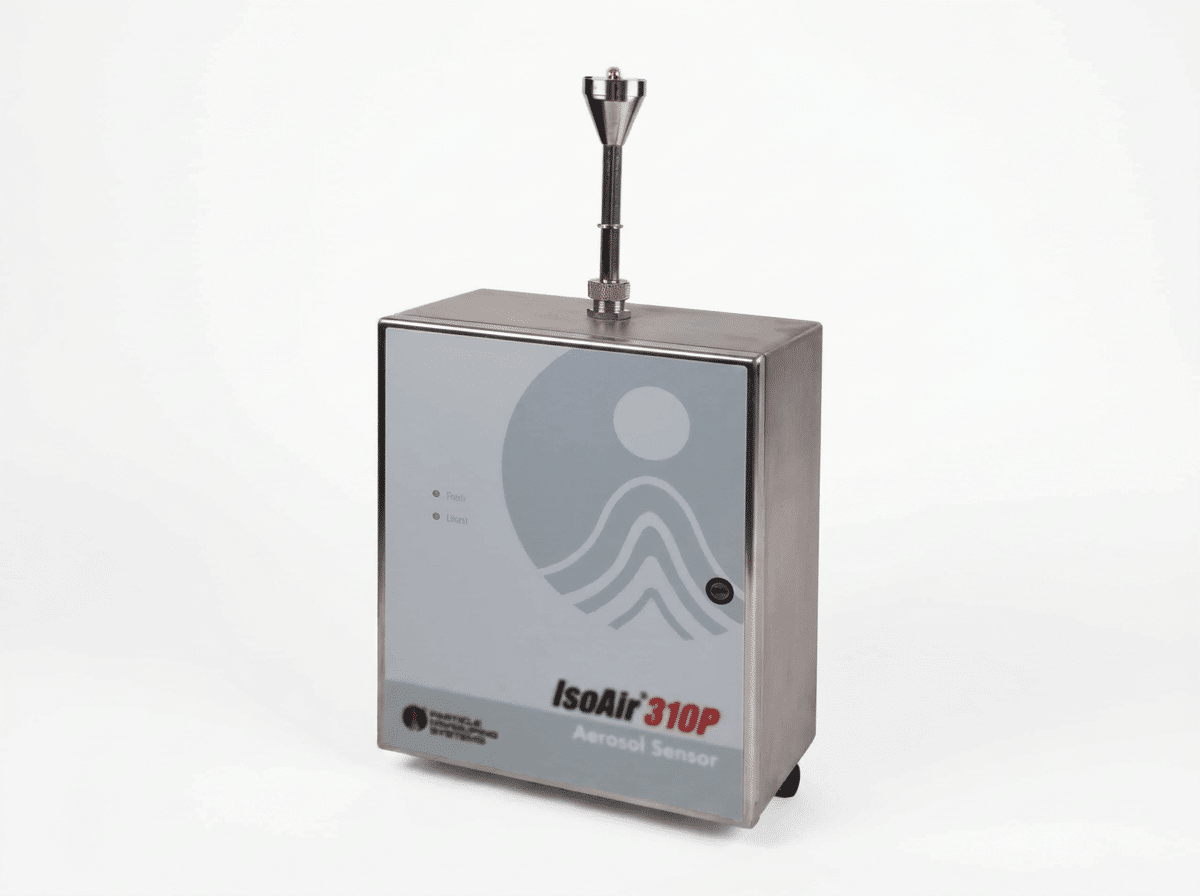

Thiết bị đếm hạt tiểu phân PMS IsoAir 310P thuộc lớp thứ hai. Nó là cảm biến từ xa, không có màn hình vận hành thường trực, không dùng để đi đo nhiều nơi. Nhiệm vụ của nó là đứng yên một chỗ và không bỏ sót gì.

Bảng thông số kỹ thuật

Thông số	Giá trị
Dải độ nhạy	0,3 µm
Số kênh đo	4 kênh (0,3 / 0,5 / 1,0 / 5,0 µm) hoặc 2 kênh (0,5 / 5,0 µm)
Lưu lượng mẫu	1,0 CFM (28,3 LPM)
Đầu dò / ống lấy mẫu	3/8″ đường kính trong, tối đa 2 m ống 3/8″
Bơm chân không	Tích hợp bên trong, chạy êm, không van
Bộ nhớ	Lưu 3.000 bản ghi khi mất kết nối máy tính
Ứng dụng	Giám sát phòng sạch / fab bán dẫn (cảm biến từ xa)
Trạng thái dòng sản phẩm	Đã ngừng sản xuất — thế hệ kế nhiệm là IsoAir Pro-E

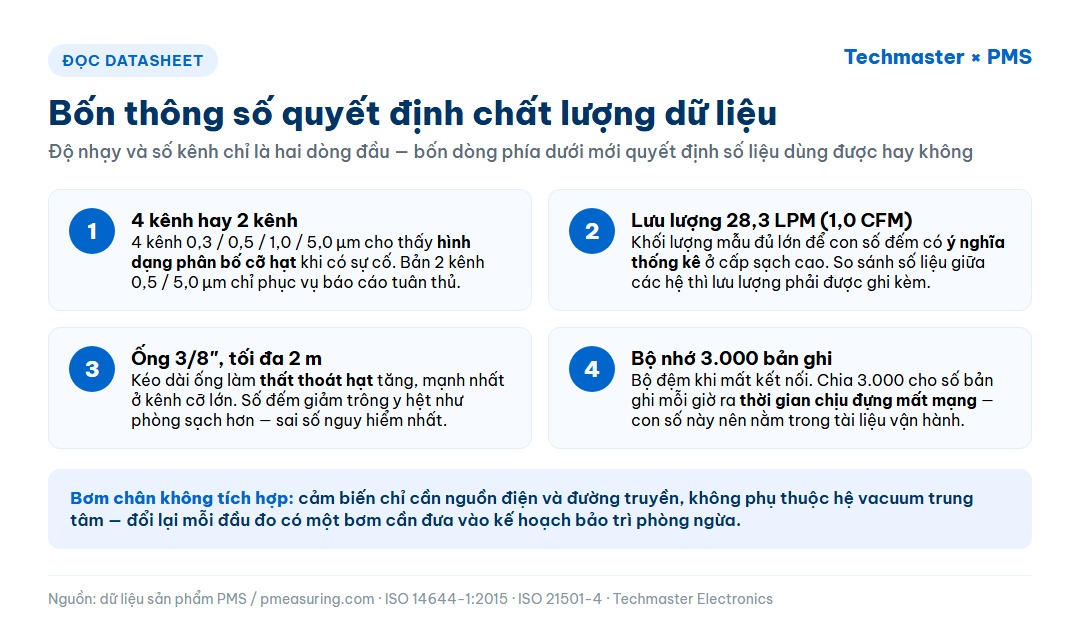

Thông số 1 — Bốn kênh hay hai kênh

Hai cấu hình kênh không phải là hai mức giá của cùng một thứ. Chúng phục vụ hai loại nhà máy khác nhau.

Bản 4 kênh 0,3 / 0,5 / 1,0 / 5,0 µm cho phép nhìn được hình dạng phân bố cỡ hạt. Khi một sự cố xảy ra, việc số đếm tăng ở kênh nào giúp đoán được nguồn: tăng chủ yếu ở 0,3 và 0,5 µm thường trỏ về vấn đề lọc hoặc không khí cấp; tăng ở 5,0 µm thường trỏ về sinh hạt cơ học, ma sát, hoặc hoạt động của con người. Không có kênh nhỏ thì mọi sự cố trông giống nhau.

Bản 2 kênh 0,5 / 5,0 µm hướng tới các nhà máy mà hai cỡ hạt này là hai chỉ tiêu duy nhất phải báo cáo. Ở đó, hai kênh còn lại chỉ làm nặng thêm khối lượng dữ liệu phải lưu trữ và bảo quản mà không phục vụ báo cáo nào.

Nguyên tắc chọn: nếu dữ liệu sẽ được dùng để điều tra sự cố chứ không chỉ để báo cáo tuân thủ, hãy lấy đủ kênh. Trong nhà máy điện tử, kênh 0,3 µm gần như luôn cần thiết vì đó là vùng cỡ hạt gây khuyết tật thực sự.

Thông số 2 — Lưu lượng 28,3 LPM và ý nghĩa thống kê

Con số 1,0 CFM tương đương 28,3 lít mỗi phút. Đây là lưu lượng chuẩn phổ biến nhất trong ngành và có lý do rõ ràng: nó cho khối lượng mẫu đủ lớn để con số đếm có ý nghĩa thống kê trong thời gian hợp lý.

Ở các cấp sạch cao, nồng độ hạt thấp tới mức con số đếm được chi phối bởi thăng giáng ngẫu nhiên. Nếu chỉ hút vài lít, kết quả 0 hạt và kết quả 3 hạt có thể cùng đến từ một môi trường giống hệt nhau. Tăng lưu lượng làm tăng số hạt kỳ vọng trong cùng thời gian, kéo sai số tương đối xuống.

Ý nghĩa thực hành: khi so sánh số liệu giữa các hệ giám sát hoặc giữa các thời kỳ, lưu lượng phải được ghi kèm. Một cảm biến 2,83 LPM và một cảm biến 28,3 LPM đặt cạnh nhau trong cùng một phòng sẽ cho hai chuỗi số trông rất khác nhau về độ ổn định, dù nồng độ thực tế là một. Đây là nguồn gốc của khá nhiều tranh cãi vô ích khi nhà máy vận hành song song thiết bị nhiều đời.

Thông số 3 — Ống 3/8″ và giới hạn 2 mét

Đây là thông số dễ bị vi phạm nhất khi lắp đặt, vì nó không nằm trong dòng nào có chữ “độ nhạy” và người lắp đặt thường không phải người đọc datasheet.

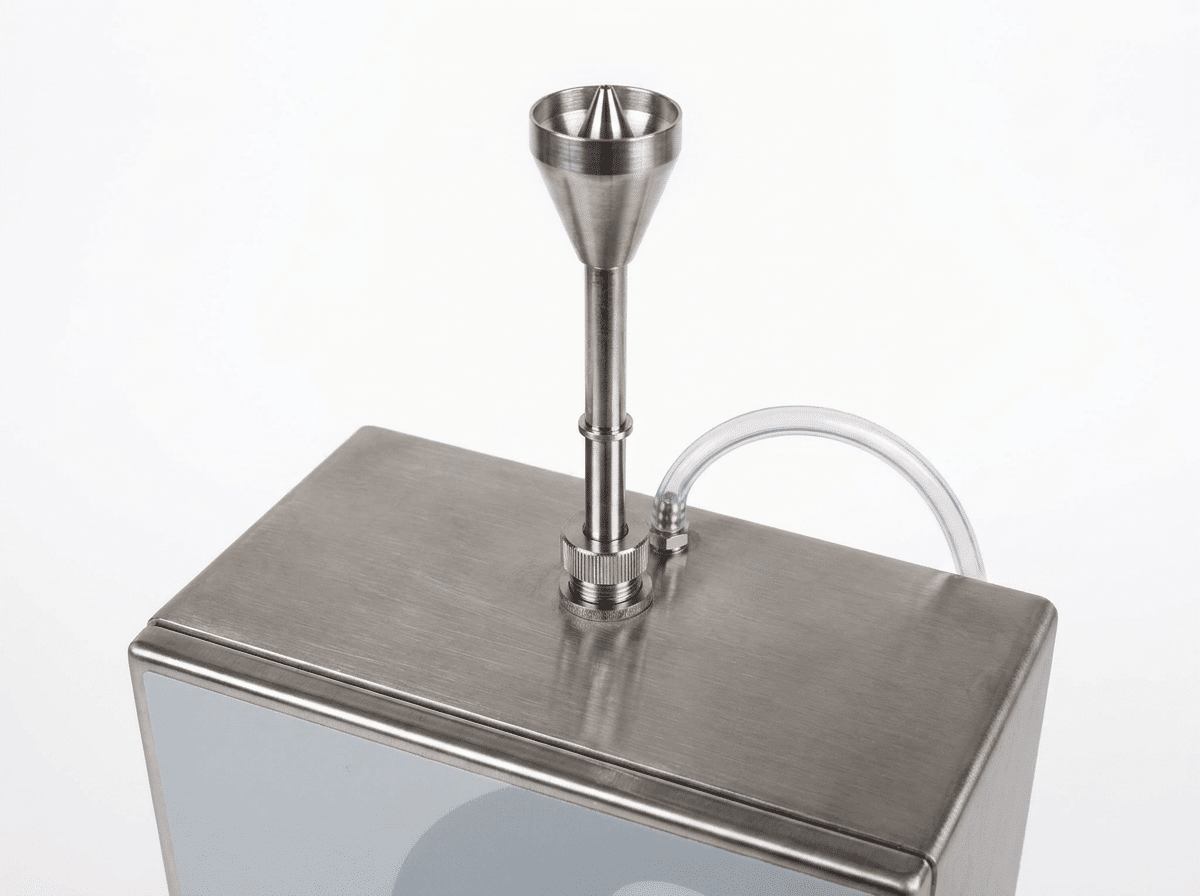

Đặc tính công bố là đầu dò 3/8″ đường kính trong, ống lấy mẫu tối đa 2 mét cùng cỡ. Hai ràng buộc này tồn tại vì thất thoát hạt trên đường ống. Hạt bị mất trước khi tới buồng đo do lắng đọng quán tính ở chỗ uốn và do khuếch tán tới thành ống; hiệu ứng tăng theo chiều dài ống, và tăng mạnh hơn ở các kênh cỡ lớn.

Hệ quả trên hiện trường: nếu ai đó kéo thêm 3 mét ống để “đưa đầu đo tới chỗ đẹp hơn”, số đếm ở kênh 5,0 µm sẽ giảm, và cái giảm đó trông y hệt như phòng sạch hơn. Đây là kiểu sai số nguy hiểm nhất vì nó đi theo chiều làm người ta yên tâm.

Ba quy tắc thực hành khi đi ống: giữ ống ngắn nhất có thể trong giới hạn công bố; dùng bán kính uốn lớn thay vì co gấp; giữ đường kính trong đồng nhất trên toàn tuyến, không ghép nối chuyển bậc.

Thông số 4 — Bộ nhớ 3.000 bản ghi

Bộ nhớ trên máy dễ bị coi là thông số phụ, cho tới lần đầu tiên mạng nhà máy sập vào 2 giờ sáng.

IsoAir 310P lưu được 3.000 bản ghi khi mất kết nối với máy tính. Vai trò của khối bộ nhớ này là làm bộ đệm: cảm biến vẫn đo, vẫn ghi, và đẩy dữ liệu tồn về hệ trung tâm khi kết nối phục hồi. Nếu không có nó, khoảng thời gian mất mạng trở thành lỗ hổng trắng trong hồ sơ giám sát — và trong các ngành có yêu cầu về toàn vẹn dữ liệu, lỗ hổng trắng là thứ phải giải trình.

Cách quy đổi thực dụng: lấy 3.000 chia cho số bản ghi mỗi giờ theo chu kỳ đo bạn đang đặt, ra số giờ chịu đựng được khi mất kết nối. Chu kỳ ghi càng dày thì thời gian chịu đựng càng ngắn. Con số này nên được tính ra và ghi vào tài liệu vận hành, vì nó chính là thời hạn mà bộ phận IT phải khôi phục mạng trước khi dữ liệu bắt đầu mất.

Bơm chân không tích hợp: được gì, chú ý gì

Bơm nằm ngay trong thân máy, chạy êm và không dùng van. Điều này quyết định kiến trúc lắp đặt: cảm biến chỉ cần nguồn điện và đường truyền dữ liệu, không phụ thuộc vào hệ vacuum trung tâm của nhà máy.

Ưu điểm rõ nhất là ở những điểm nằm xa khu tiện ích, nơi việc kéo thêm một tuyến vacuum tốn kém hơn chính thiết bị. Ưu điểm thứ hai ít được nói tới: khi một hệ vacuum chung bị sự cố, toàn bộ cảm biến chia sẻ hệ đó cùng ngừng đo một lúc — với bơm tích hợp thì không tồn tại điểm hỏng chung ấy.

Đổi lại, bơm là bộ phận cơ khí có tuổi thọ hữu hạn, nên nó nằm trong kế hoạch bảo trì phòng ngừa. Một hệ 20 cảm biến bơm tích hợp có 20 bơm cần theo dõi. Đây chính là điểm đánh đổi so với cảm biến đếm hạt PMS Airnet II, dòng khai thác hệ vacuum chung nên bản thân mỗi đầu đo không mang bơm.

Vì sao cảm biến cố định không thay thế được bằng máy cầm tay

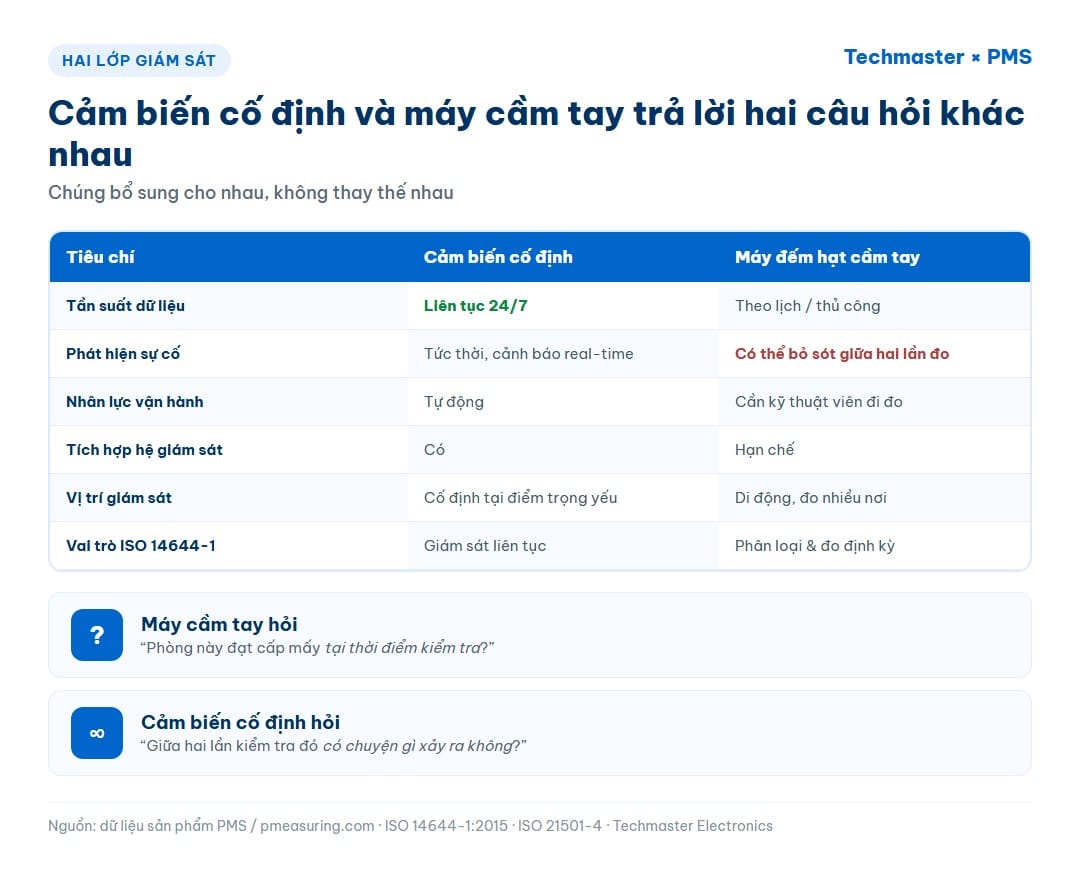

Tiêu chí	Cảm biến cố định (IsoAir 310P)	Máy đếm hạt cầm tay
Tần suất dữ liệu	Liên tục 24/7	Theo lịch hoặc thủ công
Phát hiện sự cố	Tức thời, cảnh báo thời gian thực	Có thể bỏ sót giữa hai lần đo
Nhân lực vận hành	Tự động, không cần thao tác	Cần kỹ thuật viên đi đo
Tích hợp hệ giám sát	Có	Hạn chế
Vị trí giám sát	Cố định tại điểm trọng yếu	Di động, đo nhiều nơi
Vai trò theo ISO 14644-1	Giám sát liên tục	Phân loại và đo định kỳ

Hai lớp này bổ sung cho nhau chứ không thay thế nhau. Máy cầm tay trả lời câu hỏi “phòng này đạt cấp mấy tại thời điểm kiểm tra”; cảm biến cố định trả lời câu hỏi “giữa hai lần kiểm tra đó có chuyện gì xảy ra không”.

Trạng thái dòng sản phẩm hiện nay

IsoAir 310P đã ngừng sản xuất. Thế hệ kế nhiệm là máy đếm hạt tiểu phân IsoAir Pro E, giữ nguyên độ nhạy 0,3 µm và lưu lượng 1,0 CFM, với cấu hình kênh linh hoạt hơn và bơm chân không thế hệ mới. Với dự án mới, dòng Pro là lựa chọn mặc định; với hệ đang chạy, các thông số nêu trên vẫn là căn cứ để vận hành và diễn giải số liệu.

Trong họ IsoAir hiện hành, bản PMS IsoAir Pro mở rộng dải đo lên 0,3 – 25 µm với 8 kênh ở cùng lưu lượng 28,3 LPM, phù hợp khi nhà máy cần một cấu hình kênh phủ rộng cho cả yêu cầu điện tử lẫn yêu cầu dược.

Danh mục kiểm tra khi tiếp quản một hệ đang chạy

1. Đo lại chiều dài ống thực tế tại từng điểm và đối chiếu với giới hạn công bố. Đây là sai lệch phổ biến nhất và ảnh hưởng trực tiếp tới số liệu.
2. Xác nhận cấu hình kênh của từng cảm biến — trong một hệ lắp qua nhiều giai đoạn, bản 2 kênh và 4 kênh thường bị trộn lẫn mà không ai ghi lại.
3. Kiểm tra hiệu lực hiệu chuẩn và lưu hồ sơ theo từng số sê-ri.
4. Tính thời gian chịu đựng mất kết nối từ dung lượng 3.000 bản ghi và chu kỳ ghi đang đặt, rồi đưa con số đó vào tài liệu vận hành.
5. Rà lại lịch bảo trì bơm cho toàn bộ cảm biến có bơm tích hợp.
