Một bộ lọc RF mô phỏng đạt chỉ tiêu với biên độ dư dả ở giá trị danh định vẫn có thể rớt 20 % sản lượng trên dây chuyền. Nguyên nhân không nằm ở mô hình sai, mà ở chỗ mô phỏng danh định trả lời sai câu hỏi: nó cho biết mạch chạy thế nào khi mọi linh kiện đúng giá trị ghi trên sơ đồ, trong khi thực tế không linh kiện nào đúng giá trị đó. Phân tích dung sai Monte Carlo là công cụ chuyển bài toán từ “mạch này có đạt không” sang “bao nhiêu phần trăm số mạch sản xuất ra sẽ đạt” — và quan trọng hơn, chỉ ra nên siết dung sai ở đâu để cải thiện con số đó.
Vì sao thiết kế đạt chỉ tiêu danh định vẫn rớt trên dây chuyền
Tài liệu thiết kế thống kê của Keysight định nghĩa gọn: thiết kế thống kê là quá trình tính đến các biến thiên ngẫu nhiên trong tham số của thiết kế, đo lường ảnh hưởng của các biến thiên đó, và chỉnh sửa thiết kế để giảm thiểu ảnh hưởng.
Đại lượng trung tâm là năng suất (yield), được định nghĩa là tỷ số giữa số thiết kế vượt qua chỉ tiêu hiệu năng và tổng số thiết kế được sản xuất; cũng có thể hiểu là xác suất một mẫu thiết kế bất kỳ sẽ đạt chỉ tiêu. Vì tổng số thiết kế sản xuất ra có thể rất lớn hoặc không biết trước, năng suất thường được đo trên một số hữu hạn mẫu hoặc phép thử — quá trình gọi là ước lượng năng suất. Khi số phép thử tăng lên, ước lượng năng suất tiến dần tới năng suất thực của thiết kế. Những tham số có biến thiên thống kê được gọi là biến năng suất.
Đây chính là lỗ hổng của mô phỏng danh định: nó khảo sát đúng một điểm trong không gian tham số — điểm mà xác suất gặp trong lô sản xuất gần bằng không.
Phân tích dung sai Monte Carlo, phân tích năng suất và tối ưu: phân biệt ba dạng
Tài liệu Keysight ADS nêu ba tuỳ chọn thiết kế thống kê, và việc phân biệt chúng tránh được nhiều nhầm lẫn khi đọc báo cáo mô phỏng.
Phân tích năng suất mô phỏng thiết kế qua một số phép thử cho trước, trong đó các biến năng suất nhận giá trị biến thiên ngẫu nhiên quanh giá trị danh định theo hàm phân bố xác suất đã chỉ định; số phép thử đạt và trượt được ghi lại và dùng để tính ước lượng năng suất.
Phân tích Monte Carlo cũng mô phỏng thiết kế qua một số phép thử với biến thiên ngẫu nhiên tương tự, nhưng không gắn với chỉ tiêu đạt/trượt. Nói cách khác, Monte Carlo cho bạn phân bố hiệu năng; phân tích năng suất cho bạn thêm phán quyết đạt/trượt trên phân bố đó.
Tối ưu năng suất, còn gọi là dịch tâm thiết kế, gồm nhiều lượt phân tích năng suất với mục tiêu điều chỉnh giá trị danh định của các biến năng suất sao cho ước lượng năng suất đạt cực đại. Mỗi lần năng suất được cải thiện gọi là một vòng lặp thiết kế.
Trong ADS, các thành phần tương ứng nằm trong thư viện hoặc bảng Optim/Stat/Yield/DOE: thành phần Yield cho phân tích năng suất, MC cho phân tích Monte Carlo, YieldSpec để khai báo chỉ tiêu, và YldOpt cho tối ưu năng suất. Điều kiện tối thiểu để chạy: ít nhất một tham số linh kiện được khai là biến năng suất qua nút Tune/Opt/Stat/DOE Setup, ít nhất một thành phần YieldSpec định nghĩa khoảng hiệu năng chấp nhận được (một phía hoặc hai phía), một thành phần Yield hoặc YldOpt, và một thành phần điều khiển mô phỏng. Phân tích năng suất và Monte Carlo trong ADS hỗ trợ mọi loại mô phỏng của hệ analog/RF — AC, DC, S-Parameter, Harmonic Balance, Circuit Envelope và Transient.
Về phân bố, ADS cho chọn bốn kiểu giá trị thống kê: Gaussian, Uniform, Discrete và LogNormal. Định dạng khai báo đi kèm khác nhau: với Gaussian và LogNormal dùng ±độ lệch chuẩn hoặc ±độ lệch chuẩn theo phần trăm; với Uniform dùng min/max, ±Delta % hoặc ±Delta; với Discrete chỉ có min/max/step. Chọn sai phân bố là lỗi thầm lặng — tụ gốm chọn lọc theo dải dung sai thường có phân bố gần Uniform hoặc thậm chí lưỡng đỉnh, không phải Gaussian.

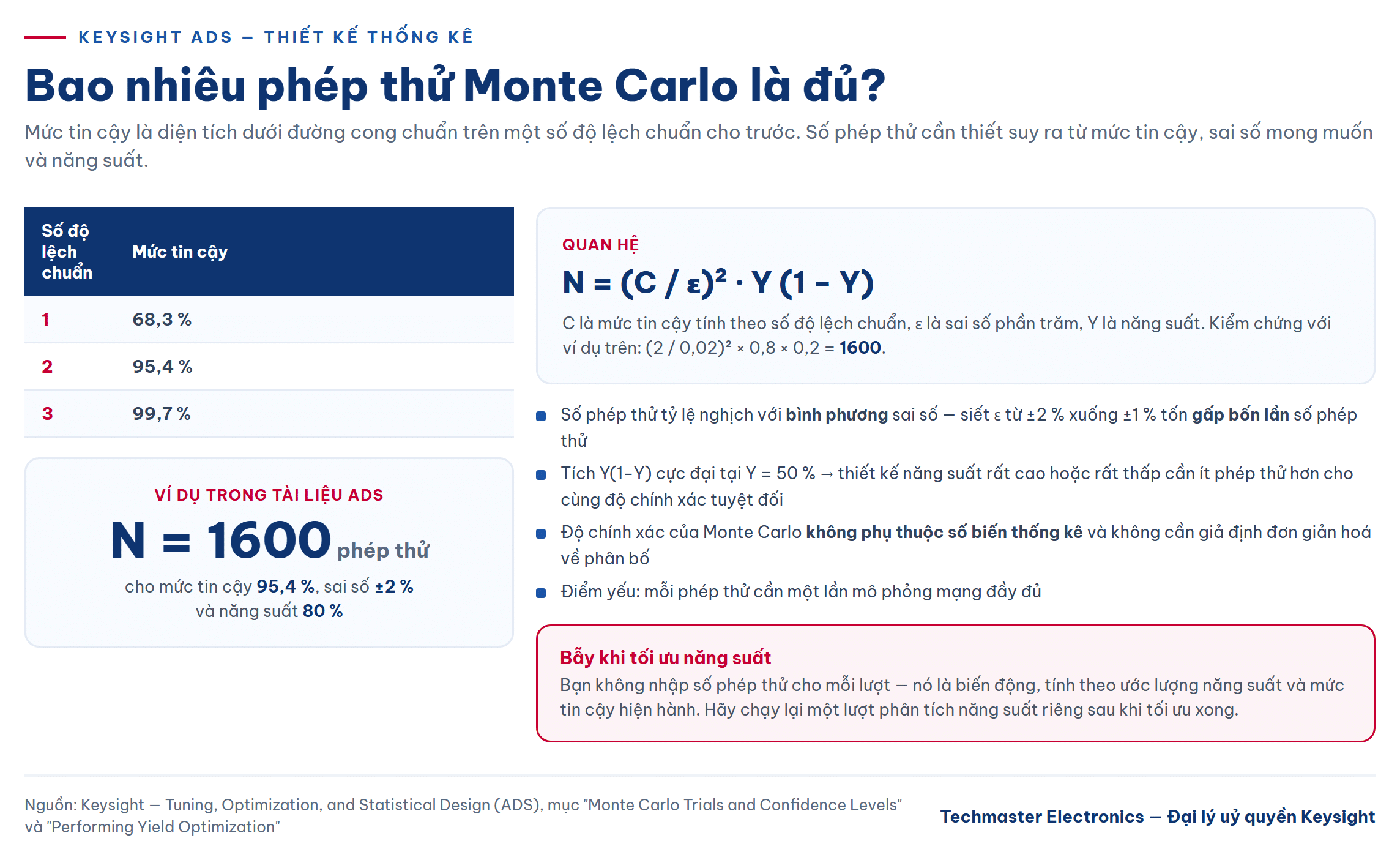

Bao nhiêu phép thử là đủ: mức tin cậy và sai số
Đây là câu hỏi thực dụng nhất và cũng là chỗ tài liệu Keysight cho câu trả lời định lượng rõ ràng.
Mức tin cậy là diện tích dưới đường cong chuẩn (Gauss) trên một số độ lệch chuẩn cho trước. Các giá trị thông dụng: 1 độ lệch chuẩn ứng với 68,3 %; 2 độ lệch chuẩn ứng với 95,4 %; 3 độ lệch chuẩn ứng với 99,7 %. Sai số là chênh lệch tuyệt đối giữa năng suất thực và ước lượng năng suất.
Ví dụ chuẩn trong tài liệu: với mức tin cậy 95,4 %, sai số ±2 % và năng suất 80 %, số phép thử cần thiết là N = 1600. Con số này tái lập được từ quan hệ N = (C/ε)² · Y(1−Y), trong đó C là mức tin cậy tính theo số độ lệch chuẩn: (2/0,02)² × 0,8 × 0,2 = 1600.
Hai hệ quả đáng nhớ. Thứ nhất, số phép thử tỷ lệ nghịch với bình phương sai số: muốn siết sai số từ ±2 % xuống ±1 % thì phải chạy gấp bốn lần số phép thử. Thứ hai, tích Y(1−Y) đạt cực đại tại Y = 50 % và giảm dần về hai phía — nghĩa là thiết kế có năng suất rất cao hoặc rất thấp cần ít phép thử hơn để ước lượng với cùng độ chính xác tuyệt đối.
Điểm dễ sập bẫy: khi chạy tối ưu năng suất, bạn không được yêu cầu nhập số phép thử cho mỗi lượt phân tích năng suất — số phép thử là biến động, được tính trong quá trình tối ưu và thay đổi theo ước lượng năng suất cùng mức tin cậy hiện hành. Vì thế ước lượng năng suất thu được từ tối ưu năng suất thường khác với ước lượng từ một lượt phân tích năng suất đơn lẻ có số phép thử do người dùng chỉ định. Tài liệu khuyến nghị rõ: sau khi tối ưu xong, hãy chạy lại một lượt phân tích năng suất riêng với các giá trị danh định vừa tìm được và với số phép thử tự chọn, để kiểm soát được mức tin cậy và do đó là độ chính xác của con số cuối cùng.

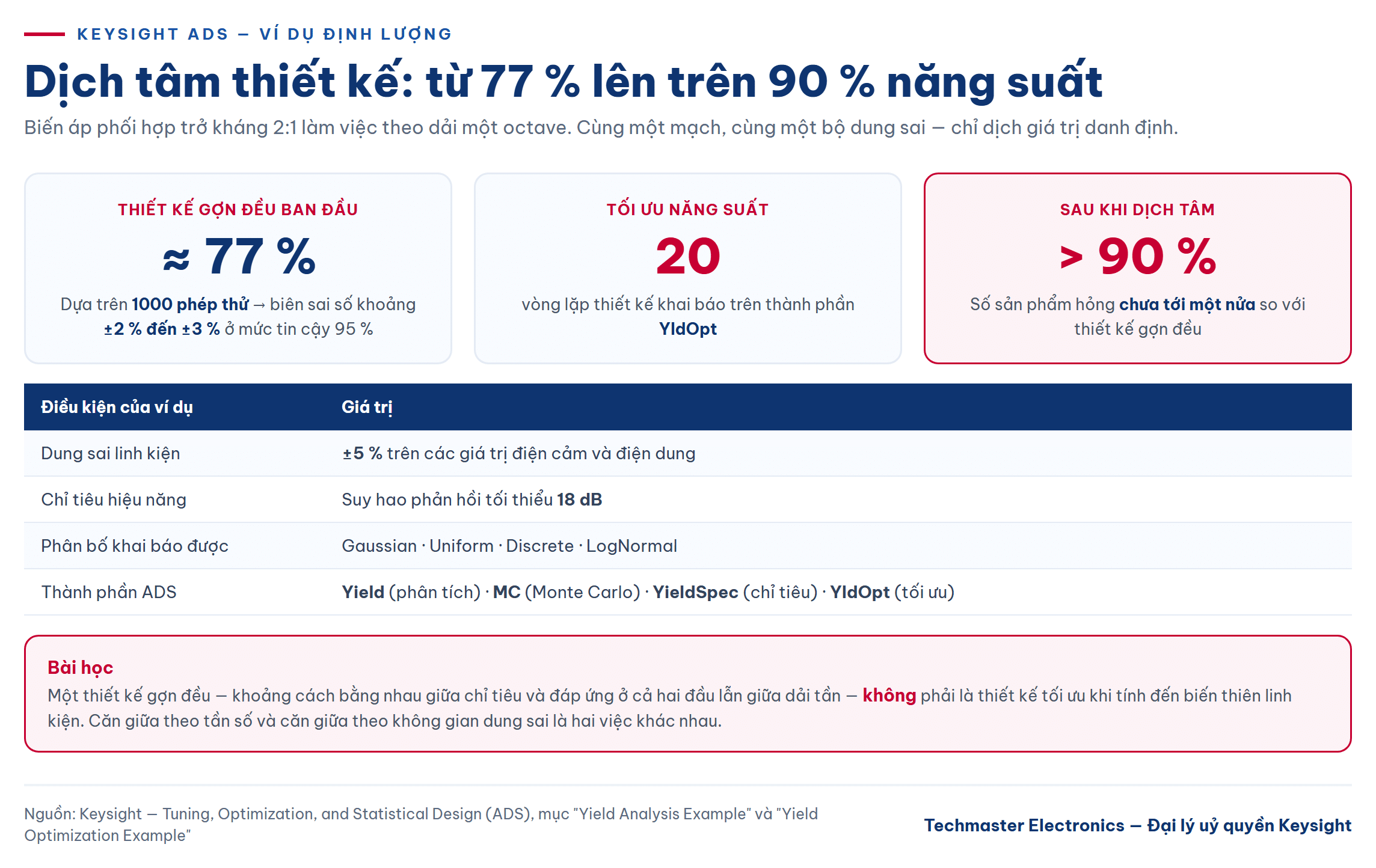

Tối ưu năng suất RF: ví dụ định lượng
Tài liệu đưa một ví dụ cụ thể đáng để mượn làm chuẩn so sánh. Đối tượng là biến áp phối hợp trở kháng 2:1 làm việc theo dải một octave. Thiết kế ban đầu được tối ưu để có đáp ứng gợn đều (equal-ripple). Giả thiết dung sai ±5 % trên các giá trị điện cảm và điện dung, cùng chỉ tiêu suy hao phản hồi tối thiểu 18 dB, năng suất của thiết kế gợn đều này vào khoảng 77 %. Con số đó dựa trên 1000 phép thử, nên có biên sai số khoảng ±2 % đến ±3 % ở mức tin cậy 95 %.
Sau khi chạy tối ưu năng suất với hai mươi vòng lặp khai báo trên thành phần YldOpt, năng suất đạt trên 90 % — tức số sản phẩm hỏng giảm xuống chưa tới một nửa so với thiết kế gợn đều.
Bài học kỹ thuật rút ra được tài liệu nêu thẳng: một thiết kế gợn đều — có khoảng cách bằng nhau giữa chỉ tiêu và đáp ứng thực ở cả hai đầu lẫn giữa dải tần — không phải là thiết kế tối ưu khi tính đến biến thiên linh kiện. Năng suất của thiết kế như vậy có thể cải thiện đáng kể chỉ bằng cách dịch giá trị danh định đi một lượng nhỏ. Trực giác “căn giữa theo tần số” và trực giác “căn giữa theo không gian dung sai” không trùng nhau.
Với các mạch nặng tính toán, ADS còn cung cấp phương pháp Shadow Model: chạy loạt phép thử trong đó biến thiên ngẫu nhiên của tham số thống kê được đưa vào một mô hình toán học của hiệu năng thiết kế để tính năng suất, cho phép chạy nhiều phép thử hơn và do đó ước lượng chính xác hơn mà không tăng đáng kể thời gian tính. Hai lựa chọn: mô hình bậc hai phẳng cực đại (thường nhanh hơn) và mô hình Agilent EEsof (thường chính xác hơn). Nếu chọn None thì phương pháp Monte Carlo được áp cho bộ mô phỏng thật thay vì mô hình toán.
Phân tích độ nhạy và DOE: biết siết dung sai ở đâu
Biết năng suất là 77 % chưa đủ để hành động. Câu hỏi tiếp theo là siết dung sai linh kiện nào sẽ mua được nhiều năng suất nhất cho mỗi đồng chi thêm — vì linh kiện dung sai 1 % đắt hơn hẳn linh kiện 5 %, và siết tất cả là cách giải lãng phí nhất.
Đó là việc của biểu đồ độ nhạy năng suất, thiết kế thí nghiệm (DOE) và phân tích độ nhạy — bộ ba mà tài liệu Keysight gộp chung dưới nhóm kỹ thuật thiết kế cho sản xuất. Phân tích năng suất còn cho phép xem và vẽ biểu đồ phân bố hiệu năng mạch đo được, cũng như đánh giá biến thiên hiệu năng tổng thể do biến thiên ngẫu nhiên của tham số linh kiện.
Một cơ chế bổ sung đáng chú ý cho mạch RF thực tế là hiệu chỉnh sau sản xuất. Nếu mạch có tụ tinh chỉnh hoặc biến trở mà bạn có thể chỉnh ở công đoạn cuối, ước lượng năng suất tiêu chuẩn sẽ không tính đến khả năng chỉnh đó và vì vậy báo thấp hơn thực tế. ADS cho phép khai báo các tham số này là tham số hiệu chỉnh sau sản xuất, để những mẫu ban đầu trượt chỉ tiêu được cho thêm một lượt tinh chỉnh trước khi bị tính là hỏng.
Cũng cần biết giới hạn của phương pháp. Sức mạnh của Monte Carlo là độ chính xác của ước lượng không phụ thuộc số biến thống kê và không cần giả định đơn giản hoá nào về phân bố xác suất của giá trị tham số hay của đáp ứng. Điểm yếu là mỗi phép thử đòi hỏi một lần mô phỏng mạng đầy đủ, và cần số phép thử lớn mới đạt độ tin cậy cao cùng ước lượng năng suất chính xác.
Đối chiếu mô phỏng với đo thực
Phân bố mô phỏng chỉ đáng tin khi mô hình linh kiện và mô hình dung sai phản ánh đúng lô hàng thật. Vòng khép kín là đo một mẫu đủ lớn trên máy phân tích mạng vector và so sánh histogram đo được với histogram mô phỏng — nếu độ rộng phân bố lệch nhau đáng kể, giả thiết dung sai đang sai, không phải mạch sai.

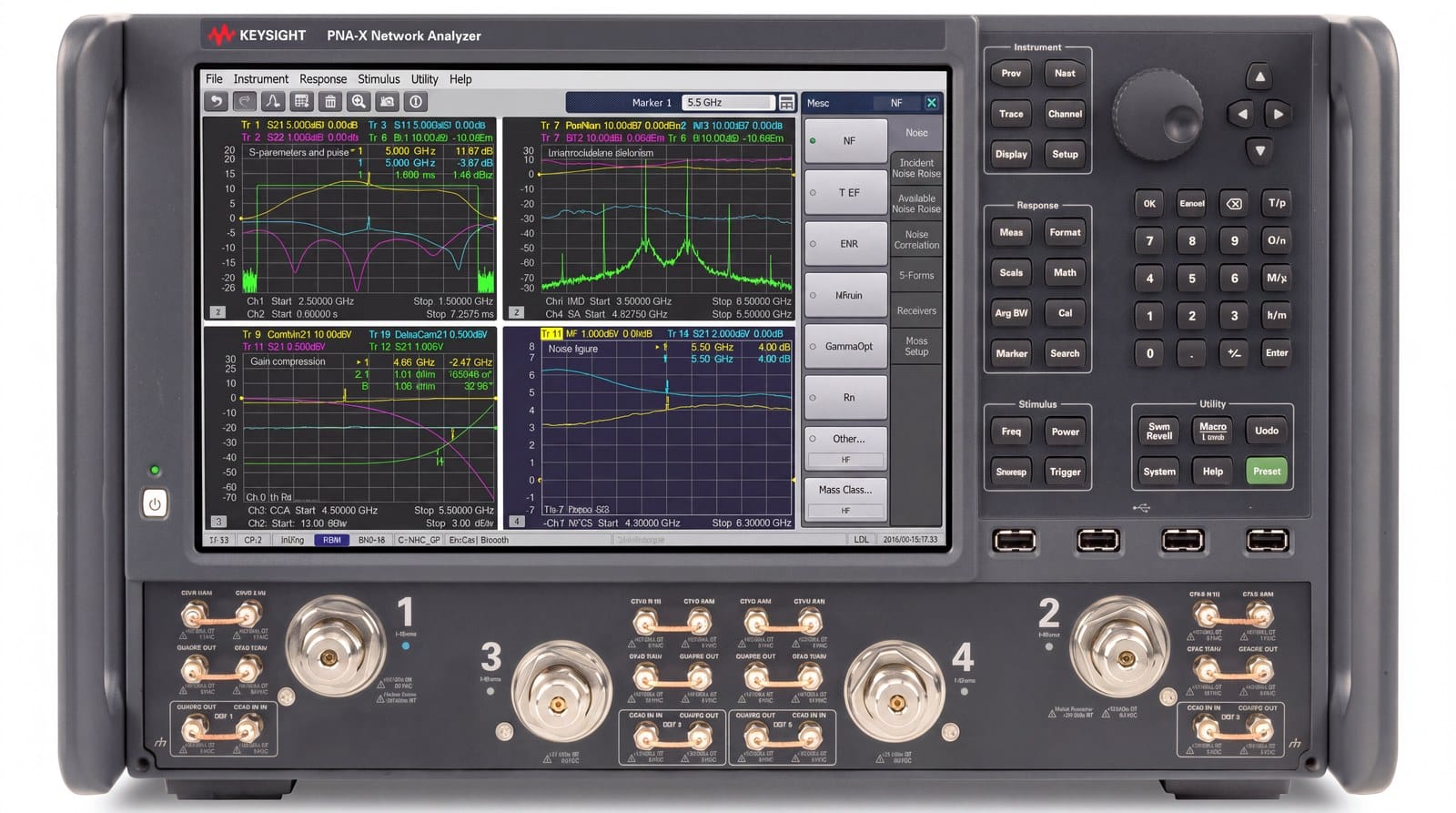

Với dải tần cao và các phép đo cần dải động lớn, máy phân tích mạng PNA-X Keysight N5245B phủ 900 Hz/10 MHz–50 GHz với 2 hoặc 4 cổng, đo được tham số S, hệ số nhiễu và các phép đo mixer/bộ biến đổi. Khả năng đo nhiều đại lượng trên cùng một lần gá đặc biệt hợp với công việc đối chiếu thống kê, vì mọi mẫu trong lô cần được đo trong điều kiện y hệt nhau.
Khi cần đo số lượng lớn mẫu hoặc tích hợp vào hệ ATE, máy phân tích mạng USB Streamline Keysight P5024A làm việc tới 26,5 GHz với 2 hoặc 4 cổng qua kết nối USB và phần mềm PathWave VNA. Với các mạch dưới 9 GHz, Keysight P5004A cho cùng cách tiếp cận ở dạng gọn hơn, phù hợp không gian hẹp và bàn đo tự động. Dạng USB có lợi thế rõ khi bạn cần dựng nhiều trạm đo song song để lấy đủ cỡ mẫu thống kê trong thời gian chấp nhận được.
Về quy trình nối mô phỏng với bàn đo thật, bài đồng thiết kế RF: kết nối mô phỏng PathWave ADS với đo lường thực trình bày luồng làm việc chi tiết, còn bài thiết kế MMIC với PathWave ADS đi vào phần mô phỏng điện từ.
Kết luận
Ba việc nên làm trước khi chốt một thiết kế RF cho sản xuất. Một: khai đúng phân bố cho từng biến năng suất — Gaussian, Uniform, Discrete hay LogNormal — thay vì mặc định Gaussian cho tất cả. Hai: chọn số phép thử theo mức tin cậy mong muốn chứ không theo cảm tính, nhớ rằng siết sai số một nửa thì tốn gấp bốn lần phép thử, và chạy lại một lượt phân tích năng suất độc lập sau khi tối ưu. Ba: dùng phân tích độ nhạy để biết nên siết dung sai ở đâu, trước khi ký duyệt một danh mục vật tư toàn linh kiện 1 %.
