Keysight E8663D là máy phát tín hiệu RF analog dòng PSG, phát từ 100 kHz tới 3,2 GHz hoặc 9 GHz tùy tùy chọn, được Keysight định vị cho các bài toán cần nhiễu pha thấp và công suất ra cao. Câu hỏi thường gặp nhất khi lập dự toán là: có nên trả thêm cho E8663D, hay một model khác trong cùng hãng đã đủ? Bài này so E8663D với E8257D PSG, N5181B MXG và N5173B EXG theo data sheet Keysight, rồi đưa ra cây quyết định.
Keysight E8663D là máy gì và đứng ở đâu trong họ máy phát?
Trong họ máy phát analog của Keysight, EXG (như N5173B) và MXG (như N5181B) là các tầng phổ thông và tầm trung, còn PSG là tầng hiệu năng cao. PSG có hai máy analog: E8257D phủ vi sóng tới 67 GHz, E8663D tập trung dưới 9 GHz với các tùy chọn nhiễu pha cực thấp.
Data sheet 5990-4136EN mô tả E8663D là máy phát tổng hợp hoàn toàn, công suất ra cao, nhiễu pha thấp và có tùy chọn quét ramp analog. Hai tùy chọn dải tần:
- Tùy chọn 503: chỉnh được từ 100 kHz tới 3,2 GHz, thông số bảo đảm từ 250 kHz.
- Tùy chọn 509: chỉnh được từ 100 kHz tới 9 GHz, thông số bảo đảm từ 250 kHz.
Như vậy con số “100 kHz – 9 GHz” ghi trên trang sản phẩm chỉ đúng với máy mang tùy chọn 509; dưới 250 kHz máy vẫn phát nhưng Keysight không bảo đảm thông số. Độ phân giải tần số ở chế độ CW là 0,001 Hz, và bộ dao động chuẩn OCXO có độ già hóa dưới ±3 × 10⁻⁸ mỗi năm.

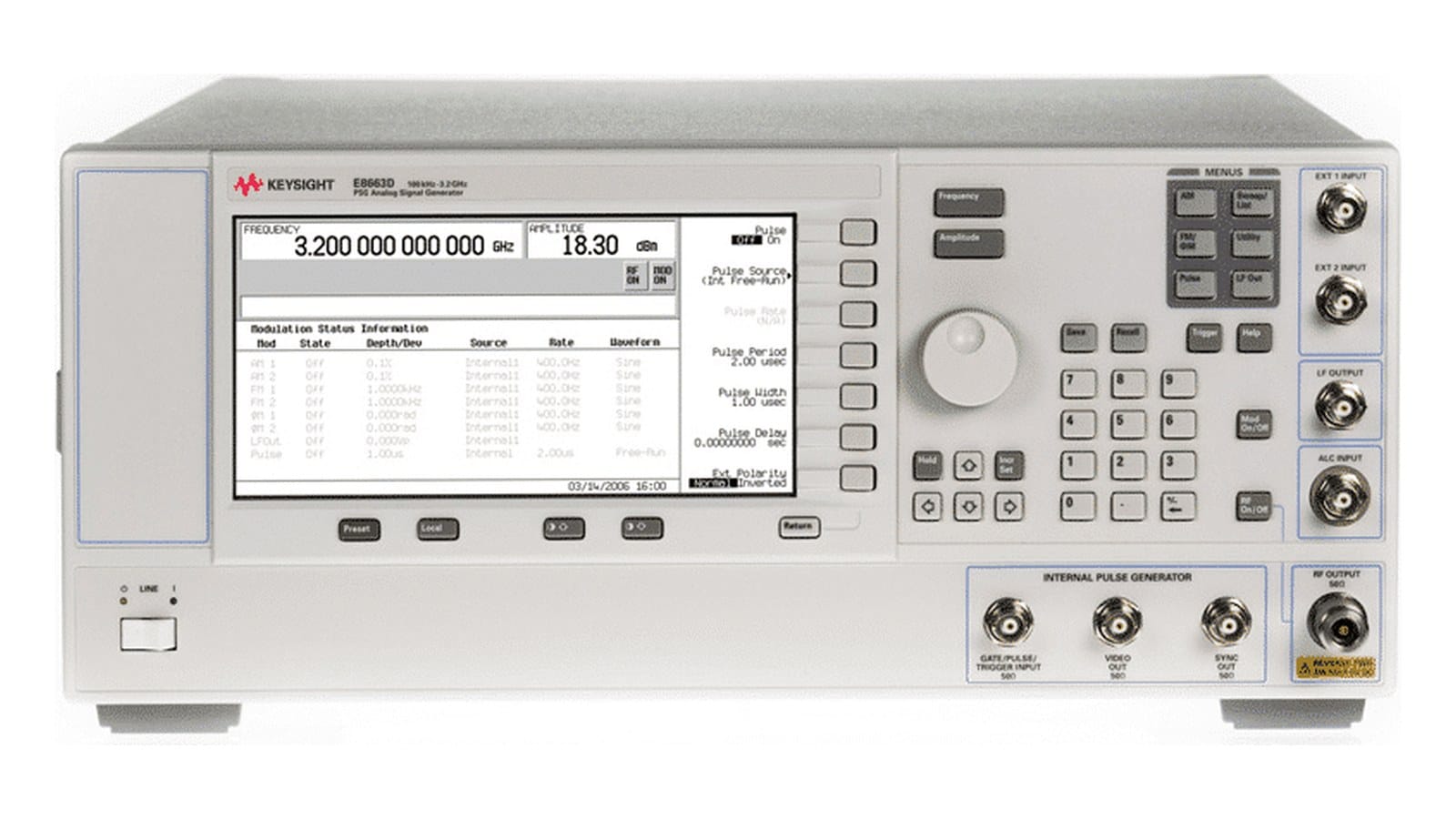

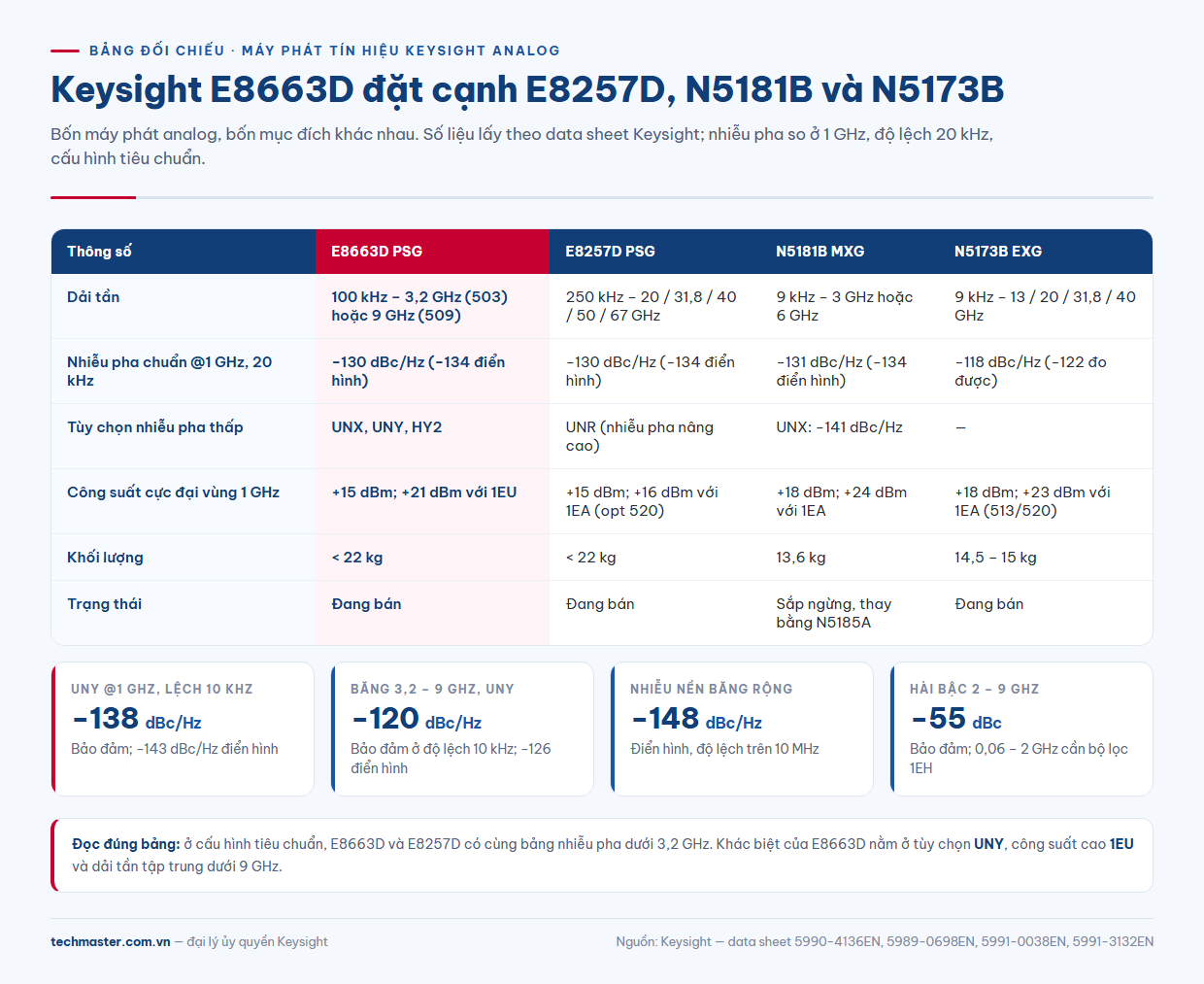

Bảng so sánh Máy Phát Tín Hiệu Keysight analog: E8663D và ba model lân cận
Bảng dưới gom các thông số dùng để quyết định mua. Nhiễu pha được so ở cùng điều kiện: sóng mang 1 GHz, độ lệch 20 kHz, cấu hình tiêu chuẩn chưa có tùy chọn nhiễu pha thấp.
| Thông số | E8663D PSG | E8257D PSG | N5181B MXG | N5173B EXG |
|---|---|---|---|---|
| Dải tần | 100 kHz – 3,2 GHz hoặc 9 GHz | 250 kHz – 20 / 31,8 / 40 / 50 / 67 GHz | 9 kHz – 3 GHz hoặc 6 GHz | 9 kHz – 13 / 20 / 31,8 / 40 GHz |
| Nhiễu pha chuẩn @1 GHz, lệch 20 kHz | −130 dBc/Hz (−134 điển hình) | −130 dBc/Hz (−134 điển hình) | −131 dBc/Hz (−134 điển hình) | −118 dBc/Hz (−122 đo được) |
| Công suất cực đại vùng 1 GHz | +15 dBm; +21 dBm với 1EU | +15 dBm; +16 dBm với 1EA (tùy chọn 520) | +18 dBm; +24 dBm với 1EA | +18 dBm; +23 dBm với 1EA (513/520) |
| Khối lượng | dưới 22 kg | dưới 22 kg | 13,6 kg | 14,5 – 15 kg |
| Trạng thái | Đang bán | Đang bán | Sắp ngừng, thay bằng N5185A | Đang bán |
Điều đáng chú ý: ở cấu hình tiêu chuẩn, bảng nhiễu pha của E8663D và E8257D dưới 3,2 GHz trùng nhau, và N5181B chuẩn cũng ở mức tương đương. Nếu chỉ so cấu hình gốc, E8663D không có lợi thế nhiễu pha. Lợi thế thật của E8663D nằm ở các tùy chọn UNX, UNY và HY2, cùng tùy chọn công suất cao 1EU.
E8663D thông số nhiễu pha: chỗ khác biệt nằm ở UNY
Trang sản phẩm Keysight nêu con số tiêu đề −143 dBc/Hz tại 1 GHz. Khi đối chiếu data sheet, con số này tương ứng với giá trị điển hình của tùy chọn UNY; giá trị bảo đảm thấp hơn. Bảng nhiễu pha tuyệt đối SSB ở chế độ CW cho thấy:
- Tiêu chuẩn, lệch 20 kHz: −130 dBc/Hz (500 MHz – 1 GHz), −124 dBc/Hz (1 – 2 GHz), −110 dBc/Hz (3,2 – 9 GHz).
- UNX, lệch 10 kHz, 500 MHz – 1 GHz: −130 dBc/Hz bảo đảm, −134 dBc/Hz điển hình.
- UNY, lệch 10 kHz, 500 MHz – 1 GHz: −138 dBc/Hz bảo đảm, −143 dBc/Hz điển hình. Ở 3,2 – 9 GHz là −120 dBc/Hz bảo đảm, −126 dBc/Hz điển hình.
- Nhiễu nền băng rộng ở độ lệch trên 10 MHz: dưới −148 dBc/Hz (điển hình) từ 10 MHz tới 9 GHz.
Với UNY, nhiễu pha ở độ lệch 10 kHz tốt hơn bảng tiêu chuẩn khoảng 8 dB dù độ lệch hẹp hơn. Vì vậy E8663D UNY hợp làm LO tham chiếu cho radar và chuỗi thu vệ tinh. Cái giá phải trả là tốc độ chuyển tần: data sheet ghi dưới 11 ms (điển hình) cho bản chuẩn và UNX, nhưng dưới 26 ms cho UNY.
Tùy chọn HY2 bắt buộc đi kèm 1E1, 1EH và 1EU, và chỉ hoạt động tới 35 °C.
Công suất ra, độ chính xác mức và hài
Bản tiêu chuẩn của E8663D cho tối đa +15 dBm trên phần lớn dải tần. Tùy chọn 1EU nâng mức này lên +21 dBm bảo đảm (+23 dBm điển hình) từ 0,4 tới 3,2 GHz và +22 dBm bảo đảm từ 3,2 tới 9 GHz. Khi lắp thêm bộ suy hao bước 1E1, mức ở băng 3,2 – 9 GHz là +21 dBm. Bộ suy hao 1E1 cũng hạ mức thấp nhất từ −20 dBm xuống −135 dBm.
Độ chính xác mức từ 250 kHz tới 2 GHz là ±0,6 dB trong khoảng +16 tới −10 dBm, và ±0,8 dB từ 2 tới 9 GHz. Về hài, data sheet ghi −55 dBc từ 2 tới 9 GHz; dải 0,06 – 2 GHz chỉ đạt −30 dBc nếu không bật bộ lọc 1EH, và −55 dBc khi bật. Con số −55 dBc tại 1 GHz trên trang sản phẩm vì thế giả định có 1EH.
So với N5181B có 1EA (+24 dBm), E8663D có công suất vùng 1 GHz thấp hơn nhưng phủ tới 9 GHz thay vì 6 GHz.

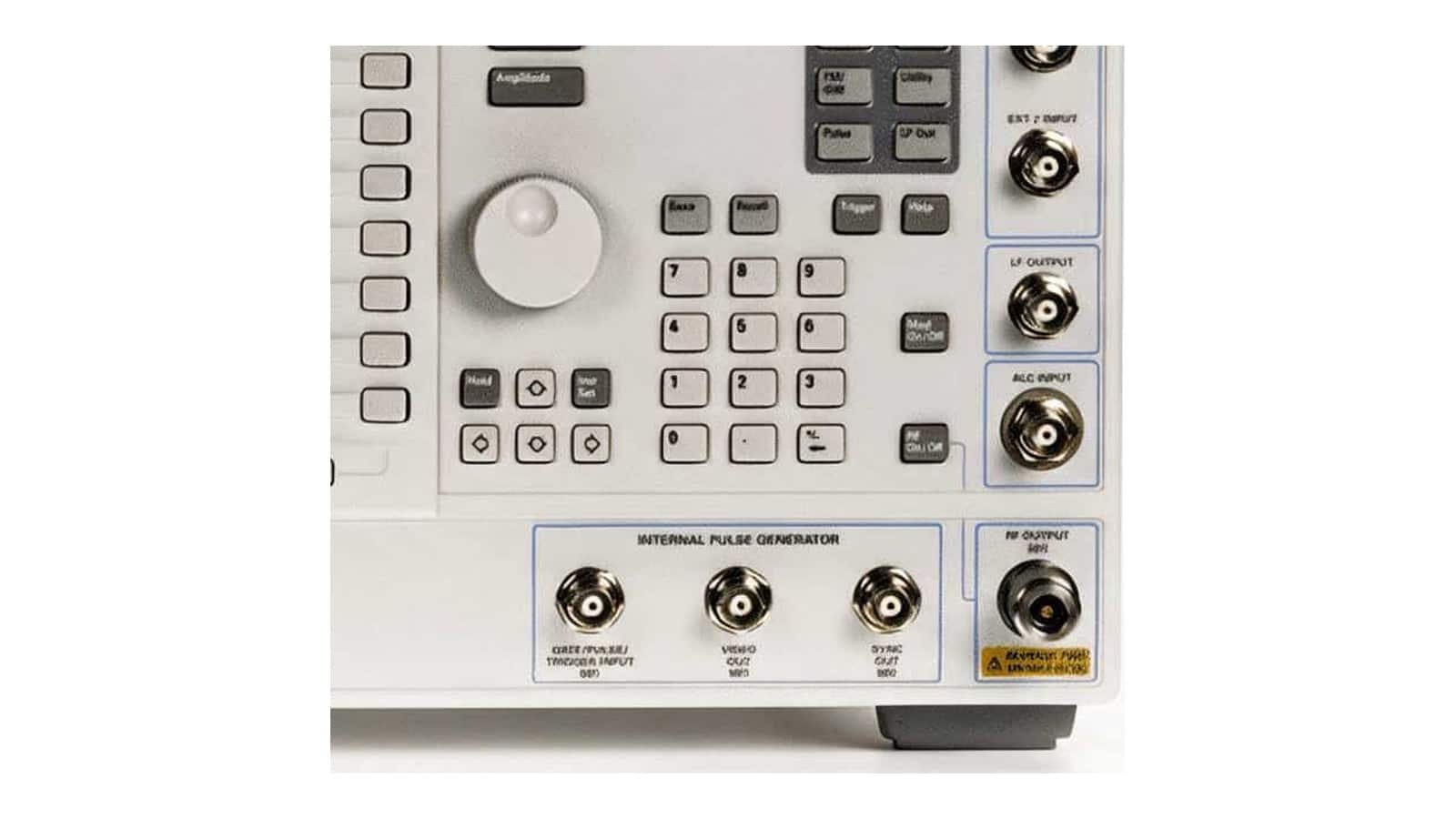

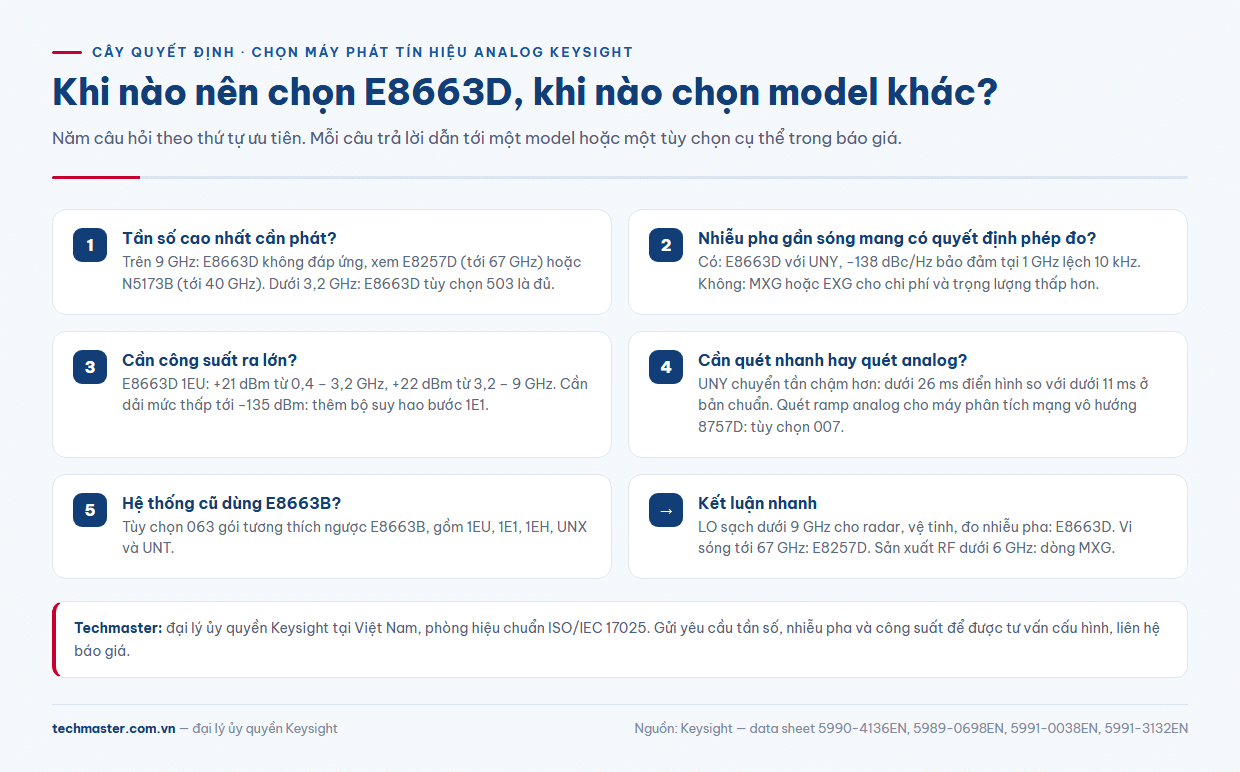

Cây quyết định: khi nào chọn E8663D?
- Tần số cao nhất trên 9 GHz? E8663D không đáp ứng. Xem E8257D (tới 67 GHz) hoặc N5173B (tới 40 GHz). Bài E8257D trong 5 ngành ứng dụng mô tả các bài toán vi sóng điển hình.
- Nhiễu pha gần sóng mang quyết định kết quả đo? Nếu có, chọn E8663D với UNY. Nếu không, MXG hoặc EXG nhẹ hơn và chi phí thấp hơn; tham khảo so sánh N5181B MXG.
- Cần công suất cao để kích bộ trộn hay khuếch đại? Thêm 1EU. Cần mức rất thấp cho thử độ nhạy máy thu: thêm 1E1.
- Cần quét nhanh? Cân nhắc tốc độ chuyển tần chậm hơn của UNY. Cần quét ramp analog cho máy phân tích mạng vô hướng 8757D: thêm tùy chọn 007.
- Thay thế E8663B trong hệ thống cũ? Tùy chọn 063 là gói tương thích ngược E8663B, gồm 1EU, 1E1, 1EH, UNX và UNT; lệnh SCPI tương thích với E8663B.
Muốn hiểu sâu hơn vì sao nhiễu pha, sóng hài và tốc độ chuyển tần kéo nhau theo các hướng khác nhau, xem bài chọn máy phát tín hiệu RF theo phase noise, sóng hài và tốc độ chuyển tần.
E8663D giá và cấu hình: chuẩn bị gì trước khi hỏi báo giá?
E8663D giá liên hệ báo giá Techmaster, vì giá phụ thuộc hoàn toàn vào tổ hợp tùy chọn. Để nhận báo giá sát nhu cầu, hãy chuẩn bị:
- Tần số cao nhất cần phát, để chọn 503 hay 509.
- Yêu cầu nhiễu pha ở độ lệch cụ thể, để chọn bản chuẩn, UNX hay UNY.
- Mức công suất cao nhất và thấp nhất, để quyết định 1EU và 1E1.
- Nhu cầu điều chế (AM, FM, PM cần UNT), quét ramp 007 và bộ lọc hài 1EH.
Máy giao tiếp qua GPIB, RS-232 và LAN 10BaseT, nặng dưới 22 kg. Xem cấu hình và đặt câu hỏi kỹ thuật tại trang máy phát tín hiệu analog PSG Keysight E8663D, hoặc xem toàn bộ danh mục tại trang thiết bị Keysight của Techmaster.
Kết luận
Nếu phép đo của bạn nằm dưới 9 GHz và nhiễu pha gần sóng mang là yếu tố quyết định, Keysight E8663D với UNY là lựa chọn hợp lý trong họ máy phát analog của Keysight. Cần vi sóng: E8257D; cần máy gọn dưới 6 GHz: dòng MXG. Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025, hỗ trợ tư vấn cấu hình, E8663D giá và hiệu chuẩn định kỳ.
