Một mạch khuếch đại công suất mô phỏng đạt hiệu suất 45% nhưng đo thực chỉ được 38%. Một bộ lọc mô phỏng phẳng nhưng đo ra gợn 1,5 dB. Những khoảng cách này không phải lỗi của phần mềm hay của người đo — chúng là hệ quả của việc mô phỏng và đo lường được xem như hai thế giới tách rời. Đồng thiết kế RF (RF co-design) là cách làm ngược lại: đưa dữ liệu đo thực vào thẳng vòng lặp mô phỏng, để mô hình càng ngày càng giống mạch thật. Bài viết này trình bày cơ chế kỹ thuật đứng sau vòng lặp đó.
Vì sao mô phỏng và đo lường thường lệch nhau

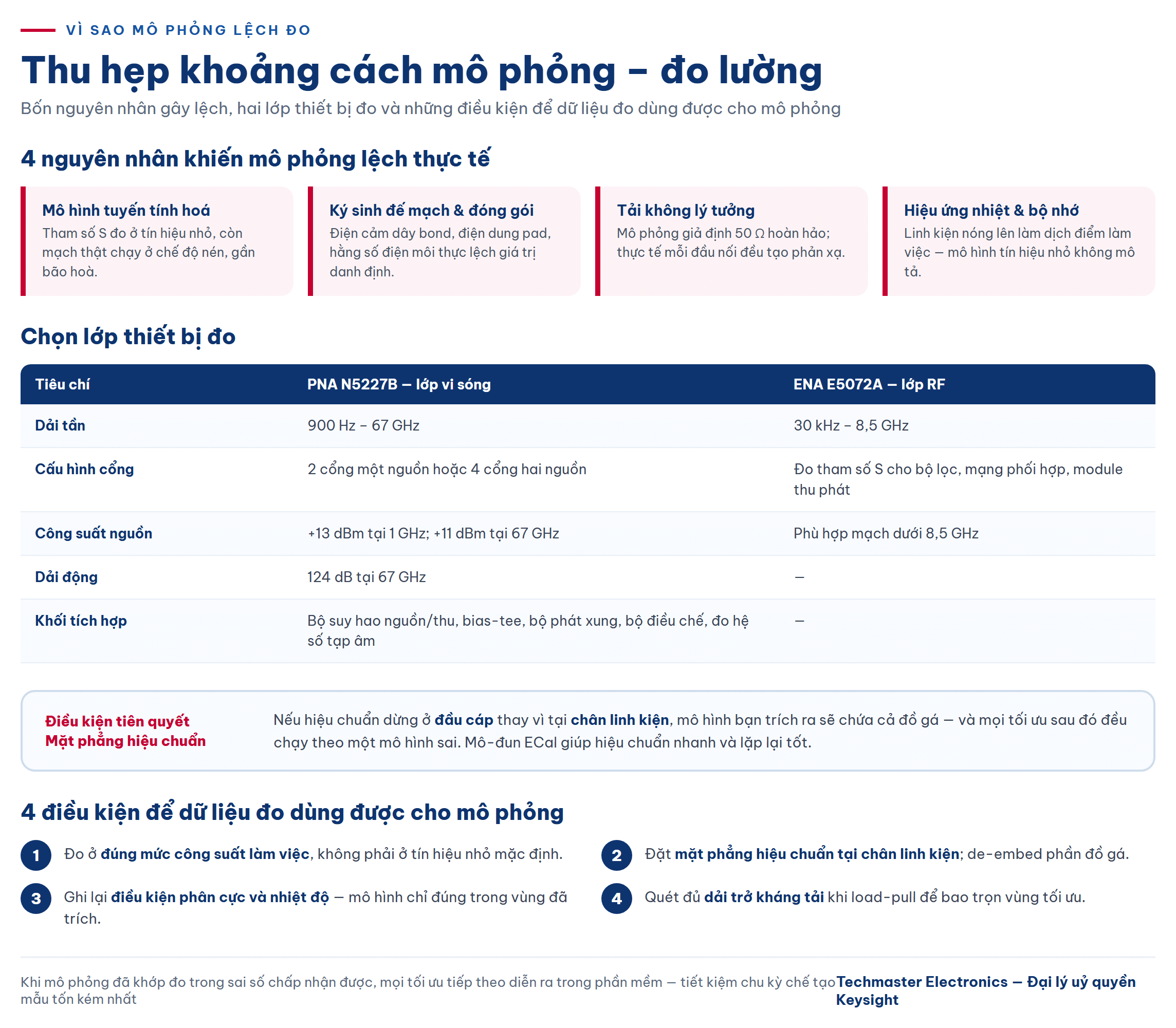

Khoảng cách giữa mô phỏng và thực tế đến từ những chỗ mô hình đơn giản hoá:
- Mô hình linh kiện tuyến tính hoá quá mức. Transistor được mô tả bằng tham số S đo ở tín hiệu nhỏ, trong khi mạch thật chạy ở chế độ nén, gần bão hoà.
- Ký sinh của đế mạch và đóng gói. Điện cảm dây bond, điện dung pad, hằng số điện môi thực của lớp nền hiếm khi khớp với giá trị danh định.
- Trở kháng tải không lý tưởng. Mô phỏng giả định 50 Ω hoàn hảo; thực tế mỗi đầu nối, mỗi đoạn đường truyền đều tạo phản xạ.
- Hiệu ứng nhiệt và bộ nhớ. Linh kiện nóng lên làm thay đổi điểm làm việc — phần lớn mô hình tín hiệu nhỏ không mô tả điều này.
Điểm chung: mô hình chỉ đúng trong vùng mà nó được trích xuất. Muốn mô phỏng đúng ở vùng làm việc thật, phải trích mô hình từ phép đo ở chính vùng đó. Đó là toàn bộ ý tưởng của đồng thiết kế RF.
Harmonic balance: nền tảng mô phỏng RF phi tuyến
Với mạch RF phi tuyến, mô phỏng miền thời gian kiểu SPICE rất chậm vì phải chạy hàng nghìn chu kỳ sóng mang mới tới trạng thái xác lập. Harmonic balance giải bài toán trong miền tần số — cách tiếp cận tự nhiên cho bài toán RF và vi sóng, nơi tín hiệu vốn được mô tả bằng sóng mang và hài.
Kỹ thuật này mô phỏng méo phi tuyến ở chế độ kích thích hình sin biên độ lớn, và là công cụ chính để phân tích bộ khuếch đại công suất, bộ nhân tần, mixer và bộ điều chế. Trong PathWave ADS, harmonic balance đi kèm bộ mẫu (template) phong phú cho các phân tích phi tuyến phức tạp, trong đó có hai thứ quan trọng nhất với đồng thiết kế: load-pull và trích xuất X-parameters.
Kết quả điển hình mà harmonic balance trả về gồm công suất ra theo công suất vào, hiệu suất, mức hài bậc 2 và bậc 3, méo điều chế giao thoa — chính là những đại lượng bạn sẽ đo lại trên bàn đo để đối chiếu.
X-parameters: cầu nối giữa mô phỏng RF và đo lường
Tham số S mô tả rất tốt các mạch tuyến tính, nhưng theo định nghĩa chúng chỉ hợp lệ ở tín hiệu nhỏ. Khi linh kiện bị nén, tham số S thay đổi theo mức công suất và không còn mô tả đủ hành vi.
X-parameters là phần mở rộng của tham số S cho vùng phi tuyến, biên độ lớn. Điểm mạnh về mặt quy trình:
- Trích xuất đa chiều. Mô hình có thể được trích theo tần số, mức công suất, trở kháng tải và điện áp phân cực; thậm chí kích thích nhiều tone để tạo mô hình n-tone.
- Sinh từ cả hai phía. PathWave ADS có thể biến một sơ đồ mạch thành tệp X-parameter; đồng thời X-parameters cũng đo được trên thiết bị thực.
- Bảo vệ sở hữu trí tuệ. X-parameters mô tả hành vi mà không lộ cấu trúc mạch bên trong — nhà cung cấp linh kiện có thể giao mô hình chính xác cho khách hàng mà vẫn giấu thiết kế. Mô hình dùng lại được trong ADS, SystemVue hay GoldenGate.
Với kỹ sư hệ thống, đây là bước ngoặt: một khối khuếch đại có thể được mô phỏng ở mức hệ thống với hành vi phi tuyến đúng như đo được, thay vì bằng một mô hình tuyến tính lý tưởng hoá.
Load-pull: đưa dữ liệu đo vào thẳng mô phỏng
Với bộ khuếch đại công suất, câu hỏi thiết kế cốt lõi là: trở kháng tải nào cho hiệu suất và công suất tối ưu? Load-pull trả lời bằng cách quét trở kháng tải và ghi lại đáp ứng, cho ra các đường đồng mức công suất và hiệu suất trên đồ thị Smith.
Trong quy trình đồng thiết kế, load-pull xuất hiện ở cả hai vai trò. Harmonic balance trong ADS có template để mô phỏng load-pull; song song đó, ADS hỗ trợ nhập dữ liệu load-pull đo được từ bàn đo vào môi trường thiết kế, cùng với mô hình hoá bằng mạng nơ-ron nhân tạo (ANN) và các luồng thiết kế bộ khuếch đại công suất 5G.
Ý nghĩa thực tế: mạng phối hợp trở kháng được tổng hợp dựa trên trở kháng tối ưu đo được của chính con transistor sẽ dùng, chứ không phải trở kháng tối ưu của một mô hình datasheet.

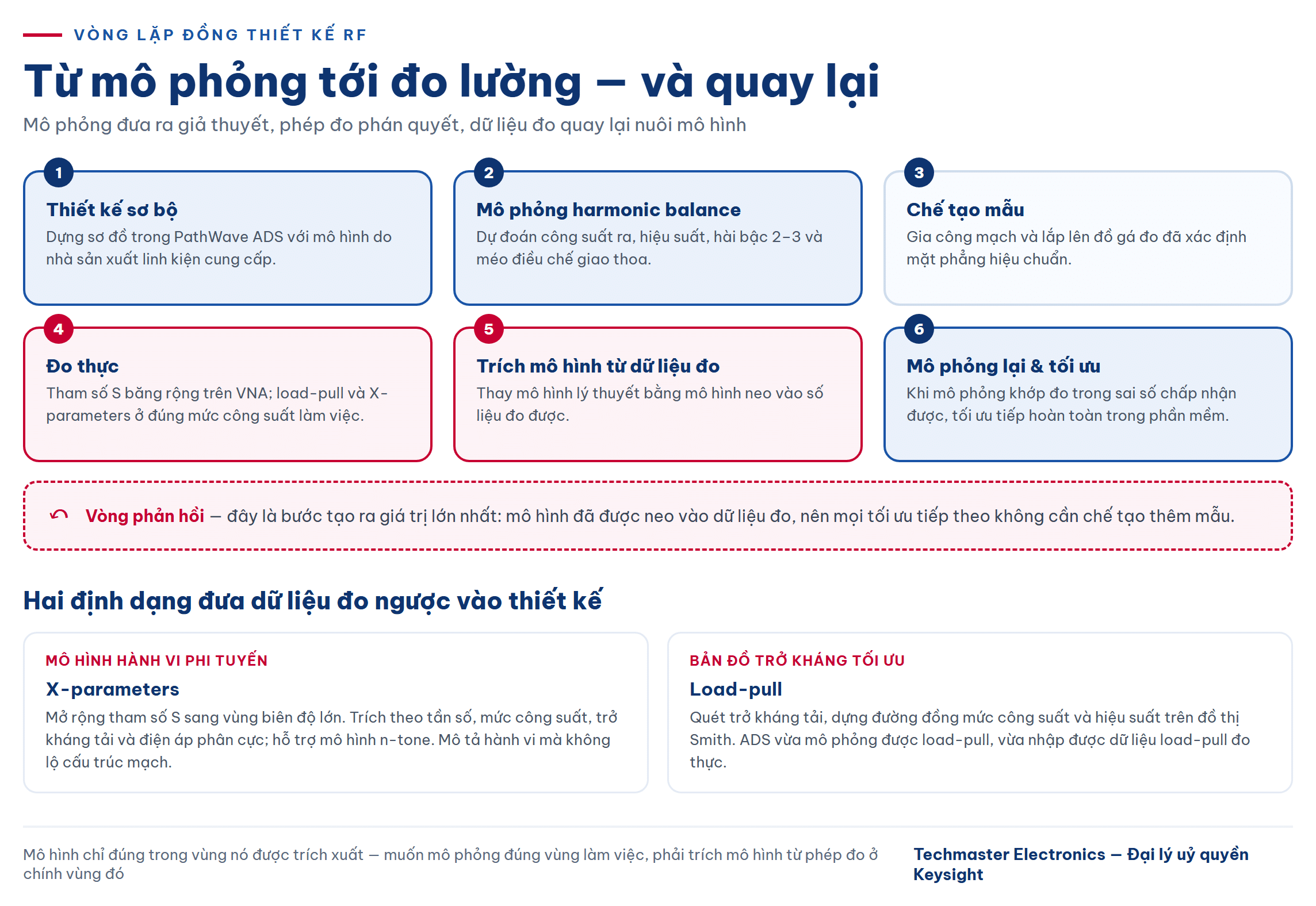

Vòng lặp đồng thiết kế RF khép kín
Ghép các mảnh trên lại, quy trình thực tế gồm sáu bước lặp:
- Thiết kế sơ bộ trong ADS với mô hình nhà sản xuất cung cấp.
- Mô phỏng harmonic balance để dự đoán công suất, hiệu suất, hài và méo.
- Chế tạo mẫu và lắp lên đồ gá đo.
- Đo thực — tham số S băng rộng trên máy phân tích mạng, load-pull và X-parameters ở mức công suất làm việc.
- Trích mô hình từ dữ liệu đo và thay thế mô hình lý thuyết trong sơ đồ.
- Mô phỏng lại — nếu mô phỏng và đo đã trùng khớp trong sai số chấp nhận được, mô hình đủ tin cậy để tối ưu tiếp mà không cần chế tạo thêm mẫu.
Giá trị lớn nhất nằm ở vòng lặp cuối: khi mô hình đã được neo vào dữ liệu đo, mọi tối ưu tiếp theo diễn ra trong phần mềm, tiết kiệm những chu kỳ chế tạo mẫu tốn kém nhất.
Thiết bị đo làm nền cho đồng thiết kế
Chất lượng vòng lặp phụ thuộc hoàn toàn vào chất lượng dữ liệu đo đưa vào. Hai lớp thiết bị thường dùng:
Lớp vi sóng, băng rộng. Máy phân tích mạng PNA Keysight N5227B phủ 900 Hz đến 67 GHz, có cấu hình 2 cổng một nguồn hoặc 4 cổng hai nguồn. Công suất nguồn ra cao (+13 dBm tại 1 GHz, +11 dBm tại 67 GHz) và dải động 124 dB tại 67 GHz cho phép đo linh kiện tích cực ở đúng mức công suất làm việc. Máy tích hợp sẵn bộ suy hao nguồn và thu, bias-tee, bộ phát xung và bộ điều chế, cùng khả năng đo hệ số tạp âm — đây chính là những khối cần thiết để đo linh kiện tích cực, load-pull và X-parameters mà không phải dựng thêm giá đo phức tạp.

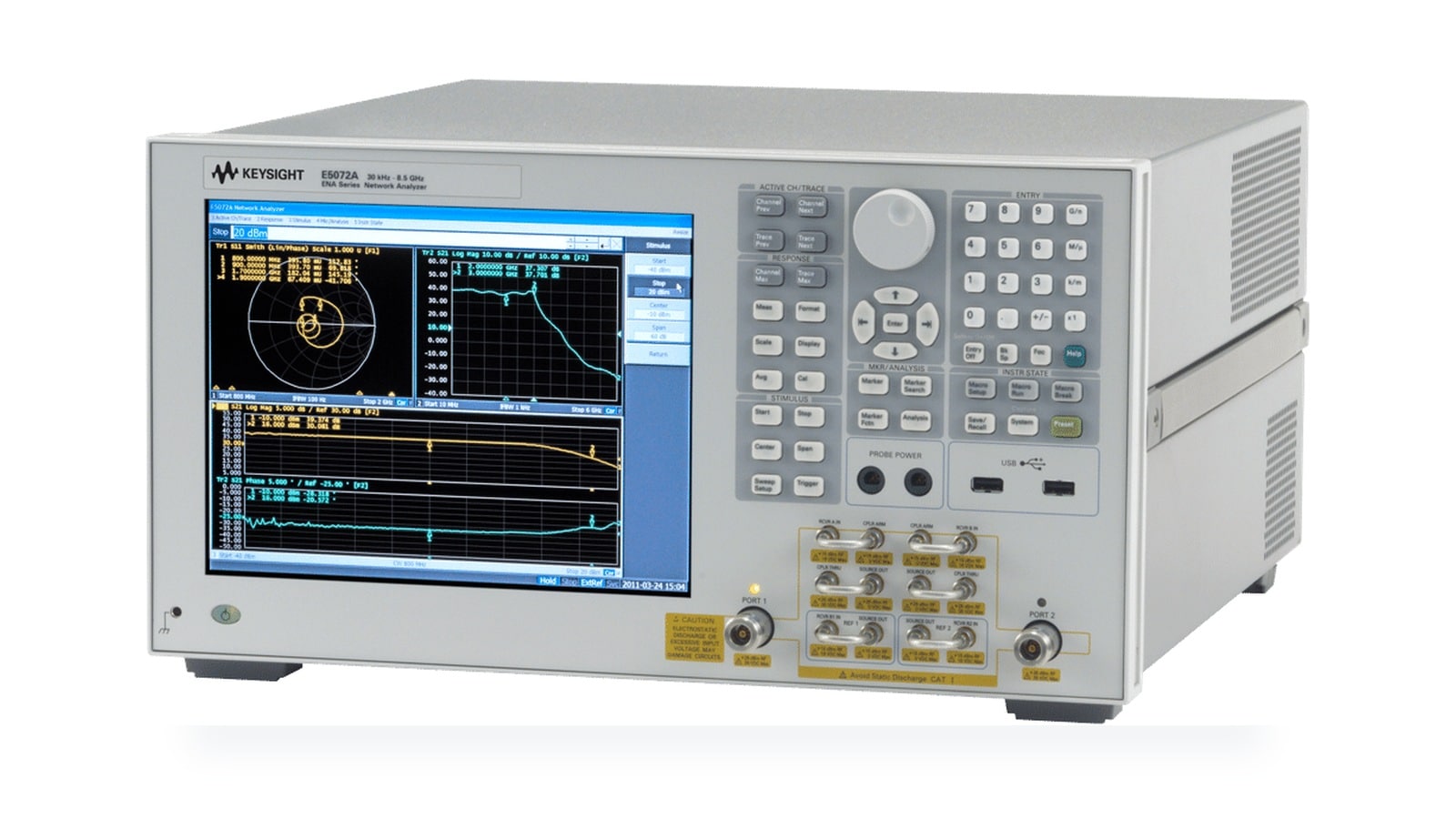

Lớp RF phổ thông. Với mạch dưới 8,5 GHz, máy phân tích mạng ENA Keysight E5072A (30 kHz đến 8,5 GHz) là lựa chọn hợp lý cho đo tham số S của bộ lọc, mạng phối hợp và module thu phát — nơi phần lớn công việc đối chiếu mô phỏng diễn ra.
Điều kiện tiên quyết cho mọi con số đưa vào mô phỏng là mặt phẳng hiệu chuẩn đặt đúng chỗ. Nếu hiệu chuẩn dừng ở đầu cáp thay vì tại chân linh kiện, mô hình bạn trích ra sẽ chứa cả đồ gá. Mô-đun hiệu chuẩn điện tử ECal Keysight N4692A giúp hiệu chuẩn nhanh và lặp lại tốt; chi tiết nguyên lý và các lỗi thường gặp được trình bày trong bài Hiệu chuẩn ECal cho VNA: nguyên lý, sai số hệ thống và lưu ý thực hành.
Kết luận
Đồng thiết kế RF không phải một tính năng phần mềm mà là một kỷ luật làm việc: mô phỏng đưa ra giả thuyết, phép đo phán quyết, và kết quả đo quay lại nuôi mô hình. Harmonic balance cho khả năng mô phỏng phi tuyến đủ nhanh; X-parameters và load-pull là định dạng để dữ liệu đo chảy ngược vào thiết kế; máy phân tích mạng được hiệu chuẩn đúng là nguồn sự thật của cả vòng lặp.
