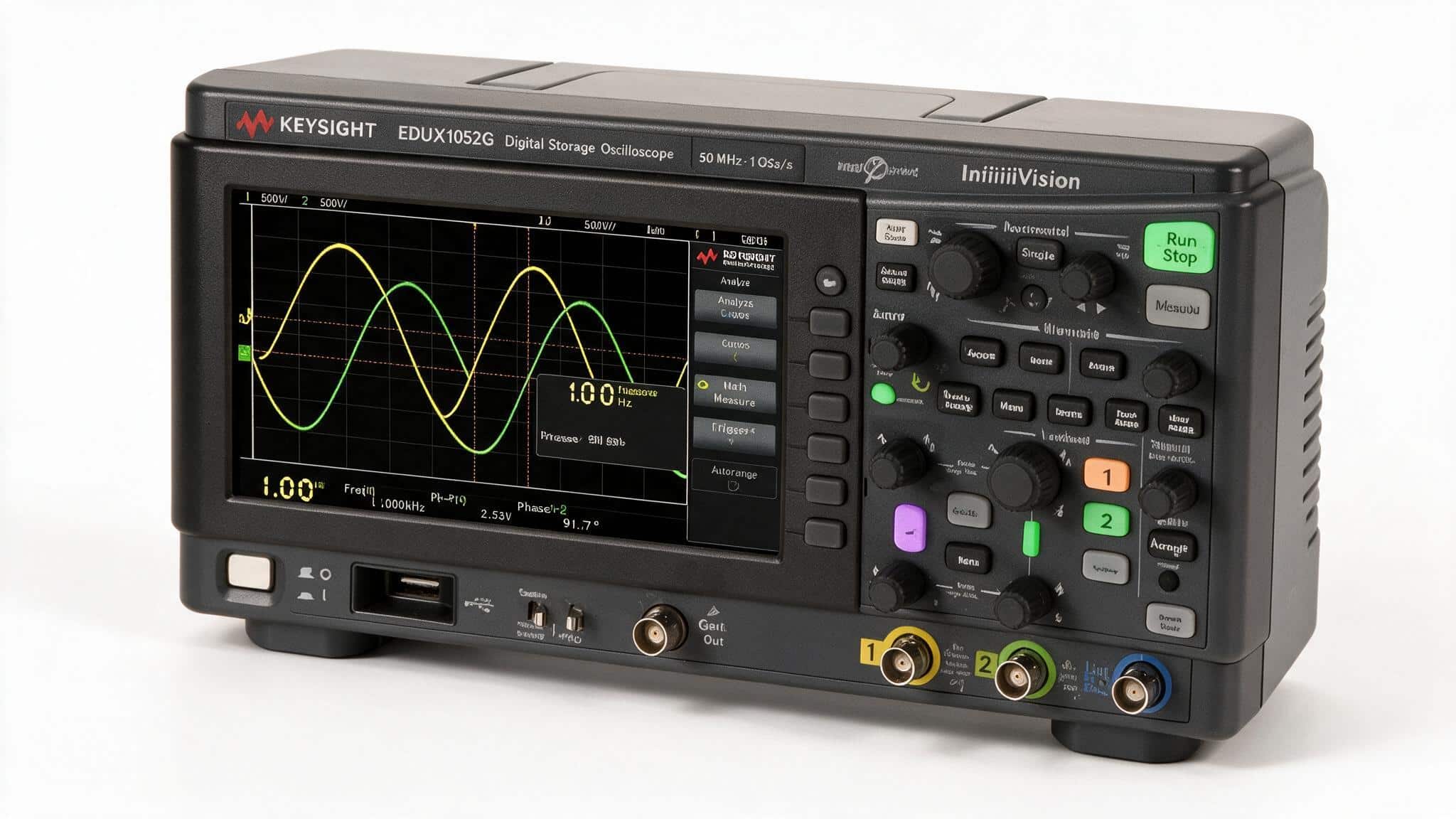

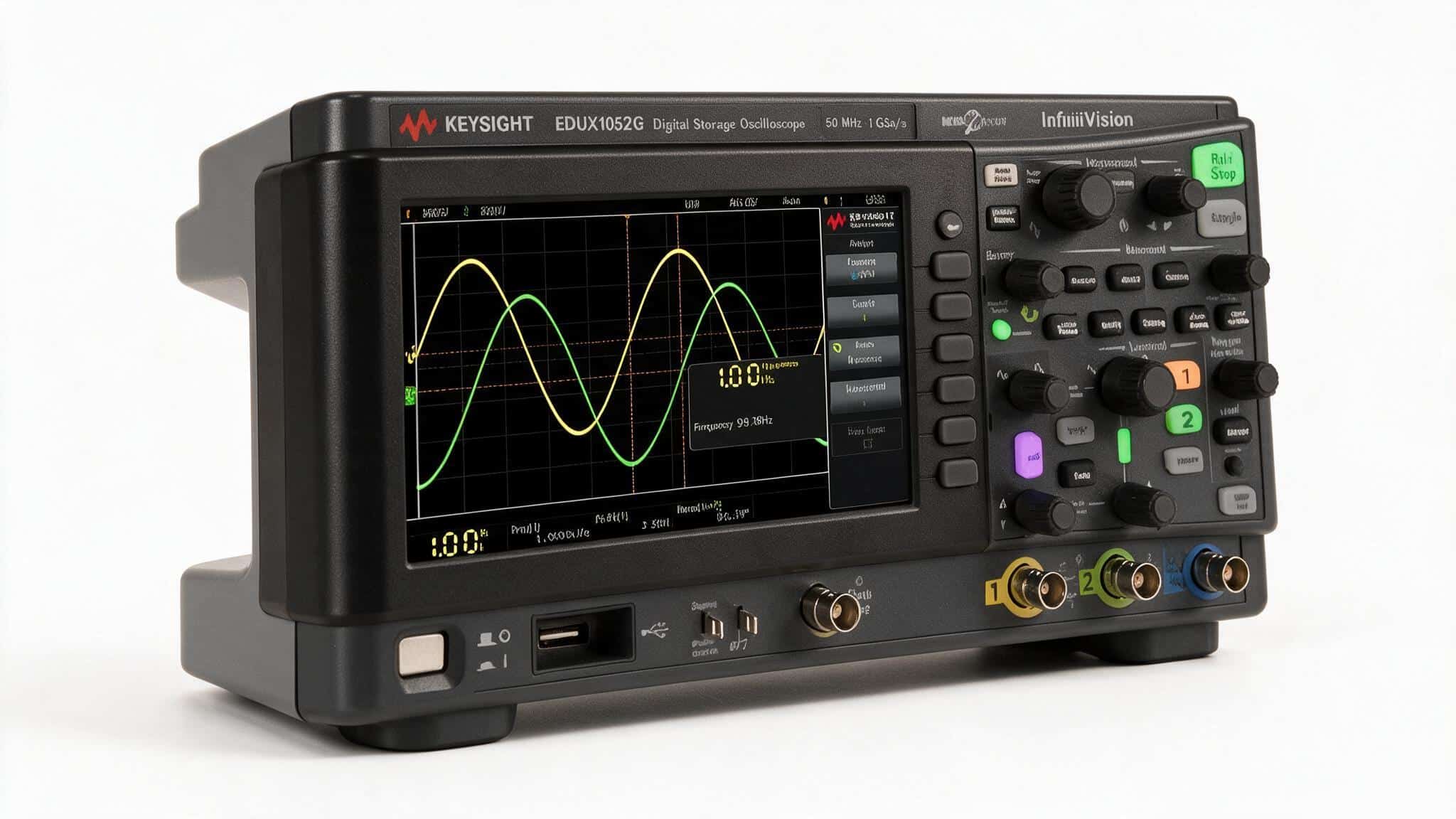

Máy hiện sóng Keysight EDUX1052G thuộc dòng Smart Bench Essentials — nhóm thiết bị Keysight thiết kế riêng cho bàn thí nghiệm giảng dạy và phòng lab điện tử quy mô vừa. Cùng một cấu hình 50 MHz hai kênh, nhưng cách khai thác máy ở trường đại học khác hẳn cách một xưởng sản xuất hay một nhóm R&D dùng nó. Bài viết này đi qua 5 ngành nghề tiêu biểu tại Việt Nam, chỉ rõ trong mỗi ngành thì thông số nào của máy thực sự có giá trị và thông số nào chỉ là phụ.
Nền tảng kỹ thuật dùng chung cho mọi ngành

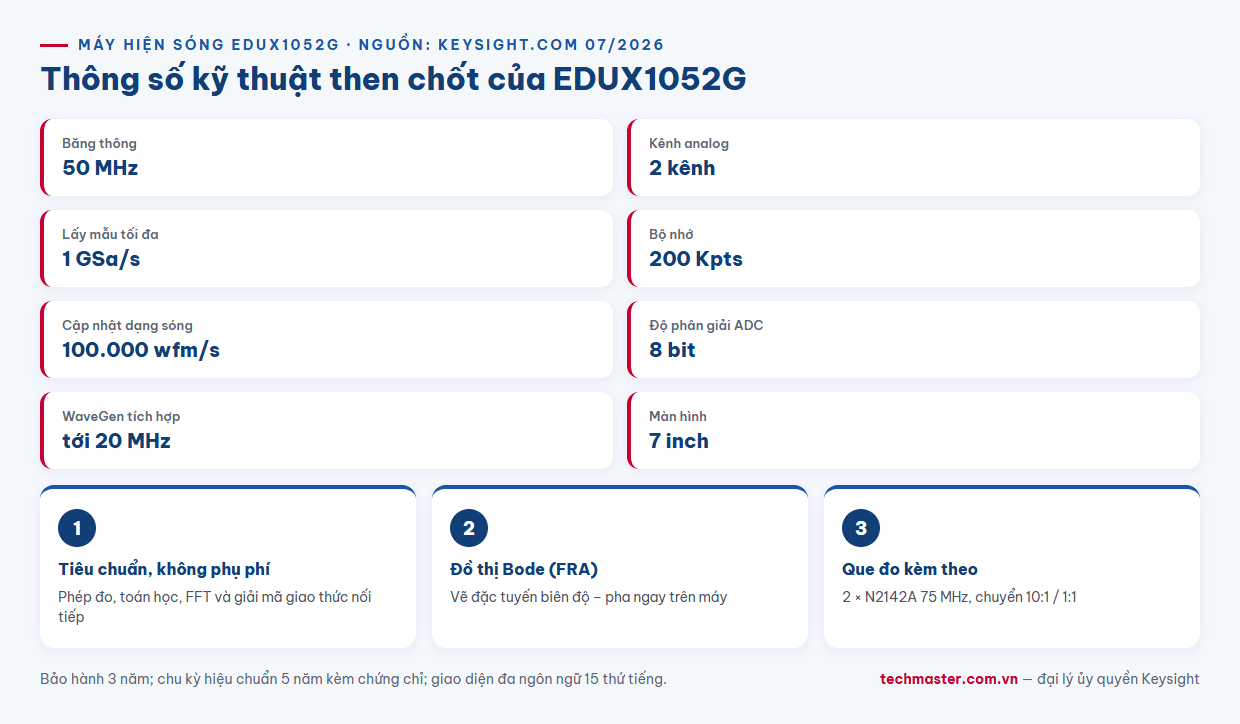

Trước khi chia theo ngành, cần chốt lại bộ thông số Keysight công bố cho model này, vì mọi lập luận phía dưới đều dựa trên đó:
- Băng thông 50 MHz, 2 kênh analog, bộ số hóa 8 bit.
- Tốc độ lấy mẫu tối đa 1 GSa/s, bộ nhớ 200 Kpts (200.000 điểm).
- Tốc độ cập nhật 100.000 dạng sóng/giây — chỉ số quyết định khả năng bắt sự kiện hiếm.
- Máy phát hàm tích hợp (WaveGen) tới 20 MHz — đây là chữ “G” trong tên model.
- Màn hình 7 inch; phép đo, toán học, FFT và giải mã giao thức nối tiếp đều là trang bị tiêu chuẩn, kèm chức năng vẽ đồ thị Bode (FRA).
- Kèm 2 que đo thụ động N2142A 75 MHz chuyển đổi 10:1/1:1, bảo hành 3 năm, giao diện đa ngôn ngữ 15 thứ tiếng.
Hai chi tiết dễ bị bỏ qua nhưng lại là lý do chính khiến máy được chọn theo ngành: WaveGen tích hợp và FRA/Bode plot. Một máy hiện sóng có sẵn nguồn kích thích 20 MHz nghĩa là bàn thí nghiệm bớt được một thiết bị, bớt một bộ dây, và quan trọng hơn — bài đo vòng hở/vòng kín có thể thực hiện chỉ với một máy.

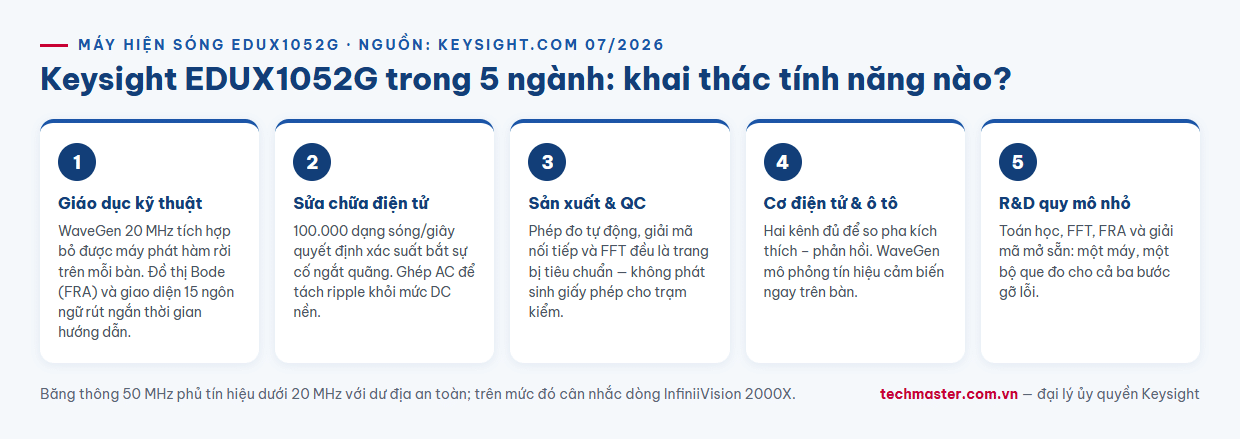

1. Giáo dục và đào tạo kỹ thuật
Đây là ngành mà dòng Smart Bench Essentials nhắm tới trước tiên, và cũng là nơi cấu hình Keysight EDUX1052G phát huy đúng thiết kế. Một phòng thí nghiệm điện tử cơ bản thường phải trang bị 15–30 bàn giống hệt nhau; chi phí trên mỗi bàn quyết định quy mô đầu tư.
Ba lý do kỹ thuật khiến model này hợp phòng lab giảng dạy:
- WaveGen 20 MHz gộp vào máy — mỗi bàn không cần mua thêm máy phát hàm rời. Với bài thực hành lọc RC, khuếch đại thuật toán hay đáp ứng tần số, sinh viên phát tín hiệu và quan sát ngay trên cùng một mặt máy.
- Đồ thị Bode (FRA) sẵn có — bài “vẽ đặc tuyến biên độ – pha của mạch lọc” vốn cần cả máy phát quét tần và bảng tính, nay rút xuống một chuỗi thao tác trên máy. Đây là bài giảng mà giảng viên hay dùng để dạy khái niệm hàm truyền.
- Giao diện 15 ngôn ngữ và màn hình 7 inch — sinh viên năm nhất tiếp cận nhanh hơn, giảm thời gian hướng dẫn thao tác.
Điểm cần lưu ý khi lập dự toán: băng thông 50 MHz phù hợp giáo trình điện tử tương tự, điện tử số tốc độ thấp và vi điều khiển. Nếu chương trình có học phần truyền thông tốc độ cao hoặc thiết kế RF, phòng lab nên bổ sung một vài bàn cấu hình cao hơn thay vì nâng toàn bộ.
2. Sửa chữa và sản xuất điện tử dân dụng
Ở xưởng sửa chữa bo mạch, thiết bị gia dụng và nguồn xung công suất nhỏ, phổ tín hiệu thực tế hầu hết nằm dưới 20 MHz: xung PWM vài chục tới vài trăm kHz, ripple đầu ra nguồn, tín hiệu cảm biến, bus điều khiển tốc độ thấp. Với dải này, oscilloscope 50 MHz Keysight là điểm cân bằng chi phí hợp lý.
Chỉ số quan trọng nhất ở đây không phải băng thông mà là tốc độ cập nhật 100.000 dạng sóng/giây. Lỗi trong sửa chữa thường là sự cố ngắt quãng: một xung nhiễu vài chục lần mỗi phút, một lần sụt áp khi tải đóng. Máy cập nhật càng nhiều khung hình mỗi giây thì xác suất bắt được sự kiện hiếm càng cao — đây là khác biệt thật giữa dao động ký phổ thông và máy có kiến trúc cập nhật nhanh.
Thao tác thực dụng: đặt kênh 1 ở chế độ ghép AC, thang 20 mV/div để tách ripple khỏi mức DC nền, kênh 2 bắt xung điều khiển khóa công suất, dùng chức năng đo tự động lấy Vpp và tần số. Bộ nhớ 200 Kpts cho phép giữ đủ chu kỳ để soi cả biên dạng đóng cắt lẫn xu hướng dài.
3. Sản xuất và kiểm tra chất lượng trên chuyền
Trong nhà máy, dao động ký hiếm khi dùng để “khám phá” — nó dùng để xác nhận đạt/không đạt. Ba tính năng tiêu chuẩn của máy hỗ trợ trực tiếp việc này:
- Bộ phép đo tự động: thay vì đọc bằng mắt, kỹ thuật viên đọc trực tiếp trị số biên độ, tần số, độ rộng xung — giảm sai lệch giữa các ca.
- Giải mã giao thức nối tiếp tiêu chuẩn: kiểm tra bo mạch có giao tiếp I²C/SPI/UART mà không cần mua thêm gói phần mềm.
- FFT tiêu chuẩn: soi nhanh thành phần hài của nguồn hoặc nhiễu tần số cố định lọt vào đường tín hiệu.
Với trạm kiểm tra cố định, hai que đo N2142A đi kèm đủ dùng ngay; nếu cần đo điểm có điện áp cao hơn hoặc dòng, cần bổ sung que đo chuyên dụng — đây là hạng mục hay bị bỏ sót trong dự toán ban đầu.
4. Cơ điện tử và ứng dụng ô tô cơ bản
Nhóm này gồm garage kỹ thuật cao, phòng thí nghiệm cơ điện tử và các đội thiết kế mạch điều khiển động cơ. Tín hiệu quan tâm: xung cảm biến vị trí, tín hiệu điều khiển van/kim phun, PWM điều khiển động cơ, bus truyền thông tốc độ thấp.
Ở đây, hai kênh analog thường là đủ vì phép đo điển hình là so pha giữa một tín hiệu kích thích và một tín hiệu phản hồi. Kết hợp WaveGen tích hợp, kỹ sư có thể phát xung mô phỏng cảm biến để kiểm tra bo điều khiển ngay trên bàn mà không cần cả hệ thống thật — kỹ thuật này rút ngắn đáng kể vòng lặp gỡ lỗi.
Giới hạn cần biết trước: bộ số hóa 8 bit và băng thông 50 MHz không phù hợp để phân tích chi tiết bus tốc độ cao trên xe đời mới hoặc đo nhiễu EMC. Với các nhu cầu đó, dòng InfiniiVision 2000X/3000X là điểm nâng cấp hợp lý — xem thêm so sánh dòng 2000 X-Series.
5. R&D và phòng thiết kế mạch quy mô nhỏ
Với nhóm thiết kế 3–10 người, máy hiện sóng thường là thiết bị dùng chung nhiều nhất. Tiêu chí chọn ở đây thiên về tính đầy đủ của phần mềm hơn là con số băng thông: máy nào mở sẵn toán học, FFT, giải mã nối tiếp và FRA thì kỹ sư không phải xin duyệt mua thêm giấy phép giữa dự án.
EDUX1052G đáp ứng đúng tiêu chí đó — toàn bộ nhóm tính năng vừa nêu là tiêu chuẩn. Quy trình quen thuộc trong ngày làm việc:
- Dùng WaveGen phát sóng sin quét để lấy đáp ứng tần số bộ lọc, đọc trực tiếp trên đồ thị Bode.
- Chuyển sang FFT để kiểm tra hài và nhiễu nền sau khi sửa mạch.
- Bật giải mã nối tiếp để đối chiếu khung dữ liệu vi điều khiển gửi ra với dạng sóng vật lý.
Ba bước trên chỉ cần một thiết bị và một bộ que đo — lợi ích thực tế lớn hơn nhiều so với chênh lệch băng thông trên giấy. Nếu nhóm cần thêm cấu hình 4 kênh cho các bài đo nhiều điểm, tham khảo danh mục thiết bị đo lường Techmaster để ghép cấu hình.
Bảng đối chiếu nhanh theo ngành
| Ngành | Tính năng khai thác chính | Điểm cần cân nhắc |
|---|---|---|
| Giáo dục | WaveGen 20 MHz, đồ thị Bode, giao diện đa ngôn ngữ | Bổ sung vài bàn cấu hình cao nếu có học phần RF |
| Sửa chữa điện tử | 100.000 wfm/s, đo tự động, ghép AC soi ripple | Cần que đo phù hợp điểm đo điện áp cao |
| Sản xuất / QC | Phép đo tự động, giải mã nối tiếp, FFT | Chuẩn hóa quy trình đọc số giữa các ca |
| Cơ điện tử / ô tô | 2 kênh so pha, WaveGen mô phỏng cảm biến | Không dùng cho bus tốc độ cao hoặc đo EMC |
| R&D nhỏ | Toán học, FFT, FRA, giải mã — tất cả tiêu chuẩn | Bộ nhớ 200 Kpts giới hạn bản ghi rất dài |
Nguồn thông số: trang sản phẩm EDUX1052G của Keysight.
Chọn cấu hình theo ngành: ba câu hỏi
- Tần số cao nhất trong tín hiệu của bạn là bao nhiêu? Dưới 20 MHz → 50 MHz là dư địa an toàn. Trên 20 MHz → cân nhắc dòng 2000X trở lên.
- Bàn làm việc có sẵn máy phát hàm chưa? Chưa có → bản “G” tích hợp WaveGen tiết kiệm cả chi phí lẫn diện tích bàn.
- Bạn cần soi đồng thời mấy điểm? Hai điểm → cấu hình 2 kênh đủ. Ba điểm trở lên → chọn máy 4 kênh ngay từ đầu vì số kênh không nâng cấp được.
Với phần lớn phòng lab giảng dạy, xưởng điện tử và nhóm R&D nhỏ tại Việt Nam, EDUX1052G 50 MHz hai kênh là cấu hình nền hợp lý. Hai bài cùng cụm giúp bạn hoàn thiện quyết định: so sánh EDUX1052G với dòng 1000X và 6 ứng dụng đo lường thực tế với EDUX1052G.
