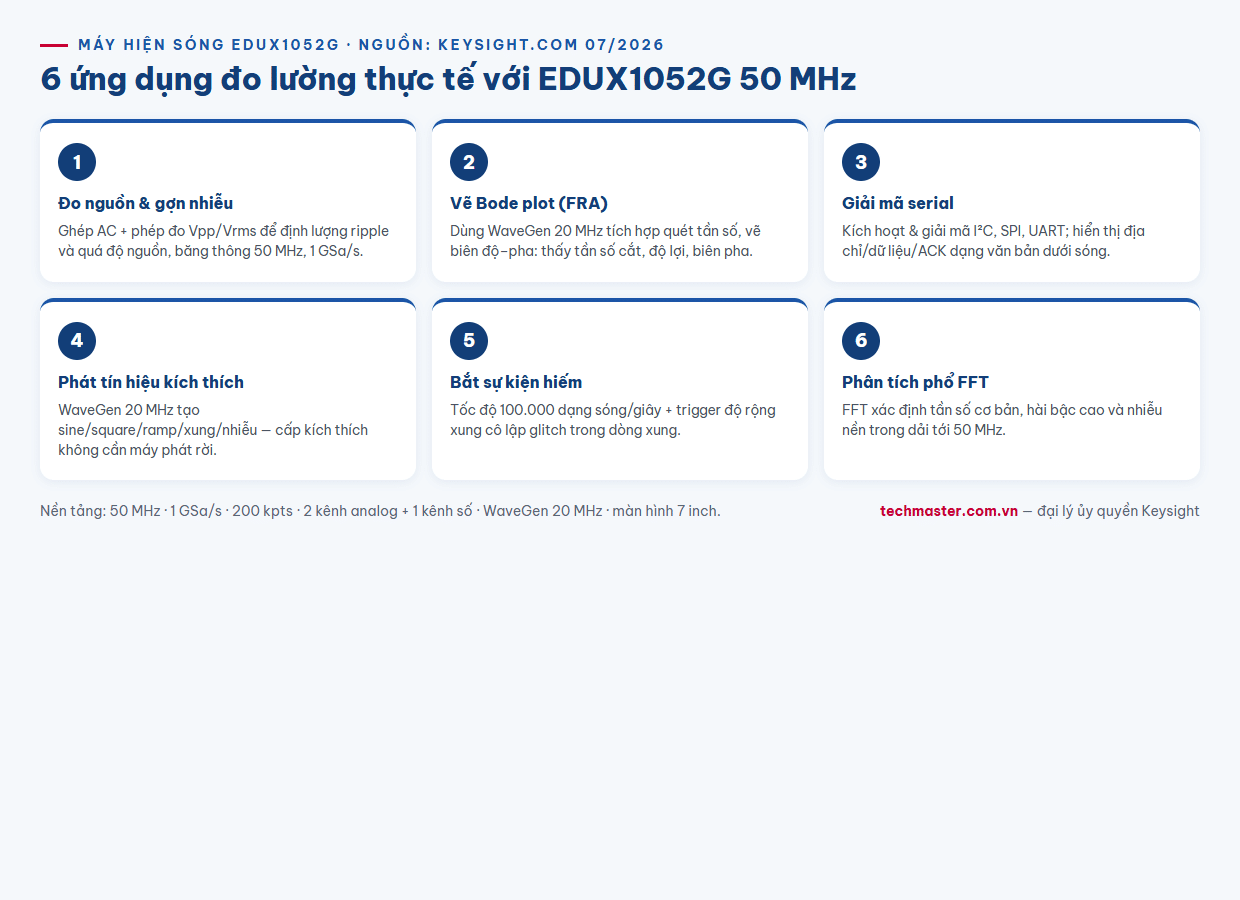

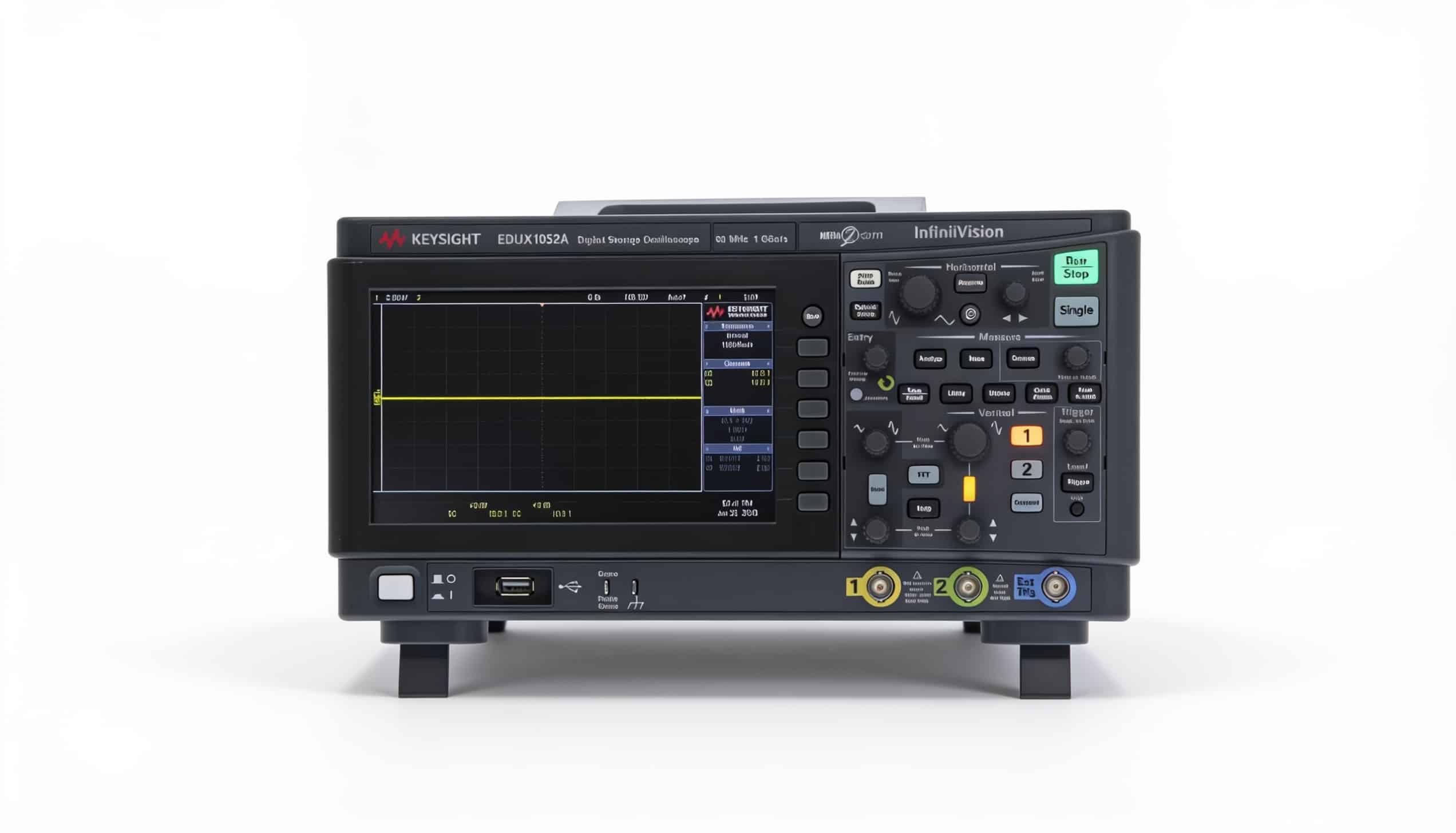

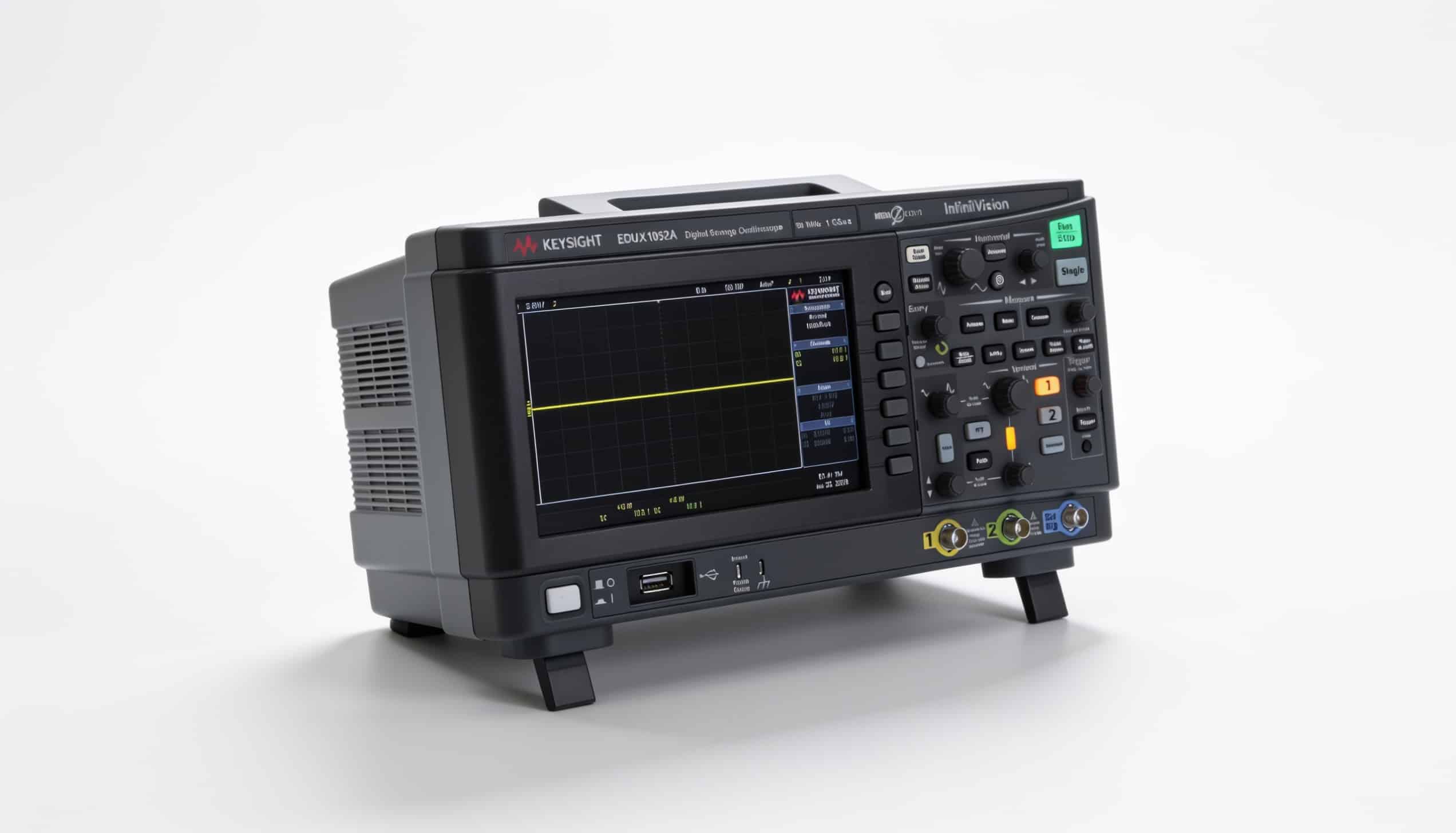

Máy hiện sóng Keysight EDUX1052G thuộc dòng Smart Bench Essentials (InfiniiVision 1000 X-Series), sinh ra cho phòng thí nghiệm giáo dục và bàn sửa chữa. Nhưng đằng sau vẻ ngoài gọn nhẹ là một máy hiện sóng 50 MHz, 1 GSa/s có tốc độ cập nhật 100.000 dạng sóng/giây và một máy phát hàm 20 MHz tích hợp — đủ để chạy trọn các bài đo thực tế mà không cần thêm thiết bị rời. Bài viết trình bày 6 ứng dụng đo lường cụ thể với EDUX1052G, dựa trên thông số Keysight công bố (07/2026).
EDUX1052G có gì để làm được nhiều việc?

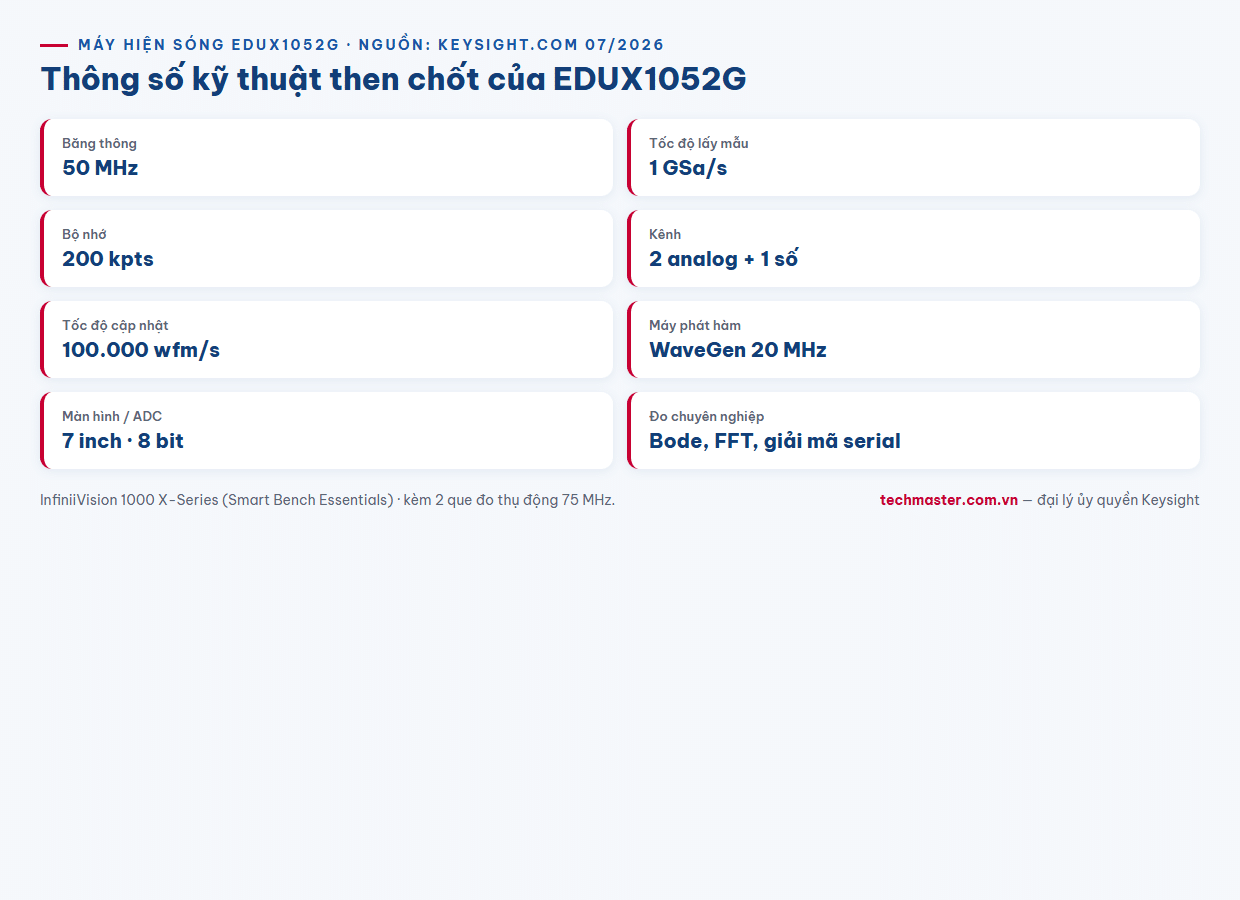

Trước khi đi vào ứng dụng, cần nắm nền tảng. EDUX1052G có 2 kênh analog cộng 1 kênh số hỗ trợ, băng thông 50 MHz, tốc độ lấy mẫu 1 GSa/s và bộ nhớ tối đa 200.000 điểm. Màn hình 7 inch, bộ số hóa 8 bit. Điểm khác biệt so với máy hiện sóng nhập môn thông thường là tốc độ cập nhật 100.000 dạng sóng/giây — giúp bắt các sự kiện thoáng qua — cùng bộ công cụ đo chuyên nghiệp: toán học dạng sóng, FFT, vẽ Bode (FRA) và giải mã serial ở cấu hình tiêu chuẩn. Máy đi kèm hai que đo thụ động 75 MHz 10:1/1:1. Chính vì EDUX1052G thông số đã gồm sẵn WaveGen 20 MHz nên nhiều bài đo dưới đây chỉ cần một máy duy nhất.
Ứng dụng 1 — Đo và phân tích tín hiệu nguồn, gợn nhiễu cơ bản
Với băng thông 50 MHz và 1 GSa/s, EDUX1052G quan sát tốt dạng sóng gợn (ripple) đầu ra bộ nguồn, thời gian quá độ khi đóng tải, và nhiễu chuyển mạch tần số thấp. Dùng chế độ ghép AC để loại thành phần DC và phóng đại phần gợn, kết hợp phép đo tự động Vpp/Vrms để định lượng. Đây là bài đo nền tảng khi kiểm tra một mạch cấp nguồn tuyến tính hay một bộ DC-DC công suất nhỏ trên bàn học.
Ứng dụng 2 — Vẽ đáp ứng tần số Bode (FRA) không cần máy phân tích riêng
Tính năng Bode plot (Frequency Response Analysis) là điểm sáng của dòng 1000 X-Series. EDUX1052G dùng chính máy phát hàm 20 MHz tích hợp làm nguồn kích, quét tần số và vẽ biên độ – pha của mạch cần đo. Với sinh viên và kỹ sư thiết kế bộ lọc, mạch khuếch đại hay vòng phản hồi, đây là cách trực quan để thấy tần số cắt, độ lợi và biên pha — công việc trước đây phải cần một máy phân tích đáp ứng chuyên dụng. Việc máy phát hàm tích hợp EDUX1052G và bộ số hóa nằm chung một máy giúp phép đo FRA gọn và nhất quán.
Ứng dụng 3 — Giải mã bus serial I²C, SPI, UART
Ở cấu hình tiêu chuẩn, EDUX1052G có sẵn khả năng kích hoạt và giải mã serial EDUX1052G cho các bus phổ biến. Khi gỡ lỗi giao tiếp giữa vi điều khiển và cảm biến, bạn không phải dịch bằng mắt từng xung: máy hiển thị trực tiếp địa chỉ, dữ liệu và cờ ACK/NAK dạng văn bản ngay dưới dạng sóng. Với 2 kênh analog cộng 1 kênh số, bạn bắt được đồng thời đường clock và data — đủ cho phần lớn bài thực hành nhúng cấp cơ sở và sửa chữa bo mạch.
Ứng dụng 4 — Dùng làm nguồn tín hiệu để kích thích mạch (WaveGen)
Máy phát hàm 20 MHz tích hợp tạo sine, square, ramp, xung và nhiễu — đủ để cấp kích thích cho mạch cần thử mà không mua thêm máy phát riêng. Trong bài thực hành, sinh viên có thể phát một sóng vuông vào mạch RC rồi quan sát đáp ứng nạp/xả ngay trên cùng màn hình; hoặc phát sine quét tần số kết hợp Bode plot. Việc gộp nguồn phát và máy đo giúp bàn học gọn, giảm dây nối và điểm sai số.
Ứng dụng 5 — Bắt sự kiện hiếm nhờ tốc độ cập nhật cao
Glitch, xung lỗi hay sự kiện thoáng qua rất khó thấy trên máy hiện sóng chậm. Tốc độ 100.000 dạng sóng/giây của EDUX1052G tăng xác suất “chộp” được các bất thường ngắn giữa các lần quét. Kết hợp chế độ kích hoạt theo độ rộng xung (pulse-width trigger), bạn cô lập được một xung sai độ rộng trong dòng xung bình thường — kỹ thuật quan trọng khi truy vết lỗi định thời trong mạch số tốc độ vừa.
Ứng dụng 6 — Phân tích phổ nhanh bằng FFT
Hàm FFT biến EDUX1052G thành công cụ nhìn tín hiệu trong miền tần số: xác định tần số cơ bản, hài bậc cao và nhiễu nền của một dao động. Với dải 50 MHz, đây là mức phù hợp để khảo sát méo hài của bộ khuếch đại âm tần, tần số dao động của mạch tạo xung, hay thành phần tần số của nhiễu chuyển mạch. Không thay được một máy phân tích phổ RF, nhưng đủ cho phần lớn bài đo miền tần số ở bàn thí nghiệm điện tử cơ sở.
EDUX1052G phù hợp ai?
Điểm chung của sáu ứng dụng trên là bạn khai thác được rất nhiều từ một máy nhỏ gọn: đo dạng sóng, vẽ Bode, giải mã bus, phát tín hiệu, bắt glitch và phân tích FFT — tất cả trong một chiếc máy hiện sóng Keysight EDUX1052G. Đây là lựa chọn kinh tế cho phòng lab giáo dục, trung tâm dạy nghề và bàn sửa chữa cần thiết bị chính hãng, bền và dễ dùng. Khi bài toán vượt 50 MHz hoặc cần 4 kênh, bạn có thể bước lên dòng DSOX1204G hay các máy 2000/3000 X-Series. Xem thêm cấu hình và báo giá tại trang Keysight EDUX1052G, hoặc duyệt toàn bộ danh mục thiết bị đo lường Keysight tại Techmaster.
Câu hỏi thường gặp
EDUX1052G có sẵn máy phát hàm không?
Có. EDUX1052G tích hợp sẵn máy phát hàm (WaveGen) 20 MHz tạo sine, square, ramp, xung và nhiễu. Nhờ đó bạn vừa phát kích thích vừa đo đáp ứng — kể cả bài vẽ Bode plot — trên cùng một máy, không cần thêm máy phát tín hiệu rời.
EDUX1052G giải mã được những bus serial nào?
Ở cấu hình tiêu chuẩn, máy hỗ trợ kích hoạt và giải mã các bus serial phổ biến như I²C, SPI và UART, hiển thị dữ liệu dạng văn bản ngay dưới dạng sóng. Với 2 kênh analog và 1 kênh số hỗ trợ, máy bắt đồng thời clock và data cho phần lớn bài gỡ lỗi nhúng cơ sở.
