Mitutoyo Surftest Extreme SV-M3000CNC Máy đo độ nhám bề mặt có cột chuyển động có cột chuyển động

Surftest Extreme SV-M3000CNC là Máy đo độ nhám bề mặt cột di động

Tính năng

Máy đo độ nhám bề mặt CNC thực hiện các phép đo các phôi lớn / nặng như khối động cơ, trục khuỷu, v.v.
Các trục X1, Y và Z2 có tốc độ truyền động tối đa là 200mm/giây. Điều này cho phép định vị tốc độ cao đem đến sự gia tăng lớn về thông lượng của các tác vụ đo đa biên dạng/ đa phôi.
Máy đo độ nhám bề mặt chính xác cao với trục truyền động CNC (trục Z2). Điều này cho phép đo độ nhám bề mặt toàn diện trên các phôi lớn và nặng mà thông thường không thể kiểm tra được ngoại trừ sử dụng máy đo độ nhám bề mặt nhỏ gọn (loại cầm tay).
Có sẵn bàn xoay lớn (tùy chọn) với tải trọng 100kg theo đơn hàng đặc biệt.
Lực đo cho máy dò trục Z1 có thể lựa chọn từ 4mN hoặc 0,75mN. .

Có ba loại máy đầu đo sau phù hợp với mục đích sử dụng.

Mitutoyo Surftest Extreme SV-M3000CNC Máy đo độ nhám bề mặt có cột chuyển động có cột chuyển động

Thông tin sản phẩm

Hãng sản xuất: Mitutoyo
Xuất xứ: Nhật Bản

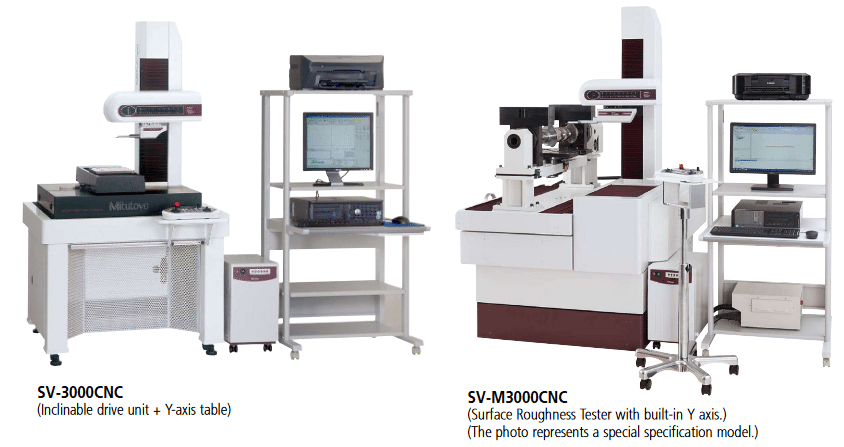

Model: SV-3000CNC, SV-M3000CNC
Các trục X1, Y và Z2 có tốc độ truyền động tối đa là 200 mm/s, điều này cho phép định vị tốc độ cao giúp tăng hiệu suất của các tác vụ đo nhiều cấu hình/nhiều phôi.

Các trục X1, Y và Z2 có tốc độ truyền động tối đa là 200 mm/s, điều này cho phép định vị tốc độ cao giúp tăng hiệu suất của các tác vụ đo nhiều cấu hình/nhiều phôi.
Có khả năng đo mặt phẳng nghiêng thông qua điều khiển đồng thời 2 trục trong X và Y.
Đối với các kiểu máy được trang bị trục α, có thể thực hiện phép đo liên tục trên các bề mặt nằm ngang và nghiêng bằng cách nghiêng bộ truyền động.
Có thể mở rộng phạm vi đo cho nhiều phôi thông qua định vị trong Y.
Tất cả các cáp kết nối được chứa trong dụng cụ đo để loại bỏ bất kỳ sự bất tiện nào trong quá trình đo.
Vì máy dò trục Z1 tích hợp bộ phận an toàn chống va chạm, bộ phận phát hiện sẽ tự động dừng nếu nó chạm vào phôi hoặc vật cố định.
Máy đo SV-M3000CNC (Máy đo độ nhám bề mặt CNC với bàn trục Y có thể di chuyển) đáp ứng xử lý phép đo các phôi lớn/nặng, chẳng hạn như khối động cơ hoặc trục khuỷu.
Chức năng điều khiển bên ngoài tùy chọn (Ext I/O) thông qua giao tiếp hai chiều (RS-232C) với PLC (bộ điều khiển logic khả trình).
