Trong phần lớn phép đo RF hằng ngày, sai lệch 0,2 dB là chuyện không ai bận tâm. Trong một phòng hiệu chuẩn, 0,2 dB là ranh giới giữa “đạt” và “không đạt” của một chứng chỉ. Đó là lý do tồn tại một lớp thiết bị riêng: máy thu đo mức chính xác — công cụ chuyên dùng để hiệu chuẩn máy phát tín hiệu và bộ suy hao bậc thang, nơi con số cuối cùng phải kèm một ngân sách bất định được chứng minh.
Bài viết mổ xẻ cách xây dựng phép đo mức cho phòng hiệu chuẩn RF: kiến trúc máy thu đo, hai vùng bất định, thành phần sai số bị bỏ quên nhiều nhất, và cách chọn cảm biến cùng máy đo công suất.
Máy thu đo mức chính xác khác gì máy phân tích phổ
Máy phân tích phổ được tối ưu cho việc khảo sát: quét dải rộng, tìm tín hiệu lạ, nhìn hình dạng phổ. Máy thu đo được tối ưu cho việc định lượng một tín hiệu đã biết trước tần số, với độ tuyến tính và độ lặp lại cao nhất có thể.
Hệ máy thu đo N5531X của Keysight minh hoạ rõ triết lý này. Theo tài liệu kỹ thuật, hệ có hai cấu hình. Cấu hình chính là giải pháp một hộp gồm máy phân tích tín hiệu PXA N9030B, ứng dụng máy thu đo N9091EM0E và mô-đun cảm biến USB U5532C. Cấu hình thay thế dùng PXA cùng ứng dụng đó, kết hợp một máy đo công suất dòng EPM — cụ thể là N1913A hoặc Keysight N1914A — hoặc dòng P-Series, cùng mô-đun cảm biến N5532B.
Điểm cần nắm: lõi của máy thu đo vẫn là một máy phân tích tín hiệu chất lượng cao, nhưng phần mềm chuyên dụng biến nó thành thiết bị đo mức tuyến tính. Danh mục phép đo phản ánh đúng mục đích hiệu chuẩn: bộ đếm tần số, công suất RF tuyệt đối, mức RF điều hưởng (TRFL), TRFL có bám tần, độ sâu điều biên, độ lệch tần FM và PM, méo và SINAD điều chế, cùng nhóm phép đo âm tần.
Dải tần và băng thông thông tin
Tần số tối thiểu là 10 MHz khi ghép AC và 2 Hz khi ghép DC. Băng thông thông tin chuẩn là 25 MHz, mở rộng theo tuỳ chọn lên 40, 85, 160, 255 và 510 MHz. Các mô-đun cảm biến phủ tới 50 GHz với một đầu nối vào duy nhất — chi tiết nhỏ nhưng giá trị thực tế lớn, vì mỗi lần tháo lắp đầu nối là một lần đưa thêm bất định vào phép đo.

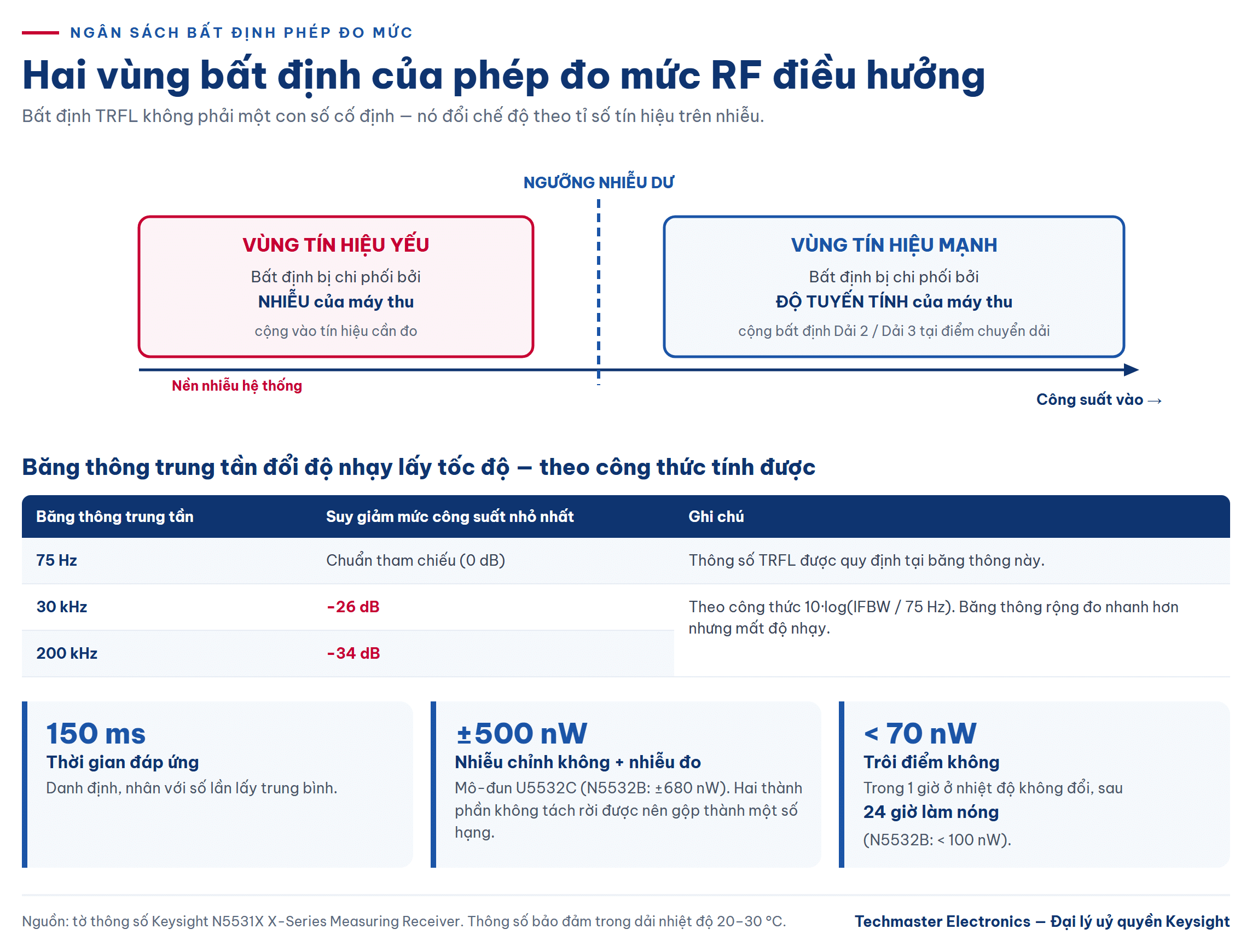

Hai vùng bất định của phép đo mức
Đây là khái niệm quan trọng nhất, phân biệt người dùng thành thạo với người mới. Bất định của phép đo mức RF điều hưởng không phải một con số cố định — nó chia làm hai vùng theo tỉ số tín hiệu trên nhiễu:
- Vùng tín hiệu mạnh: bất định bị chi phối bởi độ tuyến tính của máy thu đo. Máy có tuyến tính tới đâu thì phép đo chênh lệch mức chính xác tới đó.
- Vùng tín hiệu yếu: bất định bị chi phối bởi nhiễu của chính máy thu cộng vào tín hiệu cần đo.
Mức công suất vào tại đó bất định chuyển từ chế độ tuyến tính sang chế độ nhiễu gọi là ngưỡng nhiễu dư; mức nhỏ nhất chính là nền nhiễu hệ thống. Ngoài ra còn bất định Dải 2 và Dải 3 phát sinh khi máy chuyển dải đo — nếu điểm đo nằm ngay chỗ chuyển dải, phải cộng thêm chúng.
Băng thông trung tần đổi nền nhiễu theo cách tính được
Một đòn bẩy trực tiếp mà kỹ sư kiểm soát được là băng thông trung tần. Thông số TRFL được quy định tại băng thông 75 Hz. Khi chọn băng thông rộng hơn, mức công suất nhỏ nhất xấu đi theo đúng công thức 10·log(IFBW/75 Hz): chọn 30 kHz thì suy giảm 26 dB, chọn 200 kHz thì suy giảm 34 dB. Đổi lại, băng thông hẹp làm phép đo chậm hơn — thời gian đáp ứng danh định là 150 ms nhân với số lần lấy trung bình.
Nói cách khác, tốc độ và độ nhạy là hai đầu của cùng một cần gạt, và bạn quyết định vị trí của nó.

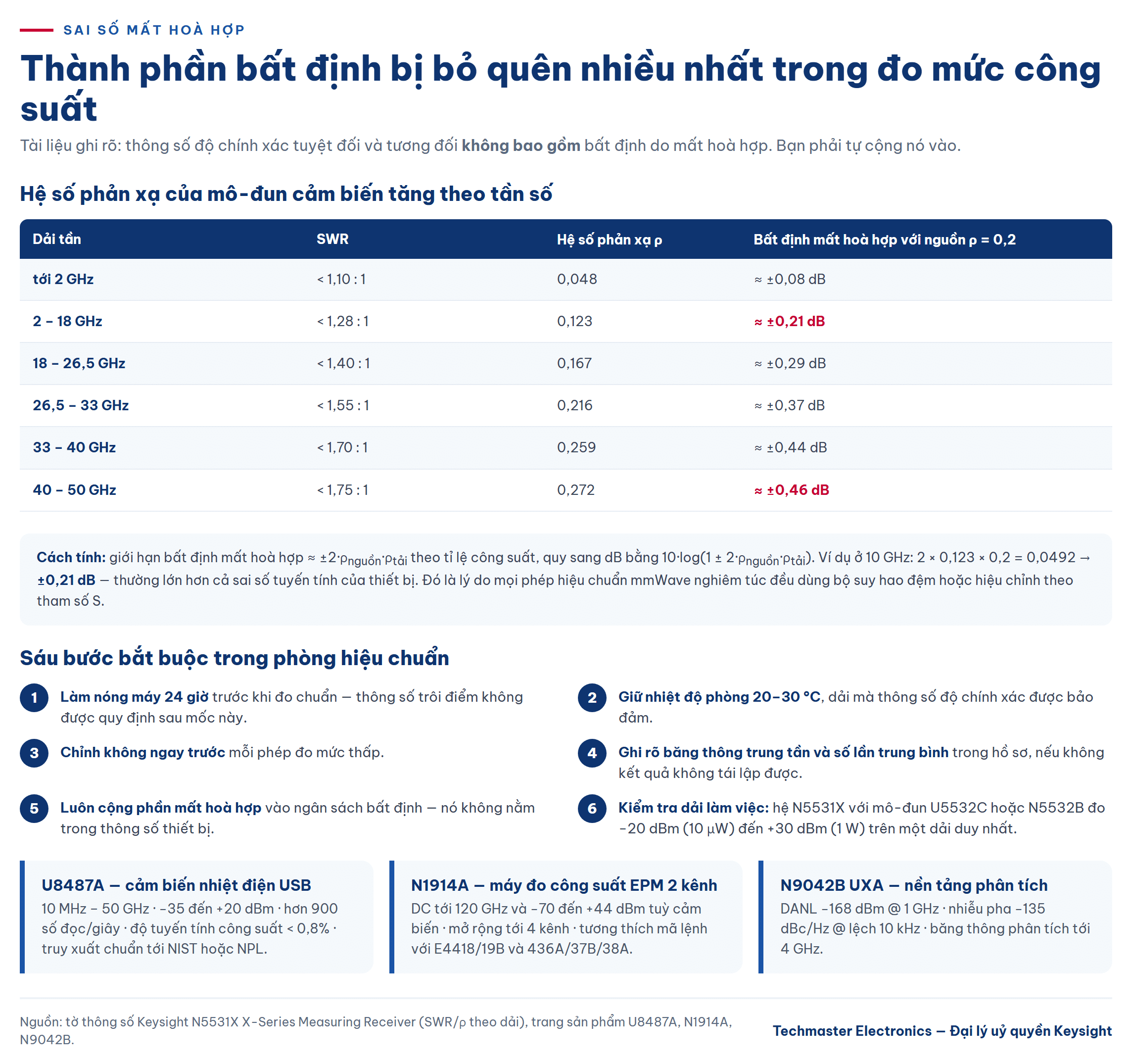

Sai số mất hoà hợp: thành phần bị bỏ quên nhiều nhất
Đây là cái bẫy lớn nhất trong đo mức công suất. Tài liệu kỹ thuật của N5531X ghi rõ: thông số độ chính xác tuyệt đối và tương đối không bao gồm bất định do mất hoà hợp. Nghĩa là con số đẹp trên tờ thông số chưa phải bất định thực tế của phép đo bạn đang làm — bạn phải tự cộng thêm phần mất hoà hợp giữa nguồn và cảm biến.
Hệ số phản xạ của mô-đun cảm biến tăng dần theo tần số, và tài liệu công bố cụ thể theo từng dải:
- Tới 2 GHz: SWR < 1,10:1 tương ứng ρ = 0,048
- 2 đến 18 GHz: SWR < 1,28:1 tương ứng ρ = 0,123
- 18 đến 26,5 GHz: SWR < 1,40:1 tương ứng ρ = 0,167
- 26,5 đến 33 GHz: SWR < 1,55:1 tương ứng ρ = 0,216
- 33 đến 40 GHz: SWR < 1,70:1 tương ứng ρ = 0,259
- 40 đến 50 GHz: SWR < 1,75:1 tương ứng ρ = 0,272
Giới hạn bất định mất hoà hợp xấp xỉ ±2·ρnguồn·ρtải theo tỉ lệ công suất. Ví dụ: đo ở 10 GHz với cảm biến ρ = 0,123 và nguồn ρ = 0,2 cho 2 × 0,123 × 0,2 = 0,0492, tức khoảng ±0,21 dB — thường lớn hơn cả sai số tuyến tính của thiết bị. Ở 40 GHz với ρ = 0,272, cùng nguồn đó cho ±0,46 dB; đó là lý do mọi phép hiệu chuẩn mmWave nghiêm túc đều dùng bộ suy hao đệm hoặc hiệu chỉnh theo tham số S.
Chính vì vậy, tính năng hiệu chỉnh theo tham số S và hệ số phản xạ, cùng tính bất định thời gian thực trên Keysight U8487A, là công cụ làm việc thật chứ không phải điểm cộng tiếp thị.
Cảm biến, máy đo công suất và truy xuất chuẩn

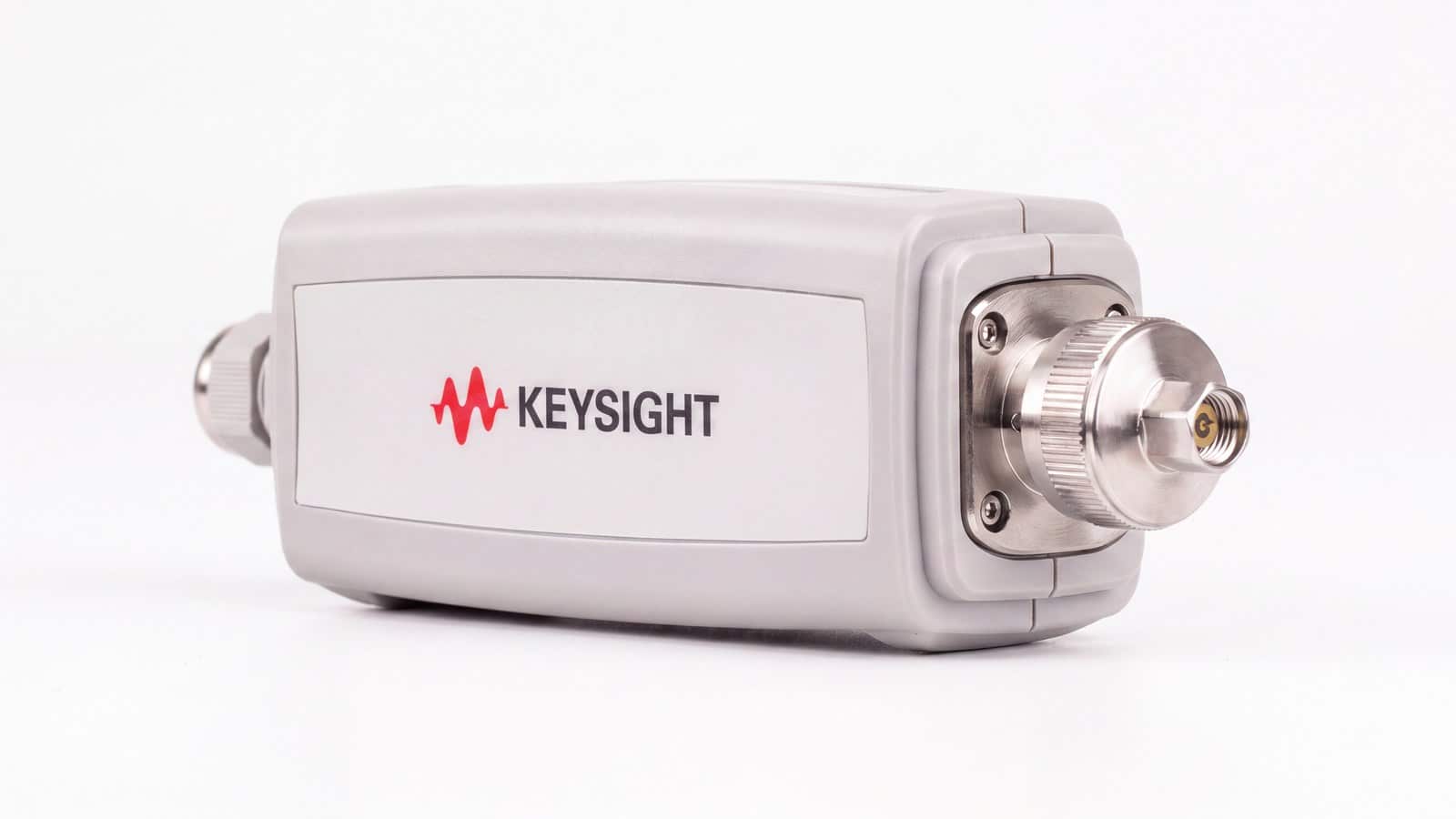

Trong đo mức công suất tuyệt đối, cảm biến mới là thiết bị quyết định độ chính xác. U8487A là cảm biến nhiệt điện USB phủ 10 MHz đến 50 GHz, dải đo −35 đến +20 dBm, tốc độ hơn 900 số đọc mỗi giây ở chế độ chạy tự do, độ tuyến tính công suất dưới 0,8%. Quan trọng nhất với phòng hiệu chuẩn: cảm biến được hiệu chuẩn truy xuất chuẩn tới NIST của Hoa Kỳ hoặc NPL của Anh — mắt xích bắt buộc để chứng chỉ của bạn có giá trị.
Cảm biến nhiệt điện được chọn cho công việc metrology vì nó đo công suất thực theo nguyên lý nhiệt, không phụ thuộc dạng điều chế — điều cảm biến diode vùng luật bình phương không luôn bảo đảm.
Về phía máy đo, N1914A là máy đo công suất hai kênh dòng EPM, phủ DC tới 120 GHz và dải −70 đến +44 dBm tuỳ cảm biến, mở rộng tới bốn kênh khi ghép thêm cảm biến USB dòng U2000/U8480 hoặc U2050 X-Series. Máy tương thích mã lệnh với các dòng E4418/19B và 436A/37B/38A — chi tiết đáng giá khi thay máy cũ trong hệ tự động đã chạy ổn định nhiều năm.
Khi phép đo cần cả phân tích phổ độ nhạy cao lẫn mức tuyệt đối, Keysight N9042B UXA là nền tảng phù hợp với DANL −168 dBm tại 1 GHz, nhiễu pha −135 dBc/Hz tại độ lệch 10 kHz và băng thông phân tích tới 4 GHz. Với các phép đo phát xạ theo tiêu chuẩn, kiến trúc máy thu và chế độ quét lại là chuyện khác — xem bài máy thu đo EMI: kiến trúc và chế độ quét theo CISPR 16.
Quy trình thực hành cho phòng hiệu chuẩn
- Làm nóng máy 24 giờ trước khi đo chuẩn. Thông số trôi điểm không được quy định sau 24 giờ làm nóng: dưới 70 nW với U5532C và dưới 100 nW với N5532B trong một giờ ở nhiệt độ không đổi.
- Giữ nhiệt độ phòng trong 20–30 °C, dải mà thông số độ chính xác được bảo đảm.
- Chỉnh không ngay trước phép đo mức thấp. Nhiễu chỉnh không cộng nhiễu đo là ±500 nW với U5532C và ±680 nW với N5532B; hai thành phần này không tách rời được nên được gộp thành một số hạng sai số.
- Ghi rõ băng thông trung tần và số lần trung bình trong hồ sơ, nếu không kết quả không tái lập được.
- Luôn cộng phần mất hoà hợp vào ngân sách bất định — nó không nằm trong thông số thiết bị.
- Kiểm tra dải làm việc của cảm biến. Dải công suất RF của hệ N5531X với mô-đun U5532C hoặc N5532B là −20 dBm (10 μW) đến +30 dBm (1 W) trên một dải duy nhất.
Kết luận
Phép đo mức chính xác không phải chuyện mua thiết bị đắt hơn, mà là hiểu ngân sách bất định của mình. Ba điều đáng nhớ: bất định TRFL chia thành vùng tuyến tính và vùng nhiễu với ngưỡng nhiễu dư ở giữa; băng thông trung tần đổi độ nhạy lấy tốc độ theo công thức tính được; và sai số mất hoà hợp — thường ±0,2 dB trở lên ở tần số cao — bạn phải tự cộng vào.
