Thông số kỹ thuật Máy phát xung – Keysight 81160A
Thông số kỹ thuật chung |
|
| Frequency Range | 1 µHz to 330 MHz (pulse)
1 µHz to 500 MHz (sine) |
| Waveforms | Noise, adjustable crest factor, sine, pulse, square, ramp, arbitrary waveform |
| Channels | 1 or 2, differential outputs |
| Output amplitude | 50 Ω into 50 Ω
50 Ω into open 50 mVPP to 5 VPP 100 mVPP to 10 VPP |
| Modulation types | AM, FM, PM, FSK, PWM external and internal, double pulse |
| Transition times | 1 ns to 1000 s (10% to 90%) |
| Output impedance | 50 Ω |
| Sample rate | 14-bit, 2.5 GSa/s arbitrary waveform |
| Memory #001 | Arbitrary: Up to 256k samples
Pattern: 4 Mbit |
| Memory #002 | Arbitrary: Up to 128k samples per channel Pattern: 2 Mbit per channel |
| Noise repetition rate | 20 days |
| Option pattern generator | Ideal and arbitrary bit shaped pattern
2-, 3- or 4-level signals PRBS up to 231 |
| Display | Color, bright |
| Programming interfaces | LAN, SCPI-1997, IEEE 488.2 (GPIB), USB |
| Supported drivers and software applications | Keysight VEE, IVI-COM, Keysight Bench Link Waveform Builder Pro, NI Labview, Matlab |

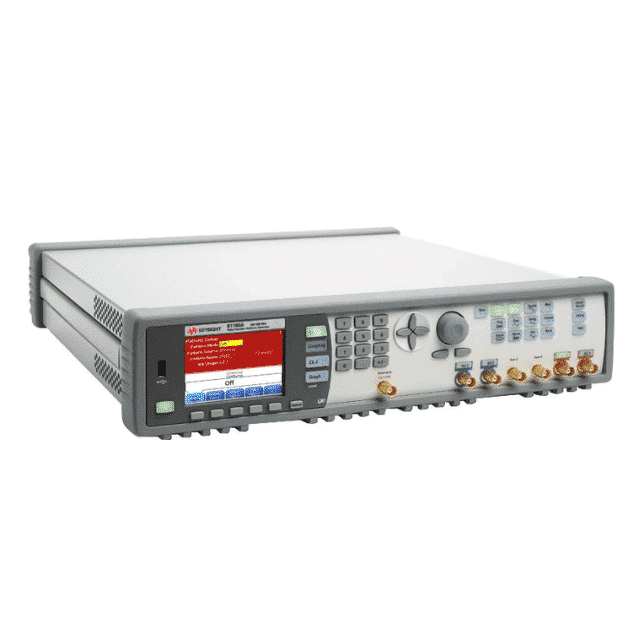

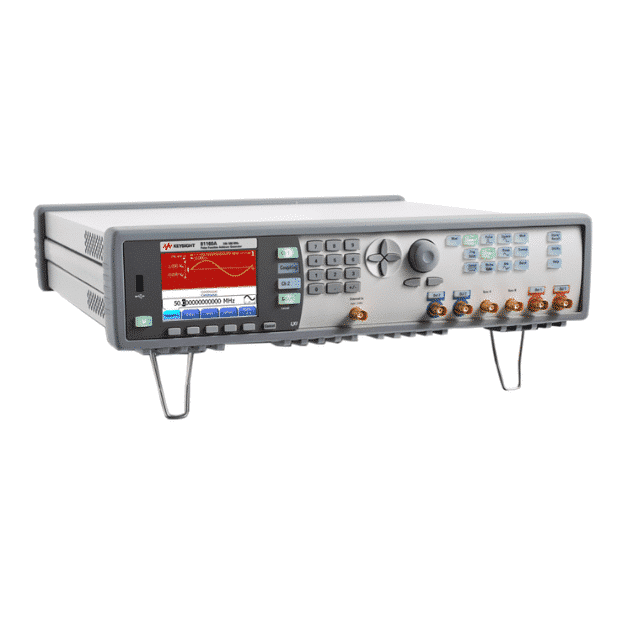

Máy phát xung – Keysight 81160A
Keysight 81160A là thiết bị tạo tín hiệu tích hợp cao cấp. Thiết bị mang đến nhiều giải pháp toàn diện cho các bài kiểm tra tín hiệu, kiểm tra nhiễu,…
Với khả năng tạo dạng sóng từ 1 µHz đến 330 MHz và 1 µHz đến 500 MHz, kết hợp bộ DAC với tốc độ cao, thiết bị cung cấp nhiễu Gaussian, sóng, nhiều modulation đa dạng (AM, FM, PM, PWM, FSK) cùng khả năng điều chỉnh chính xác thời gian trễ, độ rộng xung, tần số và chu kỳ.
Keysight 81160A hỗ trợ 2 kênh, đầu ra vi sai, bộ nhớ dạng sóng lên đến 256k điểm/kênh, và khả năng lưu mẫu dữ liệu tới 20 ngày, phù hợp với các ứng dụng kiểm thử nghiêm ngặt.
Cổng kết nối USB, GPIB, LAN và tương thích LXI giúp dễ dàng tích hợp vào hệ thống tự động hóa đo kiểm. Keysight là thiết bị lý tưởng cho các ứng dụng trong phòng lab R&D, thiết kế, và kiểm tra chức năng lẫn độ tin cậy.
