Thông số kỹ thuật của bộ tạo tín hiệu analog – Keysight AP5002A
General technical data: |
|
Tần số | 9 kHz đến 12, 20 hoặc 26 GHz |
Độ phân giải | 0.001 Hz (typical) |
Thời gian ổn định (Settling time) | 200 μs (typical)
300 μs (max) |
Khả năng điều biến | AM, FM, PM, Pulse, Frequency chirps |
Tốc độ chuyển đổi tần số | 300 µs |
Sóng hài tại 1 GHz | -30 dBc
-40 dBc (typical) |
Non-harmonics tại 1 GHz | -65 dBc
-75 dBc (typical) |
Công suất đầu ra | -20 đến +15 dBm
-120 đến +23 dBm (tùy chọn 1E1/1EA) |
Nhiễu pha tại 1 GHz, 20 kHz offset | -128 dBc / Hz
-130 dBc / Hz (typical) |

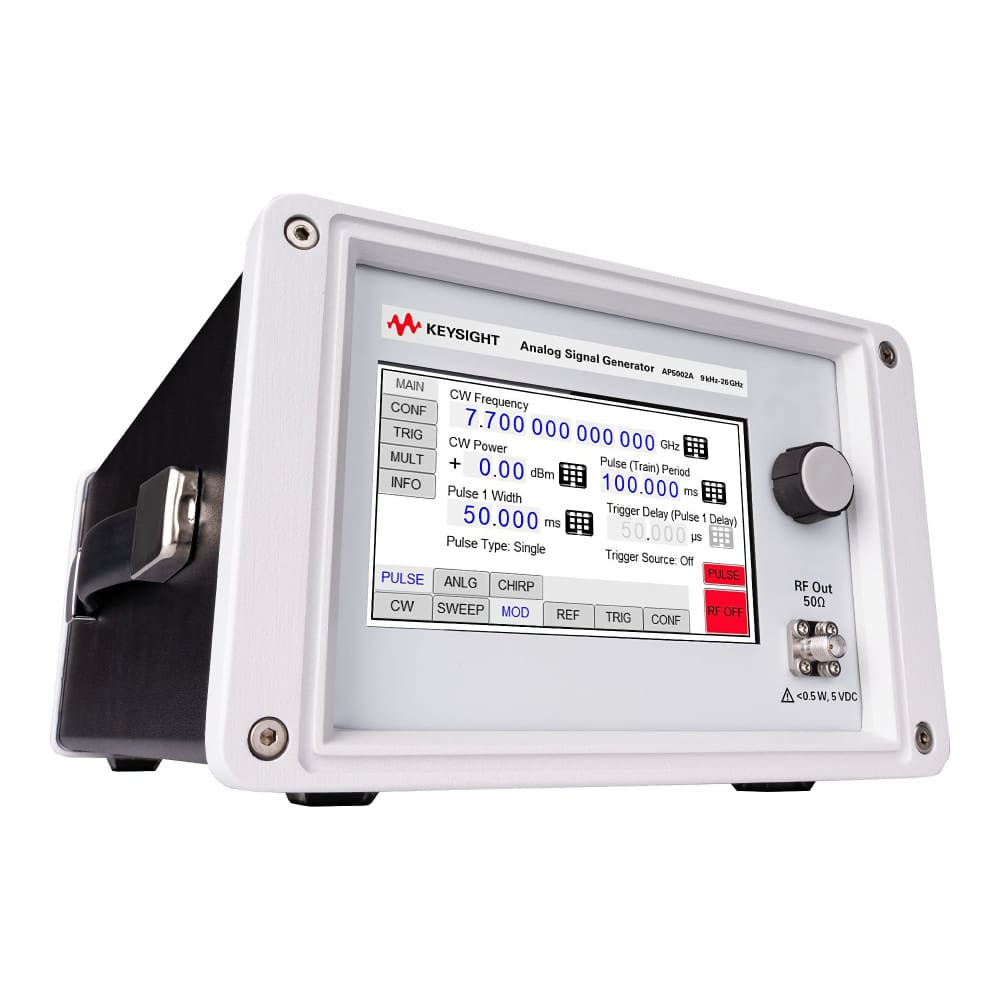

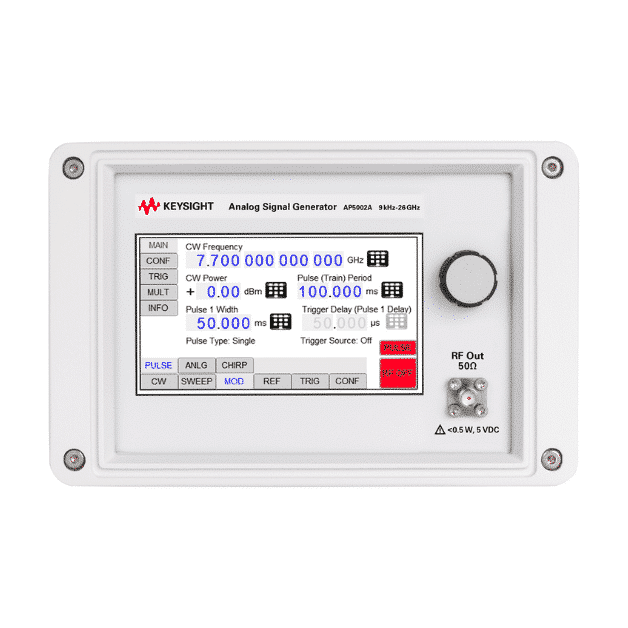

Keysight AP5002A: Máy phát tín hiệu analog với hiệu suất cao
Máy phát tín hiệu – Keysight AP5002A là thiết bị hiện đại được thiết kế dành cho các bài kiểm tra RF tiên tiến. Với dải tần rộng từ 9 kHz đến 12, 20 hoặc 26 GHz, thiết bị đảm bảo hiệu suất vượt trội trong nhiều ứng dụng khác nhau, bao gồm hàng không vũ trụ, viễn thông và quốc phòng.
Tính năng nổi bật:
- Phạm vi tần số rộng. Tùy chọn linh hoạt lên đến 26 GHz, phù hợp với nhiều môi trường kiểm tra đa dạng.
- Độ chính xác cao. Độ phân giải tần số 0,001 Hz và độ phân giải pha 0,1 độ, tạo tín hiệu chính xác.
- Hiệu suất nhiễu pha vượt trội. Độ nhiễu pha thấp đến -130 dBc/Hz tại 1 GHz, đảm bảo tín hiệu sạch.
- Khả Năng điều biến đa dạng. Hỗ trợ đồng thời AM, FM, PM và điều chế xung. Thiết bị lý tưởng cho các ứng dụng kiểm tra tín hiệu phức tạp.
- Công suất đầu ra mạnh mẽ. Lên đến +23 dBm với các tùy chọn tăng cường công suất, đáp ứng yêu cầu khắt khe.
Chức năng nâng cao:
- Thời gian ổn định nhanh. Thời gian ổn định tần số/cường độ chỉ 200 μs cho các điều chỉnh nhanh chóng.
- Khả năng quét kỹ thuật số. Quét tuyến tính, logarit và ngẫu nhiên với thời gian bước nhỏ nhất 400 μs.
- Linh hoạt tham chiếu bên ngoài. Khóa pha với tín hiệu tham chiếu bên ngoài từ 1 MHz đến 250 MHz, đảm bảo đồng bộ.
Bộ AP5002A có thiết kế nhỏ gọn, trọng lượng nhẹ (≤ 2,5 kg) và tích hợp liền mạch với các phòng thí nghiệm hiện đại thông qua giao diện LAN và USB.
