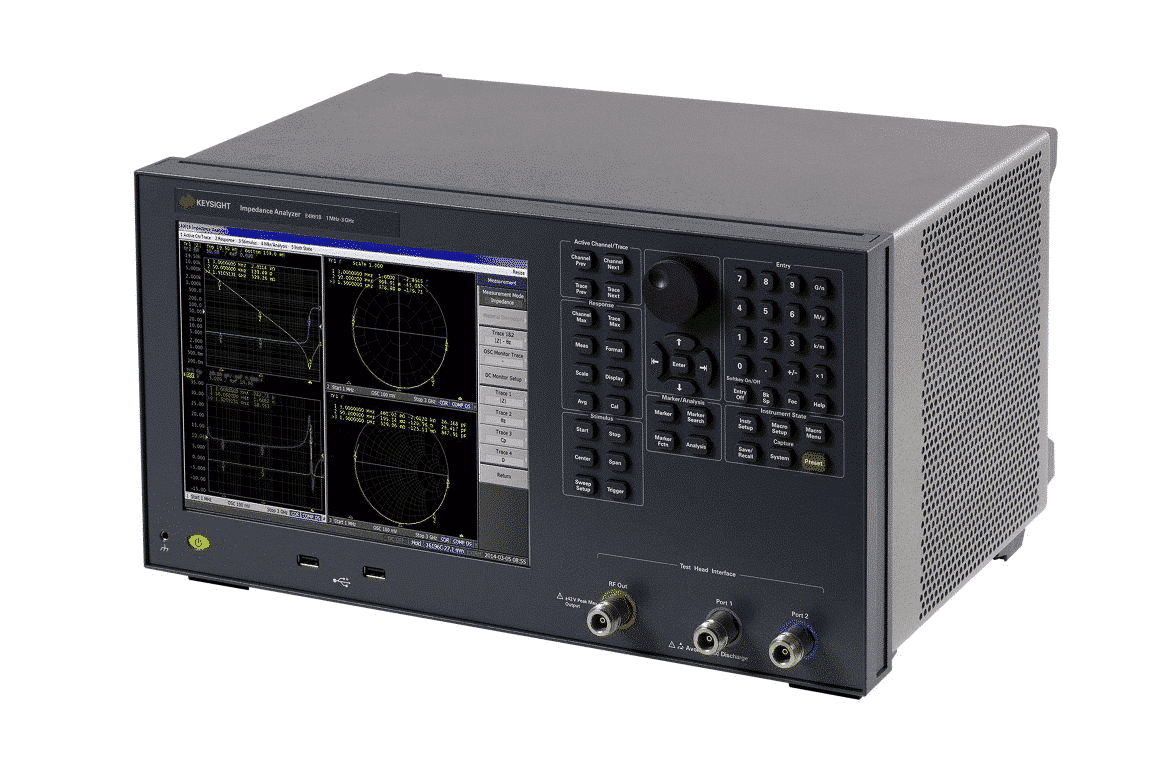

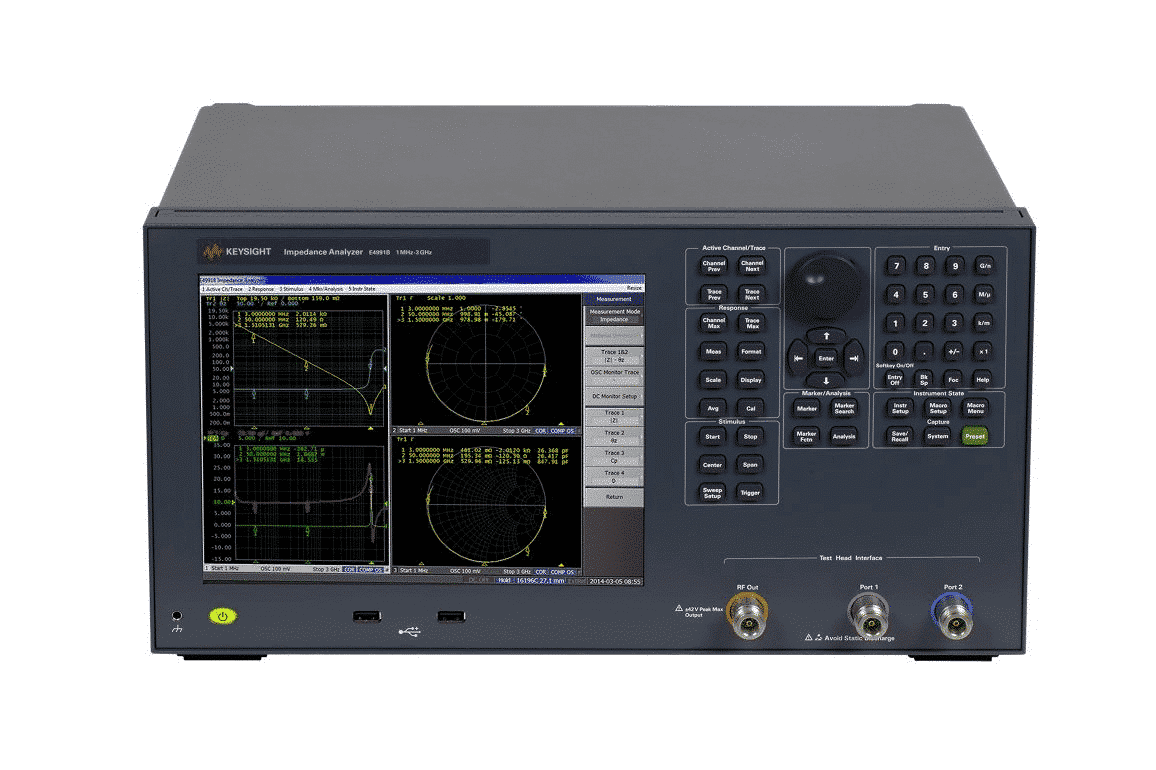

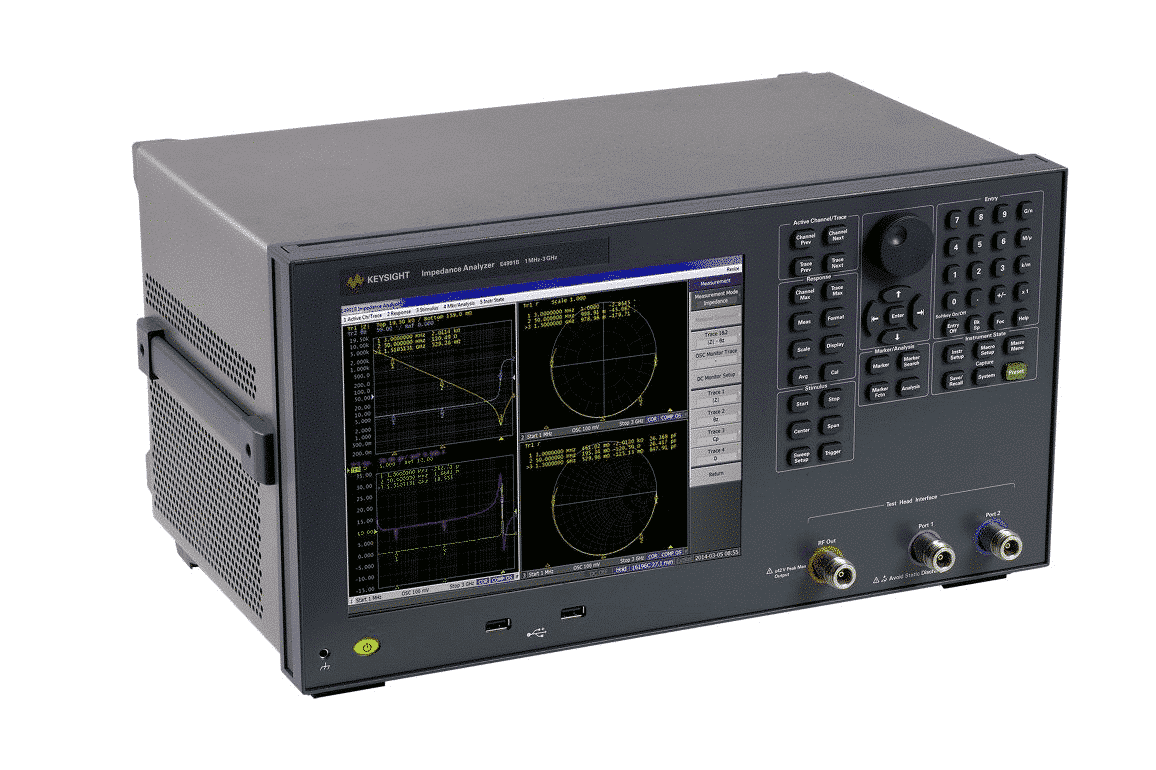

Máy phân tích trở kháng Keysight E4991B

Keysight E4991B – Máy phân tích trở kháng, 1 MHz đến 500 MHz / 1 GHz / 3 GHz

Tổng quan

Keysight E4991B là máy phân tích trở kháng hiệu năng cao, được thiết kế cho việc đặc trưng linh kiện điện tử, thiết bị bán dẫn và vật liệu. Với tùy chọn dải tần mở rộng đến 3 GHz, dải trở kháng rộng và khả năng phân tích vật liệu nâng cao, đây là giải pháp lý tưởng cho cả nghiên cứu và sản xuất.

Ứng dụng

• Đặc trưng linh kiện thụ động (tụ điện, cuộn cảm, điện trở)
• Đo kiểm thiết bị bán dẫn
• Kiểm tra vật liệu điện môi và từ tính
• Phân tích đặc tính theo nhiệt độ
• Đo trên wafer và vi linh kiện

Thông số kỹ thuật

• Dải tần số: 1 MHz đến 500 MHz / 1 GHz / 3 GHz (có thể nâng cấp)

• Độ chính xác: ±0.65%

• Dải trở kháng: 120 mΩ đến 52 kΩ (dải chính xác 10%)

• Tham số đo: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc¹, Idc¹ (cần Option 001)

• Nguồn bias tích hợp (Opt. 001): 0 V đến ±40 V, 0 A đến ±100 mA

• Màn hình: LCD màu 10.4-inch, 4 kênh / 4 vết, cảm ứng

• Phân tích dữ liệu: Phân tích mạch tương đương, kiểm tra giới hạn

• Đo vật liệu (Opt. 002): |εr|, εr′, εr′′, tanδ(ε), |μr|, μr′, μr′′, tanδ(μ)

• Đặc tính nhiệt (Opt. 007): Đo theo nhiệt độ

• Đo trên wafer (Opt. 010): Kết nối probe station chính xác đến 3 GHz

Tính năng nổi bật

• Dải tần nâng cấp linh hoạt

• Hỗ trợ DC bias phục vụ bán dẫn và vật liệu

• Đo đặc tính điện môi và từ tính nâng cao

• Hỗ trợ đo trên wafer và vi linh kiện

• Tích hợp với Keysight N1500A-005 Material Measurement Suite để đơn giản hóa thiết lập và báo cáo (tới 1 GHz)
