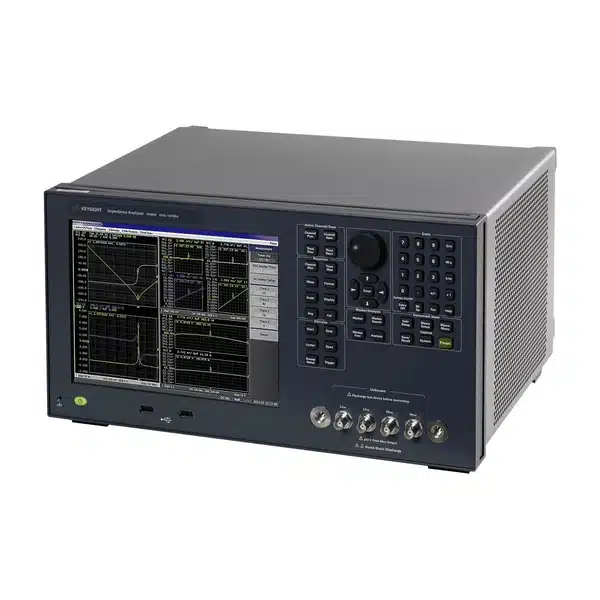

Máy phân tích trở kháng Keysight E4990A

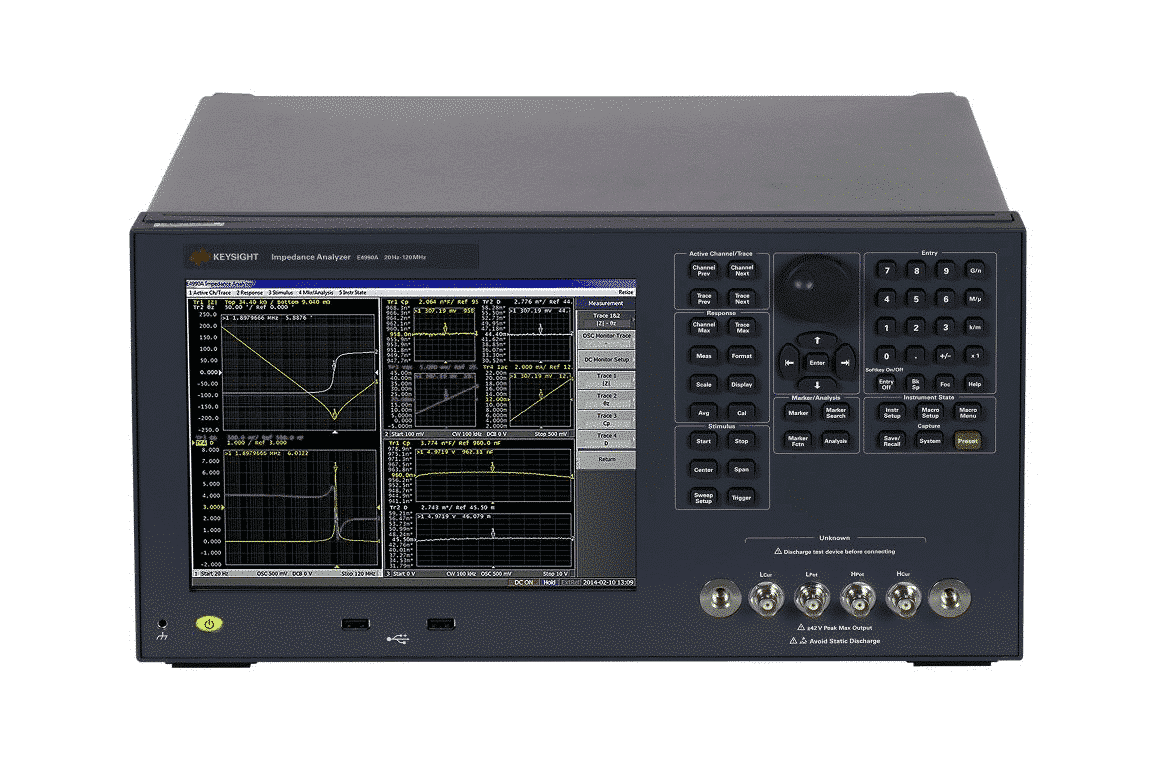

Keysight E4990A – Máy phân tích trở kháng, 20 Hz đến 10/20/30/50/120 MHz

Tổng quan

Keysight E4990A là máy phân tích trở kháng chính xác với dải tần từ 20 Hz đến 120 MHz, đạt độ chính xác hàng đầu ±0.045% (typ.). Thiết bị tích hợp nguồn DC bias ±40 V và dải trở kháng rộng từ 25 mΩ đến 40 MΩ, lý tưởng cho đo lường linh kiện, bán dẫn và vật liệu.

Ứng dụng

• Đo kiểm linh kiện thụ động (tụ, cuộn cảm, điện trở)
• Phân tích bán dẫn và đặc tính vật liệu
• Đảm bảo chất lượng và kiểm tra đầu vào
• Nghiên cứu, phát triển và dây chuyền sản xuất

Thông số kỹ thuật

• Dải tần số: 20 Hz đến 10/20/30/50/120 MHz (có thể nâng cấp)

• Độ chính xác: ±0.08% (±0.045% typ.)

• Dải trở kháng: 25 mΩ đến 40 MΩ (10% dải chính xác)

• Tham số đo: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, Z phức, Y phức, Vac, Iac, Vdc, Idc

• Nguồn bias tích hợp: 0 V đến ±40 V, 0 A đến ±100 mA

• Màn hình: LCD màu 10.4-inch, 4 kênh / 4 vết, cảm ứng

• Phân tích dữ liệu: Phân tích mạch tương đương, kiểm tra giới hạn (limit line test)

• Tùy chọn tốc độ: Option 001 (cho phiên bản 10M/20M/30M/50M)

Tính năng nổi bật

• Dải tần rộng đáp ứng nhiều nhu cầu kiểm tra khác nhau

• Hỗ trợ DC bias phục vụ phân tích nâng cao bán dẫn và vật liệu

• Công cụ phân tích và hiển thị dữ liệu trực quan

• Khả năng nâng cấp linh hoạt theo nhu cầu
