Máy phân tích mạng vector - Keysight E5063A

Máy phân tích mạng vector ENA – Keysight E5063A

Giá: Liên hệ

More Features:

DUT examples

Antennas for smartphones, cellular base stations, WLAN, and other wireless communication devices
Other simple RF passive components such as filters, cables, connectors, attenuators, couplers, isolators, and dividers

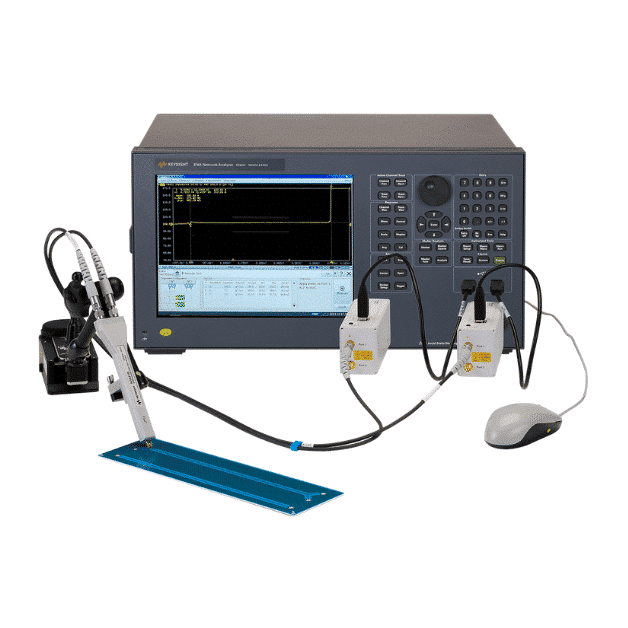

Impedance test of PC board (PCB)
Wireless power transfer coils/resonators
Dielectric materials

Thông số kỹ thuật Máy phân tích mạng vector ENA – Keysight E5063A

General technical data:
Maximum frequency	18 GHz
Dynamic range	117 dB (spec), 122 dB (typical)
Test port	2-port 50 Ω S-parameter test set
Stability	0.01 dB/°C
Channel	32 channels (Max.)
Trace noise	0.005 dBrms (spec), 0.002 dBrms (typ.)
Source power	–20 to 0 dBm
Sweep type	Linear & Log frequency, Segment
NOP	10,001 points (Max.)
Key software capability	Fixture simulator, Time domain analysis/Test Wizard option, Wireless power transfer analysis, and Materials measurement
Interface	LAN, USB (front 2, rear 4), USBTMC, GPIB, Handler I/O
Display	10.4 inch multi-touchscreen
Dimension	432 mm (W) × 297 mm (D) × 222 mm (H)
Weight	11.8 kg
Operating system	Windows 10
Measurement parameters	S-parameters (single-ended, mixedmode), TDR and single-ended TDT parameters, Wireless power transfer efficiency
Calibration capabilities	SOLT, Adapter removal/insertion, ECal, TRL, Unknown thru, Waveguide

Máy phân tích mạng vector ENA – Keysight E5063A

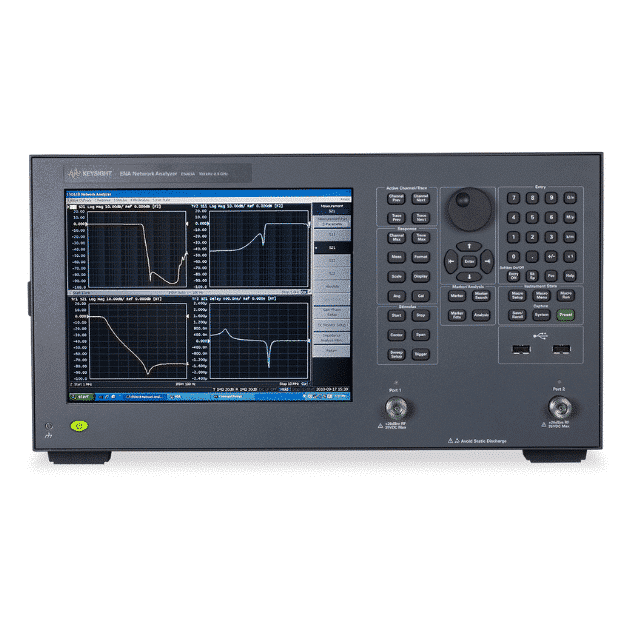

Keysight E5063A là máy phân tích mạng vector (VNA) thuộc dòng ENA. Thiết bị cung cấp các giải pháp đo S-parameter chính xác và linh hoạt cho nhiều ứng dụng RF và microwave. Ngoài ra, Keysight E5063A còn hỗ trợ tần số từ 100 kHz đến 18 GHz (tùy chọn), giúp người dùng dễ dàng mở rộng phạm vi đo theo nhu cầu.

Với 2 cổng đo tích hợp, dải động (dynamic range) rộng đến 122 dB, độ nhiễu thấp và hỗ trợ lên đến 10.001 điểm đo, E5063A là thiết bị lý tưởng cho các ứng dụng phân tích mạch, kiểm tra thiết bị truyền dẫn, mạch in (PCB), vật liệu RF, cảm biến và hệ thống truyền điện không dây (WPT).

Keysight E5063A còn tích hợp màn hình cảm ứng 10.4 inch, giao diện trực quan, hỗ trợ đo quét tuyến tính, log, phân đoạn và điều khiển từ xa thông qua LAN, USB, GPIB (tùy chọn). Ngoài ra, tích hợp thêm phần mềm tùy chọn giúp người dùng thực hiện các phép đo như Distance-to-Fault, phân tích thời gian, mô phỏng mạch ghép (fixture simulation) một cách nhanh chóng và hiệu quả.

Keysight E5063A là lựa chọn mạnh mẽ và phù hợp cho các kỹ sư trong các ứng dụng R&D, kiểm tra sản phẩm, và đánh giá hiệu suất hệ thống RF với chi phí hợp lý.
