Thông số kỹ thuật Máy phân tích mạng vector – Keysight E5061B
General technical data: |
|
| Maximum frequency | 3 GHz |
| Dynamic range | 120 dB |
| Noise floor | – 110 dBm |
| Harmonics | – 25 dBc |
| Output power | 10 dBm |
| Trace noise | 0.005 dB rms |
| Number of Built-in ports | 2 ports |
| Measurement Points | 2 to 1601 points per trace |
| Best speed at 201 point, 1 Sweep | 9 ms |
| Sweep types: | Linear, log, segment, power, DC bias |
| Environmental Conditions | Operating temperature: +5 to +40 °C
Storage temperature: –10 to +60 °C Humidity: 20% to 80% RH (non-condensing) |
| Display | 10.4-inch XGA (1024 x 768) touch screen LCD |
| Dimension | 426 mm (W) × 297 mm (D) × 144 mm (H) |
| Weight | 13.1 kg to 14.4 kg depending on configuration |
| Connectivity | LAN, USB, GPIB (optional), VGA, external trigger, 10 MHz reference input/output |
| Components | Cables
Amplifiers Resonators DC-DC Converters/PDNs Antenna/Coil/RFIDs Filters LCR Components |
| Applications | S-Parameters
Distance-To-Fault Return Loss Insertion Loss/Gain LF Circuits (5 Hz) |

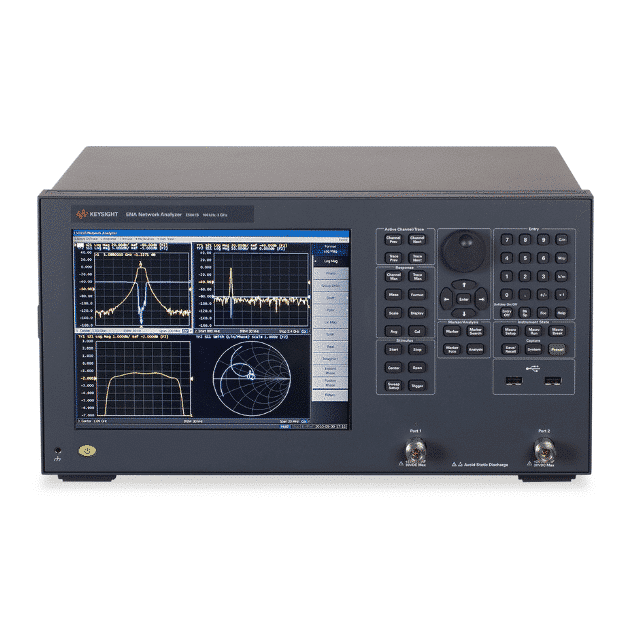

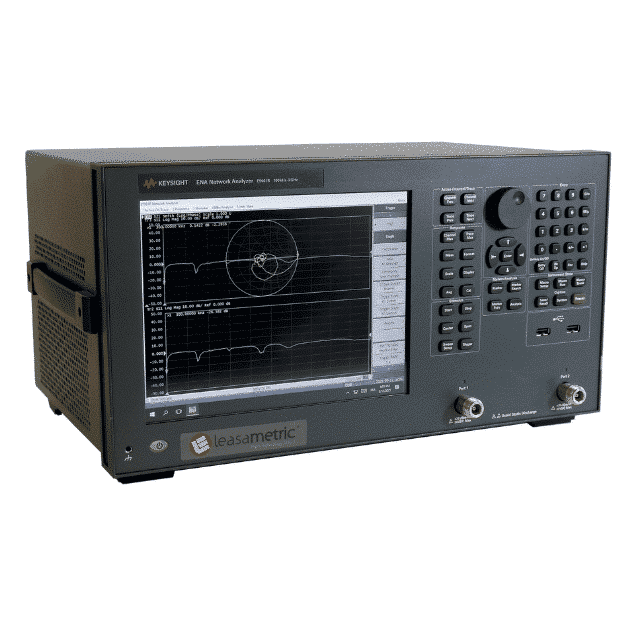

Máy phân tích mạng vector ENA – Keysight E5061B
Keysight E5061B là máy phân tích mạng vector (VNA) thuộc dòng ENA Series, cung cấp giải pháp đo lường S-parameter mạnh mẽ với độ chính xác cao, phù hợp cho các ứng dụng phát triển mạch RF/microwave, thiết kế mạch analog, kiểm tra linh kiện và phân tích hệ thống truyền dẫn. Thiết bị hỗ trợ dải tần từ 5 Hz đến 500 MHz, 1.5 GHz hoặc 3 GHz, tùy theo tùy chọn cấu hình, giúp linh hoạt trong nhiều nhu cầu kỹ thuật.
Với khả năng đo S11, S21, S12, S22, đo trở kháng, độ phản xạ, tổn hao truyền dẫn và độ trễ nhóm, E5061B mang lại độ chính xác cao nhờ các loại hiệu chuẩn như hiệu chuẩn 2-port đầy đủ, one-port, enhanced response, và hỗ trợ hiệu chuẩn tự động bằng module ECal. Độ động hệ thống lên đến 120 dB, độ nhiễu nền rất thấp và ổn định nhiệt độ tốt giúp đảm bảo kết quả đo tin cậy ngay cả trong các môi trường đòi hỏi khắt khe.
Thiết bị tích hợp màn hình cảm ứng LCD 10.4 inch độ phân giải XGA (1024 x 768), giao diện trực quan và dễ sử dụng. Các chức năng nâng cao như phân tích truyền năng lượng không dây, đo mạch cộng hưởng, phân tích trở kháng, cùng khả năng mở rộng qua USB, LAN, GPIB giúp E5061B trở thành một công cụ phân tích toàn diện. Ngoài ra, thiết bị còn hỗ trợ cổng nguồn DC Bias (lên đến ±40V), phù hợp cho các ứng dụng phân tích linh kiện chủ động.
Với thiết kế nhỏ gọn, giao diện thân thiện và hiệu năng vượt trội, Keysight E5061B là lựa chọn lý tưởng cho các phòng R&D, giáo dục kỹ thuật, hay các nhà sản xuất linh kiện điện tử cần độ chính xác cao và khả năng xử lý linh hoạt trong đo lường mạng.
