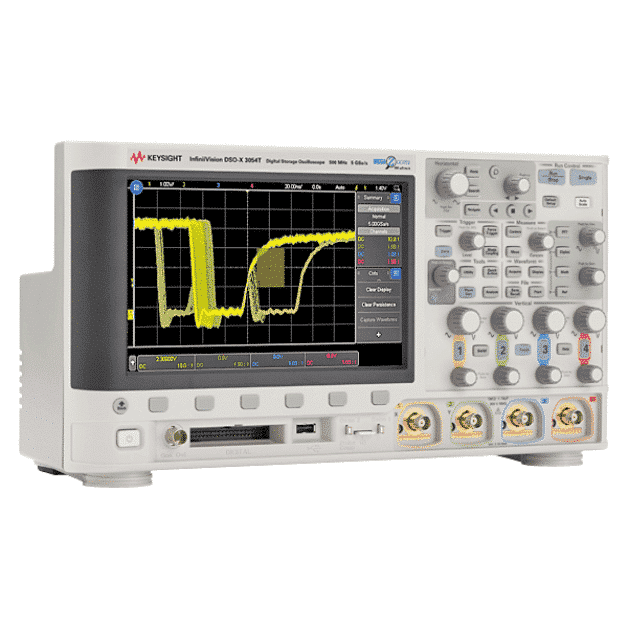

Máy hiện sóng Keysight – DSOX3054T

Thông số kỹ thuật của máy hiện sóng Keysight – DSOX3054T

Dữ liệu kỹ thuật chung:
Băng thông:	500 MHz
Thời gian tăng (10% đến 90%):	≤ 700 ps
Số kênh đầu vào:	4
Tốc độ lấy mẫu tối đa:	5 GSa/s (nửa kênh), 2.5 GSa/s (tất cả các kênh)
Độ sâu bộ nhớ tối đa:	4 Mpts (nửa kênh), 2 Mpts (tất cả các kênh)
Kích thước và loại màn hình:	8.5 inch, cảm ứng điện dung, hỗ trợ cử chỉ
Tốc độ cập nhật dạng sóng:	> 1,000,000 dạng sóng mỗi giây
Cổng kết nối:	Tiêu chuẩn: USB 2.0 (thiết bị, máy chủ), LAN (10/100Base-T), Video out WVGA Cổng tùy chọn: GPIB Kích hoạt ra: Cổng BNC (chế độ hỗ trợ: Trigger, Mask, và Sync Pulse)



Hệ thống dọc (Kênh Analog):
Giới hạn băng thông phần cứng:	20 MHz (có thể chọn)
Kênh đầu vào:	AC, DC
Trở kháng đầu vào:	Tùy chọn: 1 MΩ ± 1% (14 pF), 50 Ω ± 1.5%
Dải độ nhạy đầu vào:	Các mẫu từ 100 MHz đến 500 MHz: 1 mV/div đến 5 V/div (1 MΩ và 50 Ω) Các mẫu 1 GHz: 1 mV/div đến 5 V/div (1 MΩ), 1 mV/div đến 1 V/div (50 Ω)
Độ phân giải dọc:	8 bit (độ phân giải đo lường là 12 bit khi trung bình)
Điện áp đầu vào tối đa:	135 Vrms; 190 Vpk



Hệ thống ngang (Kênh Analog):
Phạm vi cơ sở thời gian:	1 ns/div đến 50 s/div
Độ chính xác cơ sở thời gian:	“± 1.6 ppm cộng với yếu tố làm giảm hiệu suất (năm đầu tiên: ± 0.5 ppm, năm thứ hai: ± 0.7 ppm, năm thứ 5: ± 1.5 ppm, năm thứ 10: ± 2.0 ppm).
Phạm vi độ trễ cơ sở thời gian:	Pre-trigger: Lớn hơn của 1 độ rộng màn hình hoặc 250 μs Post-trigger: 1 s đến 500 s
Phạm vi lệch pha kênh-đến-kênh:	± 100 ns



Hệ thống dọc (Kênh Digital):
Kênh kỹ thuật số đầu vào:	16 kênh số (D0 đến D15. Pod 1: D7 ~ D0, Pod 2: D15 ~ D8)
Ngưỡng đầu vào:	Trên mỗi pod
Lựa chọn ngưỡng:	TTL (+1.4 V), CMOS 5V (+2.5 V), ECL (- 1.3 V), người dùng định nghĩa (chọn theo pod)
Điện áp đầu vào tối đa:	± 40 V peak CAT I
Độ chính xác ngưỡng:	± (100 mV + 3% giá trị ngưỡng)
Phạm vi động đầu vào tối đa:	± 10 V quanh ngưỡng
Dao động điện áp tối thiểu:	500 mVpp
Trở kháng đầu vào:	100 kΩ ± 2% tại đầu đầu dò
Dung lượng đầu vào:	~8 pF
Độ phân giải dọc:	1 bit



Hệ thống ngang (Kênh Digital):
Độ rộng xung tối thiểu có thể phát hiện:	5 ns
Độ lệch kênh với kênh:	2 ns (điển hình); 3 ns (tối đa)



Hệ thống Trigger:
Các chế độ:	Normal, Auto, Single, Force
Ghép nối Trigger:	DC, AC, LF Reject, HF Reject, Noise Reject
Phạm vi giữ kích hoạt:	40 ns đến 10.00 s



Vôn kế kỹ thuật số:
Chức năng:	ACrms, DC, DCrms
Độ phân giải:	ACV/DCV: 3 digits
Tốc độ đo lường:	100 lần/giây



WaveGen – Máy phát tín hiệu tích hợp
Dạng sóng:	Sin, Vuông (Square), Ramp (Dốc tuyến tính), Xung (Pulse), DC (Dòng điện một chiều), Nhiễu (Noise), Sinc (Sinc cardinal), Tăng theo hàm mũ, Giảm theo hàm mũ, Tim mạch (Cardiac), Xung (Gaussian Pulse), Tùy ý (Arbitrary)
Hình sine:	Phạm vi tần số: 0.1 Hz đến 20 MHz
Hình xung:	Phạm vi tần số: 0.1 Hz đến 10 MHz
Hình dốc:	Phạm vi tần số: 0.1 Hz đến 200 kHz
Nhiễu:	Băng thông: 20 MHz (điển hình)
Tần số	Độ chính xác hình sin và dốc: 130 ppm (tần số < 10 kHz); 50 ppm (tần số > 10 kHz) Độ chính xác hình vuông và xung: [50 + tần số/200] ppm (tần số < 25 kHz); 50 ppm (tần số ≥ 25 kHz) Độ phân giải: 0.1 Hz hoặc 4 chữ số, tùy cái nào lớn hơn
Hệ số DC:	Phạm vi: ± 2.5 V vào Hi-Z; ± 1.25 V vào 50 ohms Độ phân giải: 100 μV hoặc 3 chữ số, tùy cái nào lớn hơn Độ chính xác: ± 1.5% của biên độ ± 3 mV
Biên độ:	Phạm vi: 20 mVpp đến 5 Vpp vào Hi-Z; 10 mVpp đến 2.5 Vpp vào 50 ohms Độ chính xác: 2% (tần số = 1 kHz)



Các phép toán dạng sóng:
Các phép toán:	Cộng,Trừ, Nhân, Chia,Tính đạo hàm, Tính tích phân, FFT, Công thức Ax + B, Bình phương, Căn bậc hai, Giá trị tuyệt đối, Common logarithm, Natural logarithm, Số mũ, Số mũ với cơ số 10, Bộ lọc thông thấp, Bộ lọc thông cao, Giá trị trung bình, Độ trượt (Smoothing), envelope, Phóng to (Magnify), Giữ giá trị lớn nhất, Giữ giá trị nhỏ nhất, Xu hướng đo, Logic bus biểu đồ (Timing or State), Tín hiệu nối tiếp biểu đồ (CAN, CAN FD, LIN, and SENT)
FFT:	Window: Hanning, Flat Top, Rectangular, Blackman-Harris, Bartlett – lên đến độ phân giải 64 kpts

Keysight DSOX3054T: Giải pháp toàn diện cho mọi nhu cầu đo lường

Máy hiện sóng Keysight DSOX3054T cung cấp băng thông 500 MHz, tốc độ lấy mẫu 5 GSa/s và độ sâu bộ nhớ lên đến 4 Mpts, đáp ứng nhu cầu phân tích tín hiệu chính xác và hiệu quả. Với tốc độ cập nhật dạng sóng hơn 1.000.000 dạng sóng mỗi giây, DSOX3054T đảm bảo khả năng bắt và phân tích các tín hiệu thoáng qua phức tạp mà các thiết bị khác có thể bỏ lỡ. Máy phù hợp cho các ứng dụng trong điện tử, viễn thông, tự động hóa và nghiên cứu giáo dục, mang đến hiệu suất ổn định và các tính năng tiên tiến cho cả chuyên gia lẫn sinh viên kỹ thuật.

Chức năng đo lường của máy hiện sóng Keysight DSOX3054G

Máy hiện sóng DSOX3054T mang đến khả năng đo lường chính xác, với tốc độ lấy mẫu 5 GSa/s và tốc độ cập nhật dạng sóng hơn 1 triệu dạng sóng mỗi giây. Những thông số này cho phép người dùng quan sát và phân tích tín hiệu nhanh chóng và chính xác. Với băng thông 500 MHz, thiết bị phù hợp cho các ứng dụng nghiên cứu phát triển, giáo dục kỹ thuật và kiểm tra công nghiệp.

Thiết kế thân thiện, dễ sử dụng:

Keysight DSOX3054T được trang bị màn hình cảm ứng điện dung 8.5 inch, mang đến giao diện người dùng trực quan và dễ sử dụng. Các tính năng như Auto Scale và Zone Triggering giúp đơn giản hóa quá trình cài đặt và phân tích tín hiệu, tiết kiệm thời gian đáng kể cho người dùng. Các bảng điều khiển tùy chỉnh và giao diện rõ ràng giúp người dùng nhanh chóng điều chỉnh thông số và nâng cao năng suất làm việc.

Công cụ phân tích mạnh mẽ :

Máy hiện sóng Keysight DSOX3054T được tích hợp các công cụ phân tích tiên tiến, bao gồm:

• Đo lường tự động giúp nhanh chóng nhận diện hành vi tín hiệu.
• Phân tích FFT để kiểm tra chi tiết tín hiệu trong miền tần số.
• Giải mã tín hiệu kỹ thuật số hỗ trợ các giao thức như I²C, SPI, UART và CAN.

Công cụ này giúp người dùng dễ dàng phát hiện lỗi, tối ưu thiết kế mạch, đánh giá chất lượng tín hiệu. Thiết bị còn hỗ trợ xuất dữ liệu và lưu trữ hình ảnh dạng sóng. Từ đó, giúp việc báo cáo và chia sẻ kết quả trở nên thuận tiện và dễ dàng hơn.

Trang bị tính năng WaveGen trên máy hiện sóng:

Máy hiện sóng Keysight DSOX3054T được trang bị máy phát dạng sóng tích hợp WaveGen. Thiết bị cung cấp khả năng tạo ra các dạng sóng như sine, square, triangle, pulse và dạng sóng tùy ý. Với tần số lên đến 20 MHz, khả năng điều chế tín hiệu, WaveGen mô phỏng tín hiệu linh hoạt. Phù hợp với các ứng dụng trong các bài kiểm tra và phân tích.

Người dùng có thể tạo, chỉnh sửa và áp dụng dạng sóng trực tiếp thông qua giao diện màn hình cảm ứng, giúp quy trình tạo và kiểm tra tín hiệu trở nên đơn giản và hiệu quả hơn.
