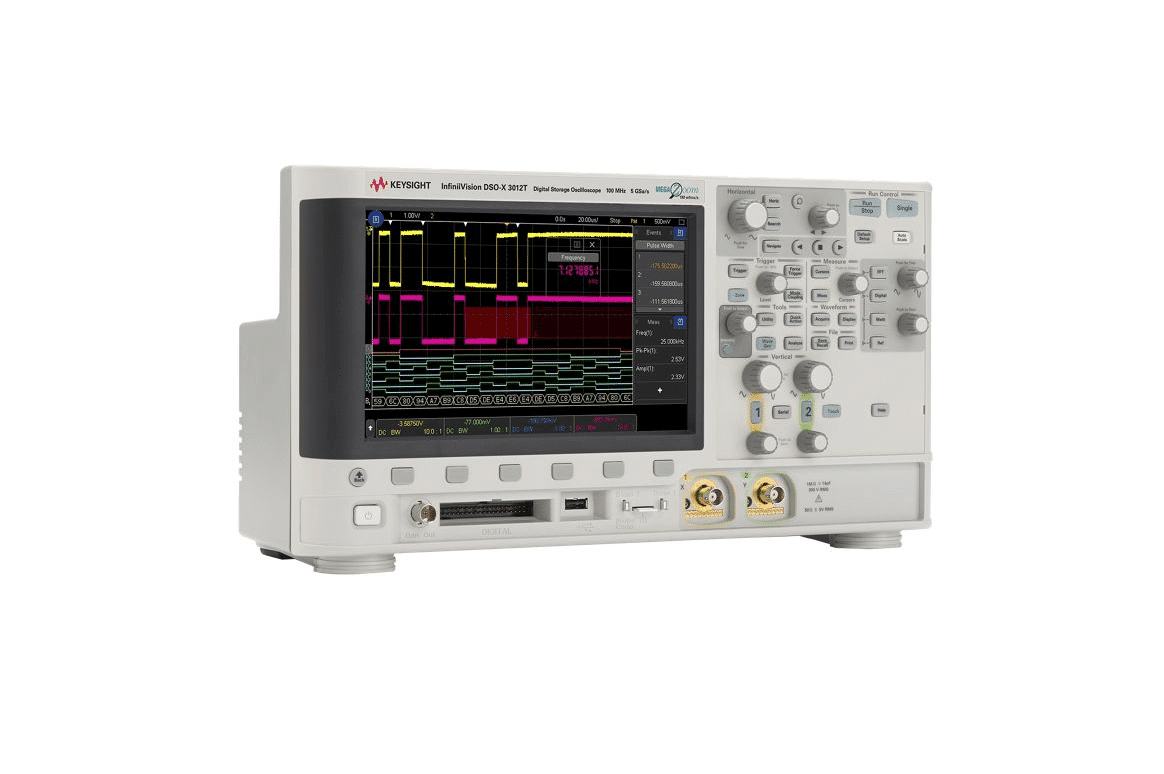

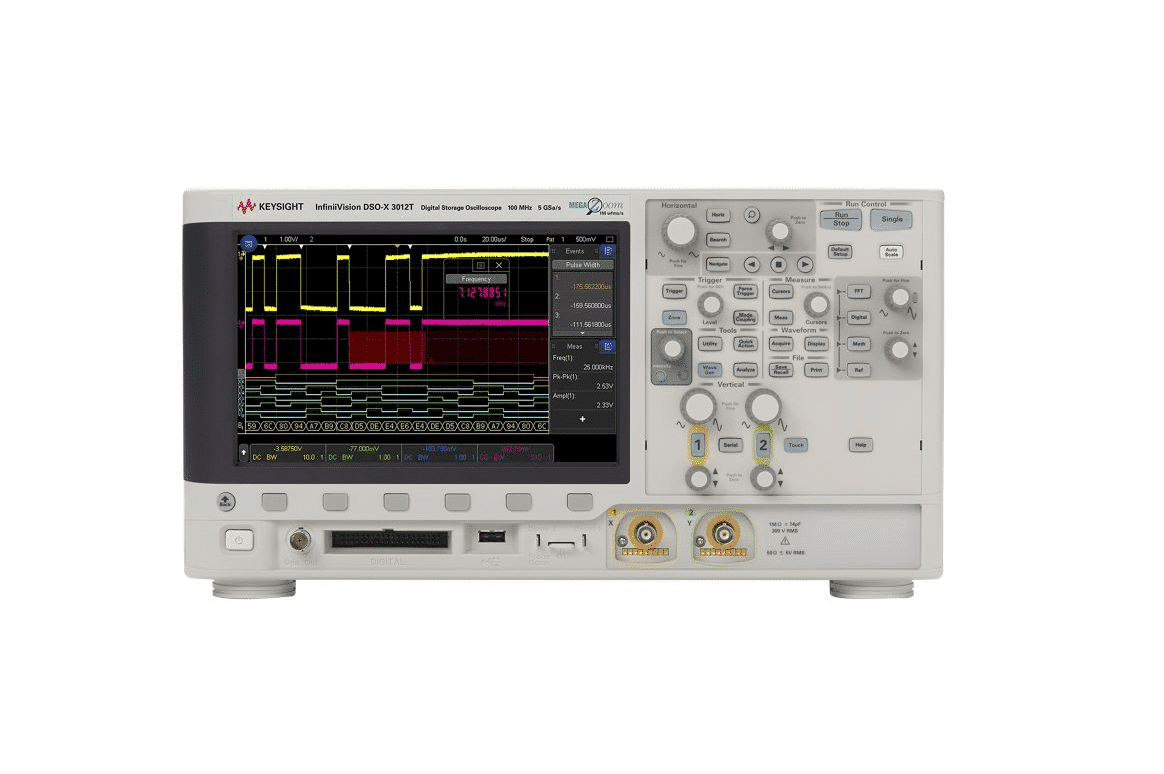

Máy hiện sóng Keysight DSOX3012T

Máy hiện sóng Keysight DSOX3012T – 100 MHz, 2 Analog Channels

Tổng quan

Keysight DSOX3012T là máy hiện sóng kỹ thuật số hiệu năng cao, được thiết kế dành cho các kỹ sư, nhà nghiên cứu và chuyên viên kỹ thuật cần độ chính xác và tốc độ phản hồi vượt trội trong phân tích tín hiệu.
Với băng thông 100 MHz và 2 kênh tương tự, thiết bị mang đến khả năng đo lường đáng tin cậy, hỗ trợ quá trình chẩn đoán, kiểm thử và phát triển mạch điện tử trong môi trường nghiên cứu, giáo dục, cũng như sản xuất công nghiệp.

Máy được trang bị màn hình cảm ứng điện dung 8.5 inch cùng giao diện người dùng trực quan, giúp thao tác nhanh và tối ưu trải nghiệm sử dụng. Tính năng Zone Touch Trigger độc quyền cho phép người dùng cô lập tín hiệu chỉ bằng một thao tác chạm – giúp tiết kiệm thời gian và nâng cao độ chính xác khi phân tích.

Chức năng đo lường và phân tích

Keysight DSOX3012T nổi bật với tốc độ cập nhật dạng sóng lên đến 1.000.000 wfms/s, giúp người dùng phát hiện các sự kiện bất thường hoặc xung nhiễu ngắn mà các máy hiện sóng thông thường dễ bỏ sót.
Thiết bị cung cấp độ sâu bộ nhớ 4 Mpts cho mỗi kênh, cho phép lưu trữ và xem lại dữ liệu dạng sóng một cách chi tiết.

Các công cụ phân tích tích hợp như đo tự động (Auto Measurements), phân tích FFT (Fast Fourier Transform), và phân tích giao thức nối tiếp (Serial Bus Analysis) hỗ trợ kỹ sư nhanh chóng đánh giá đặc tính tín hiệu trong cả miền thời gian lẫn miền tần số.

Thiết kế và khả năng kết nối

Máy hiện sóng DSOX3012T được tối ưu hóa cho thao tác thực tế:

• Màn hình cảm ứng điện dung lớn cho phép thao tác kéo-thả và phóng to vùng tín hiệu trực tiếp.

• Giao diện đa ngôn ngữ hỗ trợ Anh, Trung, Nhật, Hàn, Việt, và nhiều ngôn ngữ châu Âu.

• Cổng USB và LAN hỗ trợ chia sẻ dữ liệu, kết nối máy tính, và truy cập từ xa.

• Chức năng Secure Erase giúp xóa an toàn dữ liệu người dùng – đáp ứng yêu cầu bảo mật trong môi trường R&D và sản xuất.

Thiết bị còn có khả năng nâng cấp mở rộng, bao gồm:

• Tăng băng thông

• Thêm kênh số (Mixed Signal Option)

• Bộ tạo sóng tùy chỉnh 20 MHz

• Đồng hồ đo điện áp 3 chữ số (3-digit Voltmeter)

• Kích hoạt và phân tích giao thức nối tiếp

• Kiểm thử mặt nạ (Mask Testing)

Phụ kiện kèm theo

• Bảo hành 3 năm của Keysight (90 ngày cho phụ kiện không có số seri)

• Giấy chứng nhận hiệu chuẩn với chu kỳ 3 năm

• Đầu dò thụ động N2843A 500 MHz 10:1 (mỗi kênh 1 đầu dò)

• Đĩa tài liệu gồm hướng dẫn sử dụng, hướng dẫn bảo trì và lập trình

• Dây nguồn và mặt nạ hiển thị theo tiêu chuẩn địa phương

Ứng dụng

Keysight DSOX3012T là giải pháp lý tưởng cho:

• Phòng R&D: kiểm thử, xác minh và phân tích tín hiệu mạch nguyên mẫu.

• Sản xuất công nghiệp: kiểm tra chất lượng và phát hiện lỗi tín hiệu trong dây chuyền.

• Giáo dục kỹ thuật & đào tạo: cung cấp công cụ trực quan giúp sinh viên hiểu rõ đặc tính tín hiệu thực tế.
