Thông số kỹ thuật của máy hiện sóng Keysight – DSOX2022A
Dữ liệu kỹ thuật chung: |
|
| Băng thông: | 200 MHz |
| Thời gian tăng (10% đến 90%): | ≤ 1.75 ns |
| Số kênh đầu vào: | 2 |
| Tốc độ lấy mẫu tối đa: | 2 GSa/s khi liên kênh, 1 GSa/s mỗi kênh |
| Độ sâu bộ nhớ tối đa: | 1M điểm mỗi kênh (tiêu chuẩn) |
| Kích thước và loại màn hình: | 8.5 inch WVGA với 64 cấp độ cường độ sáng |
| Tốc độ cập nhật dạng sóng: | 200,000 dạng sóng mỗi giây |
| WaveGen: | 20 MHz tích hợp |
| LAN/VGA module: | Module hỗ trợ kết nối LAN và VGA |
| GPIB module: | Module hỗ trợ kết nối GPIB |
| Bộ phần mềm nhúng: | Kích hoạt và giải mã serial I2C, SPI và UART (RS232/422/485) cùng với kiểm tra giới hạn mặt nạ |
| Bộ phần mềm ngành ô tô: | Kích hoạt và giải mã serial CAN, LIN cùng kiểm tra giới hạn mặt nạ |
| Bộ phần mềm đa năng: | Kích hoạt và giải mã serial I2C, SPI, UART, CAN, and LIN cùng với kiểm tra giới hạn mặt nạ |
Hệ thống dọc (Kênh Analog): |
|
| Kênh đầu vào: | AC, DC |
| Độ nhạy đầu vào: | 1 mV/div đến 5 V/div |
| Trở kháng đầu vào: | 1 MΩ ± 2% (11 pF) |
| Độ phân giải dọc: | 8 bit (độ phân giải đo lường là 12 bit khi trung bình) |
| Dải động: | ± 8 đơn vị từ trung tâm màn hình |
| Điện áp đầu vào tối đa: | 135 Vrms; 190 Vpk |
Hệ thống ngang (Kênh Analog): |
|
| Phạm vi cơ sở thời gian: | 2 ns/div đến 50 s/div |
| Độ chính xác cơ sở thời gian: | 25 ppm ± 5 ppm mỗi năm (lão hóa) |
| Phạm vi độ trễ cơ sở thời gian: | Pre-trigger: Lớn hơn của 1 độ rộng màn hình hoặc 200 μs Post-trigger: 1 s đến 500 s |
| Phạm vi lệch pha kênh-đến-kênh: | ± 100 ns |
Chế độ thu thập dữ liệu: |
|
| Bình thường | |
| Phát hiện đỉnh: | Bắt được glitch nhỏ nhất là 500 ps ở tất cả các thiết lập thời gian cơ sở |
| Lấy mẫu trung bình: | Chọn từ 2, 4, 8, 16, 64… đến 65,536 |
| Chế độ độ phân giải cao: | Độ phân giải 12 bit khi ≥ 20 µs/div |
| Chế độ phân đoạn: | Thời gian tái vũ trang tối thiểu = 19 µs |
WaveGen – Máy phát tín hiệu tích hợp |
|
| Dạng sóng: | Sin, Sóng vuông, Sóng xung, Sóng tam giác, Ram (Sóng dốc), Nhiễu, DC (Dòng điện một chiều) |
| Hình sine: | Phạm vi tần số: 0.1 Hz đến 20 MHz |
| Hình xung: | Phạm vi tần số: 0.1 Hz đến 10 MHz |
| Hình dốc: | Phạm vi tần số: 0.1 Hz đến 100 kHz |
| Nhiễu: | Băng thông: 20 MHz (điển hình) |
| Tần số | Độ chính xác hình sin và dốc: 130 ppm (tần số < 10 kHz); 50 ppm (tần số > 10 kHz) Độ chính xác hình vuông và xung: [50 + tần số/200] ppm (tần số < 25 kHz); 50 ppm (tần số ≥ 25 kHz) Độ phân giải: 0.1 Hz hoặc 4 chữ số, tùy cái nào lớn hơn |
| Hệ số DC: | Phạm vi: ± 2.5 V vào Hi-Z; ± 1.25 V vào 50 ohms Độ phân giải: 100 μV hoặc 3 chữ số, tùy cái nào lớn hơn Độ chính xác: ± 1.5% của giá trị offset ± 1.5% của biên độ ± 1 mV |
| Ngõ ra trigger: | Ngõ ra trigger có sẵn trên BNC Trig out |
Các phép toán dạng sóng: |
|
| Các phép toán: | Cộng, trừ, nhân, chia, FFT, Ax + B, Bình phương, Tuyệt đối, Logarit chung, Logarit tự nhiên, Hàm mũ, Hàm mũ cơ số 10, Bộ lọc LP, Bộ lọc HP, Phóng đại, Xu hướng đo lường, Biểu đồ Bus logic (Thời gian hoặc Trạng thái) |
| FFT: | Window: Hanning, flat top, rectangular Blackman-Harris – lên đến độ phân giải 64 kpts |

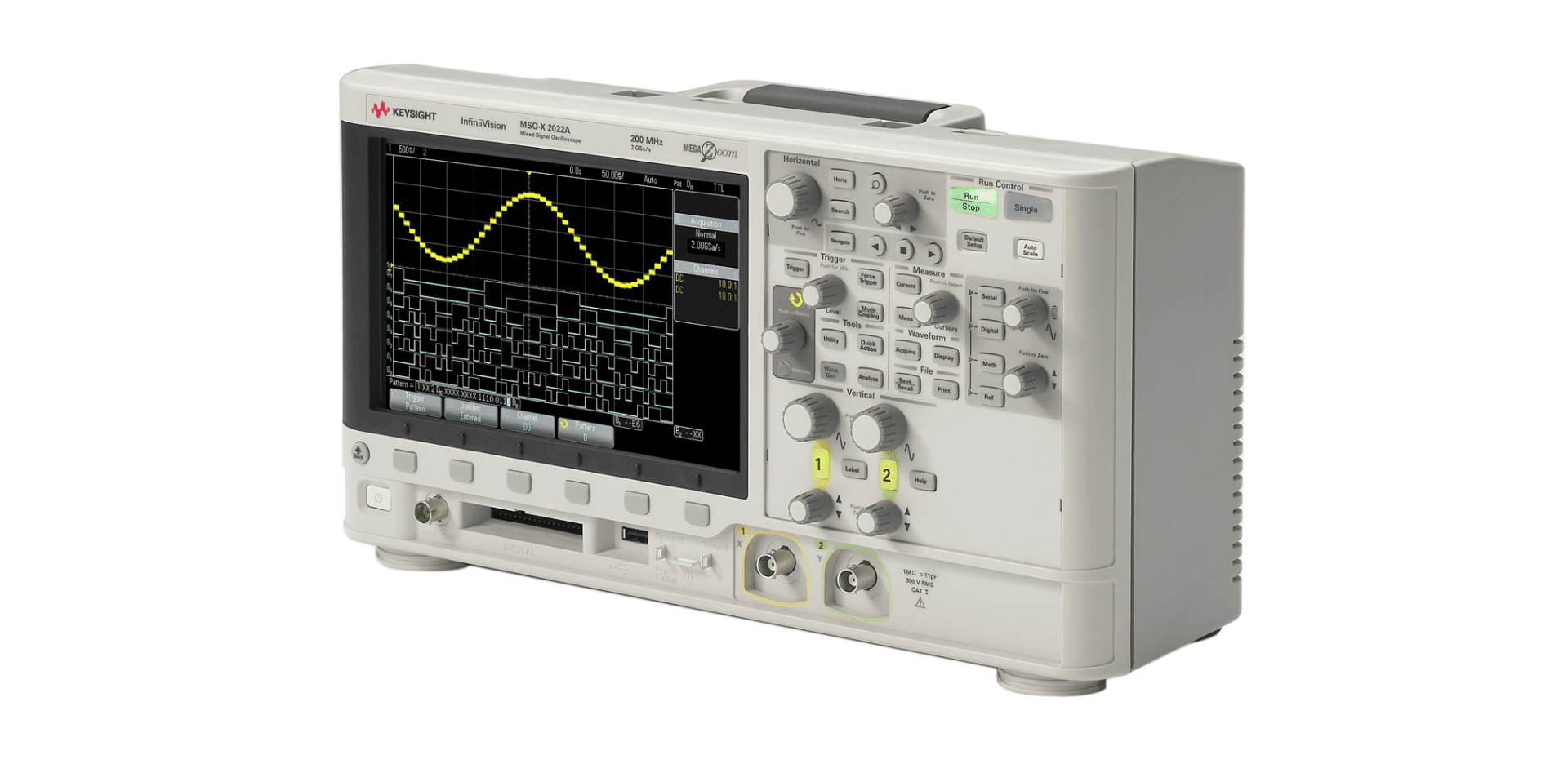

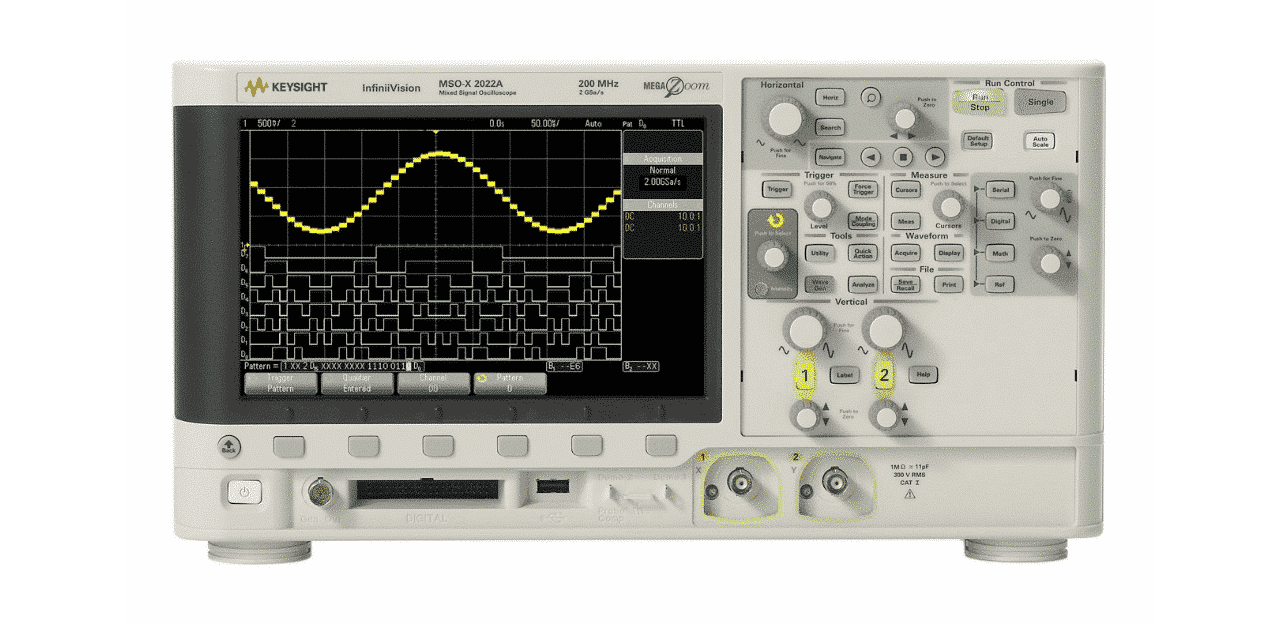

Máy hiện sóng Keysight DSOX2022A cung cấp băng thông 200 MHz, tốc độ lấy mẫu 2 GSa/s và bộ nhớ mở rộng lên đến 1 Mpts. Với các công cụ phân tích mạnh mẽ, giao diện người dùng thân thiện, và tốc độ cập nhật dạng sóng nhanh, thiết bị này lý tưởng cho các ứng dụng điện tử, viễn thông và tự động hóa. DSOX2022A đáp ứng nhu cầu của cả sinh viên và chuyên gia với khả năng giải mã tín hiệu và nhiều tùy chọn kết nối.
Chức năng đo lường của máy hiện sóng Keysight DSOX2022A
Máy hiện sóng Keysight DSOX2022A nổi bật với khả năng lấy mẫu lên đến 2 GSa/s và bộ nhớ 1 Mpts trên mỗi kênh. Điều này giúp bạn có thể thu thập và phân tích các tín hiệu phức tạp với độ chính xác cao và chi tiết.
Thiết kế thân thiện, dễ sử dụng:
Keysight DSOX2022A được trang bị màn hình màu cảm ứng kích thước lớn, giúp người dùng dễ dàng thao tác và theo dõi các dạng sóng. Các chức năng như tự động cài đặt (Auto Scale) và kích hoạt vùng (Zone Trigger) giúp giảm thiểu thời gian thiết lập và tối ưu hóa quy trình đo lường. Giao diện trực quan với các biểu tượng dễ nhận biết giúp người dùng nhanh chóng làm quen và sử dụng thiết bị hiệu quả.
Công cụ phân tích mạnh mẽ :
Máy hiện sóng DSOX2022A cung cấp nhiều công cụ phân tích mạnh mẽ bao gồm các phép đo tự động, phân tích FFT, và các công cụ giải mã tín hiệu số. Với khả năng lưu và phân tích dữ liệu trực tiếp trên máy, bạn có thể dễ dàng kiểm tra và đánh giá chất lượng tín hiệu, xác định lỗi và tối ưu hóa thiết kế mạch điện. Khả năng xuất dữ liệu và hình ảnh dạng sóng cũng giúp thuận tiện trong việc báo cáo và chia sẻ kết quả đo lường.
Trang bị tính năng WaveGen trên máy hiện sóng:
Máy hiện sóng Keysight DSOX2022A được trang bị tính năng WaveGen. Tính năng này mang lại khả năng tạo dạng sóng đa dạng và tùy chỉnh, đáp ứng nhu cầu kiểm tra và phân tích trong nhiều lĩnh vực. WaveGen cho phép người dùng tạo và chỉnh sửa các dạng sóng, từ các dạng sóng cơ bản như sin, vuông, tam giác cho đến các dạng sóng phức tạp hơn. Điều này giúp mô phỏng các tín hiệu thực tế và phân tích phản hồi của hệ thống đối với các dạng tín hiệu khác nhau.
Tính năng WaveGen được tích hợp trực tiếp vào giao diện của máy hiện sóng DSOX2022A. Điều này giúp việc tạo và sử dụng các dạng sóng trở nên dễ dàng và tiện lợi. Người dùng có thể nhanh chóng truy cập và điều chỉnh các thông số ngay trên màn hình cảm ứng.
