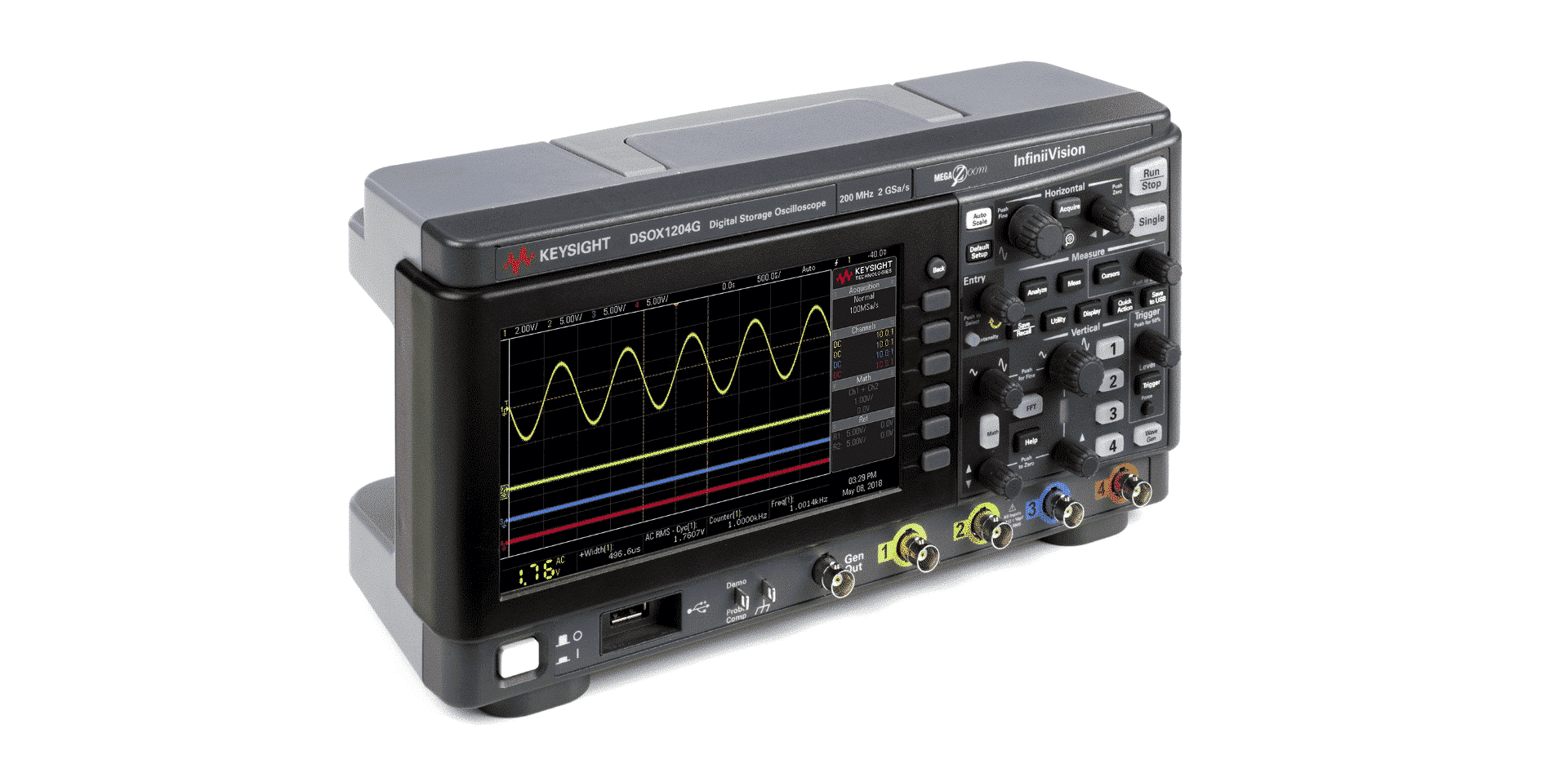

Máy hiện sóng KeySight – DSOX1204G

Keysight là thương hiệu hàng đầu thế giới trong lĩnh vực đo lường và kiểm tra điện tử, nổi tiếng với độ chính xác, độ tin cậy và tuổi thọ thiết bị cao. Trong phân khúc máy hiện sóng kỹ thuật số (digital oscilloscope) dành cho giáo dục, R&D và sản xuất, Keysight DSOX1204G là một lựa chọn tiêu biểu, kết hợp hiệu năng mạnh mẽ, tính năng phong phú và giá trị vượt trội.

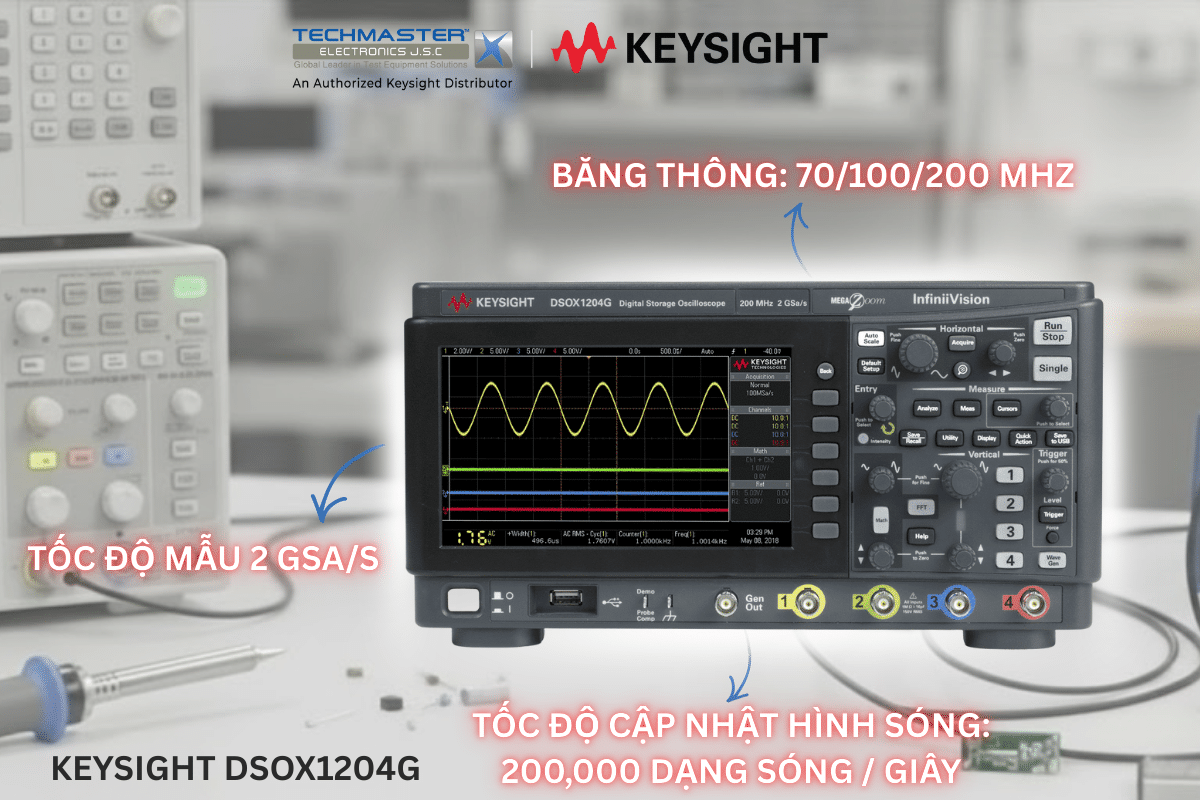

Với băng thông lên đến 200 MHz, 4 kênh analog, tốc độ lấy mẫu 2 GSa/s và đặc biệt máy phát xung WaveGen tích hợp, DSOX1204G không chỉ đáp ứng nhu cầu đo lường cơ bản mà còn hỗ trợ tốt các ứng dụng nâng cao. Đây là thiết bị lý tưởng cho sinh viên, kỹ sư và nhà nghiên cứu muốn có một giải pháp đo lường “tất cả trong một”.

Thông số kỹ thuật của máy hiện sóng Keysight DSOX1204G

Giải thích nhanh:

• Băng thông quyết định tần số tối đa của tín hiệu mà máy đo được chính xác.

• Tốc độ lấy mẫu 2 GSa/s giúp ghi lại tín hiệu nhanh và chi tiết hơn, tránh bỏ sót xung ngắn.

• Bộ nhớ sâu 2 Mpts cho phép lưu trữ tín hiệu dài, hữu ích khi cần phân tích các hiện tượng xảy ra chậm hoặc bất thường.

• WaveGen tích hợp thay thế máy phát tín hiệu rời, tiết kiệm không gian và chi phí.

Tính năng nổi bật

• 4 kênh analog – Đo và so sánh nhiều tín hiệu đồng thời. Với khả năng xử lý đồng thời và bộ nhớ sâu, Máy hiện sóng 4 kênh Keysight như DSOX1204G giúp người dùng tối ưu quy trình phân tích tín hiệu mà không bỏ sót dữ liệu quan trọng.

• Tốc độ cập nhật dạng sóng nhanh – 200.000 waveform/s giúp phát hiện lỗi nhanh chóng.

• Phân tích FFT – Đánh giá phổ tần số trong thiết kế mạch.

• Bộ nhớ sâu 2 Mpts – Thu tín hiệu dài mà không mất chi tiết.

• Chế độ Zone Trigger – Xác định vùng tín hiệu quan tâm ngay trên màn hình cảm ứng.

• Kết nối linh hoạt – USB/LAN, dễ dàng lưu và chia sẻ dữ liệu.

Lợi ích của Keysight DSOX1204G

Nhiều máy hiện sóng entry-level trên thị trường yêu cầu mua thêm máy phát tín hiệu nếu bạn muốn tạo xung thử nghiệm. Với DSOX1204G, WaveGen tích hợp 20 MHz đã giải quyết vấn đề này. Bạn vừa tiết kiệm vài triệu đồng chi phí thiết bị, vừa giảm diện tích bàn làm việc, vừa tăng tốc quy trình thử nghiệm.

Ngoài ra, tốc độ cập nhật dạng sóng 200.000 waveform/s của Keysight giúp phát hiện lỗi nhanh hơn nhiều so với các model chỉ đạt vài nghìn waveform/s. Trong sản xuất và bảo trì, điều này đồng nghĩa với việc bạn tìm lỗi nhanh hơn, giảm thời gian dừng máy và tiết kiệm chi phí vận hành.

Ứng dụng thực tế

1. Giáo dục
Trong phòng thí nghiệm điện tử, sinh viên có thể dùng DSOX1204G để học cách phân tích tín hiệu số và analog, quan sát dạng sóng từ mạch khuếch đại, mạch logic hoặc cảm biến. Giao diện trực quan và tính năng Auto Scale giúp giảng viên tiết kiệm thời gian hướng dẫn.

2. Kỹ thuật ô tô
Máy hỗ trợ giải mã CAN/LIN, rất hữu ích trong kiểm tra hệ thống điện tử ô tô. Kỹ thuật viên có thể nhanh chóng xác định lỗi truyền thông giữa các module, ví dụ như cảm biến tốc độ, hệ thống ABS hay ECU động cơ.

3. Nghiên cứu & phát triển (R&D)
Các kỹ sư R&D có thể sử dụng FFT để đánh giá đặc tính tần số của mạch lọc, đo độ méo tín hiệu hoặc phân tích nhiễu trong các thiết kế RF và IoT. Khả năng lưu trữ và phân tích ngay trên máy giúp giảm phụ thuộc vào phần mềm bên ngoài.

WaveGen – Máy phát xung tích hợp

WaveGen trên DSOX1204G hỗ trợ tạo dạng sóng lên đến 20 MHz, bao gồm sin, vuông, tam giác và các dạng sóng tùy chỉnh.
Điều này đặc biệt lý tưởng khi kiểm tra thiết bị IoT, mô phỏng tín hiệu cảm biến hoặc kiểm tra đáp ứng mạch trước các dạng sóng khác nhau.
Việc tích hợp WaveGen ngay trong máy giúp giảm thiết bị rời, tiết kiệm chi phí và không gian làm việc.

FAQ – Câu hỏi thường gặp

Máy có thể nâng cấp băng thông không?
Có. Bạn có thể nâng cấp từ 70 MHz lên 100 hoặc 200 MHz bằng tùy chọn của Keysight.

WaveGen tích hợp có thay thế hoàn toàn máy phát tín hiệu độc lập không?
Trong đa số ứng dụng cơ bản và giáo dục thì có, nhưng với nhu cầu tần số cao hơn 20 MHz hoặc dạng sóng phức tạp hơn, bạn vẫn cần máy phát chuyên dụng.

Máy bảo hành bao lâu?
Keysight thường cung cấp bảo hành tiêu chuẩn 3 năm.

Kết luận về Keysight DSOX1204G

Keysight DSOX1204G là giải pháp máy hiện sóng kỹ thuật số 4 kênh đa năng, tích hợp cả đo lường và phát xung trong một thiết bị nhỏ gọn. Phù hợp cho giáo dục, bảo trì, nghiên cứu và phát triển, đây là lựa chọn “tất cả trong một” giúp tiết kiệm chi phí, không gian và thời gian.

Liên hệ ngay để nhận báo giá và tải datasheet chi tiết.
