Thông số kỹ thuật của máy hiện sóng Keysight – DSOX1204A
Dữ liệu kỹ thuật chung: |
|
| Băng thông: | 70/100/200 MHz (100 và 200 MHz cần tùy chọn bổ sung) |
| Kênh Analag: | 4 kênh Analog |

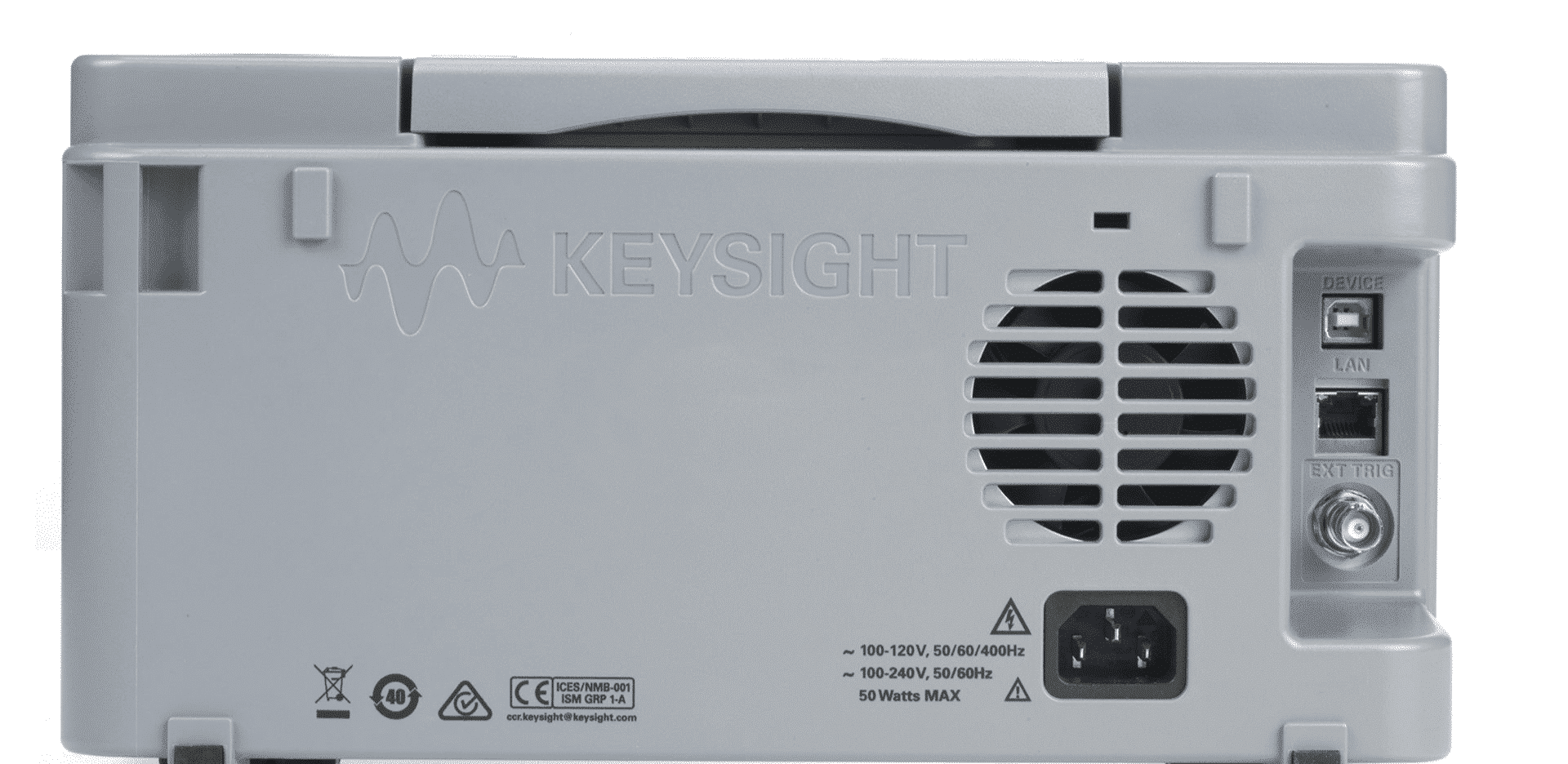

| Trigger ngoài: | Đầu vào mặt sau (Không hiển thị như kênh kỹ thuật số thứ 3) |
| Tốc độ lấy mẫu tối đa: | 2 GSa/s (hoạt động một hoặc nửa kênh) 1 GSa/s (hoạt động ba hoặc bốn kênh) |
| Độ phân giải: | 8-bit |
| Bộ nhớ lưu trữ: | 1 Mpts |
| Độ sâu bộ nhớ tối đa: | 2 triệu điểm (hoạt động một hoặc nửa kênh) 1 triệu điểm (hoạt động ba hoặc bốn kênh) |
| Màn hình hiển thị: | 7-inch TFT LCD WVGA |
| Cổng kết nối: | USB 2.0 (host and device), LAN |
| Tốc độ cập nhật dạng sóng: | 200.000 dạng sóng/giây |
| Chế độ kích hoạt: | Edge, Pulse Width, Pattern, Video, Serial (I2C, SPI, UART/RS232, CAN, LIN) |
| Phân tích giao thức nối tiếp: | Tiêu chuẩn I²C, UART/RS-232 |
| Kiểm tra giới hạn: | Tiêu chuẩn |
| Bộ nhớ phân đoạn: | Tiêu chuẩn |
| Vôn kế kỹ thuật số tích hợp: | Tiêu chuẩn |
| Bộ đếm tần số: | Tiêu chuẩn |
| Tín hiệu đào tạo tích hợp: | Tiêu chuẩn |
| Hàm toán học: | Cộng, Trừ, Nhân, Chia, FFT, lọc thông thấp LPF |
| Đo tự động: | 14 biên độ, 14 thời gian và 4 phép đếm xung |
| Wavegen: | Không khả dụng |
| Biểu đồ tiệm cận: | Không khả dụng |
| Nguồn cung cấp: | Điện áp vào 100-240V AC, 50/60 Hz |
| Kích thước: | 313 mm (W) x 154 mm (H) x 107 mm (D) |
| Trọng lượng: | Khoảng 3.42 kg |

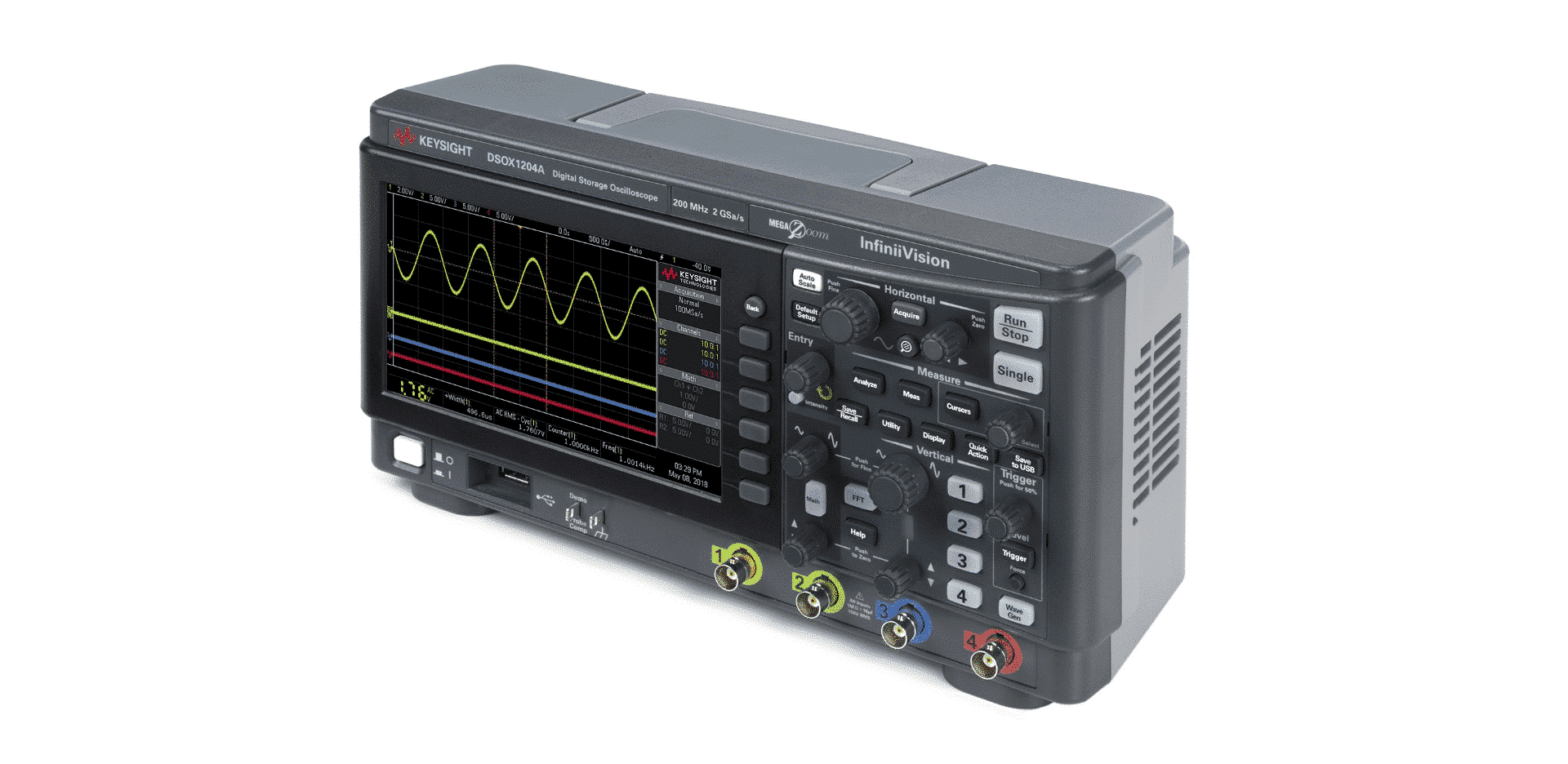

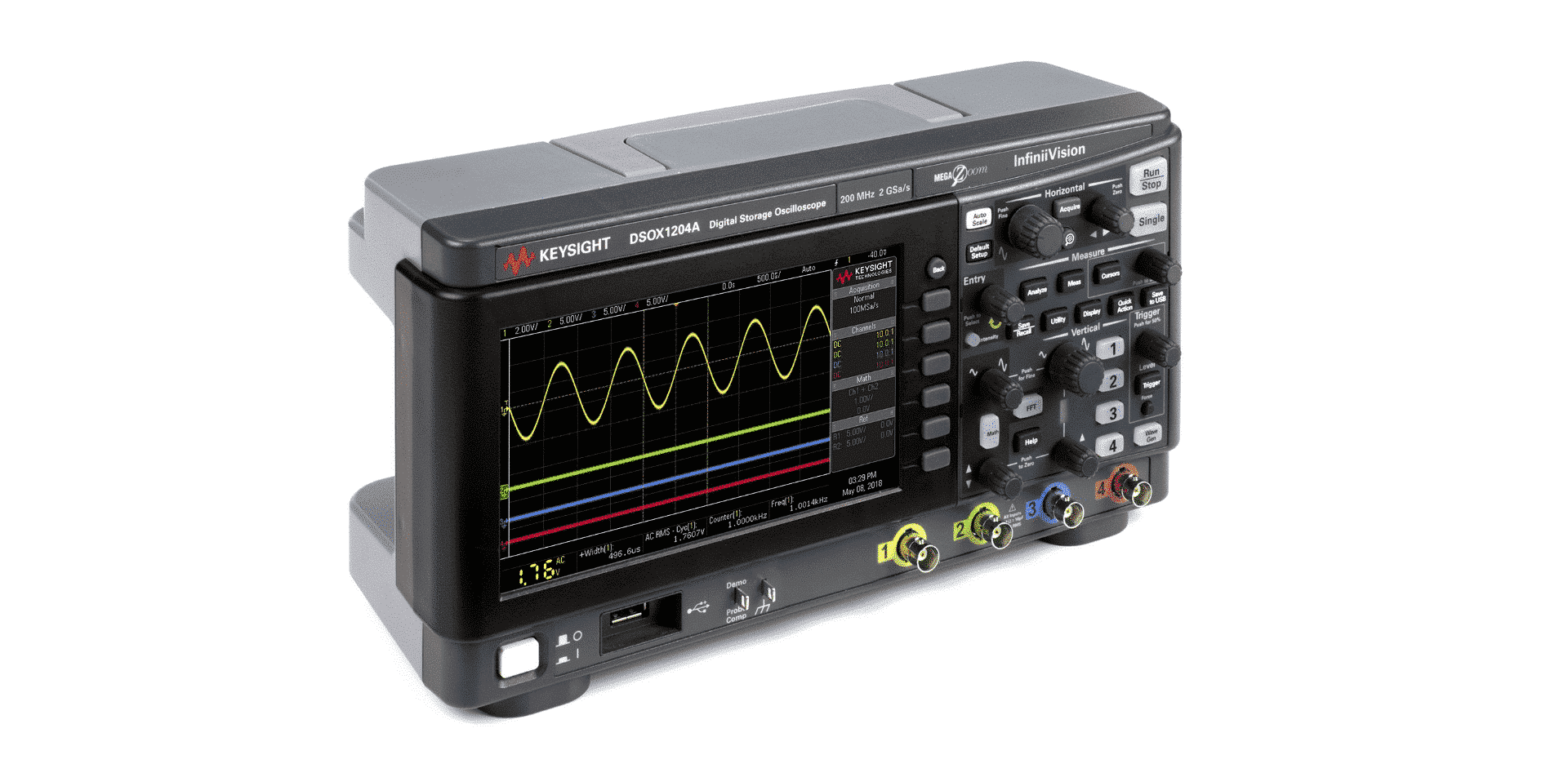

Máy hiện sóng Keysight DSOX1204A cung cấp tốc độ cập nhật dạng sóng nhanh, các công cụ phân tích tiên tiến và giao diện người dùng thân thiện. Hoàn hảo cho môi trường giáo dục, thiết bị còn có bộ nhớ mạnh mẽ cùng các tùy chọn kết nối đa dạng. Điều đó giúp công cụ này trở thành sự lựa chọn lý tưởng cho cả sinh viên và chuyên gia.
Chức năng đo lường của máy hiện sóng Keysight DSOX1204A
Máy hiện sóng Keysight DSOX1204A nổi bật với khả năng lấy mẫu lên đến 2 GSa/s và bộ nhớ 1 Mpts trên mỗi kênh. Điều này giúp bạn có thể thu thập và phân tích các tín hiệu phức tạp với độ chính xác cao và chi tiết. Với 4 kênh đầu vào, máy hiện sóng này cho phép bạn quan sát và so sánh nhiều tín hiệu đồng thời, đáp ứng tốt nhu cầu đo lường trong các ứng dụng kỹ thuật cao.
Thiết kế thân thiện, dễ sử dụng:
Keysight DSOX1204A được trang bị màn hình màu cảm ứng kích thước lớn, giúp người dùng dễ dàng thao tác và theo dõi các dạng sóng. Các chức năng như tự động cài đặt (Auto Scale) và kích hoạt vùng (Zone Trigger) giúp giảm thiểu thời gian thiết lập và tối ưu hóa quy trình đo lường. Giao diện trực quan với các biểu tượng dễ nhận biết giúp người dùng nhanh chóng làm quen và sử dụng thiết bị hiệu quả.
Công cụ phân tích mạnh mẽ :
Máy hiện sóng DSOX1204A cung cấp nhiều công cụ phân tích mạnh mẽ bao gồm các phép đo tự động, phân tích FFT, và các công cụ giải mã tín hiệu số. Với khả năng lưu và phân tích dữ liệu trực tiếp trên máy, bạn có thể dễ dàng kiểm tra và đánh giá chất lượng tín hiệu, xác định lỗi và tối ưu hóa thiết kế mạch điện. Khả năng xuất dữ liệu và hình ảnh dạng sóng cũng giúp thuận tiện trong việc báo cáo và chia sẻ kết quả đo lường.
