Thông số kỹ thuật của máy hiện sóng Keysight – DSOX1202G
Dữ liệu kỹ thuật chung: |
|
| Băng thông: | 70/100/200 MHz (100 và 200 MHz cần tùy chọn bổ sung) |
| Kênh Analog: | 2 kênh Analog |
| Trigger ngoài: | Đầu vào mặt trước (Có thể hiển thị như kênh kỹ thuật số thứ 3) |
| Tốc độ lấy mẫu: | 2 GSa/s (hoạt động một hoặc hai kênh) 1 GSa/s (nếu bật chế độ xem kích hoạt ngoài) |
| Độ phân giải: | 8-bit |
| Bộ nhớ lưu trữ: | 100 kpts (kilo-points) cho mỗi kênh |
| Độ sâu bộ nhớ tối đa: | 2 triệu điểm (hoạt động một hoặc hai kênh) 1 triệu điểm (nếu bật chế độ xem kích hoạt ngoài) |
| Màn hình hiển thị: | 7-inch TFT LCD WVGA |
| Cổng kết nối: | USB 2.0 (host and device), LAN |
| Tốc độ cập nhật dạng sóng: | 200.000 dạng sóng/giây |
| Chế độ kích hoạt: | Edge, Pulse Width, Pattern, Video, Serial (I2C, SPI, UART/RS232, CAN, LIN) |
| Phân tích giao thức nối tiếp: | Tiêu chuẩn I²C, UART/RS-232 |
| Kiểm tra giới hạn: | Tiêu chuẩn |
| Bộ nhớ phân đoạn: | Tiêu chuẩn |
| Vôn kế kỹ thuật số tích hợp: | Tiêu chuẩn |
| Bộ đếm tần số: | Tiêu chuẩn |
| Tín hiệu đào tạo tích hợp: | Tiêu chuẩn |
| Hàm toán học: | Cộng, Trừ, Nhân, Chia, FFT, lọc thông thấp LPF |
| Các phép đo tự động: | 14 biên độ, 14 thời gian và 4 phép đếm xung |
| Wavegen: | Phát xung 20-MHz |
| Biểu đồ tiệm cận: | Tiêu chuẩn |
| Nguồn cung cấp: | Điện áp vào 100-240V AC, 50/60 Hz |
| Kích thước: | 313 mm (W) x 154 mm (H) x 107 mm (D) |
| Trọng lượng: | Khoảng 3.42 kg |

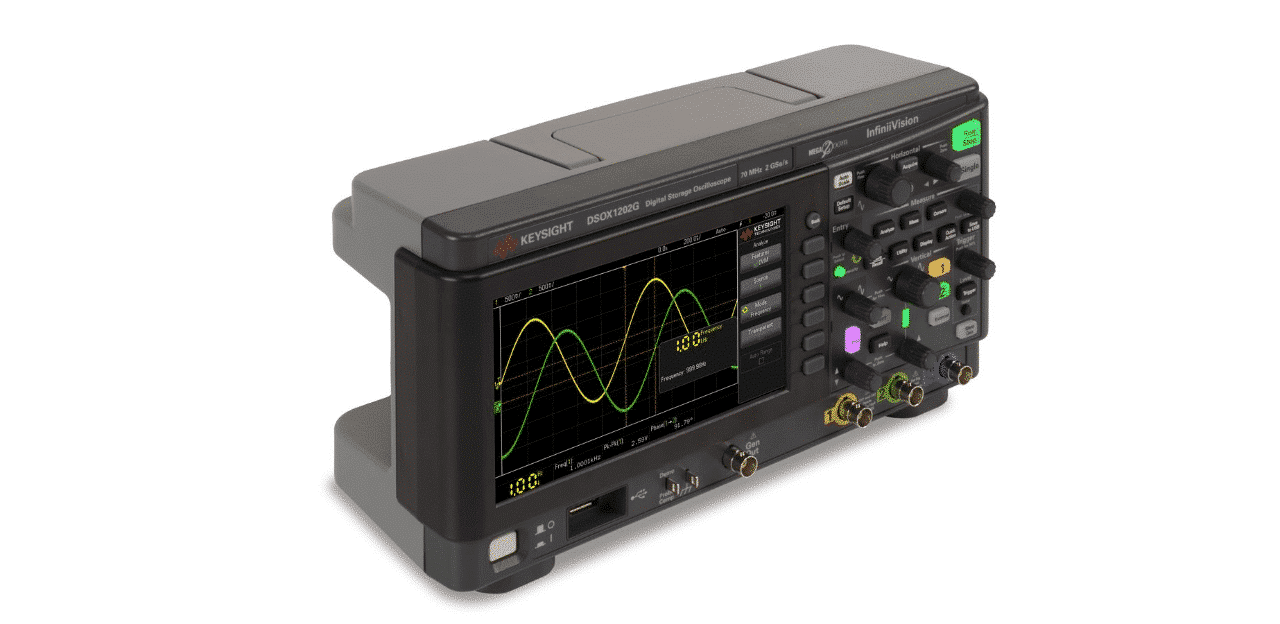

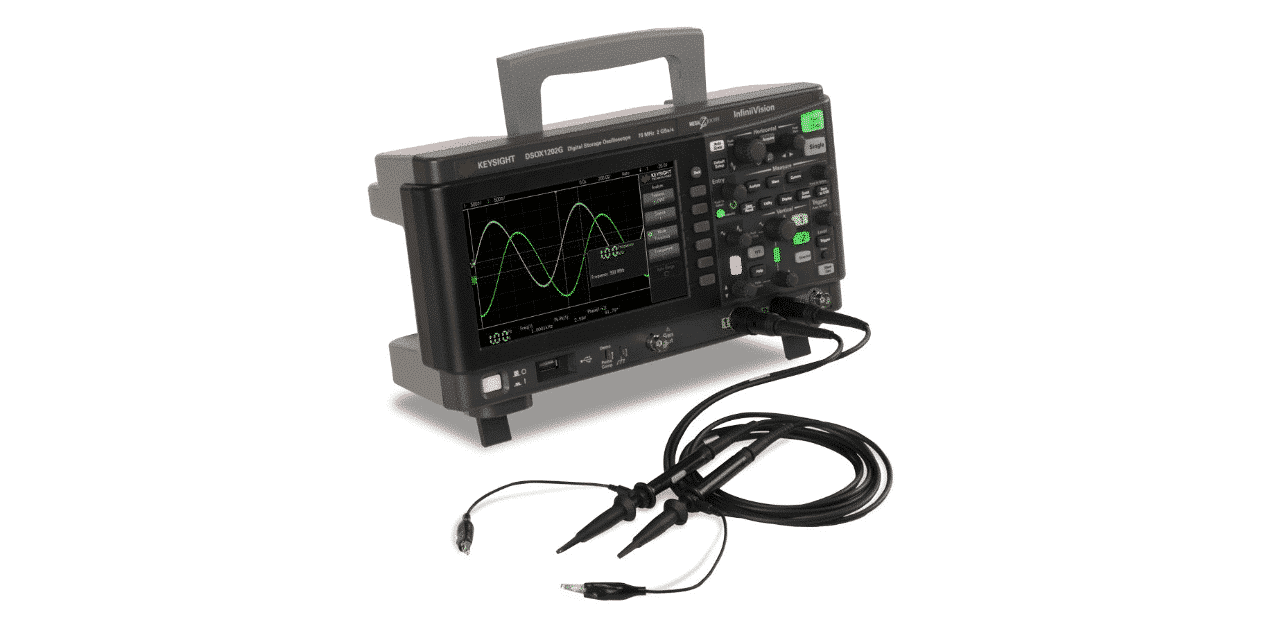

Máy hiện sóng Keysight DSOX1202G cung cấp tốc độ cập nhật dạng sóng nhanh, các công cụ phân tích tiên tiến và giao diện người dùng thân thiện. Hoàn hảo cho môi trường giáo dục, thiết bị còn có bộ nhớ mạnh mẽ cùng các tùy chọn kết nối đa dạng. Điều đó giúp công cụ này trở thành sự lựa chọn lý tưởng cho cả sinh viên và chuyên gia.
Chức năng đo lường của máy hiện sóng Keysight DSOX1202G
Máy hiện sóng Keysight DSOX1202G được trang bị băng thông từ 70 MHz đến 200 MHz, tốc độ lấy mẫu tối đa 2 GSa/s, cho phép ghi nhận và phân tích chính xác các tín hiệu nhanh và phức tạp. Với chiều sâu bộ nhớ 1 triệu điểm mỗi kênh, tốc độ cập nhật 200.000 dạng sóng / giây. Thiết bị đảm bảo người dùng có thể quan sát chi tiết và liên tục các hiện tượng tín hiệu.
Các phép đo tự động bao gồm hơn 24 loại, giúp việc phân tích và chẩn đoán tín hiệu trở nên dễ dàng và chính xác hơn. Bộ nhớ lưu trữ lên đến 100 kpts cho mỗi kênh, cho phép lưu trữ và xem lại dữ liệu dạng sóng để phân tích sau này. Hệ thống kích hoạt (trigger) đa dạng và mạnh mẽ, giúp người dùng dễ dàng phát hiện và phân tích các sự kiện tín hiệu quan trọng.
Thiết kế thân thiện, dễ sử dụng:

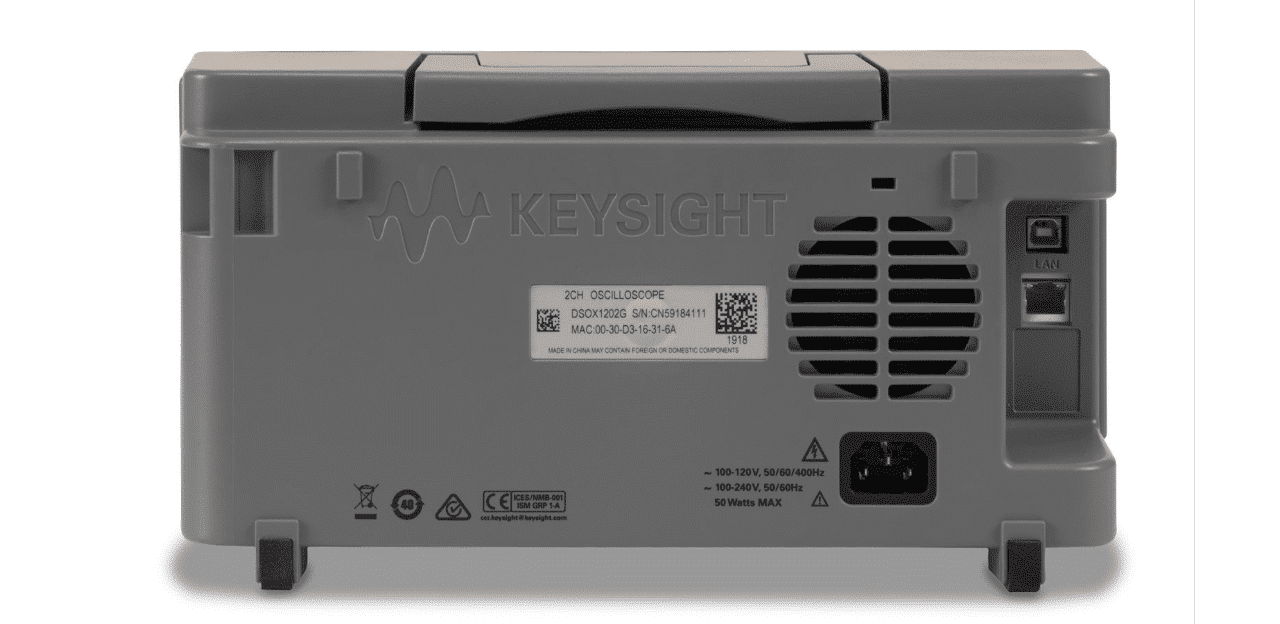

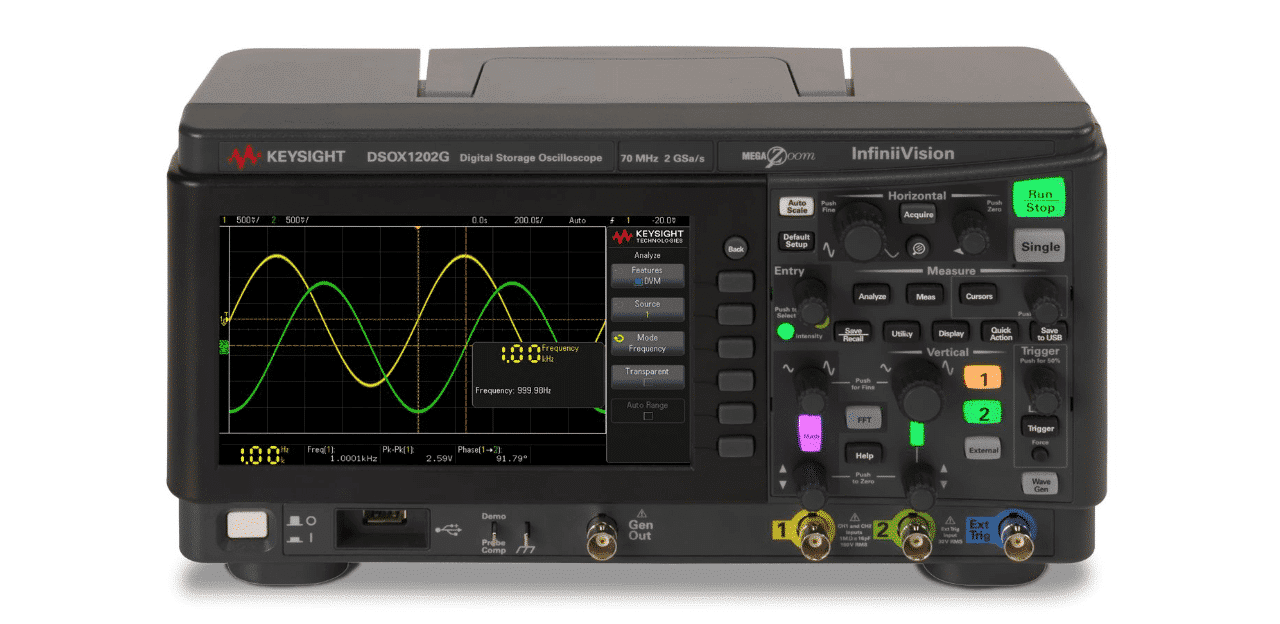

Keysight DSOX1202G sở hữu màn hình TFT LCD 7 inch với độ phân giải cao, mang lại trải nghiệm quan sát rõ ràng và sắc nét. Giao diện người dùng được thiết kế thân thiện với các phím bấm và menu điều khiển trực quan, dễ dàng sử dụng cho cả người mới bắt đầu lẫn chuyên gia. Máy còn tích hợp cổng USB Host phía trước và cổng USB Device phía sau để kết nối với máy tính và lưu trữ dữ liệu.
Chế độ kích hoạt và công cụ phân tích nâng cao:
DSOX1202G được trang bị nhiều loại kích hoạt khác nhau như Edge, Pulse Width, Pattern, Video và Serial (I2C, SPI, UART/RS232, CAN, LIN), giúp người dùng dễ dàng xác định và cô lập các sự kiện tín hiệu quan trọng. Ngoài ra, máy còn có chức năng phân tích FFT giúp phân tích phổ tần số, cung cấp thêm thông tin về tín hiệu trong miền tần số. Công cụ tìm kiếm và điều hướng dạng sóng giúp người dùng nhanh chóng xác định các điểm quan trọng trong tín hiệu, tăng cường khả năng phân tích và xử lý dữ liệu.
Trang bị tính năng WaveGen trên máy hiện sóng:
Máy hiện sóng Keysight DSOX1202G được trang bị tính năng WaveGen. Tính năng này mang lại khả năng tạo dạng sóng đa dạng và tùy chỉnh, đáp ứng nhu cầu kiểm tra và phân tích trong nhiều lĩnh vực. WaveGen cho phép người dùng tạo và chỉnh sửa các dạng sóng, từ các dạng sóng cơ bản như sin, vuông, tam giác cho đến các dạng sóng phức tạp hơn. Điều này giúp mô phỏng các tín hiệu thực tế và phân tích phản hồi của hệ thống đối với các dạng tín hiệu khác nhau.
Tính năng WaveGen được tích hợp trực tiếp vào giao diện của máy hiện sóng DSOX1202G. Điều này giúp việc tạo và sử dụng các dạng sóng trở nên dễ dàng và tiện lợi. Người dùng có thể nhanh chóng truy cập và điều chỉnh các thông số ngay trên màn hình cảm ứng.
