Có một thời điểm mà mọi kỹ sư đo kiểm đều gặp: bạn cần đưa vào mạch một tín hiệu mà không máy phát nào trên bàn tạo được. Một xung radar đã bị méo đúng như khi đi qua khí quyển. Một khung 5G NR có thêm nhiễu pha do bạn tự định nghĩa. Một chuỗi PAM4 mang đúng mẫu bit tệ nhất mà thiết kế SerDes của bạn phải sống sót. Đó chính là lúc bạn cần một máy phát sóng tùy ý — thiết bị duy nhất cho phép bạn mô tả tín hiệu bằng từng mẫu số, thay vì chọn trong một danh sách dạng sóng dựng sẵn.
Với ngành điện tử Việt Nam, câu chuyện này đang ngày càng gần. Theo Cục Thống kê, nhóm hàng máy tính, sản phẩm điện tử và linh kiện đạt 72,6 tỷ USD xuất khẩu năm 2024, tăng 26,6% và chiếm 17,9% tổng kim ngạch — nhóm dẫn đầu cả nước. Khi các trung tâm R&D và các nhà máy đóng gói, kiểm định chip tại Việt Nam bắt đầu chạm tới lớp thiết kế chứ không chỉ lắp ráp, nhu cầu tự tạo tín hiệu kích thích cũng xuất hiện theo.
Máy phát sóng tùy ý là gì và khác gì máy phát tín hiệu thường?
Máy phát sóng tùy ý (Arbitrary Waveform Generator, viết tắt AWG) làm việc theo một nguyên lý rất thẳng: dạng sóng được lưu trong bộ nhớ dưới dạng một dãy số, máy đọc lần lượt từng mẫu theo một xung nhịp cố định, đẩy qua bộ chuyển đổi số – tương tự (DAC), rồi lọc và khuếch đại ra ngõ ra. Bạn định nghĩa dãy số đó — bằng MATLAB, Python, dữ liệu mô phỏng hay một bản ghi đo thực tế — nên về nguyên tắc bất kỳ dạng sóng nào tồn tại được trong băng thông của máy đều tạo ra được.
Điều đó khác hẳn hai họ thiết bị hay bị nhầm lẫn. Máy phát hàm để bàn như dòng 33500B Trueform cho bạn sin, vuông, xung, tam giác và một bộ nhớ arb ngắn ở 250 MSa/s, 16 bit — quá đủ cho phần lớn công việc hằng ngày, nhưng ngõ ra dừng ở 20–30 MHz. Còn máy phát tín hiệu RF N5182B mạnh ở chất lượng phổ và độ ổn định pha của một sóng mang từ 9 kHz tới 6 GHz, với các định dạng điều chế đã được đóng gói sẵn. Máy phát sóng tùy ý đổi sự tiện lợi đó lấy quyền kiểm soát tuyệt đối trên từng mẫu.

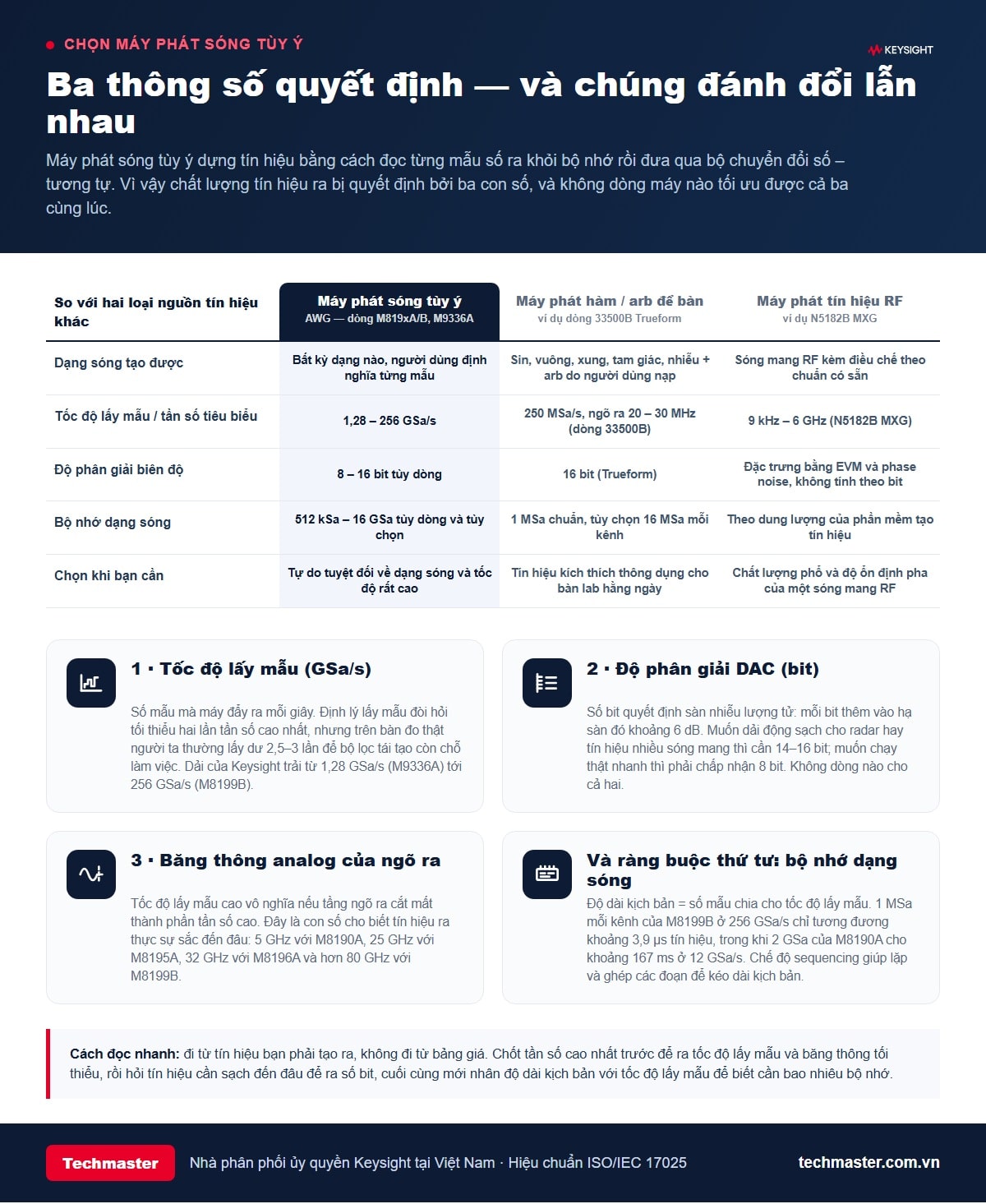

Ba thông số nào quyết định khi chọn máy phát sóng tùy ý?
Tốc độ lấy mẫu là con số được nhắc nhiều nhất, và cũng bị hiểu sai nhiều nhất. Định lý lấy mẫu chỉ đòi hỏi tốc độ lớn hơn hai lần tần số cao nhất trong tín hiệu, nhưng trên bàn đo thật người ta thường lấy dư khoảng 2,5–3 lần để bộ lọc tái tạo ở ngõ ra còn khoảng làm việc mà không gọt mất sườn xung. Nghĩa là nếu tín hiệu của bạn có thành phần tới 8 GHz, đừng trông đợi một máy 12 GSa/s dựng lại nó đẹp.
Độ phân giải DAC quyết định tín hiệu sạch tới đâu. Mỗi bit thêm vào hạ sàn nhiễu lượng tử khoảng 6 dB, nên khi bạn cần nhìn một tín hiệu yếu nằm cạnh một tín hiệu mạnh — điển hình là thử nghiệm radar hay các kịch bản nhiều sóng mang — thì 14 hoặc 16 bit là bắt buộc. Ở chiều ngược lại, các dòng chạy hàng chục tới hàng trăm GSa/s đều dừng ở 8 bit; đó là cái giá vật lý phải trả cho tốc độ, không phải là chỗ nhà sản xuất cắt giảm.
Băng thông analog của ngõ ra là con số hay bị bỏ qua nhất, dù nó mới là thứ quyết định tín hiệu ra thực sự sắc đến đâu. Tốc độ lấy mẫu cao mà tầng ngõ ra cắt mất thành phần tần số cao thì phần lớn công sức tính toán dạng sóng sẽ tan trong bộ lọc.
Và có một ràng buộc thứ tư luôn xuất hiện muộn trong quá trình chọn máy: bộ nhớ dạng sóng. Độ dài kịch bản bằng số mẫu chia cho tốc độ lấy mẫu, nên bộ nhớ 1 MSa mỗi kênh của M8199B ở 256 GSa/s chỉ tương đương khoảng 3,9 µs tín hiệu — thừa sức cho một chuỗi ký hiệu quang, nhưng không thể chứa một kịch bản dài. Ngược lại 2 GSa của M8190A cho khoảng 167 ms ở 12 GSa/s, và 250 ms nếu chạy ở 8 GSa/s. Chế độ sequencing, tức lặp và ghép các đoạn dạng sóng theo kịch bản, là cách kéo dài thời lượng mà không cần mua thêm bộ nhớ.
Các dòng máy phát sóng tùy ý của Keysight khác nhau ra sao?

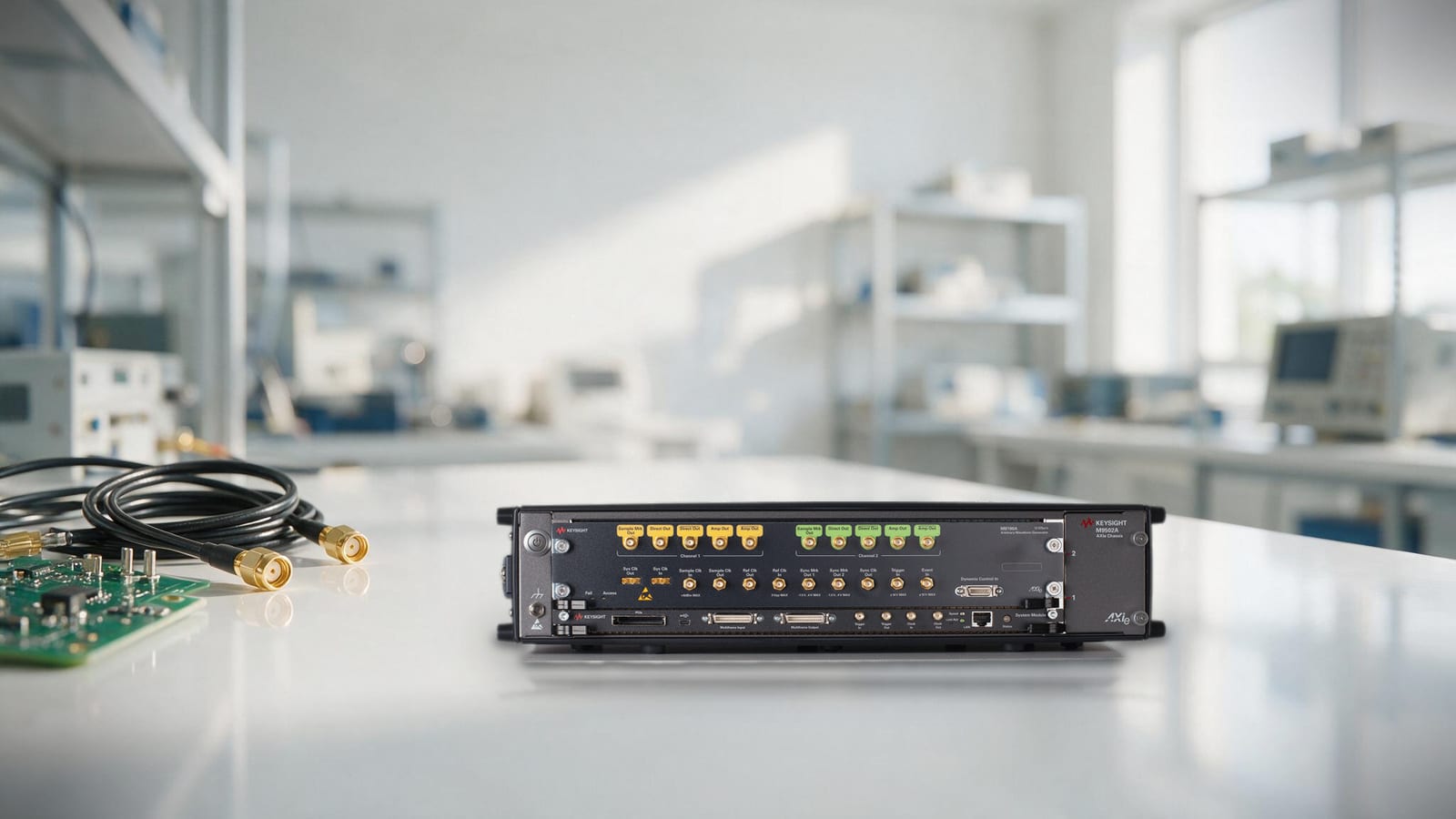

Bài viết đối chiếu năm nền tảng AWG Keysight thường gặp nhất tại Việt Nam; tất cả đều nằm trên cùng một đường đánh đổi và phân vai khá rõ ràng. M9336A là mô-đun PXIe một khe, 16 bit, ba kênh, 1,28 GSa/s với băng thông 540 MHz mỗi kênh — lựa chọn cho tín hiệu I/Q băng gốc và mô phỏng cảm biến, nơi độ phân giải quan trọng hơn tốc độ. M8190A là dòng cân bằng nhất: 14 bit tới 8 GSa/s hoặc 12 bit tới 12 GSa/s, băng thông 5 GHz, dải động sạch tới 90 dBc và jitter nội tại chỉ 15 fs rms theo công bố của Keysight. Một chi tiết nên hỏi kỹ khi đặt hàng: M8190A có ba đường ra khác nhau — ra thẳng từ DAC, khuếch đại DC và khuếch đại AC — trong đó hai đường khuếch đại thuộc tùy chọn -AMP, nên hãy chốt đường ra trước khi chốt cấu hình.

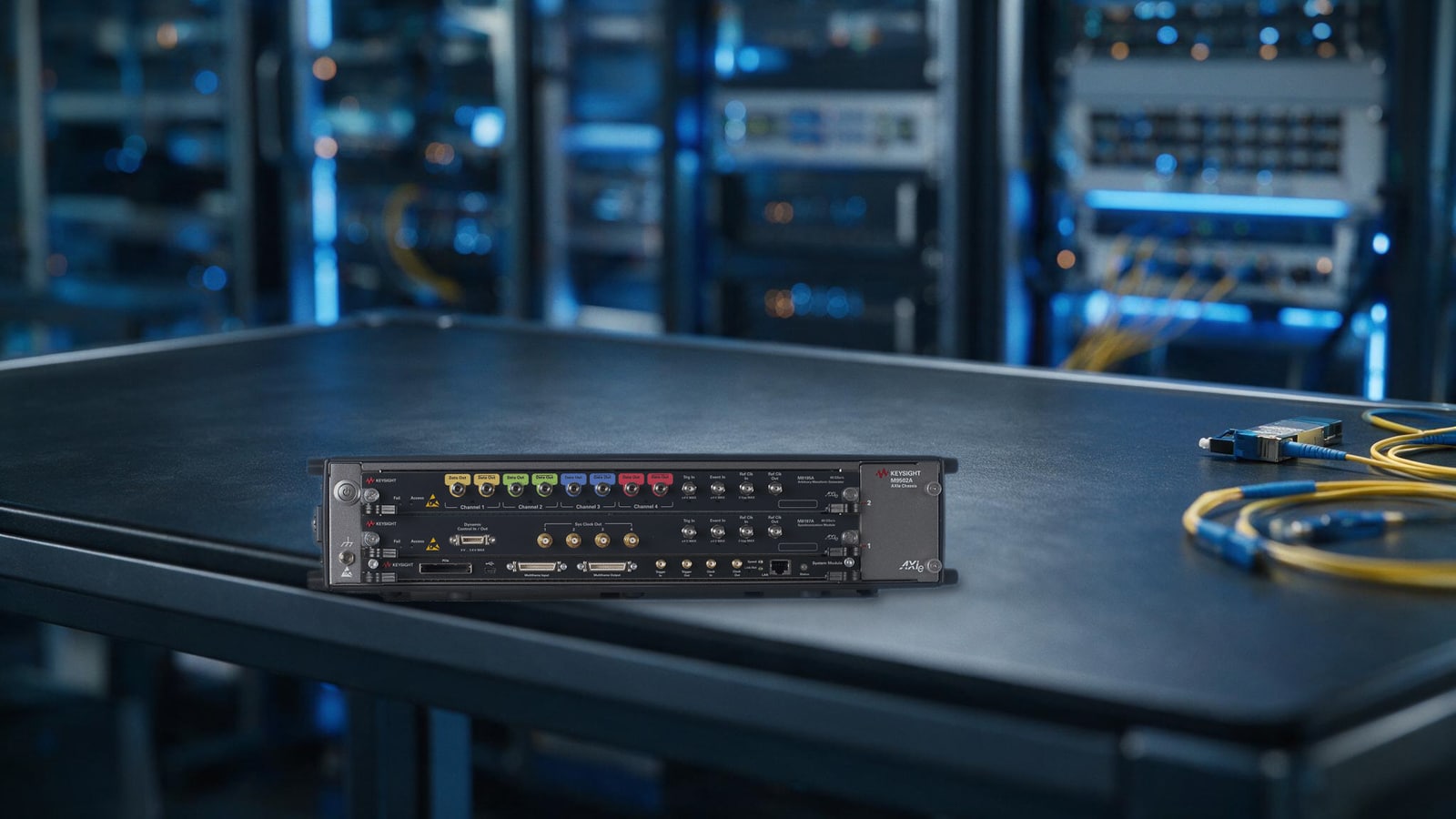

Từ đây trở lên, mọi thứ đều đổi độ phân giải lấy tốc độ. M8195A cho 65 GSa/s, 8 bit, băng thông 25 GHz và tới bốn kênh trong một khe AXIe, với bộ nhớ mở rộng được tới 16 GSa. M8196A đẩy lên 92 GSa/s và 32 GHz. Giữa mức đó và đỉnh dòng còn một bậc nữa là M8194A: 120 GSa/s, băng thông 45 GHz, một tới bốn kênh vi sai trong một khe AXIe — Techmaster chưa có trang sản phẩm riêng cho model này, nên hãy liên hệ nếu bạn cần báo giá. Đỉnh dòng là M8199B: 256 GSa/s, băng thông vượt 80 GHz, hoặc 120 GHz khi ghép với bộ interleaver M8159A, phục vụ truyền dẫn quang coherent và các thí nghiệm ở mức 160 tới 224 GBaud. Thông số đầy đủ được Keysight công bố trên trang sản phẩm M8199B.

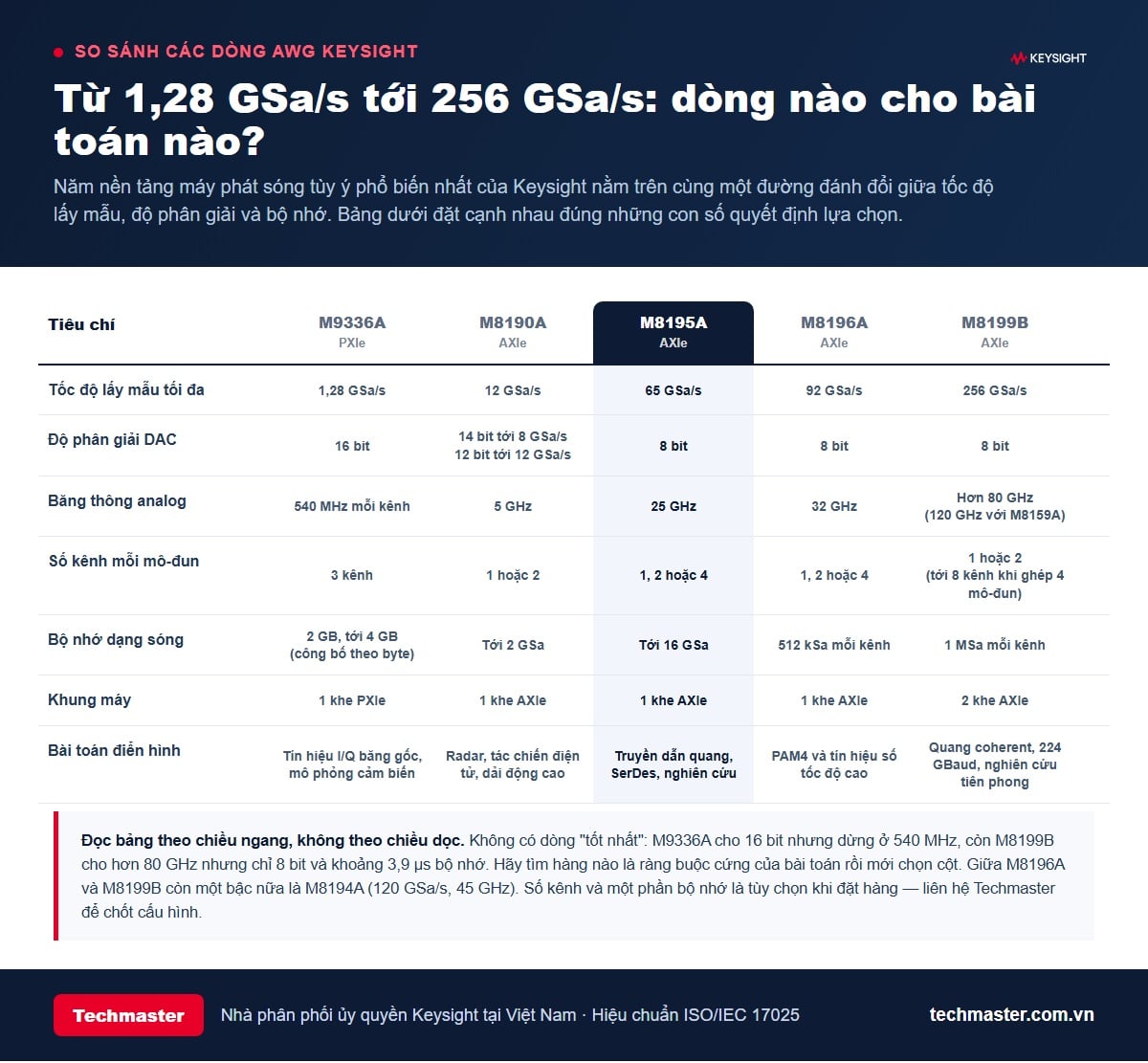

| Tiêu chí | M9336A | M8190A | M8195A | M8196A | M8199B |
|---|---|---|---|---|---|
| Tốc độ lấy mẫu tối đa | 1,28 GSa/s | 12 GSa/s | 65 GSa/s | 92 GSa/s | 256 GSa/s |
| Độ phân giải DAC | 16 bit | 14 bit tới 8 GSa/s; 12 bit tới 12 GSa/s | 8 bit | 8 bit | 8 bit |
| Băng thông analog | 540 MHz mỗi kênh | 5 GHz | 25 GHz | 32 GHz | Hơn 80 GHz (120 GHz với M8159A) |
| Số kênh mỗi mô-đun | 3 kênh | 1 hoặc 2 | 1, 2 hoặc 4 | 1, 2 hoặc 4 | 1 hoặc 2; tới 8 kênh khi ghép 4 mô-đun |
| Bộ nhớ dạng sóng | 2 GB, mở rộng tới 4 GB (Keysight công bố theo byte, không theo số mẫu) | Tới 2 GSa | Tới 16 GSa | 512 kSa mỗi kênh | 1 MSa mỗi kênh |
| Khung máy | 1 khe PXIe | 1 khe AXIe | 1 khe AXIe | 1 khe AXIe | 2 khe AXIe |
| Bài toán điển hình | Tín hiệu I/Q băng gốc, mô phỏng cảm biến | Radar, tác chiến điện tử, dải động cao | Truyền dẫn quang, SerDes, nghiên cứu | PAM4 và tín hiệu số tốc độ cao | Quang coherent, 224 GBaud, nghiên cứu tiên phong |
Một lưu ý về vòng đời sản phẩm: M8195S — gói hệ thống dựng sẵn gồm mô-đun M8195A, mô-đun đồng bộ M8197A, khung AXIe và bộ điều khiển nhúng — đã được Keysight đánh dấu ngừng sản xuất. Nếu bạn cần một hệ 65 GSa/s nhiều kênh, hãy đặt riêng M8195A, M8197A và khung M9505A thay vì mã hệ thống cũ. Số kênh và một phần dung lượng bộ nhớ trên các dòng M819x cũng là tùy chọn khi đặt hàng chứ không có sẵn hết trong cấu hình cơ sở.
Máy phát sóng tùy ý dùng vào việc gì tại nhà máy và phòng lab Việt Nam?
Tại Việt Nam, nhu cầu này đang tập trung ở ba nơi khá cụ thể: các phòng thử nghiệm hợp chuẩn thiết bị 5G NR, dây chuyền kiểm tra module quang tốc độ cao, và bộ phận phát triển quy trình kiểm thử của những nhà máy đóng gói — kiểm định chip. Điểm chung của cả ba là phải tự dựng tín hiệu kích thích, vì tín hiệu cần dùng không nằm trong danh mục dựng sẵn của bất kỳ máy phát nào.
Trong nghiên cứu và phát triển RF, công dụng phổ biến nhất là tạo tín hiệu mà thực địa không cho phép tái hiện: một khung 5G NR nằm giữa nhiễu, một tín hiệu vệ tinh bị fading, hay chính xác cái tổ hợp sóng mang từng làm hỏng một thiết bị ở hiện trường. Kịch bản được ghi thành file rồi phát lại y hệt qua nhiều lần thử, nên các kết quả mới so sánh được với nhau.
Trong thiết kế thu phát quang và SerDes, máy phát sóng tùy ý đóng vai trò nguồn phát PAM4 hoặc NRZ có thể chèn méo và jitter theo ý muốn, để đo xem bộ cân bằng ở đầu thu còn bao nhiêu biên an toàn. Khi công việc chuyển sang đo tỷ lệ lỗi bit theo chuẩn, nó thường được ghép cùng một hệ thống BERT J-BERT M8020A và một mô-đun số hóa ở phía thu.
Ở khâu kiểm định và sản xuất, một AWG cho phép dựng đúng dạng sóng kích thích của một khối chức năng — mô phỏng cảm biến, mô phỏng tín hiệu đầu vào của một bộ điều khiển — để chạy lặp trên từng sản phẩm. Khi cần nhìn kết quả ở phía số, cặp đôi thường gặp là AWG kích thích và máy phân tích logic hoặc máy hiện sóng quan sát.
Cần chuẩn bị gì về khung máy và phần mềm?
Khác với một máy để bàn cắm điện là chạy, phần lớn máy phát sóng tùy ý hiệu năng cao là mô-đun và cần một khung máy. Các dòng M8190A, M8195A, M8196A dùng một khe AXIe, còn M8199B chiếm hai khe; khung phổ biến là M9505A. Mô-đun M9336A thì nằm trong hệ sinh thái PXIe, dùng chung khung với các mô-đun khác như M9010A — bạn có thể xem thêm bối cảnh trong bài hệ thống đo kiểm PXI.
Về phần mềm, tín hiệu có thể nạp trực tiếp từ file mẫu do bạn tính toán, hoặc dựng bằng bộ công cụ tạo tín hiệu theo chuẩn của Keysight khi bạn cần đúng dạng sóng của một chuẩn viễn thông. Đồng bộ nhiều kênh là việc nên tính từ đầu chứ không bổ sung sau: với M8195A, mô-đun đồng bộ M8197A ghép được tới bốn mô-đun thành một hệ đồng pha lên tới 16 kênh trong một khung AXIe 5 khe, với độ lặp lại lệch pha giữa các mô-đun ở mức 1 ps. Việc còn lại là hiệu chuẩn định kỳ. Techmaster là phòng hiệu chuẩn được công nhận ISO/IEC 17025, nên thiết bị mua tại Việt Nam không phải gửi ra nước ngoài để duy trì tính liên kết chuẩn.
Nếu bài toán của bạn nghiêng về đo đáp ứng tần số của mạng thụ động thay vì tạo tín hiệu, thì thiết bị phù hợp lại là máy phân tích mạng vector. Toàn bộ danh mục nguồn tín hiệu có tại chuyên mục máy phát tín hiệu Keysight và trang thiết bị Keysight.
Câu hỏi thường gặp về máy phát sóng tùy ý
Máy phát sóng tùy ý và máy phát hàm khác nhau thế nào?
Máy phát hàm dựng tín hiệu từ một tập dạng sóng có sẵn — sin, vuông, xung, tam giác — và thường kèm một bộ nhớ arb nhỏ để phát dạng sóng do người dùng nạp vào, như dòng 33500B với 250 MSa/s, 16 bit và ngõ ra 20–30 MHz. Máy phát sóng tùy ý lấy dạng sóng hoàn toàn từ bộ nhớ, cho phép định nghĩa từng mẫu, và chạy ở tốc độ lấy mẫu từ 1,28 GSa/s tới 256 GSa/s. Nói ngắn gọn: máy phát hàm nhanh và tiện cho tín hiệu thông dụng, còn AWG là lựa chọn khi tín hiệu bạn cần không nằm trong danh sách nào cả.
Tốc độ lấy mẫu bao nhiêu là đủ cho tín hiệu của tôi?
Hãy lấy tần số cao nhất mà tín hiệu của bạn thực sự chứa, rồi nhân với khoảng 2,5 đến 3 lần. Định lý lấy mẫu chỉ đòi hỏi hệ số 2, nhưng khoảng dư đó là chỗ để bộ lọc tái tạo ở ngõ ra làm việc mà không làm tù sườn xung. Sau đó kiểm tra tiếp băng thông analog của máy: nếu băng thông thấp hơn tần số cao nhất bạn cần, tốc độ lấy mẫu cao cũng không cứu được tín hiệu.
Vì sao các dòng tốc độ cao chỉ có 8 bit?
Vì tốc độ và độ phân giải là hai đầu của cùng một đánh đổi vật lý trong bộ chuyển đổi số – tương tự. Các dòng chạy 65, 92 hay 256 GSa/s đều dừng ở 8 bit, trong khi M8190A đạt 14 bit nhưng chỉ tới 8 GSa/s và M9336A đạt 16 bit ở 1,28 GSa/s. Nếu bài toán cần dải động sạch cho tín hiệu yếu nằm cạnh tín hiệu mạnh, hãy chọn theo số bit trước rồi mới xét tốc độ.
Máy phát sóng tùy ý có dùng được độc lập không hay phải có khung máy?
Các dòng hiệu năng cao của Keysight là mô-đun và cần khung máy: M8190A, M8195A, M8196A chiếm một khe AXIe, M8199B chiếm hai khe, còn M9336A là mô-đun PXIe một khe. Vì vậy khi lập dự toán, hãy tính cả khung máy, bộ điều khiển và phần mềm tạo tín hiệu, chứ không chỉ giá của riêng mô-đun.
Cần chọn đúng cấu hình cho bài toán cụ thể của bạn? Techmaster Electronics là nhà phân phối ủy quyền của Keysight tại Việt Nam, hỗ trợ tư vấn cấu hình, chạy thử và hiệu chuẩn ISO/IEC 17025 ngay trong nước. Liên hệ Techmaster để được tư vấn kỹ thuật và báo giá.
